【HarmonyOS实战开发】在应用程序中使用画中画功能

场景介绍

应用在视频播放、视频会议、视频通话等场景下，可以使用画中画能力将视频内容以小窗（画中画）模式呈现。切换为小窗（画中画）模式后，用户可以进行其他界面操作，提升使用体验。

画中画的常见使用场景有以下几种：

• 视频播放。
• 视频通话。
• 视频会议。
• 直播。

约束与限制

• 需要在支持SystemCapability.Window.SessionManager能力的系统上使用该模块，参考系统能力SystemCapability使用指南。
• 仅支持以XComponent作为媒体流播放组件的界面进入画中画模式，XComponent的type必须为’surface’或者XComponentType.SURFACE。
• UIAbility使用Navigation管理页面时，需要设置Navigation控件的id属性，并将该id传递给画中画控制器，确保还原时可以正常恢复原页面。
• UIAbility使用页面路由router管理页面时（不推荐），启动画中画后，UIAbility不要切换到其他页面，否则还原时无法恢复到原页面。
• 基于安全考虑，应用处于后台时不允许通过startPiP启动画中画。针对应用返回后台时需要启动画中画的场景，建议使用setAutoStartEnabled(true)实现自动启动。

接口说明

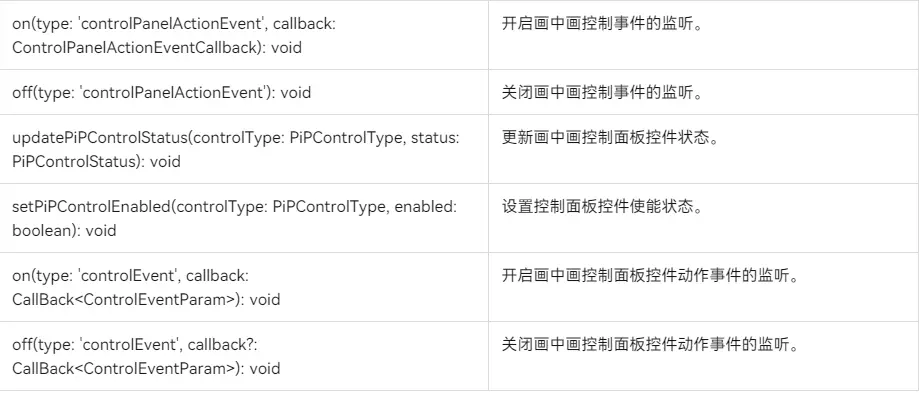

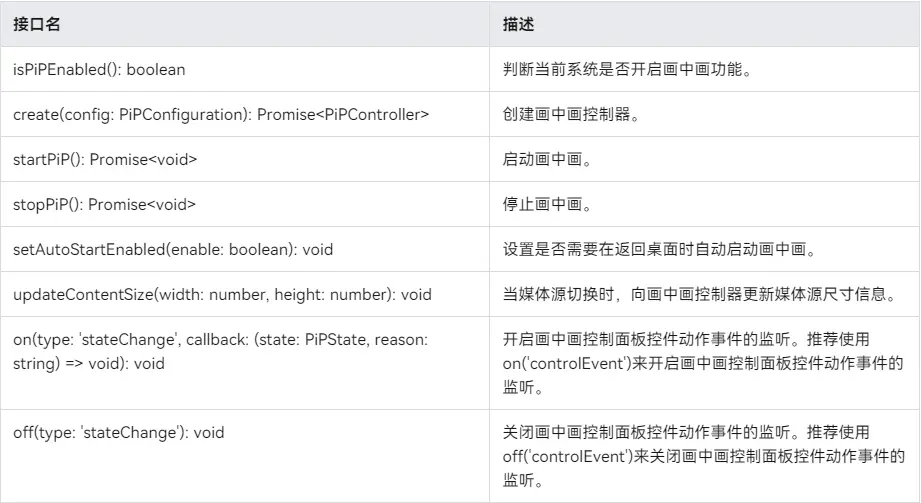

以下是画中画功能的常用接口，更多接口及使用参考@ohos.PiPWindow (画中画窗口)。

交互方式

画中画窗口提供以下交互方式：

• 单击画中画窗口：如果画中画控制层未显示，则显示画中画控制层，3秒后自动隐藏控制层；如果当前控制层已显示，则隐藏画中画控制层。
• 双击画中画窗口：放大或缩小画中画窗口。
• 拖动画中画窗口：可以将画中画窗口拖动到屏幕任意位置。如果将画中画窗口拖动到屏幕左右边缘，画中画窗口会自动隐藏；隐藏后在屏幕边缘显示画中画隐藏图标，点击该图标后画中画窗口恢复显示。
• 画中画控制层提供以下功能：
  • 窗口控制：包括“关闭”和“恢复全屏窗口”功能。点按“关闭”按钮后，画中画窗口关闭；点按“恢复全屏窗口”按钮后，将从画中画窗口恢复到应用原始界面。
  • 内容控制：内容控制区根据不同场景呈现不同，应用可根据实际场景需要进行设置，各场景控制层示意图如下所示。

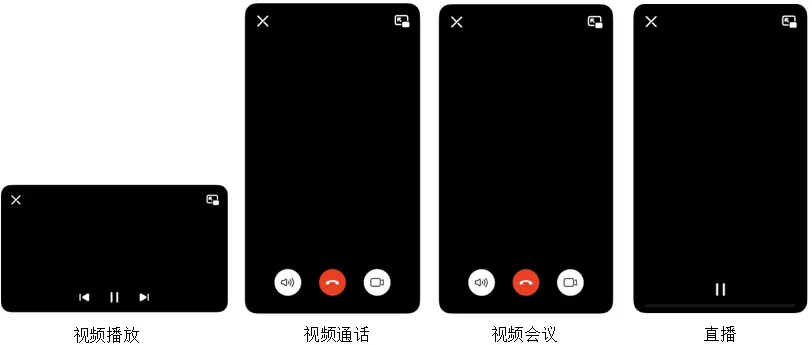

图1不同场景下画中画控制层的不同呈现

配置画中画控制层可选控件

在使用create接口创建画中画时，可通过在PiPConfiguration中新增PiPControlGroup类型的数组配置当前画中画控制层控件。

• 视频播放场景可通过配置VideoPlayControlGroup来显示可选的控制层控件。

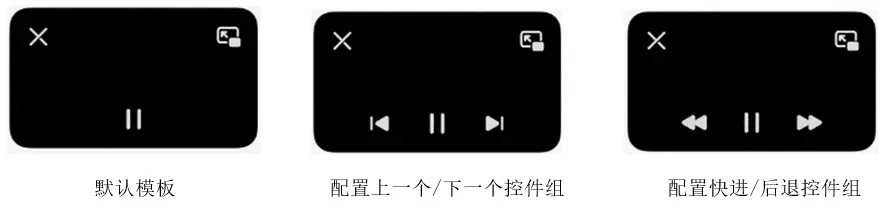

  图2视频播放场景配置控制层可选控件


• 视频通话场景可通过配置VideoCallControlGroup来显示可选的控制层控件。示意图如下所示。

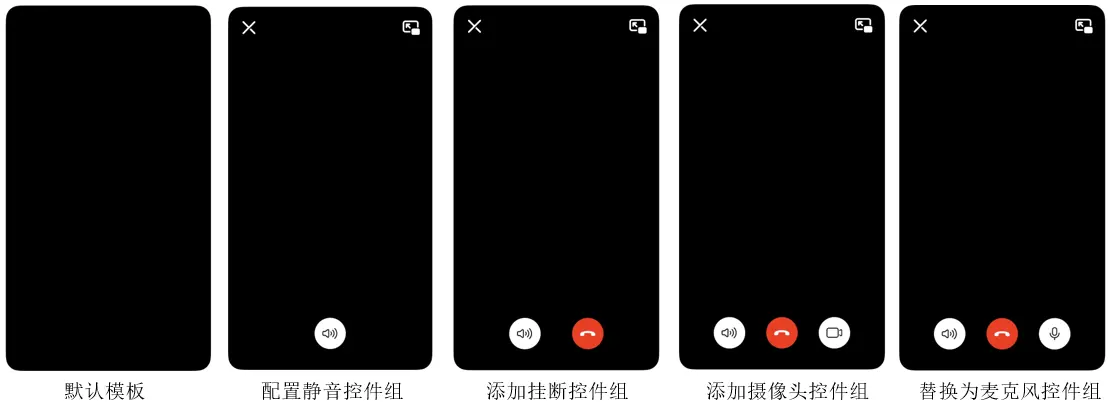

图3视频通话场景配置控制层可选控件

若不配置，视频通话模版默认不存在任何按钮，点击画中画窗口即可启动还原（见下图左，未配置任何控件的操作示意图）。下图右为配置控件的操作示意图。

• 视频会议场景可通过配置VideoMeetingControlGroup来显示可选的控制层控件。示意图如下所示。若不配置，视频会议模版默认不存在任何按钮，点击画中画窗口即可启动还原（与视频通话模版操作示意图一致）。

  图4视频会议场景配置控制层可选控件

直播场景可通过配置VideoLiveControlGroup来显示可选的控制层控件。示意图如下所示。

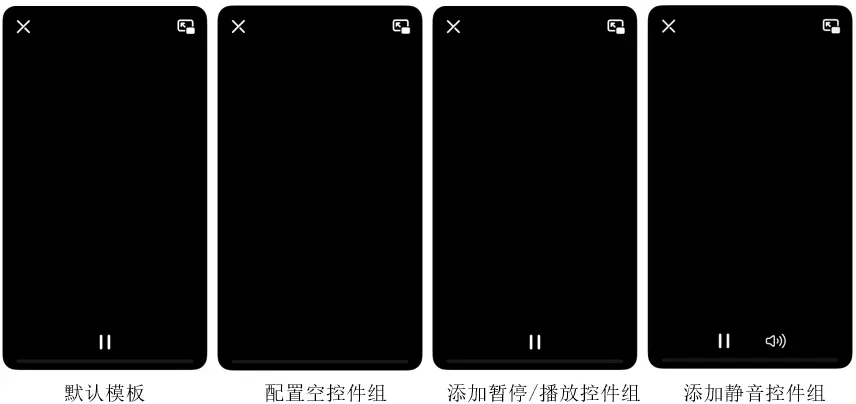

图5直播场景配置控制层可选控件

在画中画内容上方展示自定义UI

在使用create接口创建画中画时，可通过在PiPConfiguration中传入customUIController来显示自定义UI。注：自定义显示的UI无法响应交互事件。
图6在画中画内容上方显示自定义UI
