网络层的IP协议

目录

网络层的功能

IP数据包格式

ICMP协议

        协议字段

ping选项

冲突域：

广播域：

APR

总结

---

网络层的功能

选择数据通过网络的最佳路径，根据IP地址选择最佳路径

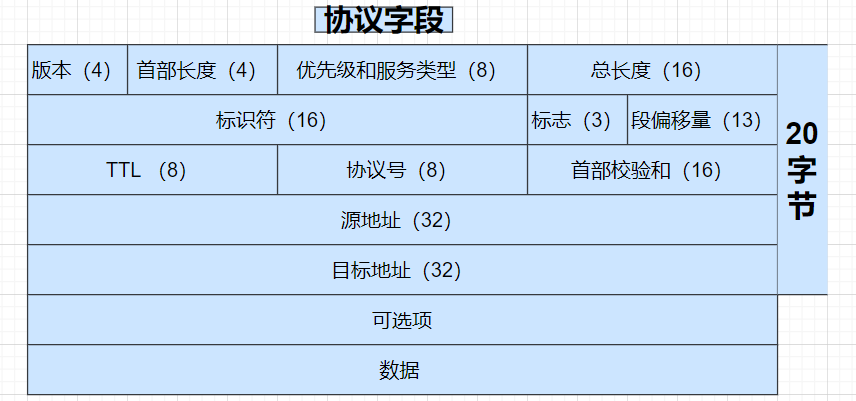

IP数据包格式

IP头部：

版本：ipv4/ipv6

首部长度：是指数据包里的IP包的头部长度

优先级：通过在数据包中划分一定的优先级

服务类型：怎么去处理这个数据包，一般不使用

总长度：整个数据包的长度

标识符： 标记同一应用程序中的数据，防止搞混

标志：确定是否传完了，或者这个数据包很小不需要分辨

段片移量：组装数据，穿输数据包的时候会要分片。分装和重组

TTL（time to live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255

协议号（8）：封装的上层哪个协议，ICMP:1 TCP:6 UDP:17

• 首部校验和（16）：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）

• 源地址（32）：源ip地址，表示发送端的IP地址

• 目标地址（32）：目标ip地址，表示接收端的IP地址

• 可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据

  注：根据实际情况可变长，例如创建时间等 上层数据

ICMP协议

ICMP: ping，tracert

ICMP作用：检测网络数据连通性

协议字段

ping选项

ping常用于探测到达目的节点的网络双向可达性

1.显示自己的ip地址：ipconfig

2.ping -t ： 长ping

3.ping -w : 超时等待时间

4.ping -n : 指定ping几次

5.ping -l  ：指定数据包大小

ping遇到的提示（拓展）

冲突域：

两台设备同时发送消息时，互相干扰，那他们就处于同一冲突域。

广播域：

一台机器发送广播，能收到消息的机器 都是在同一广播域。

交换机的所有端口默认处在同一个广播域

路由及的每一个端口都是独立的广播域。

广播域越大，产生的安全问题，垃圾流量问题就越严重。

ARP

1.将ip地址转换成mac地址

2.检测地址冲突

总结

数据包的格式

icmp协议

ping的用法

广播域

ARP协议：补充mac地址的
