交换机的基本原理和命令

###

以太网

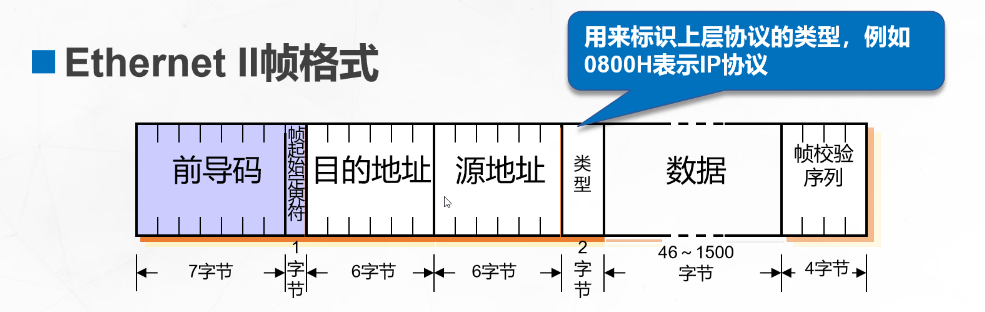

以太网的帧格式

前导码：唯一作用区分物理层和数据链路层，前导码一共有八个字节

帧起始定界符：在前导码里

目的地址：mac地址

源地址：源mac

类型：表示上层协议的类型

数据：数据分段，超过1500就要分段，数据包本质是一个文件

数据字段的范围

数据字段的范围是46字节到1500字节（1500字节---MTU：最大传输单元）

交换机

交换机的工作过程

A电脑想把消息发给B电脑

发送的时候会进行数据封装

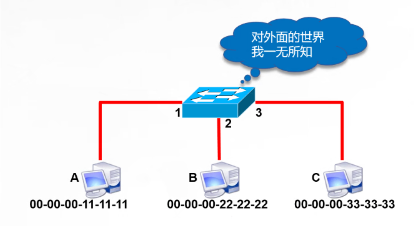

交换机的工作原理

交换机里有一张mac地址表，初始状态下此表为空

当主机A发送数据帧给B主机时

数据帧格式为：

源mac（也就是自己）：11-11

目的mac：22-22

此数据帧经过交换机，交换机会自动学习源mac地址，和接口信息，填写在mac地址表中

其次会在mac地址表中去寻找目的为mac地址的出口，没有发现目的地址的表相就会广播

当主机B收到广播，会回复数据帧，其他主机不会接收

主机B回复的数据格式为：

源mac：22-22

目的mac：11-11

经过交换机会自动学习源mac 22-22，还有相应的接口信息，下次通信就直接单播通信

交换机的四大原理

学习功能：数据帧经过交换机，交换机会自动学习数据帧的源mac地址。

转发功能：数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据

查询功能（泛洪）：数据帧经过交换机，会在数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）

刷新功能：交换机默认300s刷新一次mac地址表。

华为交换机的命令

查询历史命令：display history-command

关闭提示信息：<   >u t m       [    ]undo in en

更改名字的命令是:sysname 要更改的名字

<  >  sys [   ]sys 名字

保存：save,在< >里才会生效。

重启：reboot,在< >里才会生效

查看当前配置：< >display curr

查看当前保存的配置： display save

查看接口信息：一定要在接口下才能查看

display this 缩写(dis th)

换页：空格键

进入接口模式：<  > sys     [  ]int g0/0/0

用户视图<huawei>：只能查不能改

系统试图：在<huawei>模式下输入sys进入[huawei]，进入之后能看能操作

接口模式：进入接口模式输入int g0/0/0，g后面是对应的端口，配置地址等操作

<Huawei>用户视图

[Huawei]系统视图

[Huawei-Ethernet0/0/1]接口视图

[Huawei-vlan10]vlan视图

返回用户视图是q或者ctrl+z
