【上海大学计算机组成原理实验报告】六、内存系统实验

一、实验目的

1. 学习内存访问机制。
2. 理解代码和数据的分区存放原理和技术。

二、实验原理

1. 根据实验指导书的相关内容，地址寄存器MAR用来存放要进行读或写的存储器EM的地址。其内容经数据总线DBUS写入，因此必须在数据总线上具有数据后，配合MAR允许写的信号MAREN，在时钟上升沿跳变时写入。

2. 根据实验指导书的相关内容，当要向存储器EM读或写数据时，必须指明读、写EM哪个地址的内容。这个地址则由地址寄存器MAR或指令计数器PC通过地址总线ABUS给出。因此在地址寄存器MAR设置了地址后，配合MAR允许输出的信号MAROE，以及存储器EM被选通并允许写的时候，数据总线上的数据才会写到MAR指定的地址中。

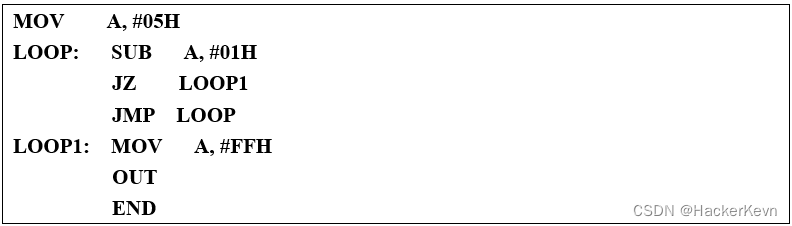

3. CP226是一款汇编语言程序集成开发环境，通过这款软件我们可以更方便地进行汇编语言程序的编制、运行和调制工作。

三、实验内容

实验任务一：手动方式把立即数33H写入内存D1H单元

（1）实验步骤

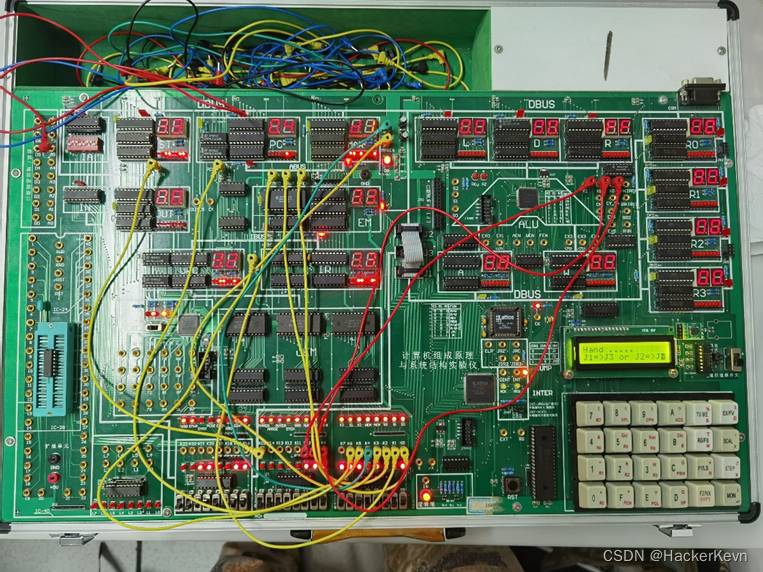

1. 注释仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。

2. 按Reset键初始化系统，并设置实验箱进入手动模式。
