随着 iPhone 17 系列在全球开卖，维修团队 REWA Technology 也推出首款 iPhone 17 Pro 拆解影片，这次机身拆解报告不只是把机身打开看个热闹，而是揭开了苹果今年旗舰在结构设计与硬体配置上的重大变化。到底 iPhone 17 Pro 除了外观变化外，内部还有哪些新突破？带大家一起揭开最神秘的 Pro 新机的内部结构与设计变化。

iPhone17pro拆解重点解析

这次的 iPhone 17 Pro 系列内部结构设计算是颠覆过去，采用全新结构设计，拆开之后会发现是采用更紧密的三段式设计，整体布局最大亮点主要集中在三个地方，分别是：

• 散热模组：首次导入 VC 均热板
• 主板布局：改成横向设计
• 电池设计：采用 L 型布局

这样的组合，不只让 iPhone 17 Pro 系列内部更整齐，也让主板、电池、散热模组这些大件组装和维修都更有效率，背后其实就是苹果想把「手机高集成度」玩到更极致境界。

首见大面积VC均热板散热系统，搭配四层散热膜

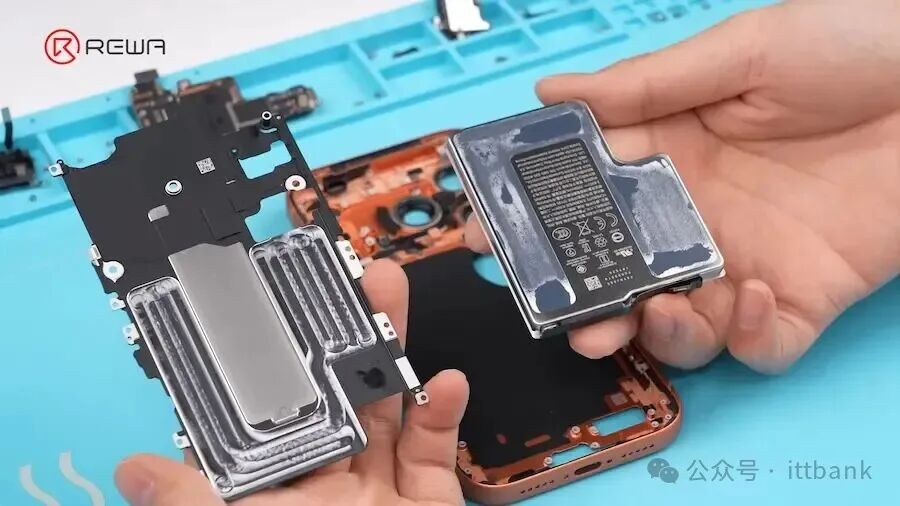

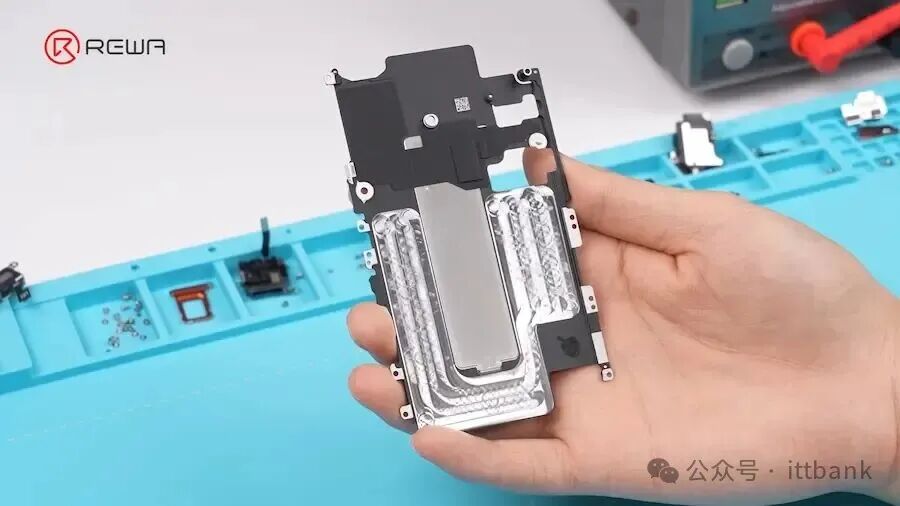

在拆开 iPhone 17 Pro 机身后，最抢眼的就是那块几乎复盖整个主板的大面积 VC 均热板，这算是苹果首次为 iPhone 17 Pro 和 Pro Max 改用全新散热设计，而且位置刚好是在电池上方，且全面服贴在主机板夹在 iPhone 屏幕下层，让热量能快速传导出去。

VC 均热板的运作原理就是将液体遇热变气体，气体流动再冷凝成液体，完成热循环。这样能把 A19 Pro 晶片的高温均匀带开，不会只集中在某个点，长时间玩游戏或做影片剪辑时，手机就不会那么烫，也能维持效能输出。

这次在 iPhone 17 Pro开箱 实测发现，确实 VC 散热效率确实是比石墨片好太多，能把热平均分散在机身，避免局部过热，再加上 Pro 系列用的是铝合金机壳，导热效果比钛金属还好，这也是为什么 Pro 机型能承载更强的效能表现。

屏幕内部新改造

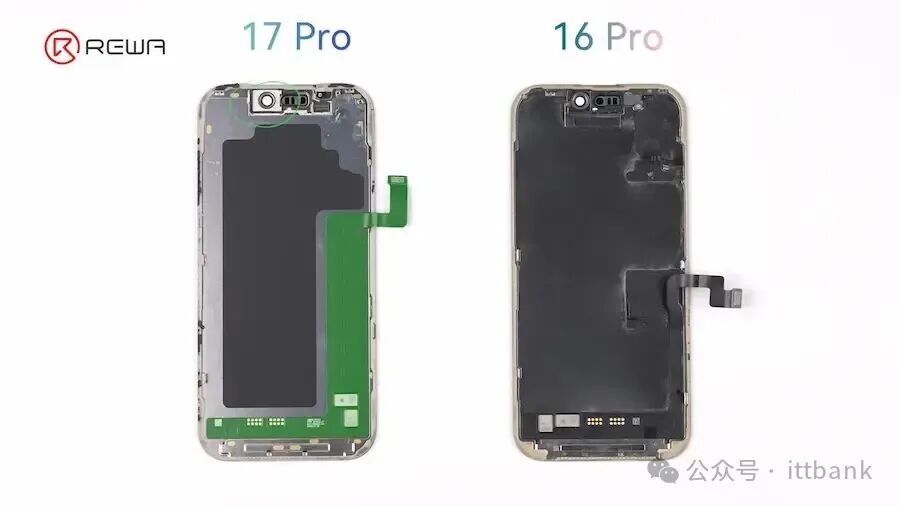

除了 iPhone 17 Pro 内部采用 VC 均热板外，为了能有效提升热传导效率，应付游戏或高强度运算时的发热问题，就连同 iPhone 17 Pro 萤幕也覆盖面积相当大的石墨烯散热片，同时排线更宽、触控IC也改到右侧位置。

相对这好处是能避免类似 iPhone 16 Pro 机身发烫后，却导致连屏幕也容易过热，同时还能解决 iPhone 17 Pro 在室外录影拍摄时，屏幕容易会自动降低暗度问题。

主板设计更极致：双层堆叠 + 高集成度

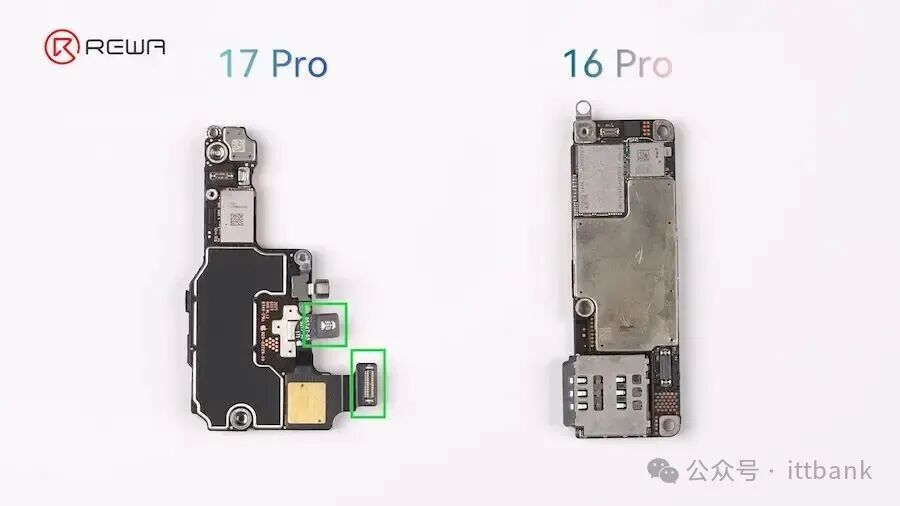

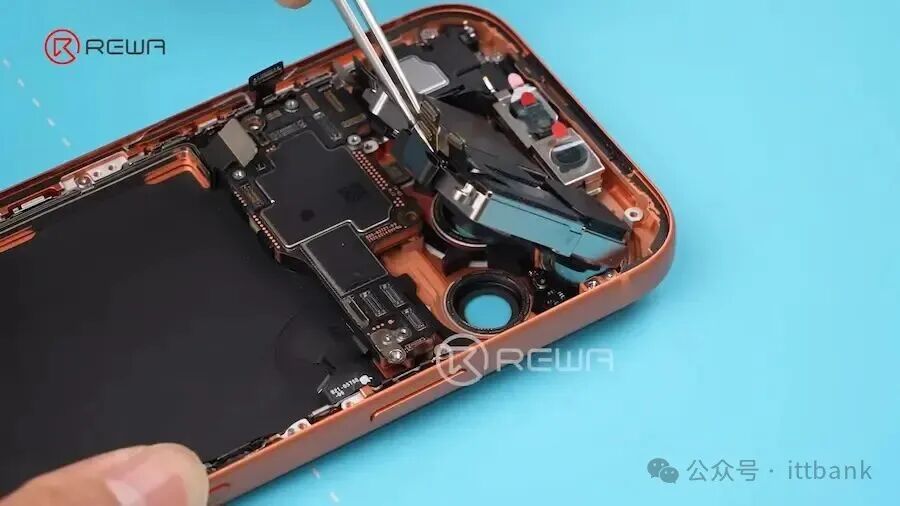

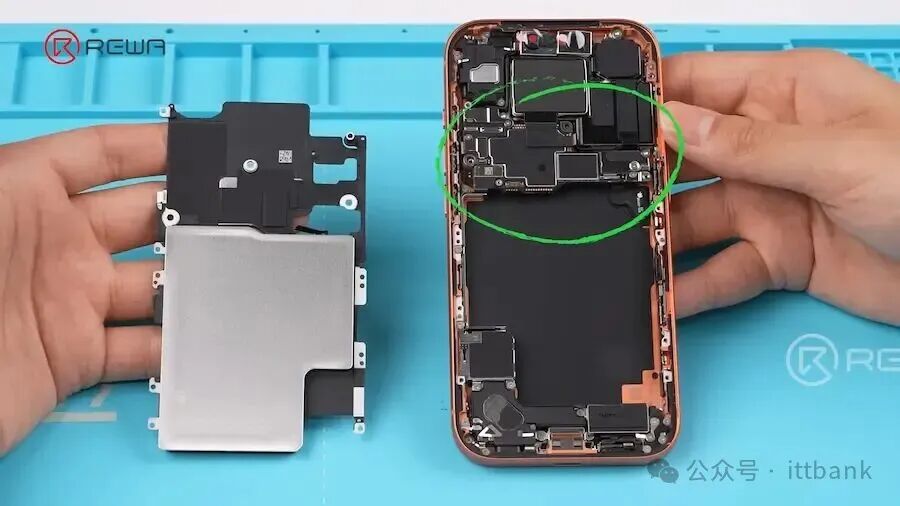

拆解还发现，iPhone 17 Pro 的主板比前代缩小，从原本右侧改到机身上方区块以横向排列，设计也更加紧密和精致，且让 A19 Pro 芯片能够够紧靠在镜头平台右下角位置，也刚好能贴在VC均热片上，强化加速散热。

在 iPhone 17 Pro 主机板同样是采用传统双层叠板设计，但布局更为紧凑，从拆解数据资料显示来看，主要特点分别有：

• 三星 12GB LPDDR5X RAM 与 A19 Pro SoC 采用 PoP 叠层封装

• SoC 与电源 IC「正面对面」排布，散热与供电更高效

• 基带升级为 高通 X80，搭配 SDR875 射频收发器

• Wi-Fi/BT 模组由苹果自研 N1 模组负责

• ROM 采 NVMe 协议的三星晶片，与 SoC 部分重叠

主板面积甚至比后置三摄模组还小，几乎把空间利用到了极致，这也是为什么只有 iPhone 17 Pro Max 能上 2TB 容量，而 iPhone 17 Pro 无法支援 2TB，关键在于 NAND 颗粒的体积，确实需要更大空间。

钢化电池容量升级，续航更长

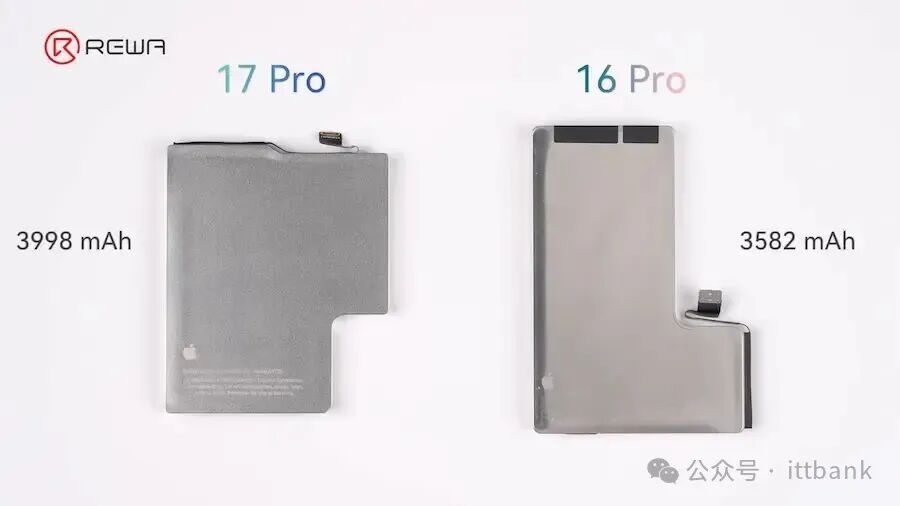

国际版有实体 SIM 卡的 iPhone 17 Pro电池容量 为3,988 mAh、iPhone 17 Pro Max则是采用更大4,823mAh，两款都比前上一代更大，从官方实测显示，17 Pro Max 最长续航能来到 37 小时。

不过今年 iPhone 17 Pro 系列还有一点小差异，只要是保留实体 SIM 卡槽机型，所以电池体积比纯 eSIM 卡 iPhone 17 Pro 美版或日版略小，这也再次验证，苹果针对国际不同区域版本在设计上还是会有差异。

相机系统与Face ID模组变动

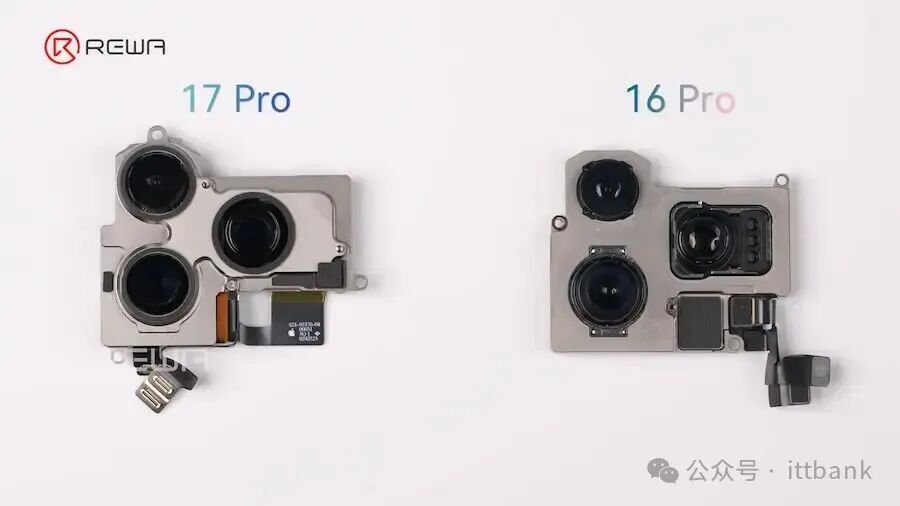

对于 iPhone 相机影像系统一向是 Pro 系列的重点，这次 iPhone 17 Pro 在前后镜头升级幅度不小，与前代 iPhone 16 Pro 相比，最明显是在传感器面积明显变得更大，不过这次排线采用更短和更精简设计

• 后置三镜头：全部 4800 万画素，包含主镜头、超广角与长焦。
•
  长焦镜头：支持4 倍纯光学变焦与最高 8 倍「光学级」变焦，再搭配数位变焦最高能拉到 40 倍。



特别是「8 倍光学级变焦」也引发不少讨论，简单说它不是纯镜头光学，而是通过高像素感光元件裁切加计算摄影，苹果称之为「光学品质等级」，对一般用户来说，变焦更灵活；但对追求纯物理光学的摄影玩家，可能还是会觉得少了点诚意。

iPhone 17 Pro 前置镜头也提升到 1800 万画素，感光元件比例从长方形变成正方形，自拍效果更自然，从拆解也能发现，确实 17 Pro 前镜头感光传感元件相对比 16 Pro 更长。

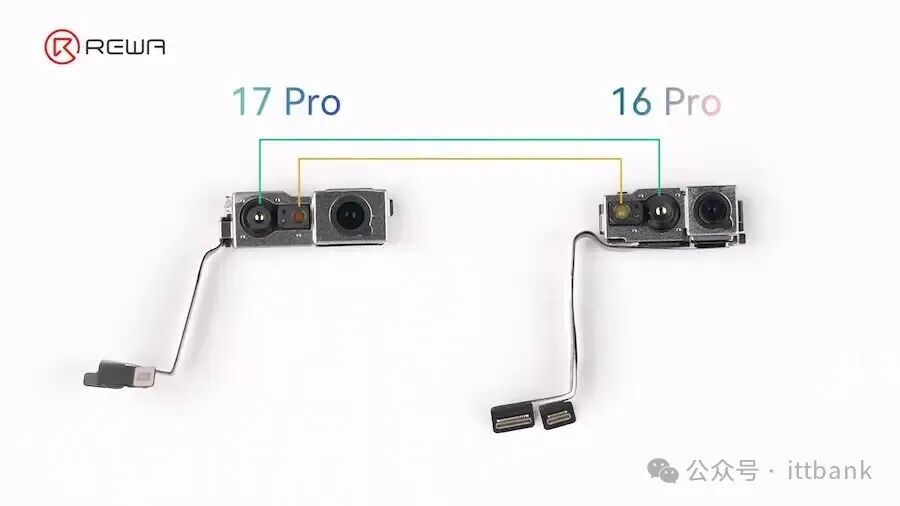

另还有一个隐藏变化，就连同 iPhone 17 Pro 系列 Face ID 模组点阵和泛光照明位置也左右对调，且 REWA Technology 团队还尝试将前置镜头模组与 iPhone 17 Pro Max 互换，显示苹果并没有将模组绑定在机身。

扬声器、马达与细节设计

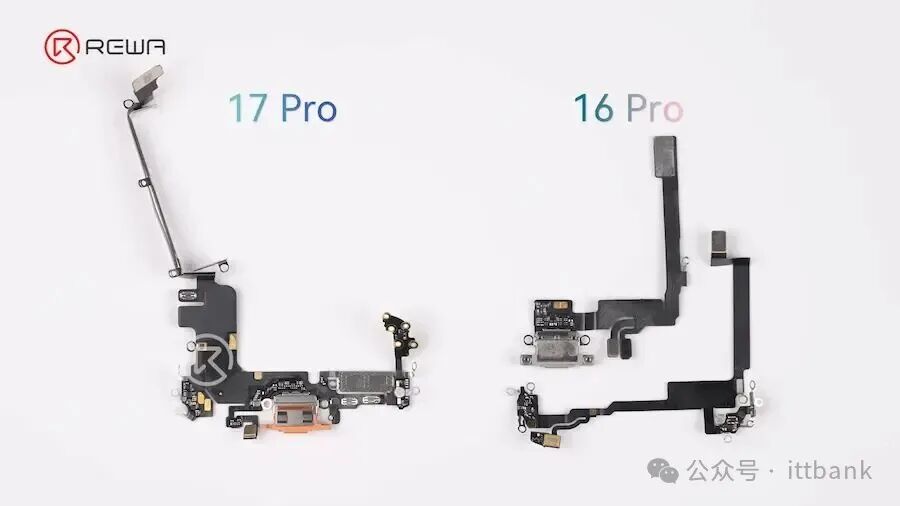

拆解 iPhone 17 Pro 也发现音讯方面，顶部扬声器体积加大、底部排线设计调整，全面整合成单一模组。

这次最大发声单元也有些明显进化，虽然喇叭尺寸略有缩水，但根据疯先生实测 iPhone 17 Pro 发现音量更大、声场更宽，搭配软体调校后，听感甚至优于 iPhone 16 Pro Max。

其余 X 轴线性马达也稍微缩小、边框相机快门键焊死在边框上、机身防水也并没有缩水，也达到6 公尺水深 30 分钟。

铝合金一体成型机身成本更高散热优先

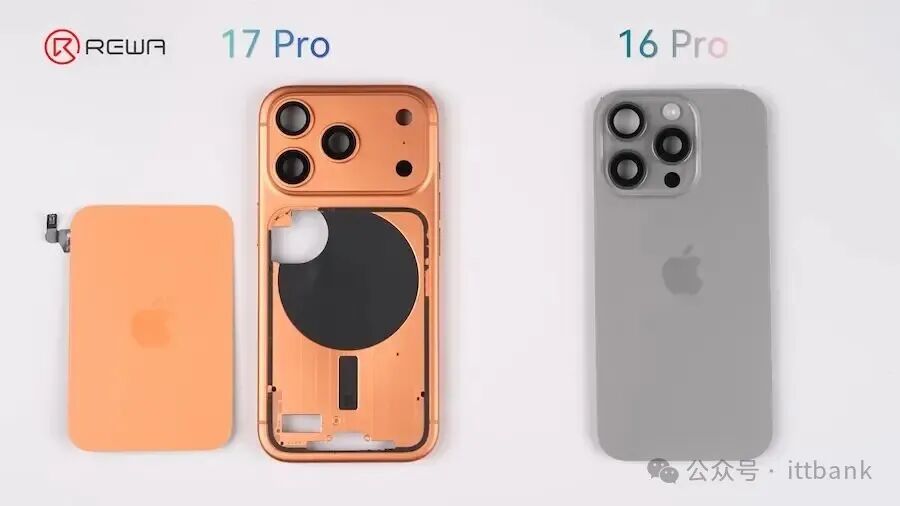

同时 iPhone 17 Pro 整个铝合金一体成型机身整合了更多信号天线，讯号表现比过去更稳定，REWA 认为这次 Pro 机型在这块铝合金机身设计成本更高，壳内加入大量锁定孔，要是想单独换机壳相对就不划算。

虽然铝材耐刮耐磨性不如钛，但在散热与重量上的优势，对今年主打效能的 iPhone 17 Pro 系列来说更具实际价值。

且还额外发现，苹果为 iPhone 17 Pro 机身内部散热上的用料毫不手软，机身内部全贴满石墨导热片，包括连 MagSafe 无线充电线圈、钢壳电池封装等全贴，在散热膜总面积超过 20,000 mm²，主要是由供应商 领益智造提供。

明显能看出苹果选择从内到外美观设计外，就连散热也同步进行，也代表 iPhone 17 Pro 系列对高效能应用，不管是游戏、AI、本地 4K 录影和专业拍摄重视。

揭开iPhone 17 Pro相机平台设计

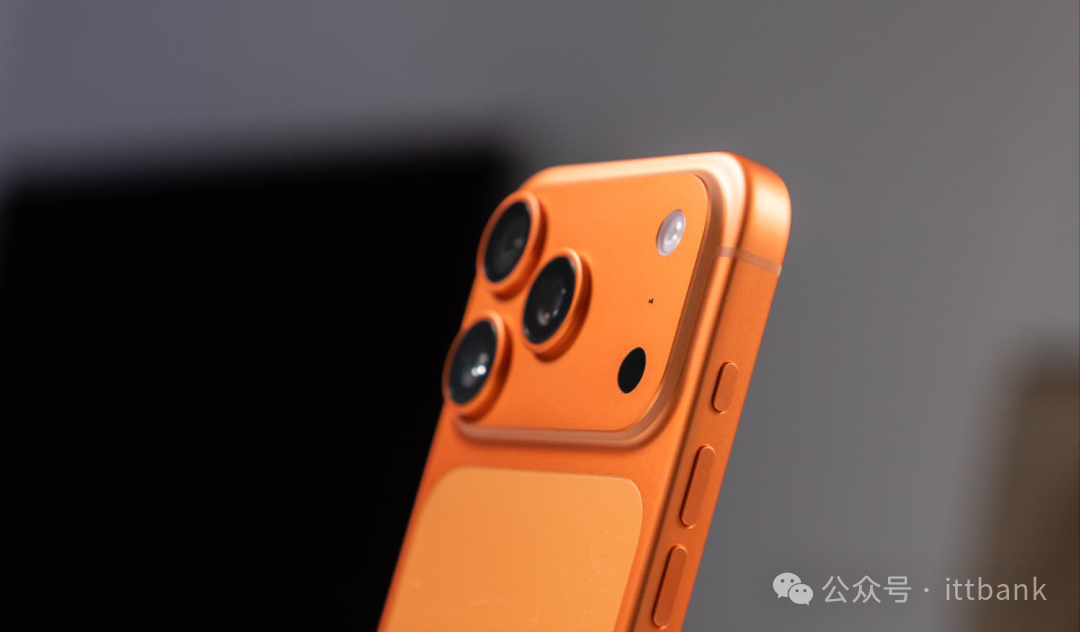

至于有人好奇为什么 iPhone 17 Pro 背后为什么要突起一大块相机平台，实际这在安卓旗舰上早已常见，好处是可以释放更多内部空间，并提升天线的射频效能，还能与旧款iPhone做出区隔。

从拆解也能发现，这次主机板重要晶片都全集中在顶部区块，与 iPhone Air 做法完全相同。

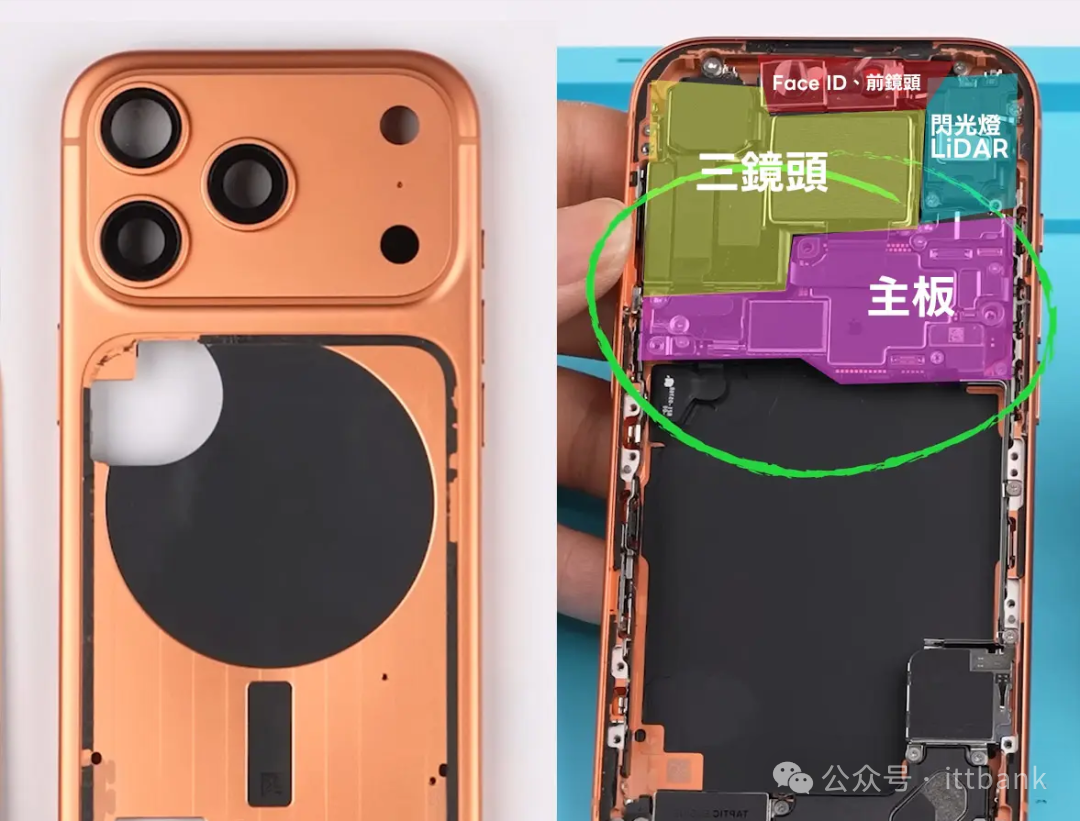

以下就依照拆解图来标示出顶部区块塞入重要零组件，其中影响 iPhone 17 Pro 主要厚度同样是三镜头模组，望远镜长焦 CMOS 也占用更多，光是面积就占掉约主机板约三分之一。

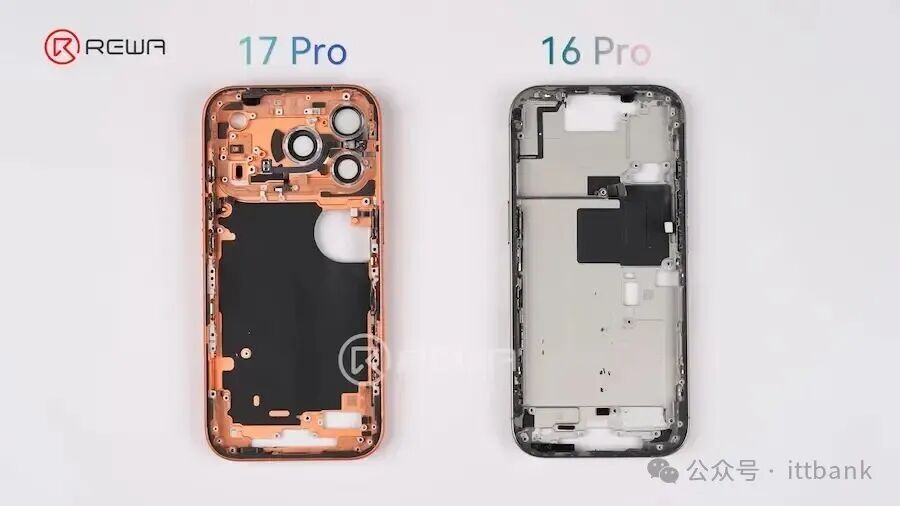

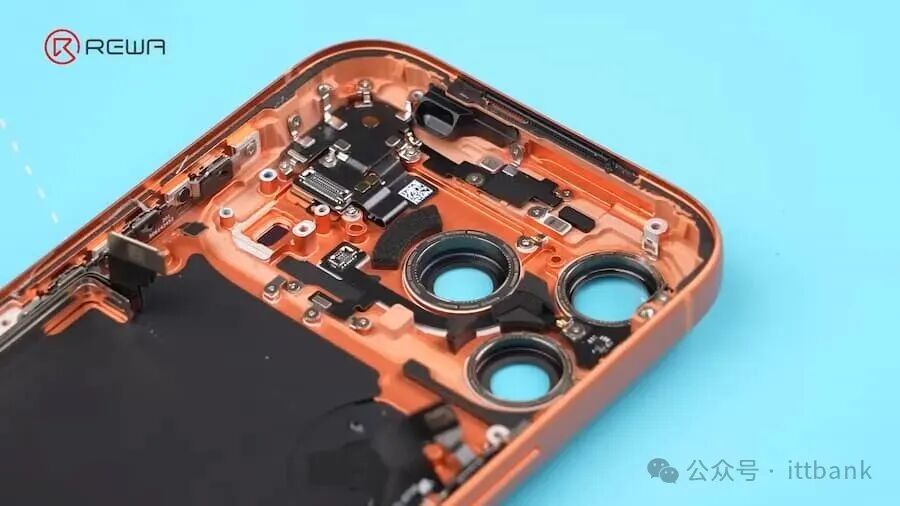

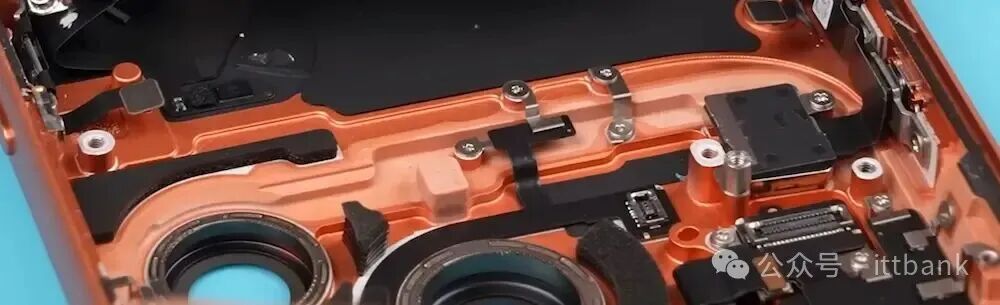

从一体成型机身铝合金内部结构还能发现，苹果还在内部针对三镜头能够持高，还额外用出如同阶梯状结构，才能更多能够固定和放入更多零组件。

拆解iPhone17pro总结

从这次拆解来看，iPhone 17 Pro 的确在内部有很多关键设计上都做了不少新突破，像是过去苹果追求内部漂亮堆叠，这次是转向散热更有效率、电池更大、影像系统全面升级为优先，甚至连主板和扬声器都有改进。

整体来看，这代 iPhone 17 Pro 系列更像是苹果在硬体设计上一次大胆的尝试，三段式结构和大面积散热，这些都不是纯粹的美学，而是为了让手机在长时间高负载下依旧稳定，也正因如此，iPhone 17 Pro 系列才能真正做到「极致 Pro」。
