发展历史
1984年，Verilog开始作为一种专用的硬件建模语言使用，取得了相当大的成功。1990年，Cadence Design Systems公司将该语言面向公众开放，作为试图与VHDL相抗衡的竞争手段的一部分。1995年，Verilog成为IEEE标准1364-1995,也就是所谓的Verilog-95。
Verilog-95以后不断演变，2001年成为IEEE的另一个标准1364-2001,即所谓的Verilog-2001。与过去的标准相比，它包含了很多扩展，克服了原来标准的缺点，并引入了一些新的语言特征。2005年，IEEE发布了1364-2005标准，称为Verilog 2005。它修改了一些规范，并具有一些新的语言特征。
IEEE发布了一些System Verilog的标准。最新的标准是1800-2009，是在2009年发布的。System Verilog是Verilog的一个超集，旨在更好地支持设计验证功能，提高仿真性能,使语言变得更加强大、更易于使用。
Verilog-2001是大多数FPGA设计者主要使用的Verilog版本，得到了所有的综合和仿真工具支持。
Verilog-2001
Xilinx 的 XST 和其他 FPGA 综合工具都有一个选项， 可启用或禁用 Verilog-2001 标准。XST 使用-Verilog2001 命令行选项， 而 Synplify 使用“ set_option-vlog_std v2001 ” 命令。
下面简要概括了 Verilog-95 和 Verilog-2001 之间最主要的区别。公众号：OpenFPGA
Verilog-2001 增加了对带符号数补码算术运算的支持。而在 Verilog-95 中， 开发者需要使用按位操作进行带符号数的运算。Verilog-2001 中的相同功能可以使用内置操作符和关键字进行描述。
在自动扩展'bz 和’bx 赋值方面， Verilog-95 中的代码：
wire [63:0] mydata = ‘bz;将为 mydata [31:0]分配数值 z，并为 mydata [63:32]分配数值 0。
而Verilog-2001将'bz和'bx赋值扩展到变量的全部宽度。
generate结构通过使用if/else/case语句，允许Verilog-2001控制实例和语句例化。通过使用generate结构，设计者可以很容易例化具有正确连接的一组实例。以下是使用generate结构的几个例子。公众号：OpenFPGA
// 一组实例moduleadder array(input [63:0] a,b, output [63:0] sum);generategenvarix;for(ix=0; ix<=7; ix=ix+l) begin : adder_arrayadderadd (a[8*ix+7 -：8],b[8*ix+7-:8],sum[8*ix+7- :8]);endendgenerateendmodule// adder
//arraymoduleadder(input [7:0] a,b, output [7:0] sum );assignsum = a + b;endmodule// adder//if.......else 语句moduleadder_array(input [63:0] a,b, output [63:0] sum);
parameterWIDTH = 4;
generateif(WIDTH < 64) begin : adder_gen2assignsum[63 -: (64-WIDTH)] ='b0;adder# (WIDTH) adder1(a[WIDTH-1 -:WIDTH],b[WIDTH-1-:WIDTH],sum[WIDTH-1 -: WIDTH]);endelsebegin:adder_defaultadder# (64) adder1(a, b, sum);endendgenerateendmodule// adder_array
//case statementmoduleadder_array(input [63:0] a,b, output [63:0] sum);generatecase(WIDTH)1: begin : ease1assignsum[63 -: 63] = 'b0;adder#(WIDTH) adder1(a[0], b[0], sum[0]);enddefault: begin : defadder# (64) adder1(a, b, sum);endendcaseendgenerateendmodule// adder_arrayVerilog-2001增加了对多维数组的支持。综合工具对多维数组的综合设置了一些限制。例如，XST支持的数组维数最多为2,不允许一次选择多个数组元素。不能将多维数组传递给任务或函数。
下面举例说明如何描述一个256x16线网型元素的数组，宽度为4位。
wire [3:0] multi_dim_array [0:255][0:15];更简洁的端口说明如下所示。
// Verilog-95moduleadder(a,b,sum);input[7:0] a,b;output[7:0] sum;assignsum = a + b;endmodule// adder
//Verilog-2001moduleadder(input [7:0] a,b, output [7:0] sum );assignsum = a + b;endmodule// adderVerilog-2001增加了对指数或幂运算符“**”的支持。在许多应用中，例如用于计算存储器的深度，这是非常方便的。综合工具支持指数时有一些限制。XST要求两个操作数都是常数，并且第二个数为非负数。数值x和z是不允许使用的。如果第一个操作数是2,则第二个数是可变的。公众号：OpenFPGA
下面举例说明如何使用指数。localparamBASE = 3,EXP = 4;assignexp_out2 = BASE**EXP;
// 该代码综合为移位寄存器assignexp_out1 = 2**exp_in;
使用逗号分隔敏感信号列表。//Verilog-95always@(a or b);sum = a + b;
// Verilog-2001always@(a,b);sum=a + b;always@(*);sum=a + b;要求的线网型信号说明
Verilog-95 要求所有不是端口且被连续赋值驱动的 1 位线网型信号必须要说明。这一要求在 Verilog-2001 中已被删除。取而代之的是， Verilog-2001 标准中增加了一个新的'default_nettype 编译器指令。如果该指令被赋值为“none"，则必须声明所有1位线网型信号。公众号：OpenFPGA
// Verilog-95wiresum;assignsum = a+b;
//Verilog-2001wiresum; / / 不 需 要assignsum = a + b;
'default_nettypenonewiresum; // 必须的assign sum = a + b;
System Verilog
System Verilog标准被设计为一个统一的硬件设计、规范和验证语言。这是一个大型标准，由几个部分组成，包括设计规范方法、嵌入式说明语言、函数覆盖、面向对象编程及约束。System Verilog的主要目标是建立统一的设计和验证环境，兼具Verilog\VHDL和硬件验证语言的最好功能及编译优势。System Verilog将多样化的工具和方法进行合并，消除了软件和硬件工程师在系统设计上的隔阂，以便共享成果。
System Verilog中包含几个现有Verilog规范的扩展，用于减少代码行数，鼓励设计复用，并提高仿真性能。同时，它还完全兼容以前的Verilog的各种版本。
System Verilog得到多数商业模拟器的支持，包括ModelSim、VCS、NCSim等。System Verilog标准的可综合部分能被Synplify和Precision综合工具支持。

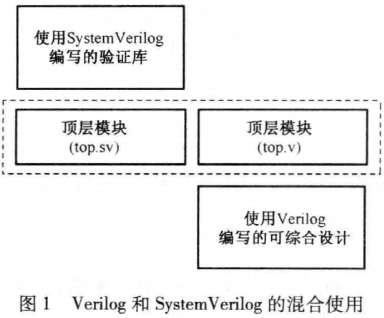

设计综合及验证环境经常要使用System Verilog和Verilog语言编写。用于大型设计的一种方法如图1所示。
顶层模块既在Verilog中实现，又在SystemVerilog中实现。这使得它与所有不支持System Verilog的FPGA综合工具相兼容。该设计可以很容易地与System Verilog编写的验证库集成在一起。
以下简要概述System Verilog的一些独特功能。公众号：OpenFPGA
数据类型
System Verilog 定义了以下一些新的数据类型(见表1)
表1 System Verilog的数据类型
数据类型 | 描述 |
int | 32 位带符号整数， 2 个状态 |
shortint | 16 位带符号整数， 2 个状态 |
longint | 64 位带符号整数， 2 个状态 |
bit | 用户自定义矢量位宽， 2 个状态 |
byte | 8 位带符号整数， 2 个状态 |
logic | 用户自定义矢量位宽， 2 个状态 |
2个状态的数据类型接受数值0和1。
4个状态的数据类型接受数值0、1、z和x。
System Verilog提供了创建信号和变量的自定义分组，这类似于C语言。自定义分组定义了以下功能：类型定义、枚举类型、结构、合并和静态强制类型转换casting)。
下面的例子中使用了几个System Verilog的数据类型。
bitx;enum{STATE1, STATE2, STATE3} state;typedefenum{ red=0,green,yellow } Colors;integera,b;a=green*3 // 3赋值给ab = yellow+green;struct{bit[31:0] characteristic;bit[31:0] mantissa;}float_num;float_num.characteristic = 32'h1234_5678;floatnum.mantissa = 32'h0000_0010;typedefunion{intu1;shortintu2;}my_union;System Verilog 提供了强类型功能，以避免困扰 Verilog 设计的多种解译和条件竞争。
端口连接
SystemVerilog提供了“.name”和隐含的“.*”方法来描述端口连接，这大大压缩了代码长度。公众号：OpenFPGA
// Verilogadder_add(a,b,sum);//SystemVerilogadder_add(.a,.b,.sum);adder_add(. *);interface 和 modport
System Verilog中的interface(接口）和modport(模块端口)说明模块实例之间的端口列表和互连。下面给出一个简单的例子。
/ / 定 义 接 口interfaceadder_if; logic [7:0] a, b; logic [7:0] sum;endinterface: adder_if
module top;/ / 例 化 接 口adder_if adder_if1();adder_if adder_if2();/ / 将 接 口连接到模块实例adder add1(adder_if1);adder add2(adder_if2);endmodulemoduleadder(adder_if if);/ / 访 问 接 口 assign if.sum = if.a + if.b;endmodule / / adder面向对象编程(OOP)
System Verilog可以更好地支持面向对象编程(OOP)。OOP通过建立带自包含功能的数据结构而提高了抽象层次，这种数据结构允许数据封装(encapsulation)隐藏实现细节和增强代码的复用。
表2 给出了System Verilog中支持OOP的结构。
表2 System Verilog 中支持 OOP 的结构
Verilog | System Verilog | |
块定义 | 模块 | 模块、类别 |
块实例 | 实例 | 目标 |
块名称 | 实例名称 | 目标句柄 |
数据类型 | 寄存器和线型信号 | 变量 |
功能 | 任务、函数、always块、initial块 | 任务、函数 |
约束、覆盖和随机度
System Verilog为覆盖驱动验证(coverage-driven verification)、定向(directed)和约束随机测试平台(constrained random testbench)开发提供了广泛的支持。
断言
断言(assertion)通过在设计中设置多个观测点进行功能覆盖。通常，RTL设计者和验证工程师都会在设计中使用它。断言既可以放在RTL代码之内，也可以放在RTL代码之外。放在里面使更新和管理更加容易，放在外面使代码的可综合和行为部分保持独立。System Verilog提供断言规范，可用于许多ASIC设计验证的环境中。System Verilog断言可用于设计的多个方面：变量说明、条件语句、内部接口和状态机。公众号：OpenFPGA
断言得到了一些商业模拟器的支持，如ModelSim和VCS。
System Verilog断言规范的一小部分子集支持可综合断言。遗憾的是，只有极少数的FPGA设计工具支持可综合断言。其中的一个是Synopsys Identify Pro,它具有断言综合和调试功能。
