环形导轨循环线：现代化智能生产的精密输送解决方案

在追求高效生产的今天，它正悄然改变着传统工业自动化的布局方式。

环形导轨循环线作为现代工业自动化中的重要组成部分，以其闭环循环、精密输送和模块化设计等特点，在智能制造领域展现出巨大价值。

这种系统通过将直线导轨与圆弧导轨完美结合，形成连续、高效的输送环路，极大优化了生产流程，成为汽车零部件、3C电子、新能源锂电池等行业不可或缺的输送解决方案。

01 环形导轨循环线的核心构成

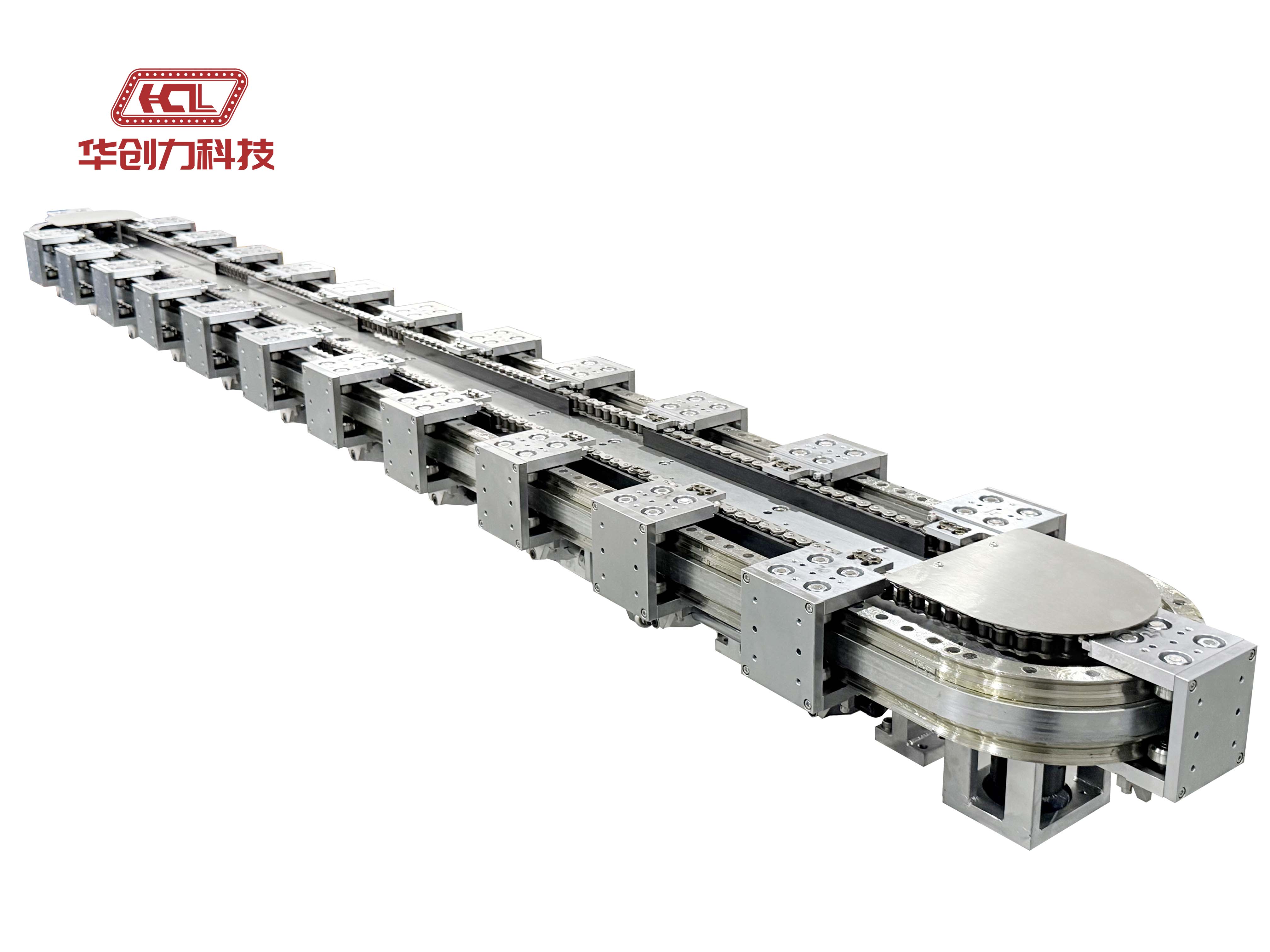

环形导轨循环线，简单来说，是采用工装小车与链条联接，形成平面环型同步输送的系统。

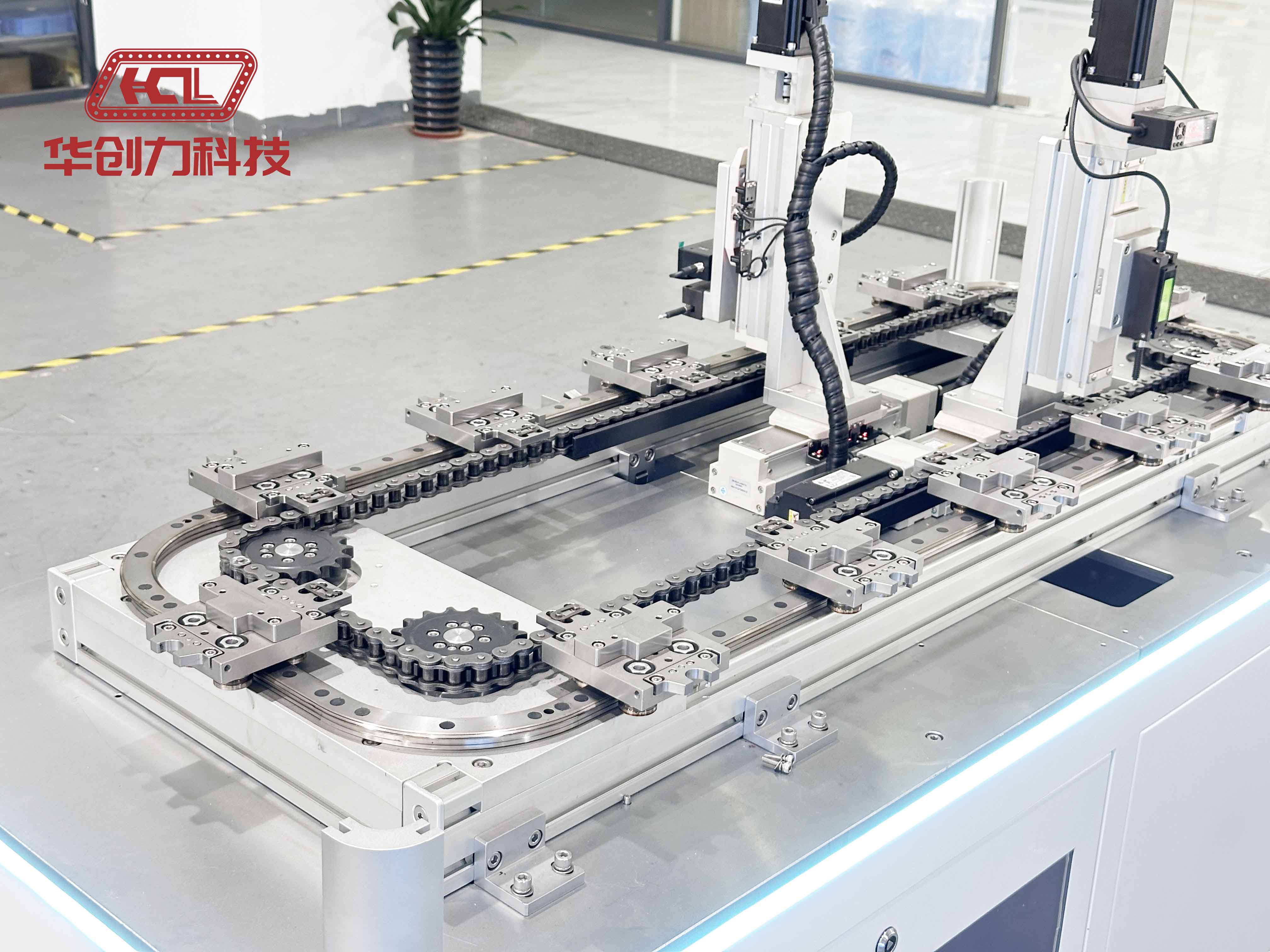

它主要由直线导轨、圆弧导轨、转动轮、承载链节和各种辅助组件构成，被称为精密链节输送线。

系统通过闭合的轨道设计，使装载工件的小车或滑块能够沿预定轨迹循环运动，实现工件在不同工位间的连续输送。

环形导轨循环线的传动方式多样，包括连续、强制节拍、可无级调速等，广泛应用于汽车零部件、五金工具、仪器仪表、家电等行业。

02 环形导轨的三大类型与技术特点

普通速度环形流水线

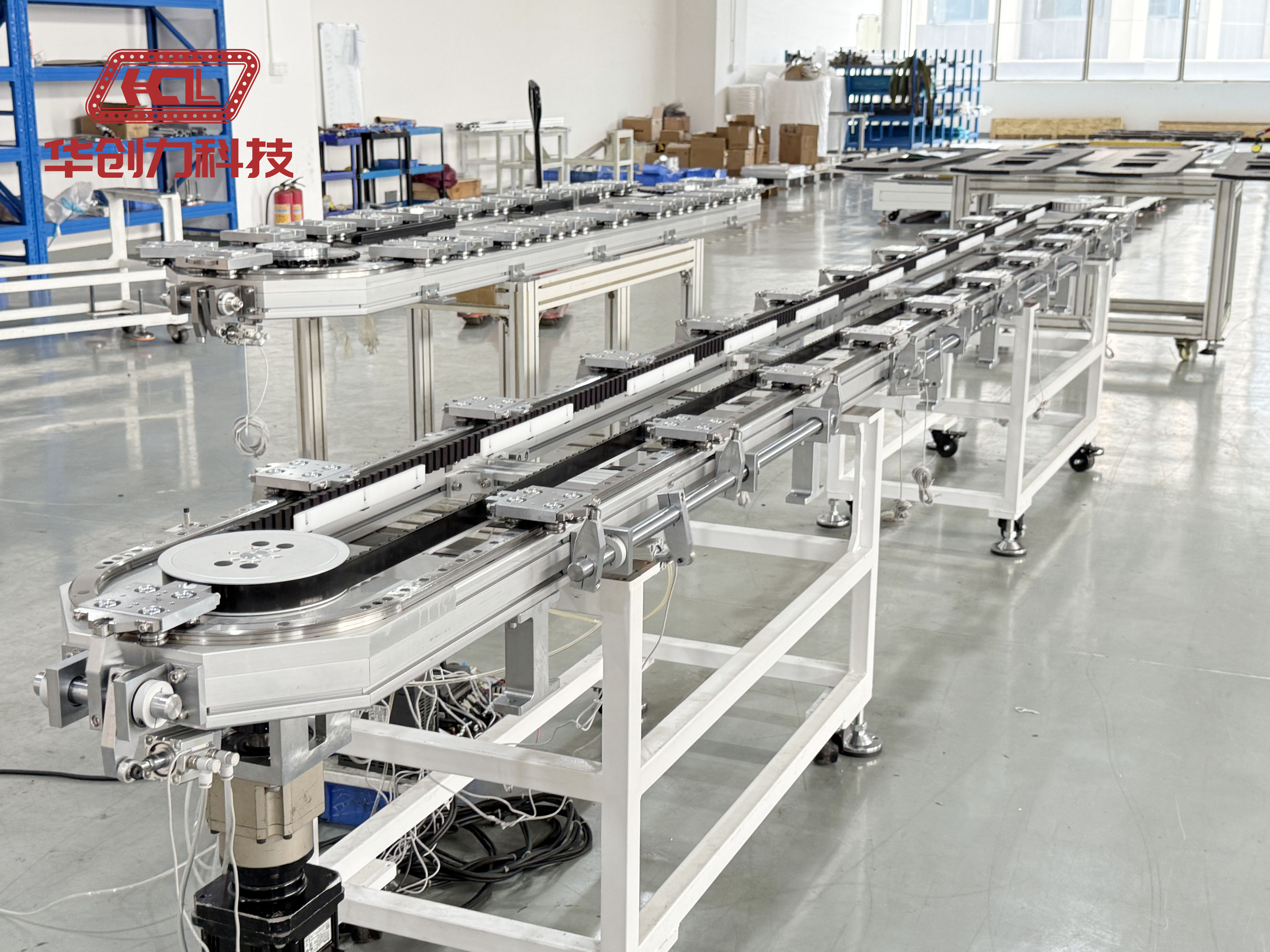

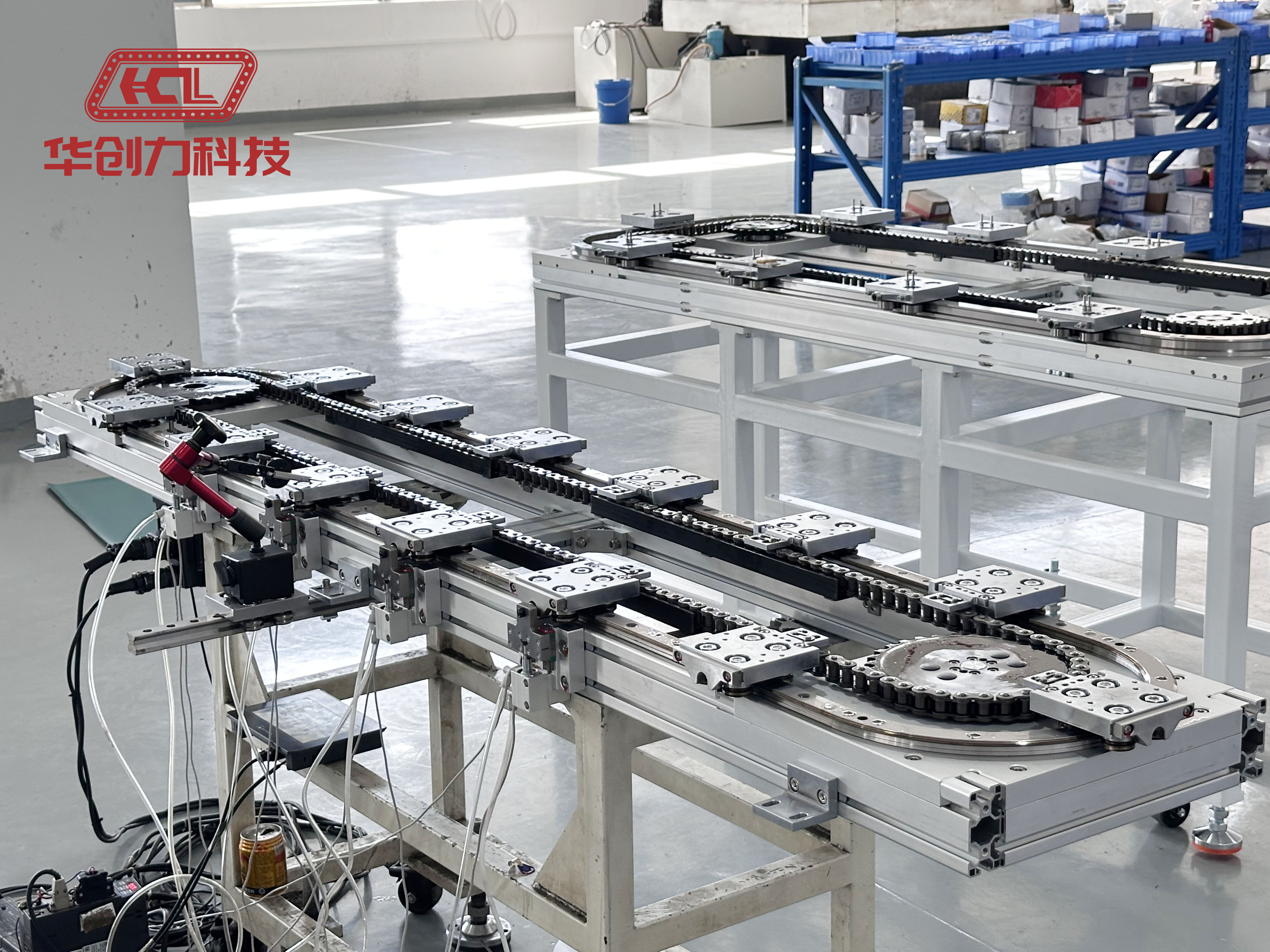

各个滑座通过同步带连接在一起，由同步带轮驱动同步带，同步带带动滑座在环形导轨上运动。

加上辅助定位装置，其重复定位精度可达±0.02mm。

这种类型可根据生产需要，选择任意长度的滚轮直线导轨段，组成各种规格和大小的环形导轨式循环流水线。

除了同步带之外，还可选择其它滑座连接/传动方式，比如链条、连杆、凸轮等。

高速环形流水线

是为适应市场对高速循环运动的需求而开发的产品，最高线速度可达2m/s。

通过螺杆驱动凸轮随动件，具有更大的驱动力；为了得到更大的驱动力，也可多个螺杆配合使用。

该系统还可提供偏载承受装置，来承受工作工位的额外作用力。在电子、包装等行业，作为高速环形流水线/环形装配线/环形生产线得到了广泛的应用。

具有积放功能的直线电机驱动环形流水线

采用磁悬浮直线电机驱动，每个小车可独立控制，实现独立的运动。

高刚性和高性能的环形导轨系统，确保在高速和快加减速的应用情况下的长使用寿命。

这种环形流水线的一大优点是：每个小车都是独立控制的，相当于一台独立的伺服电机，可通过编程设置不同的加减速曲线，实现自动生产中的缓冲功能。

03 环形导轨循环线的五大核心优势

高精度定位：环形导轨循环线采用精密加工的铝合金链节和淬硬精加工钢制导轨，运动惯性更小，负载更高。

通过弧形凸轮分割预加载荷于链节上，无回退误差，重复定位精度可达±0.05mm，且无需二次定位。

高效紧凑的设计：相比传统的生产装配线，环形导轨输送线的每个滑块代表一个工位，系统把各个工位尽量接近地放在一起。

这显著减少了工件在工位之间的移动距离，并尽量减少占地空间，实现了在有限空间内布置更多工位的高效布局。

灵活的配置与安装：环形导轨循环线可制造640mm-6000mm内任意长度输送线，可任意水平或竖直方向布置安装。

直线导轨的底部有凹槽，可以卡在T型导条的凸起上；T型导条放置在铝型材的T型槽中，使安装变得非常简易和方便。

高速度与长寿命：环形导轨系统运行速度快，集输送与定位一体，有效提升生产效率。

采用高强度材料制作而成，精度保持性好，耐磨，使用寿命长。带密封凸轮随动器和深沟球轴承，滚动件无需额外维护，使用过程无需频繁调整张紧，正常使用维护周期长达一年。

智能化控制：动力系统可选用伺服电机搭配减速机配置，可任意位置驻停，也可采用分割器加变频电机驱动。

铝制链节，需求功率更小，分度响应时间更短，可达120 cycles/minute，满足现代化智能制造对柔性生产的髙要求。

04 环形导轨循环线的广泛应用领域

环形导轨循环线以其独特的技术优势，在多个行业中获得广泛应用：

在汽车零部件行业，环形导轨循环线用于各种零部件的自动化装配与检测，提高了生产效率和产品质量。

在3C消费电子领域，系统的高精度特性满足了微小电子元件的精密装配要求，确保了产品的一致性。

在新能源领域，特别是在圆柱锂电池的生产中，环形导轨循环线用于自动注液、自动封装等工序，大大提高了生产效率和产品合格率。

在医疗耗品包装检测行业，系统的高洁净度要求和稳定可靠的性能，确保了医疗产品的生产质量和安全性。

在食品包装行业，环形导轨循环线凭借其卫生设计和稳定运行，实现了食品包装的自动化生产。

05 环形导轨循环线的安装与维护

简易安装流程

环形导轨循环线的安装设计十分人性化：

直线导轨的底部有凹槽，可以卡在T型导条的凸起上；T型导条放置在铝型材的T型槽中；螺栓通过直线导轨的沉头孔，拧入T型导条的螺纹中，把直线导轨固定在铝型材上。

直线导轨的安装铝型材的两端铣平后，把安装圆弧导轨用的基准铝板，架在两根直线导轨安装铝型材上；同时在两根直线导轨安装铝型材下，安装上铝型材支撑铝板。

滑座和同步带之间的连接安装也很简易，同步带上的安装孔已经打好，皮带扣用螺钉固定在上面。

低维护设计

环形导轨循环线采用优质轴承钢，核心传动部件轨道上定期使用润滑，滚动件无需额外维护。

使用过程无需频繁调整张紧，正常使用维护周期长达一年，显著降低了维护成本和停机时间，提高了设备利用率。

06 环形导轨技术的发展趋势

随着工业自动化水平的不断提高，环形导轨技术也在持续创新：

智能化与柔性化：采用直线电机驱动的环形导轨系统，每个小车可独立控制，实现独立的运动，满足了智能制造对柔性化生产的需求。

高速高精度化：市场对高速循环运动的需求推动着环形导轨技术向更高速度、更高精度方向发展，系统最高线速度可达3m/s。

模块化与标准化：环形导轨循环线的模块化设计使系统能够快速配置和安装，大大缩短了工程项目周期。

专用化与定制化：针对不同行业的特殊需求，环形导轨循环线也在向专用化方向发展，如重载带防护线体导轨可在油污环境下稳定工作。

---

随着工业自动化技术的不断发展，环形导轨循环线作为一种高效、精密、可靠的输送解决方案，已经成为现代智能工厂不可或缺的基础设施。

东莞市华创力科技有限公司作为一家集研发、生产、销售于一体的自动化科技企业，正致力于将高效的精密轨道输送线带入到每一个行业，共筑智能工业自动化的美好未来。

环形导轨循环线以其精度高、结构紧凑、运行稳定的独特优势，正在成为工业自动化领域的关键技术，推动着制造业向更高效、更智能的方向发展。
