环形导轨：驱动精密自动化生产线的核心循环引擎

摘要： 在追求高效率、高柔性和高精度的现代制造业中，环形导轨已成为精密自动化生产线不可或缺的核心部件。它如同生产线的“动脉”，实现了工序间的无缝衔接与物料的高速精准循环。本文将深入解析环形导轨的工作原理、核心优势及其在精密自动化生产线中的关键应用。

一、 什么是环形导轨？不仅仅是“一个圈”

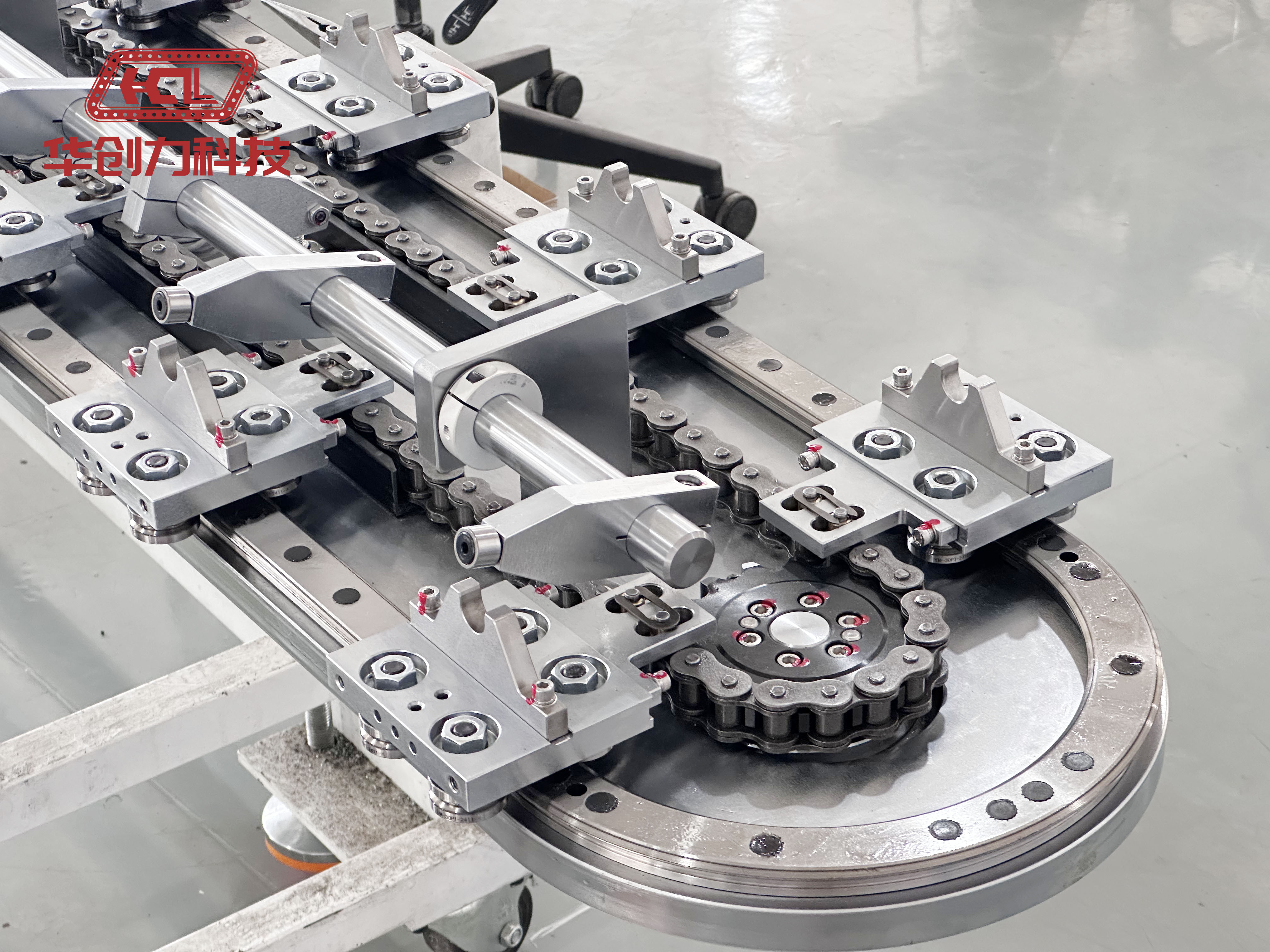

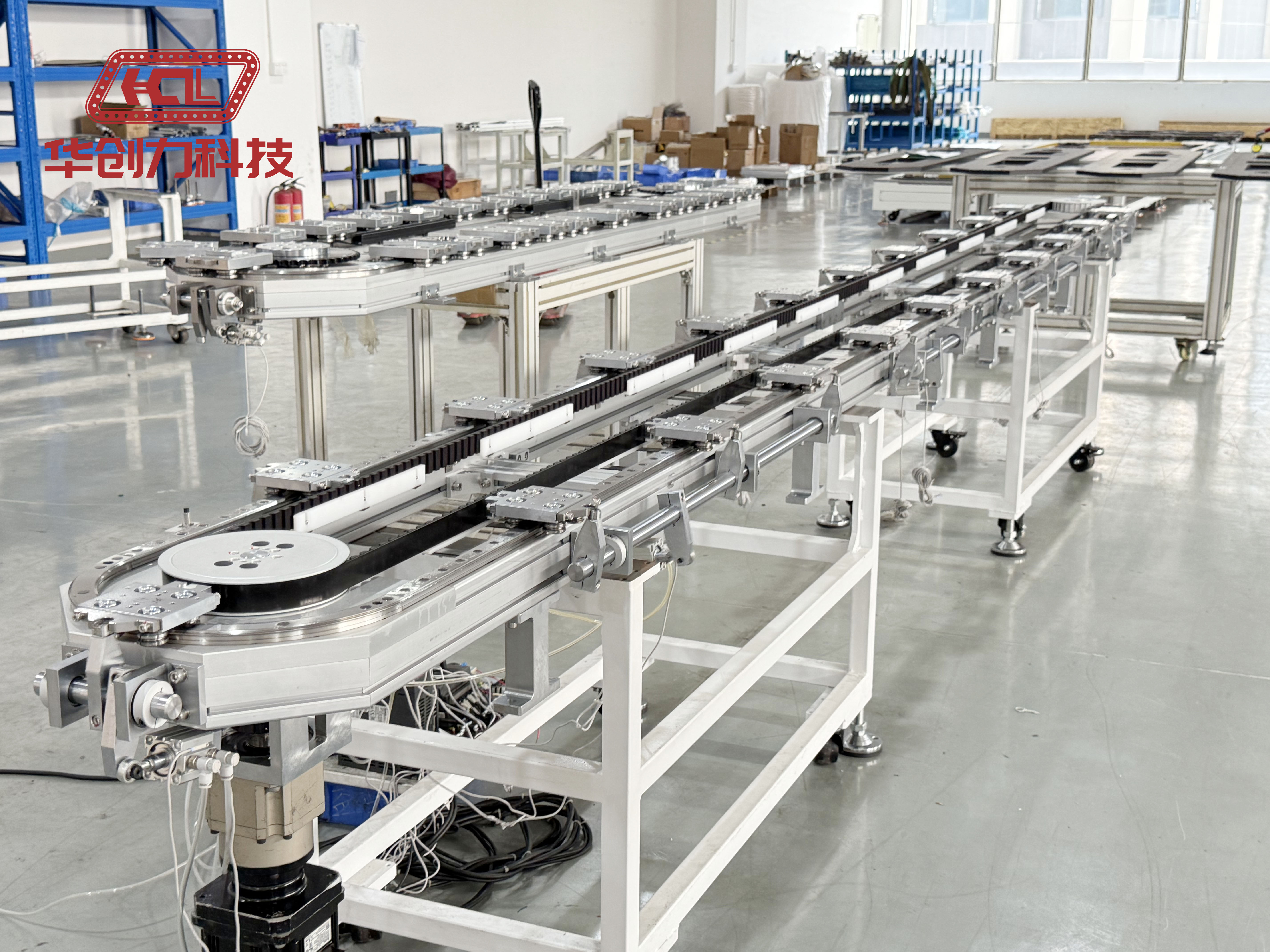

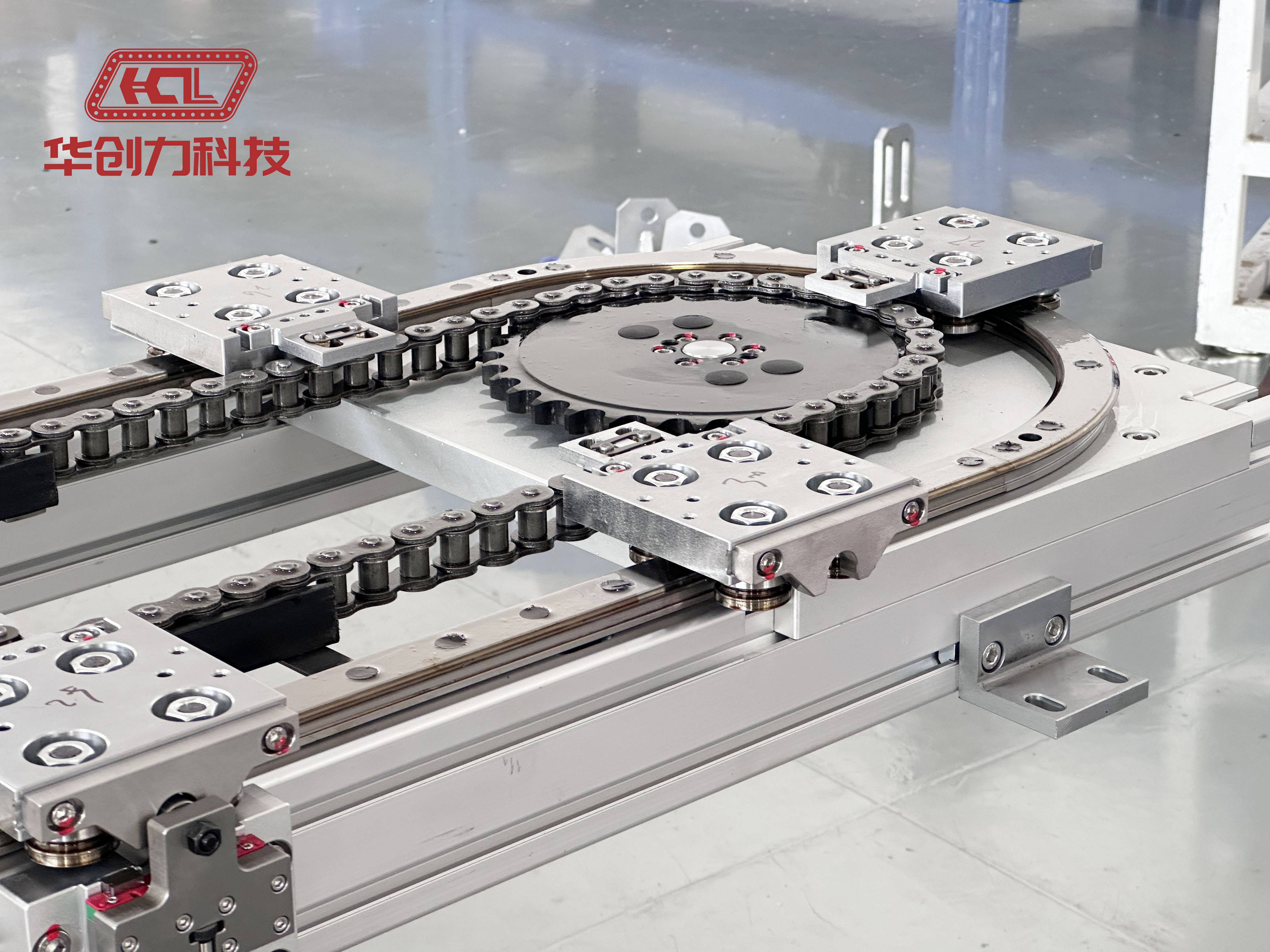

环形导轨，顾名思义，是一种形成闭合循环轨道的导轨系统。它通常由圆弧导轨段、直线导轨段、滑座、滚轮（或滑块）以及驱动系统（如同步带、链条或螺杆）组成。

与传统的直线导轨只能进行单向线性运动不同，环形导轨通过精密的轨道设计和滑座连接，使安装在滑座上的工件、治具或执行机构能够在一个封闭的环路内，实现连续、循环、不间断的运动。

您可以将其理解为：

• 一个“轨道式”的传送带，但精度、刚性和速度远超普通传送带。

• 一个“可编程”的旋转分度盘，但行程更长，布局更灵活，可轻松集成直线工位。

二、 环形导轨的核心优势：为何它能成为精密自动化生产线的首选？

在构建精密自动化生产线时，环形导轨凭借其独特优势，解决了传统输送方式的诸多痛点：

1. 高精度与高重复定位精度

   • 环形导轨采用与直线导轨类似的滚轮或滚珠结构，经过精密研磨和热处理，能够实现微米级的运行精度和高重复定位精度，确保每个工位的加工或检测动作准确无误。

2. 高速度与高稳定性

   • 优化的刚性结构和低摩擦系数，使得滑座可以在高速下平稳运行，极大缩短了节拍时间，提升了精密自动化生产线的整体产出效率。同时，其高刚性能够有效抵抗运行中的振动和冲击。

3. 卓越的灵活性与模块化设计

   • 用户可以根据生产工艺需求，自由组合直线段和圆弧段的长度与数量，形成矩形、椭圆形或其他多边形布局。这种模块化设计使其能完美适应不同的车间布局和复杂的生产流程，是精密自动化生产线实现柔性制造的关键。

4. 无缝衔接，空间利用率高

   • 环形导轨将多个独立的加工工位连接成一个紧凑的有机整体，实现了物料在工位间的“零间隔”输送，避免了传统机器人或龙门架上下料所需的大量过渡空间，极大地优化了设备占地面积。

5. 易于集成与自动化控制

   • 环形导轨系统通常与伺服电机、PLC等控制系统完美结合，可以实现精确的定点停车、变速运动和多工位同步操作，轻松融入整个精密自动化生产线的控制网络中。

三、 关键应用场景：环形导轨在精密自动化生产线中大放异彩

环形导轨的应用几乎覆盖了所有需要循环作业的精密制造领域：

• 智能装配与检测线

  • 在3C电子、汽车零部件、半导体等行业，产品需要在多个工位上完成螺丝锁付、点胶、焊接、视觉检测等工序。环形导轨可精准地将产品流转至每个工位，实现全自动化作业。

• 高速点胶/涂胶系统

  • 对于PCB板或小型工件，环形导轨可带动点胶阀沿复杂路径（如边框）进行高速、高精度的涂胶作业，效率远超人工。

• 物料搬运与分拣系统

  • 在物流仓储、食品包装等领域，环形导轨可作为高速分拣机的核心，带动抓取机构循环运动，实现货物的快速识别与分流。

• 多工位测试与老化线

  • 产品需要经过多个测试环节或长时间的老化过程。环形导轨可以形成一个巨大的循环回路，承载产品依次通过所有测试工位，并最终回到起点，完成全流程验证。

四、 选型指南：如何为您的精密自动化生产线选择合适的环形导轨？

在选择环形导轨时，需要综合考虑以下几个核心参数：

1. 精度要求：明确您的重复定位精度和运行平行度要求。

2. 负载与力矩：计算滑座上工件、夹具的总重量以及运行中可能产生的偏心力矩。

3. 运行速度与加速度：根据生产节拍确定所需的最大速度和加速度。

4. 布局与尺寸：规划轨道的整体形状（如矩形、椭圆形）、直线段长度和圆弧半径。

5. 驱动方式：同步带驱动成本较低，适合长行程、高速轻载；螺杆驱动精度和刚性更高，适合短行程、重载场合。

五、 总结与展望

总而言之，环形导轨已不再是简单的功能部件，而是构建现代精密自动化生产线的战略性组件。它通过提供一种高效、精准、紧凑且柔性的循环运动解决方案，彻底改变了多工位自动化设备的布局和效能。

随着工业4.0和智能制造的深入推进，环形导轨与机器人、机器视觉、IoT等技术的融合将更加紧密，未来必将为打造更智能、更高效的“无人化”工厂发挥更核心的作用。
