UML类图学习笔记

最近在学习设计模式的相关知识,所以会接触到很多UML类图。以前学习《软件工程》这个课程的时候学过UML类图,但是没有引起重视,所以现在重新学习UML类图的相关知识。
我们首先以一个图示样例来进行讲解。

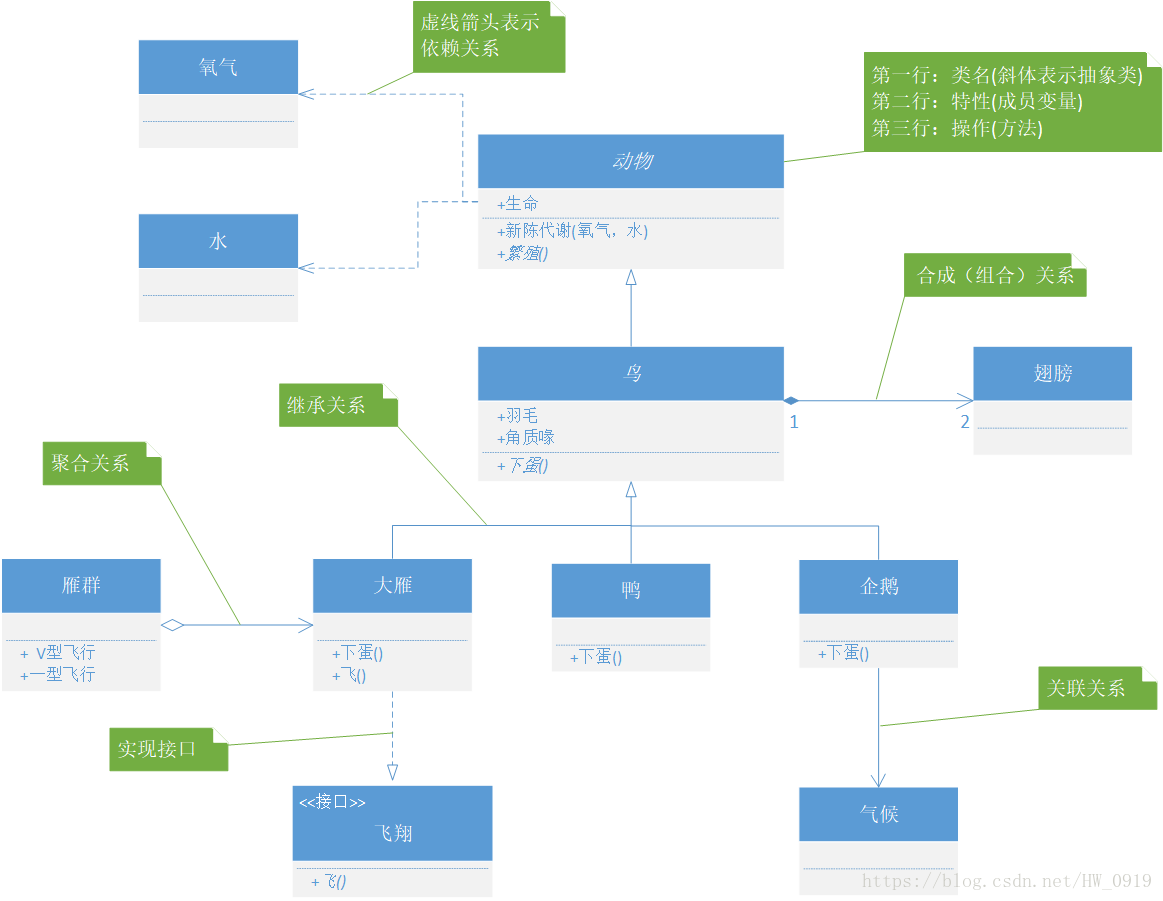

UML类图各种关系示例

1. 类和接口


  1. 类在UML类图中表示为一个三行的矩形框,其中第一行表示类的类名;第二行表示类的成员变量;第三行表示类的方法名。
    其中类名或者方法名为斜体字表示该类(方法)为抽象类(方法)。
    成员变量和方法前的符号表示访问修饰符,其中"+“表示public,”_“表示private,”#"
    表示protected。
  2. 接口
    接口在UML类图中表示为一个两行的矩形框,其中第一行表示接口的接口名,头上还有一个<>标志;第二行表示接口的方法名,注意接口中的方法都为抽象方法。其他通类的UML图一致。

2. 类(接口)之间的关系

  1. 继承关系
    继承(Extends)关系在UML类图中使用“实线+空心三角形”表示,三角形指向基类,如上图中的“鸟”和“动物之间”的关系。
  2. 接口实现关系
    实现(Implement)关系使用“虚线+空心三角形”表示,三角形指向接口,如上图中的“大雁”和“飞翔”之间的关系。
  3. 关联关系
    关联(Association)关系在UML类图中使用“实线箭头表示”,如上图中的“企鹅”与“气候”之间的关系,企鹅需要“知道”气候的变化。关联关系体现的是两个类、或者类与接口之间语义级别的一种强依赖关系,比如我和我的朋友;这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的,一般是长期性的,而且双方的关系一般是平等的、关联可以是单向、双向的。
public class Penguin extends Birds {
	private Climate climate;   //气候
}
  1. 组合(合成)关系
    组合(Composition)关系在UML类图中使用”实心菱形+实线箭头“表示,连线两端的数字被称作基数,表明这一端的类可以有多少个实例,如图中的“鸟”和“翅膀”之间的关系。组合关系体现的是一种强的”拥有“关系,体现了严格的部分和整体的关系,部分和整体的生命周期是一样的。体现的是一种“contains-a”的关系,这种关系比聚合更强,也称为强聚合;他同样体现整体与部分间的关系,但此时整体与部分是不可分的,整体的生命周期结束也就意味着部分的生命周期结束。
public Birds extends Animal {
	private Wing wing;
	public Birds(){
		this.wing=new Wing();
	}
}
  1. 聚合关系
    聚合(Aggregation)关系在UML类图中使用“空心菱形+实线箭头”表示,聚合表示一种弱的“拥有”关系,体现的是A对象可以包含B对象,但B对象不是A对象的一部分。如上图中的“大雁”和“雁群“之间的关系。体现的是整体与部分、拥有的关系,即“has-a”的关系,此时整体与部分之间是可分离的,他们可以具有各自的生命周期,部分可以属于多个整体对象,也可以为多个整体对象共享
public class WideGooseAggregate extends Birds implement IFly {
	private WideGoose[] arrayWideGoose;
}
  1. 依赖关系
    依赖(Dependency)关系在UML类图中使用“虚线箭头”表示,如图中的“动物”和“氧气”、“水”之间的关系。依赖关系是各种关系之间耦合度最小的一种关系,表示一个类A使用到了另一个类B,而这种使用关系是具有偶然性的、临时性的、非常弱的,但是B类的变化会影响到A。一般是类B的对象是作为类A的局部变量,生命周期随着方法的执行完毕而消亡。
public abstract class Animal {
	public metabolism(Oxygen oxygen, Water water){
	}
}
