蓝桥杯单片机---矩阵键盘单击、长按、双击检测

一：文章概述

      本文章基于我上篇博客有关独立按键单击、长按以及双击状态的检测思路进行分析改善实现了对蓝桥杯单片机4*4矩阵键盘的单击、长按、双击状态的检测。整个代码实现思路主要由两部分组成：1、在定时器中每隔2ms进行一次按键键值的读取判断矩阵键盘中哪个按键被按下（矩阵键盘按键键值规定为0-15）。2、Key_Scan_Board()函数读取到键值代表按键第一次已经被按下后执行KeyState1()判断该键值所代表按键的状态。具体实现思路见代码注释及下文分析。

二：键值获取原理（Key_Scan_Board()函数分析）

step1：依次将其中一行置为低电平，其他行为高电平

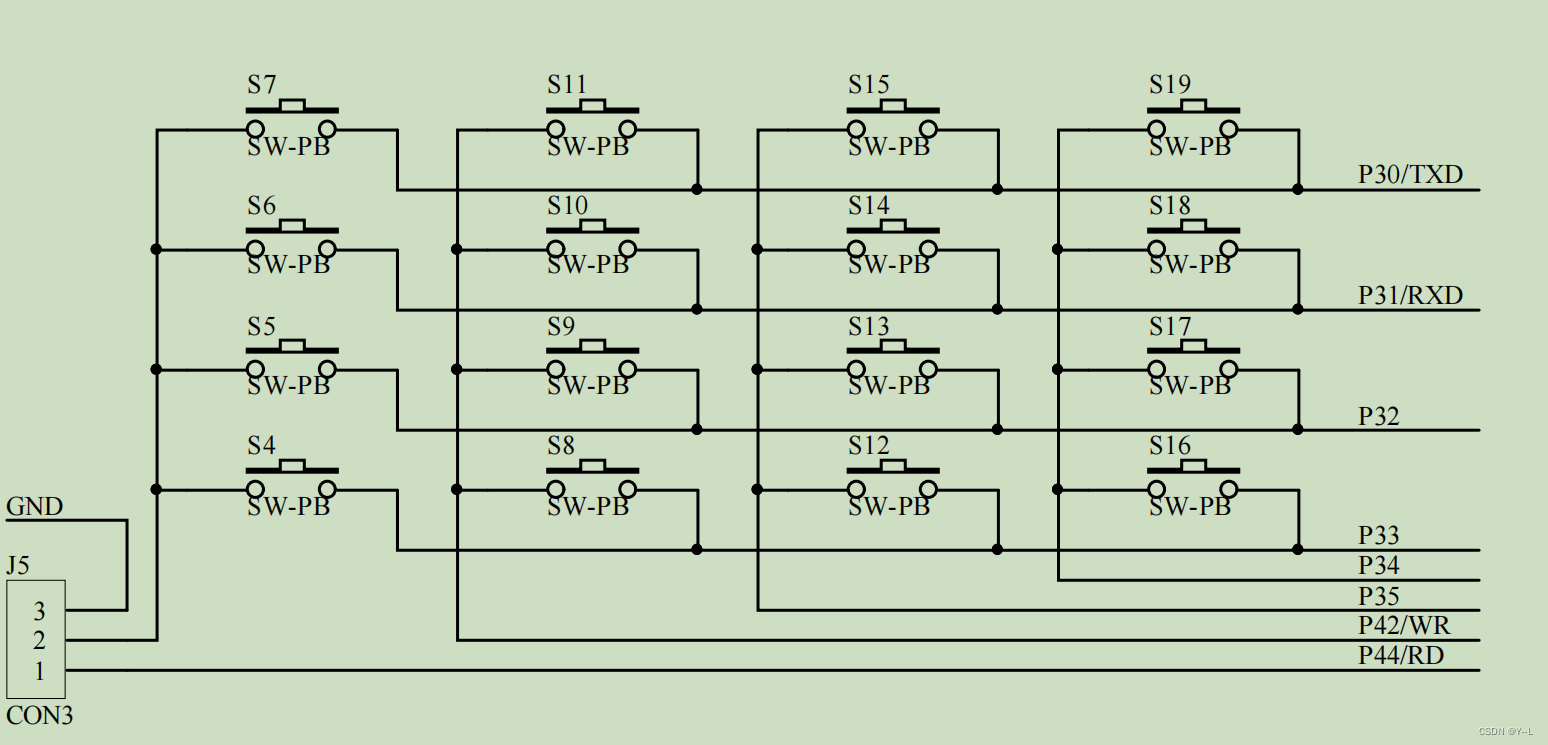

由图可知矩阵键盘4行都连接在单片机P3口上，因此可以直接对P3口进行操作不再单独进行位操作，使用for循环轮流将每一行置低电平。

for(i=0;i<=3;i++)
    {
        P3=(P3|0xFF)&(~(1<<i));

    }

step2：依次判断矩阵键盘每一列是否读出低电平

如果在第i行为低电平时第j列读出低电平表示KEY[i,j]按下，无按键按下时键值为0xFF。

step3：返回按键键值

矩阵键盘每行四个，键值设置为0-15，第i行第j列的键值即为value=i*4+j;

三：代码解析

3.1 board_key.c

#include "board_key.h"

sbit L0=P4^4;  //矩阵键盘每列引脚定义
sbi
