系统分析与设计——homework 4

1、 用例建模

• a. 阅读 Asg_RH 文档，绘制用例图。 按 Task1 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸


• b. 选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。并满足以下要求：

  • 对比 Asg_RH 用例图，请用色彩标注出创新用例或子用例
  • 尽可能识别外部系统，并用色彩标注新的外部系统和服务

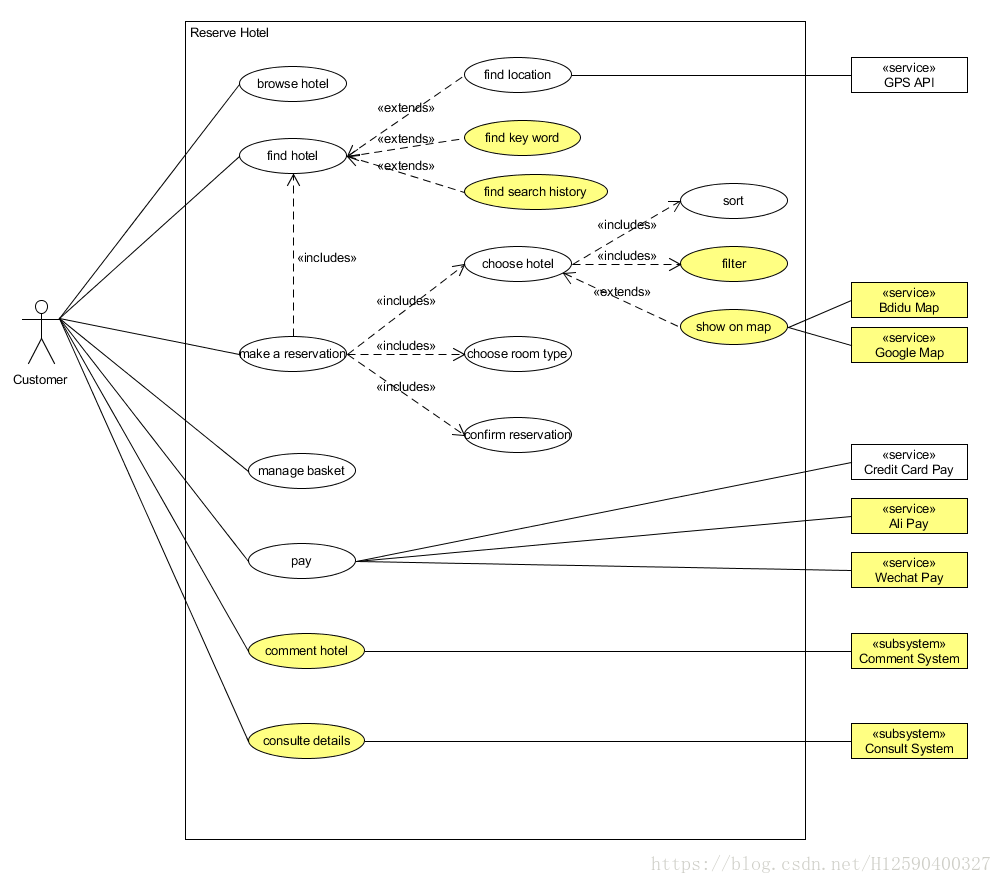

  我选择了携程的预定酒店的用例如下，


• c. 对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法
  1）充分进行市场调研，研究不同地区用户使用习惯的共同点和不同点，根据用户需求对已有功能进行改进创新，或增加新功能。
  2）要关注当前热门新兴技术的发展，把项目功能与新技术结合起来，才能做到不断地创新。

• d. 请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）

编号	名称	重要性	预计工作量(人天)	故事描述	注意事项
0	浏览旅馆	7	6	用户进入首页，能看到推荐旅馆列表	根据入住热度/类型/区域景点分栏目显示推荐
1	搜索旅馆	9	10	用户根据目的地/用房日期区间/关键字查找相关旅馆
2	展示旅馆位置在地图上	7	5	在微型地图显示所选旅馆的周边信息	通过百度地图/谷歌地图展示旅馆周边信息
3	选择旅馆	6	7	选择某个旅馆	在推荐列表/搜索列表/地图上选择某个旅馆
4	选择房间类型	6	4	在之前选择的旅馆中选择所提供的房间类型
5	下订单	6	3	选择好旅馆和房间后，填写个人信息	酒店一方具体信息自动补全，只需填写个人手机号/身份证明/备注等信息
6	支付	6	3	确认订单信息后，选择支付方式	提供信用卡/支付宝/微信第三方支付渠道
7	咨询旅馆详情	5	3	在相应旅馆页面向客服或者曾经的顾客发起咨询
8	评价旅馆	5	5	从旅馆退房后可以对旅馆进行评价

2、业务建模

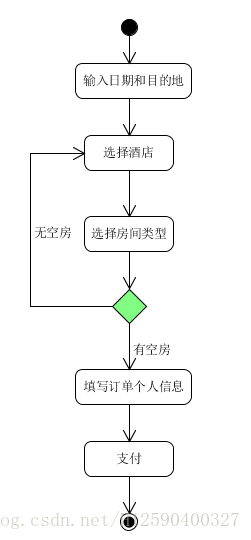

• a. 在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。

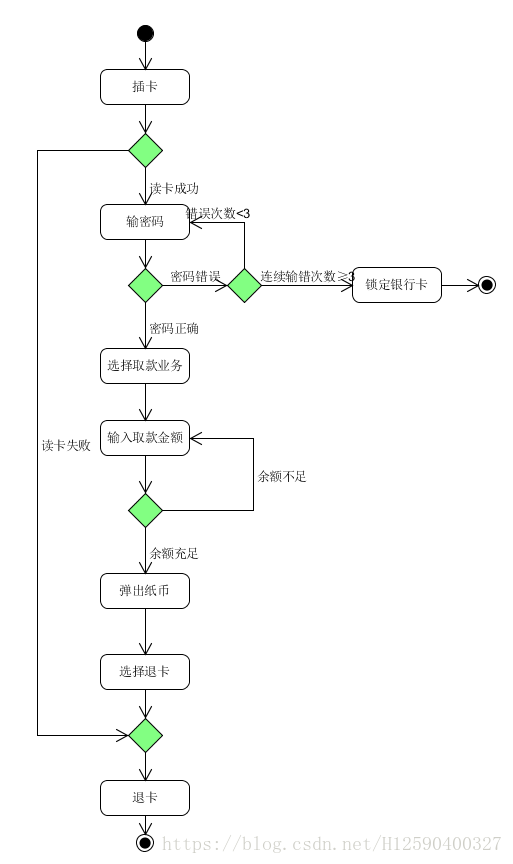

• b. 选择你身边的银行 ATM，用活动图描绘取款业务流程

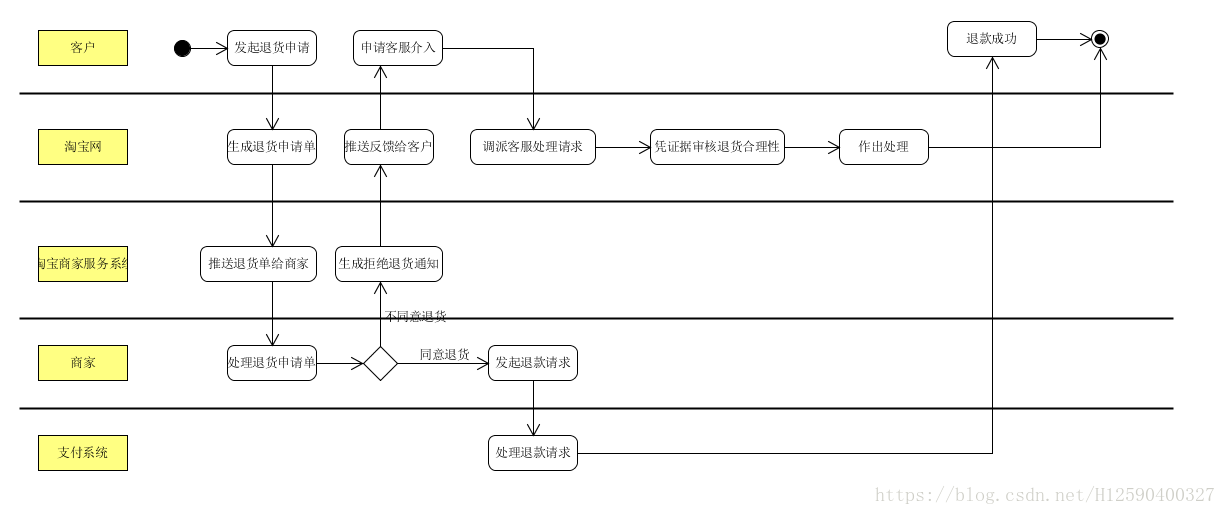

• c. 查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例


3、用例文本编写

在大作业基础上，分析三种用例文本的优点和缺点

用例文本	优点	缺点
brief 用例	一段式，耗时几分钟就能快速了解主题和范围	不够细节，只描述了主成功场景
casual 用例	几段式，相比摘要覆盖多了几个不同场景	在项目后期进行开发时会显得要求不清晰，不利于深入分析需求
full 用例	详细编写所有步骤和各种变化，包括前后置条件，能够直接作为编码的逻辑参考	需要耗费巨量时间，只能对于具有重要架构意义和高价值用例详细编写
