深度卷积模型：案例研究

一、实例探究
二、经典网络
三、残差网络
四、残差网络为什么有用？
五、Networks in Networks and 1x1 Convolutions
六、谷歌Inception网络简介
七、Inception网络
八、迁移学习
数据扩充
十一、计算机视觉现状

一、实例探究

经典的CNN网络：

LeNet-5
AlexNet
VGG

除了CNN外，还有ResNet(残差网)
后面还会介绍Inception Neural Network

了解这些经典的网络，会对CNN的构建提供不错的想法。

二、经典网络

LeNet-5
LeNet-5可以用于识别手写数字，下图是一个LeNet-5的模型结构；LeNet-5包含卷积层、池化层和全连接层，使用的池化层都是average pool，总共包含了60k个参数，从左至右看，图片的宽度和高度都在减小，信道数量在增加。

这类模型如今还经常使用，即一个或多个卷积层后面跟着一个池化层，然后又是若干个卷积层再接一个池化层，然后是全连接层，最后是输出。
过去的人经常使用sigmoid和tanh函数，而不是relu；LeNet-5模型中使用的就是sigmoid和tanh函数。
AlexNet

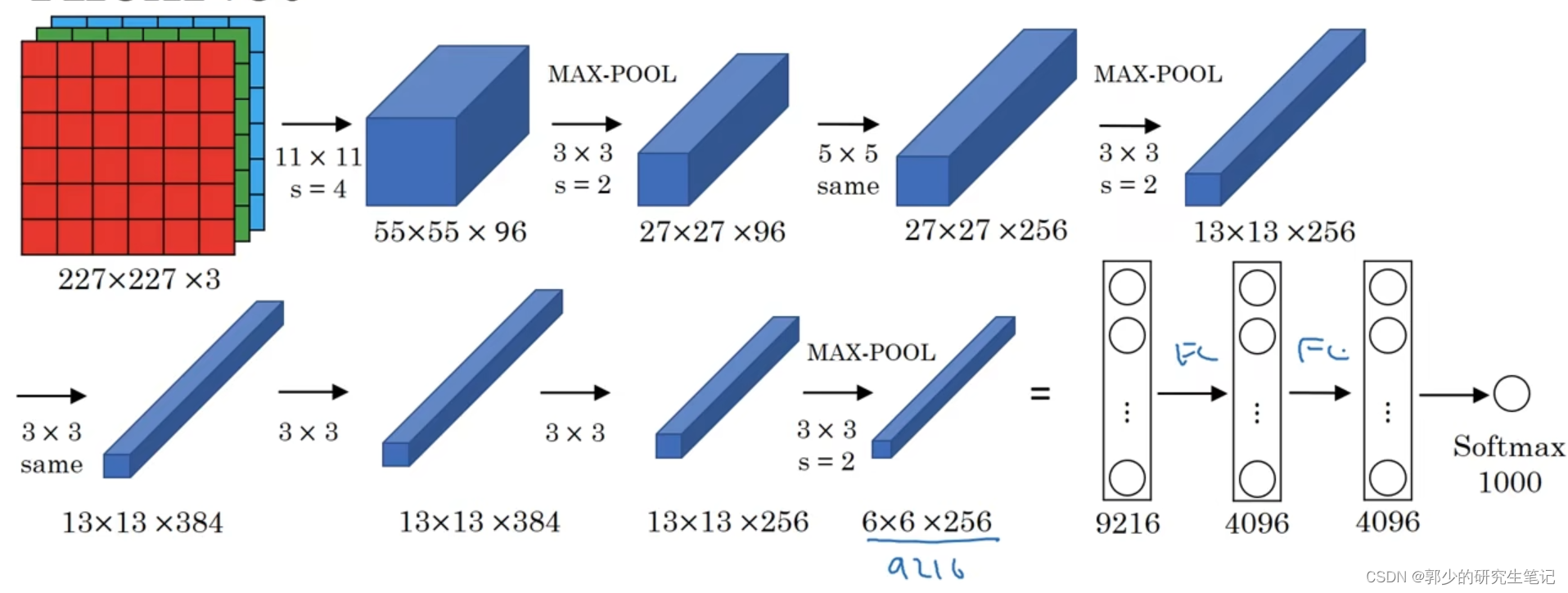

下图是AlexNet的结构图，图中的same表示same convolutions。

AlexNet与LeNet有很多相似之处，不过AlexNet要大得多，AlexNet大约有60M个参数；AlexNet使用了relu激活函数，POOL使用的max pool。
VGG-16

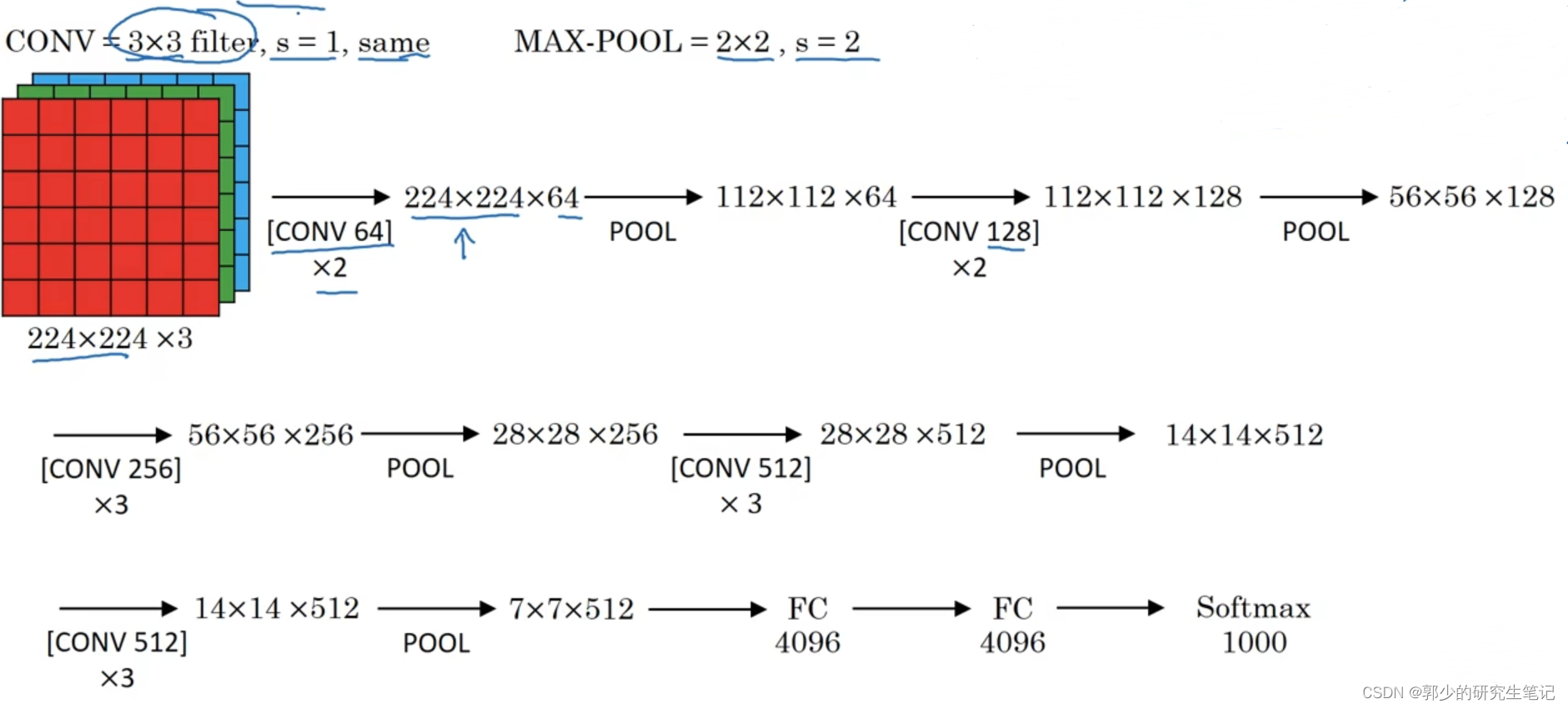

VGG-16网络没有那么多超参数，这是一种只需要专注于构建卷积层的简单网络。结构如下图：

VGG-16网络总共包含约1.38亿个参数；随着网络的加深，图像的高度和宽度都在以一定的规律不断缩小，每次池化后刚好缩小一半，而通道数量在不断增加，而且刚好也是在每组卷积操作后增加一倍。也就是说，图像缩小的比例和通道数增加的比例是有规律的。

三、残差网络

非常非常深的神经网络是很难训练的，因为存在梯度消失和梯度爆炸问题。解决的方法之一是：跳跃连接（Skip connection），使用跳跃链接的网络被称为残差网络 (Residual Networks，ResNets)。

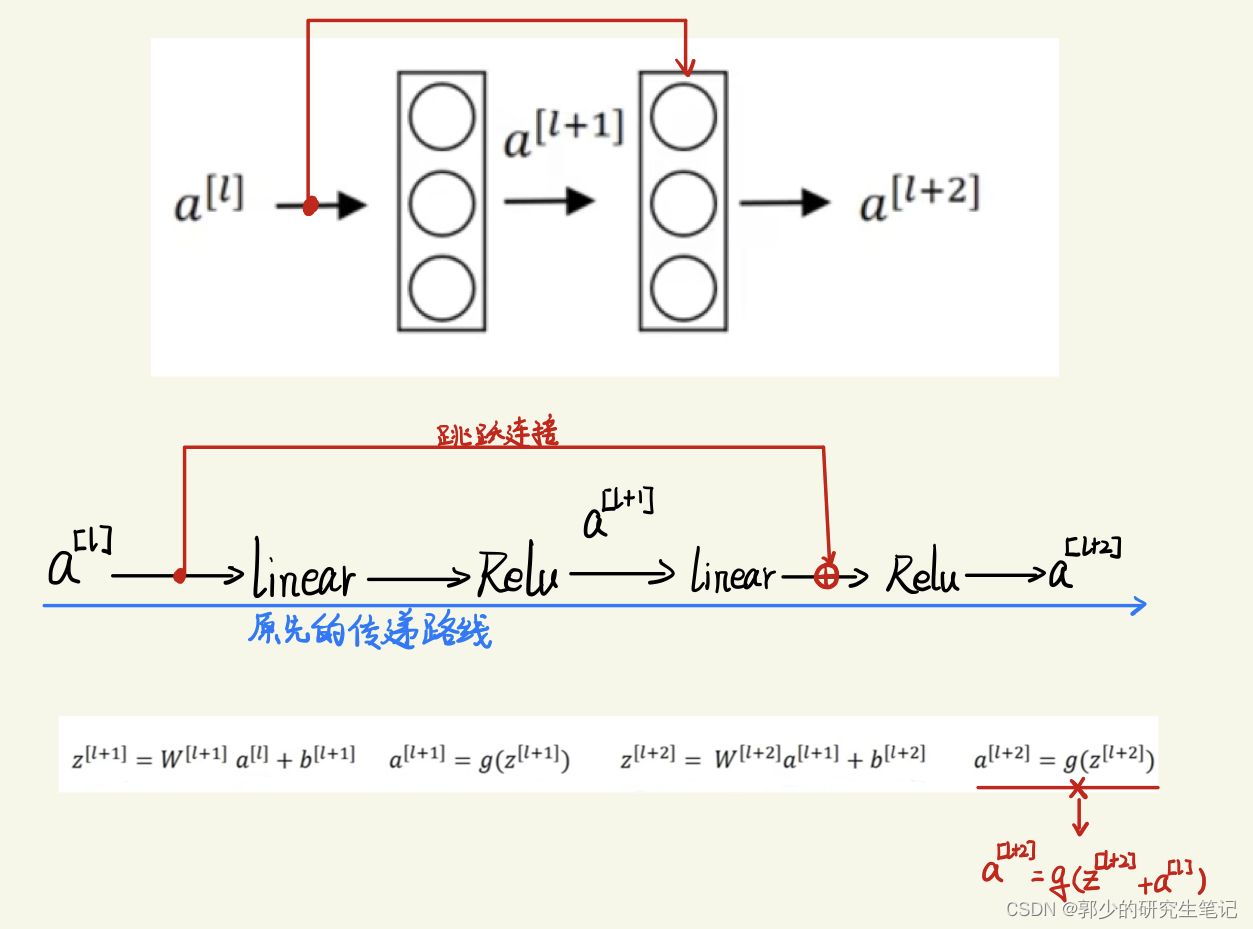

ResNets是由残差块（Residual block）构建的，什么是残差块呢？如下图两层的神经神经网络：

a^[l]跳过一层直接连接到a^[l+2]的输入，这就是跳跃连接，这两层的神经结点就叫做残差块。
所以构建一个ResNet网络就是将多个这样的残差块堆积在一起，形成一个深度神经网络。

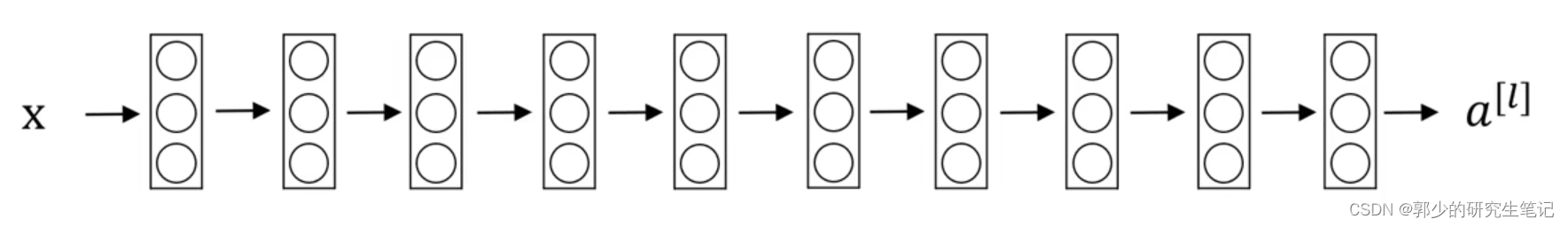

下图是一个普通的神经网络(Plain network)：

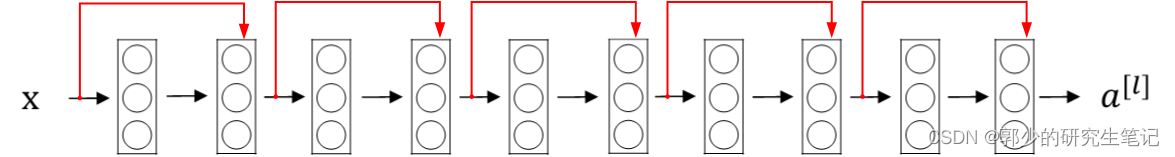

将此plain network变成ResNet的方法是每两层加上跳远连接，构成残差块，从而构成残差网：
当我们在训练普通神经网络时，随着网络深度的加深，训练错误会先减少，然后增多。而理论上，随着网络深度的加深，应该训练得越来越好才对。但实际上，如果没有残差网络，对于一个普通网络来说，深度越深意味着用优化算法越难训练，训练错误会越来越多。
但ResNets就不一样了，即使网络再深，训练误差呈下降趋势，就算是训练深达100层的网络也不例外。这种方式确实有助于解决梯度消失和梯度爆炸问题，让我们在训练更深网络的同时，又能保证良好的性能。

四、残差网络为什么有用？

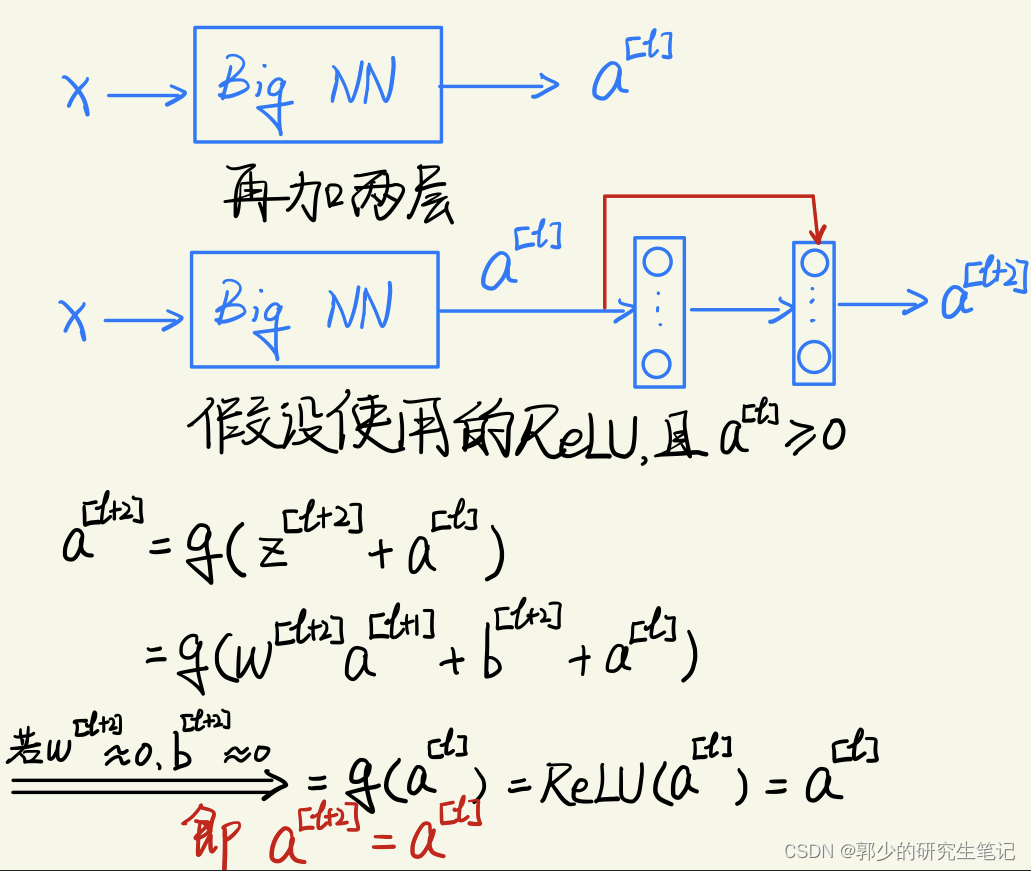

如下图，在原有的神经网络上加上一个残差块，假设使用的激活函数是ReLU且a^[l]≥0。当w^[l+2]和b^[l+2](可以通过正则化或者权重衰减可以将w和b约等于0)约等于0时，可以推导出a^[l+2]=a^[l]。
在这里插入图片描述
也就是说，加上了残差块后的深层模型有着和原始模型不逊色的功能；若当网络多的两层是不合理的，残差网可以通过学习得到a^[l+2]=a^[l]这个等式，变成原来的网络。
另一方面，假设很深的时候梯度消失了，加了残差层的网络可以退回到梯度消失之前。

还有一点值得注意
（1）ResNets使用了许多same卷积保证a^[l]和a^[l+2]维度相同

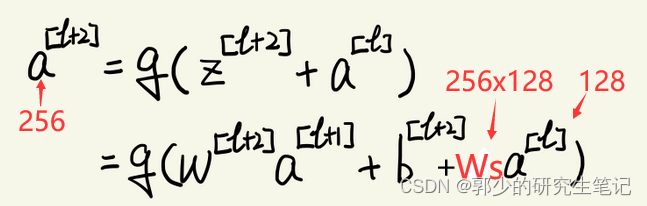

（2）当a^[l]和a^[l+2]维度不相同时，如a^[l+2]维度时256，而a^[l]维度是128，可以通过添加维度是256 * 128 的w_s矩阵与a^[l]相乘，将a^[l]维度变成256。
w_s不用设置，是网络通过学习得到的参数。

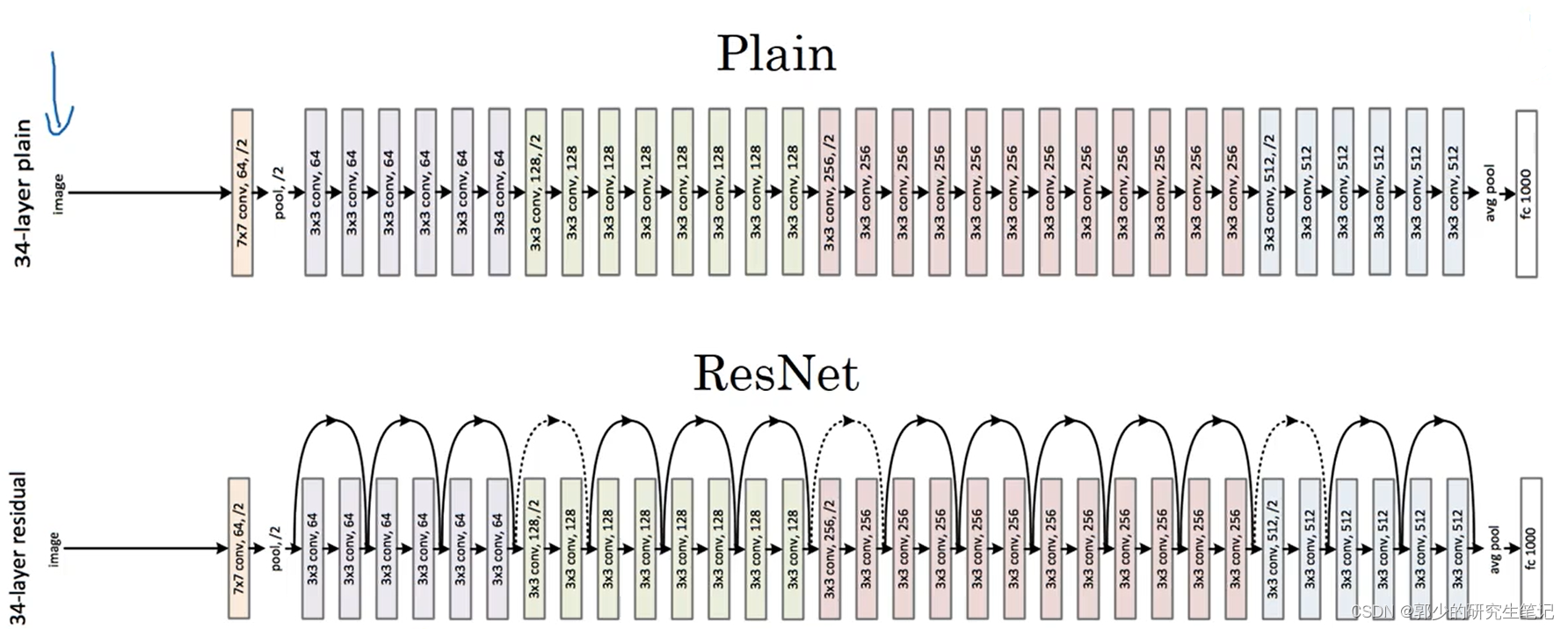

下图显示了如何将CNN转换成ResNets：

网络中使用了大量的3 * 3same卷积，确保a^[l]和a^[l+2]维度相同

五、Networks in Networks and 1x1 Convolutions

为什么要做1x1的卷积？

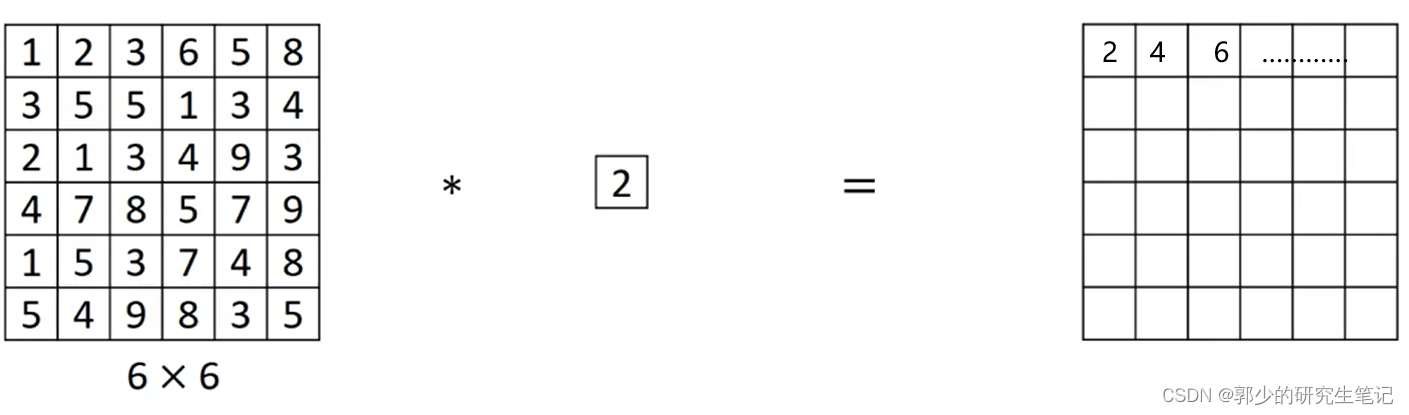

对于单个1x1的卷积，意义相当于乘积：

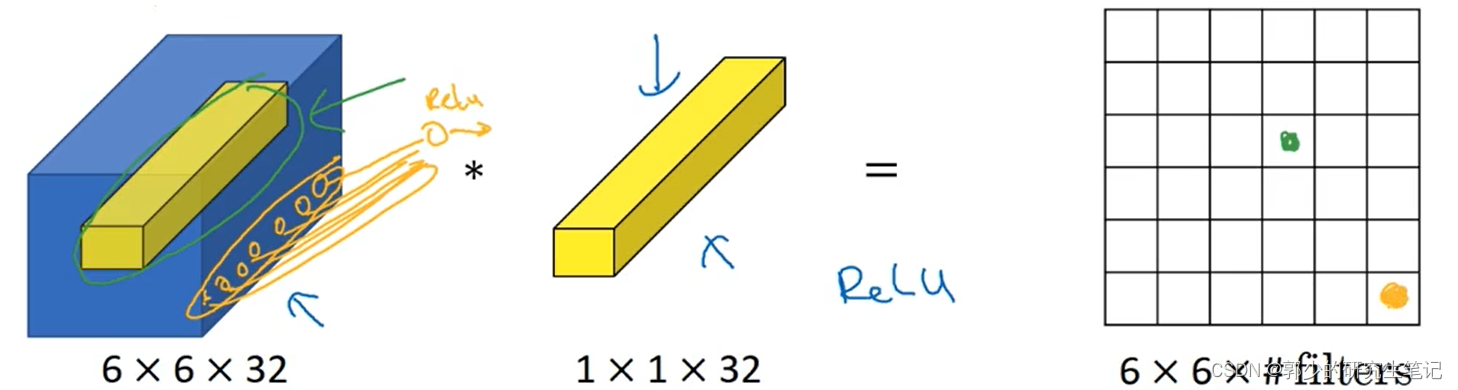

对于多个filter，意义就不同了。如下图，卷积过程就是输入数据n_c维度上的数据与filter相乘再相加，可以看作输入数据n_c维度的全连接层，w就是filter。然后filter可以有多个，也就相当于有多个全连接的神经节点了。

所以1×1卷积可以从根本上理解为对这32个不同的位置都应用一个全连接层，全连接层的作用是输入32个数字（在36个单元上重复此过程）,输出结果是6×6×#filters（filter数量），以便在输入层上实施一个非平凡（non-trivial）计算。
1x1的卷积的应用：

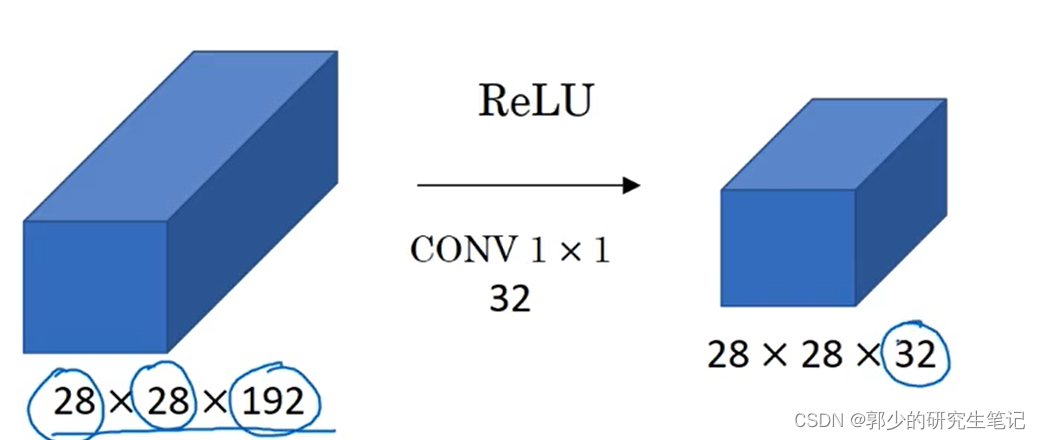

可以使用1x1的卷积在不减少n_H和n_W的情况下压缩通道数(n_C)，如下图：

当然也可以保持n_C的维度依然是192，如此1×1卷积只是添加了一层非线性函数，让网络学习更复杂的函数。

六、谷歌Inception网络简介

Inception网络的作用是代替人工来确定卷积层中的过滤器类型，或者确定是否需要创建卷积层或池化层，虽然网络架构会因此变得更加复杂，但表现却非常好。

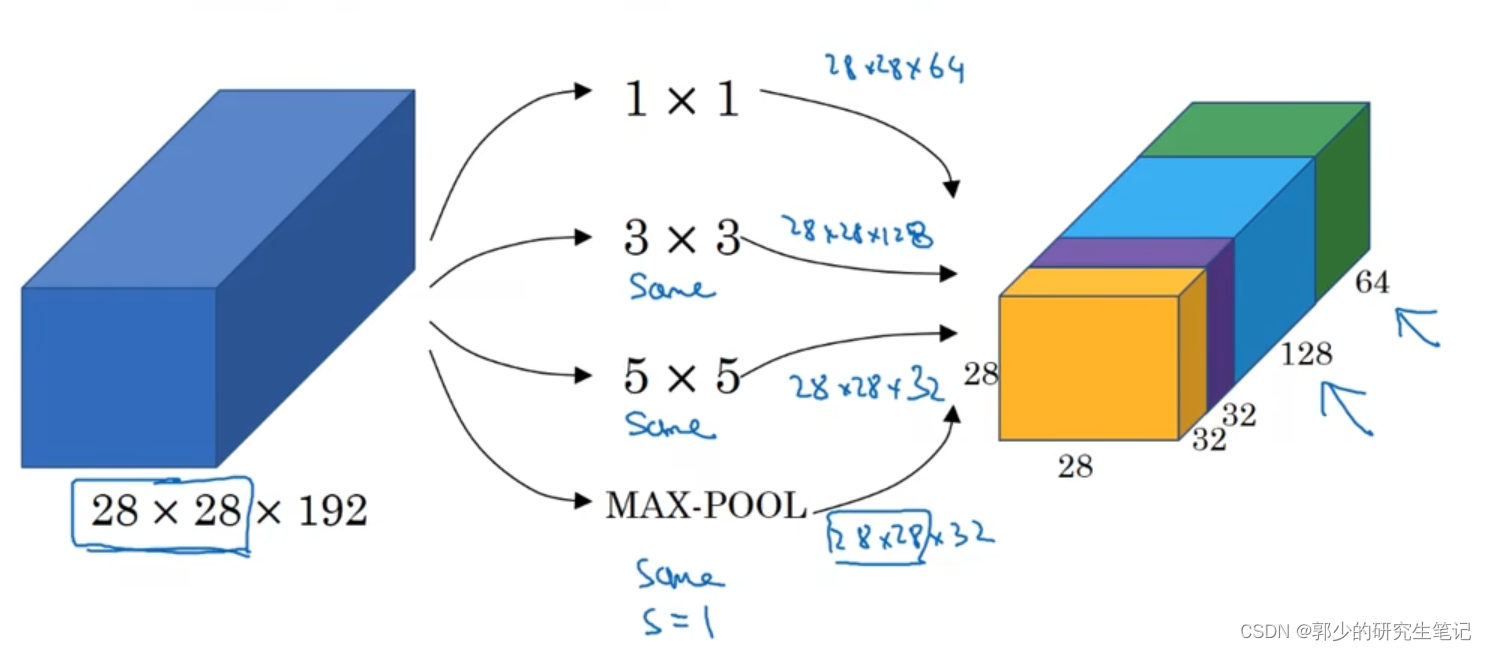

Inception网络可以在单层网络上使用多个不同尺寸的filter，进行same卷积操作，再将卷积结果拼接起来。此外，还可以将CONV layer与POOL layer混合，同时实现各种效果。

与其它只选择单一尺寸和功能的filter不同，Inception Network使用不同尺寸的filters并将CONV和POOL混合起来，将所有功能输出组合拼接，再由神经网络本身去学习参数并选择最好的模块。

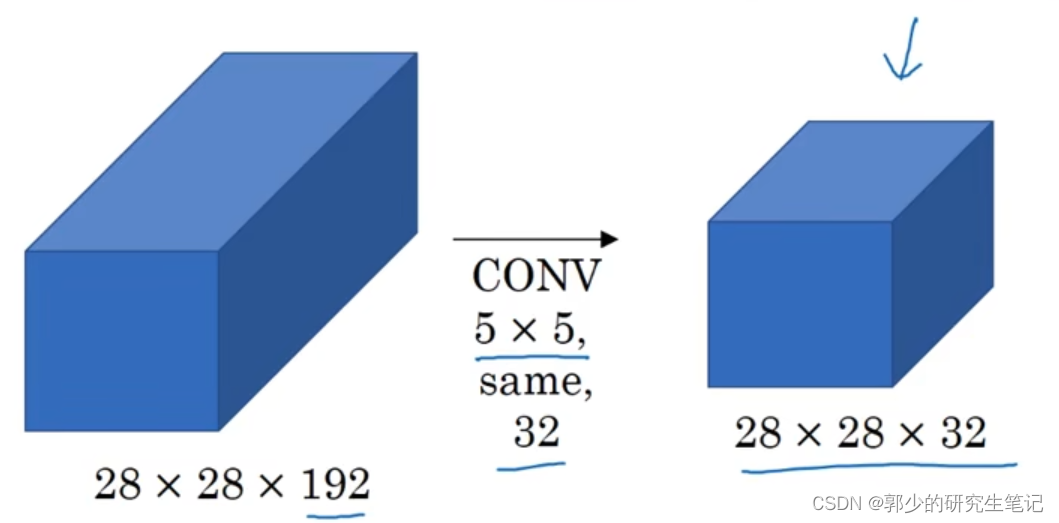

但是Inception Network计算量很大，如下图中的计算：

这里需要进行(28x28x32)x(5x5x192)≈1.2亿次乘法计算【有(28x28x32)个结果，每个结果需要(5x5x192)次乘法运算】
但可以引入1x1 Convolutions来减少计算量，通常我们把该1x1 Convolution称为“瓶颈层”（bottleneck layer）如下图：

注意上面两幅图输出的维度都是一样的，但只需要进行(28x28x16)x(1x1x192)+(28x28x32)x(5x5x16)≈1204万次乘法运算，计算成本下降了十分之一，由此可见，1x1 Convolutions还可以有效减少CONV layer的计算量。

七、Inception网络

在这里插入图片描述

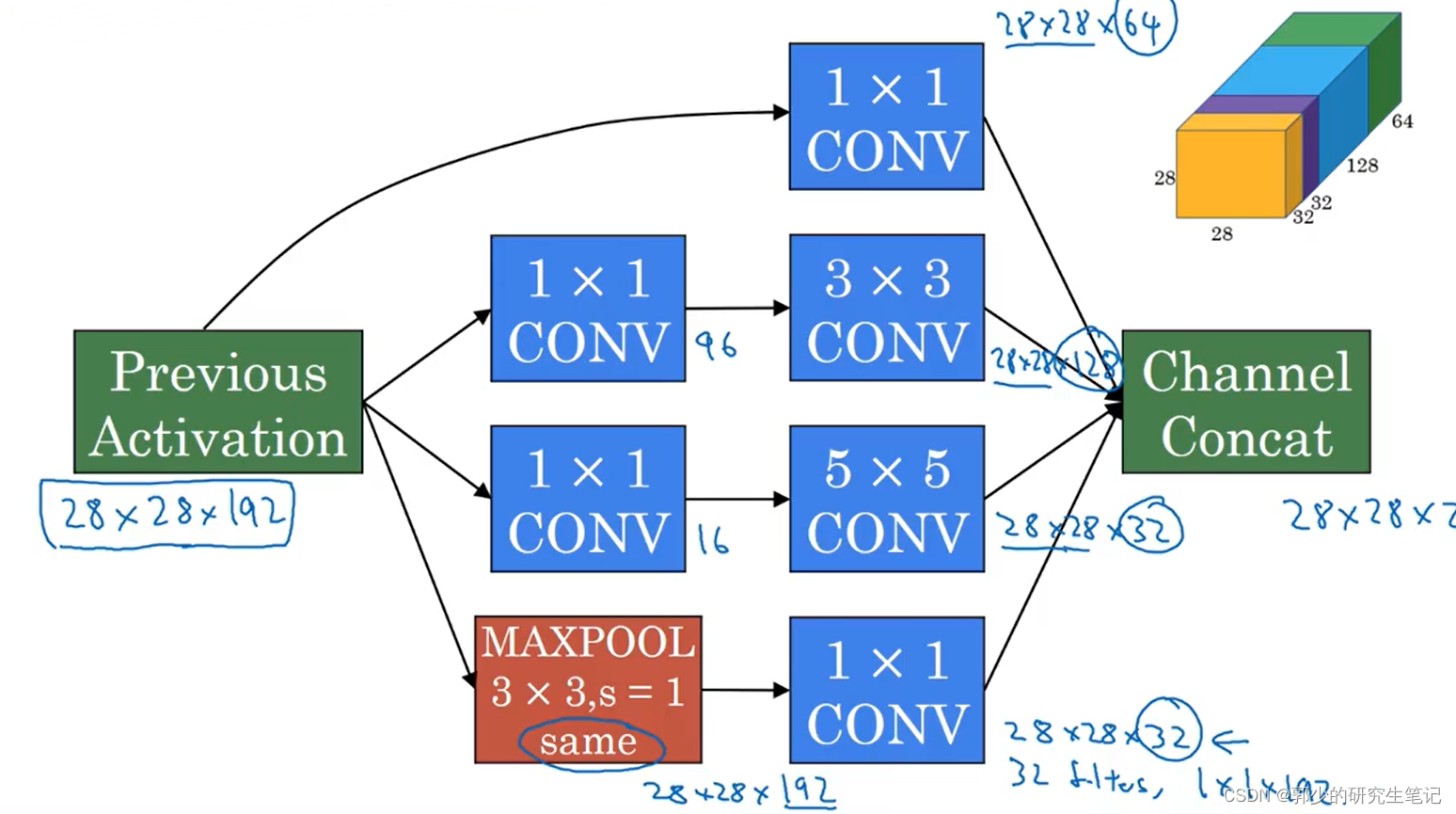

将上图的Inception网络使用x1 Convolutions来减少计算量的流程可由下图表示：

在这里插入图片描述

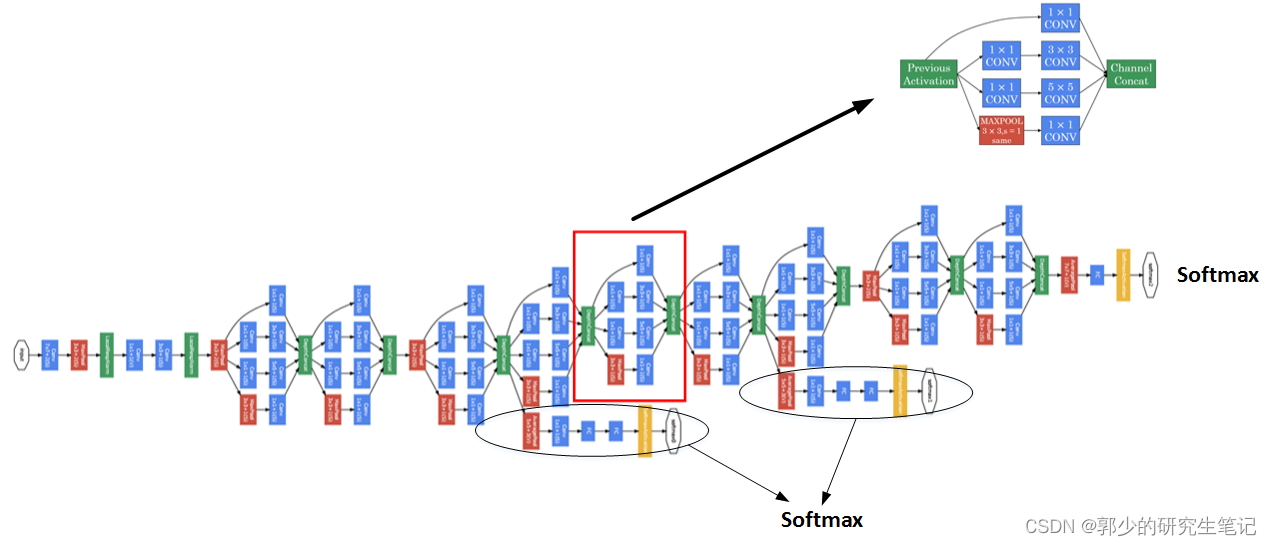

截取某篇论文里面的Inception网络图：
【图源】

下面的一些分支所做的就是通过隐藏层来做出预测，分支和后面的输出是一样的，通过几个FC，然后通过softmax函数做出预测；这确保了即便是隐藏单元和中间层也参与了特征计算，它们也能预测图片的分类。它在Inception网络中，起到一种调整的效果，并且能防止网络发生过拟合。

八、迁移学习

如果要做一个计算机视觉的应用，相比于从头训练权重，或者说从随机初始化权重开始，如果你下载别人已经训练好网络结构的权重，你通常能够进展的相当快，用这个作为预训练(pre training)，然后转换到你感兴趣的任务上。

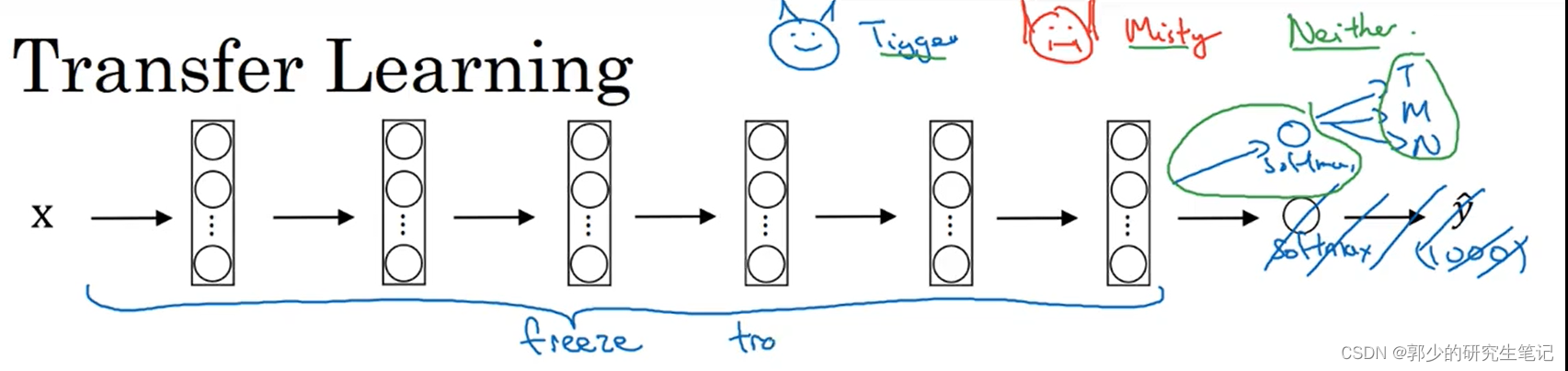

例如要做一个猫咪分类器，可以去GitHub下载框架和训练好后的权重，之后可以将softmax输出层换掉，只训练换掉后的输出层的权重即可，其他层的权重看作是“冻结”的。

通过pre training，即使手里的数据集不多，也能达到很好的效果。
大多数深度学习框架都支持这种操作，有的框架会有trainableParameter=0这样的参数来“冻结”那些不需要训练权重的层。
“冻结”前面的层次还有一个好处，因为前面的冻结层都是固定的，所以可以先用X乘以训练好的权重，得到A(映射后的特征向量)，然后把A当做新的网络的输入X，训练这个小的新的网络。【既然不训练softmax前的参数，那么就把softmax的输入值保存，下次直接输入，避免每次输入都要算一遍】
当手里的数据很充足时，可以只冻结一部分层，训练不冻结层的权重，也可以用自己的隐藏层替换不冻结层。
有一个规律，如果你有越来越多的数据，需要冻结的层数越少，能够训练的层数就越多。
（1）数据少，只训练输出层(小规模)；
（2）数据中等，训练其中几层(中等规模)；
（3）数据充足，pre trian再训练整个网络。

数据扩充

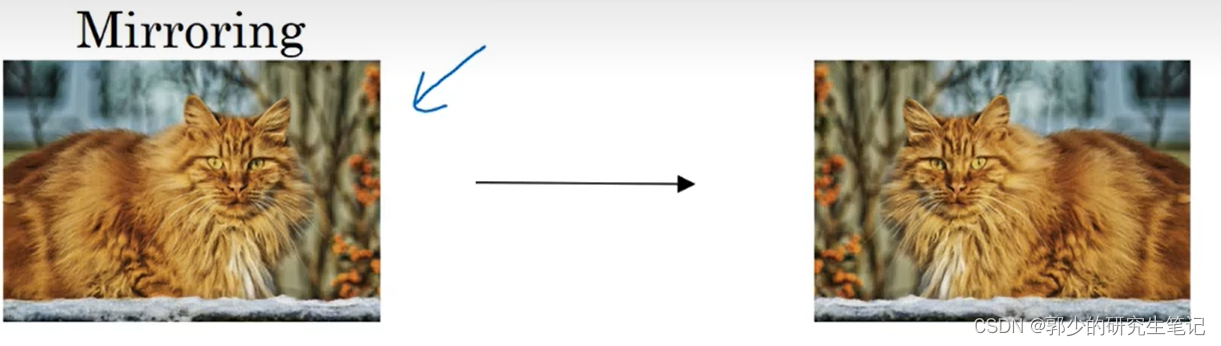

镜像

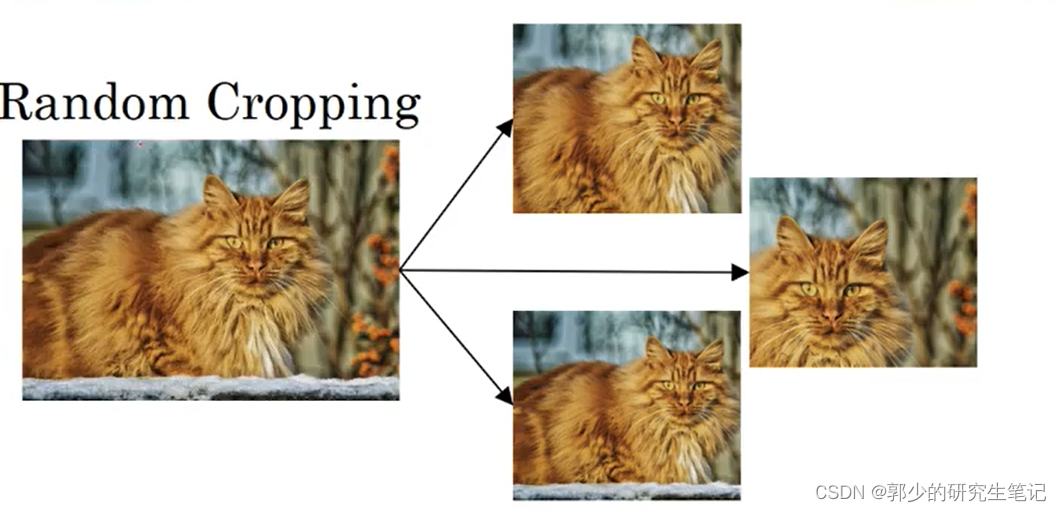

随机裁剪
旋转、扭曲、局部弯曲

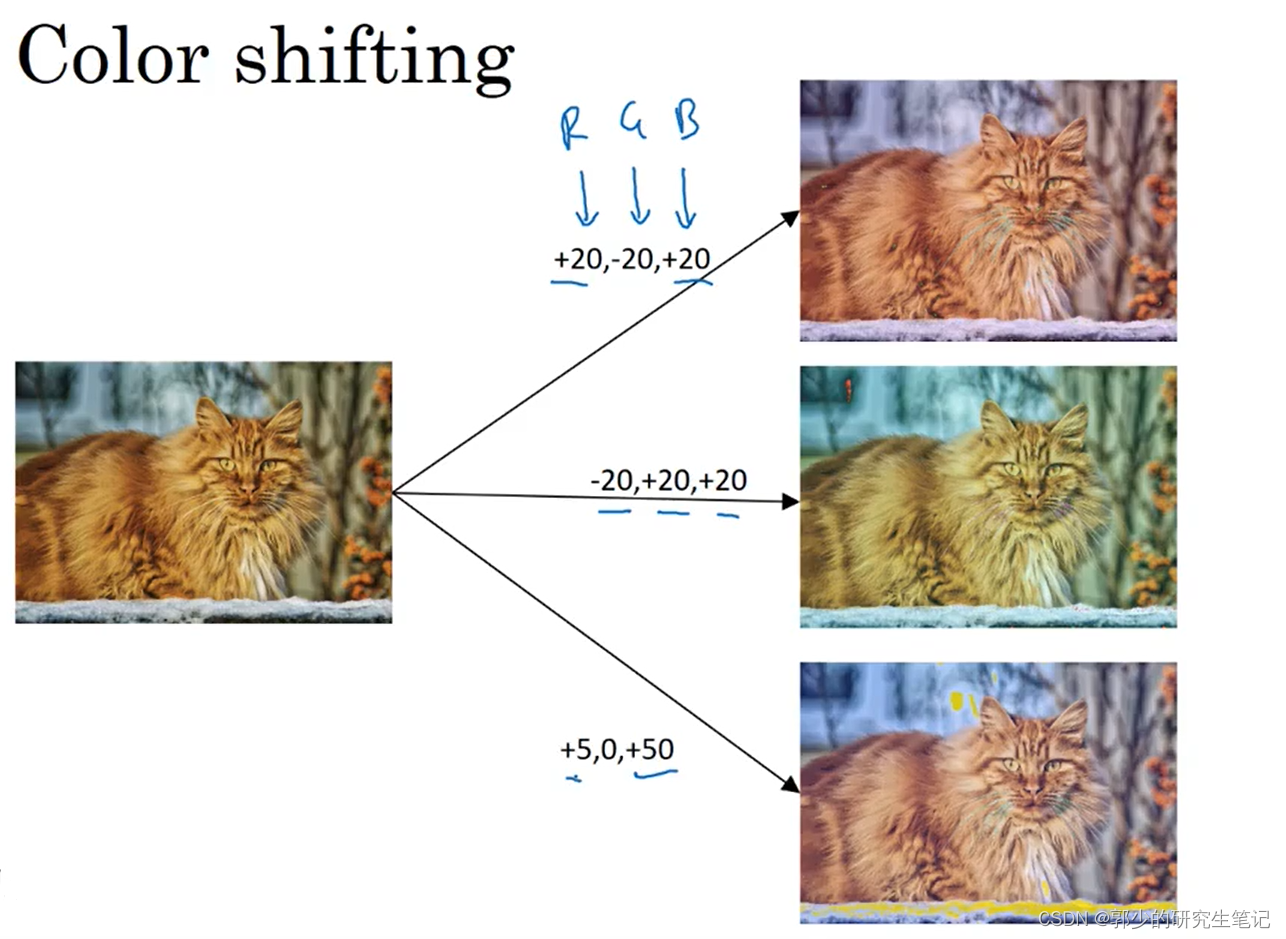

色彩变化：
给R、G、B三通道加上不同的失真值

颜色失真或者是颜色变换方法，这样会使得学习算法对照片的颜色更改更具鲁棒性。
PCA color augmentation(PCA颜色增强)：
也就是对图片颜色进行主成分分析，对主要的通道颜色进行增加或减少，可以采用高斯扰动做法。这样也能增加有效的样本数量。
比如如果图片呈现紫色，即主要含有红色和蓝色，绿色很少，PCA颜色增强算法就会对红色和蓝色增减很多，绿色变化相对少一点，使总体的颜色保持一致。
