本文介绍如何在浩辰CAD看图王电脑版中设置正确的绘图比例，以确保标注尺寸与实际尺寸一致。通过调整比例，可使2米和1米的实际尺寸正确显示。
CAD软件中默认的单位是国际单位毫米（mm），但是一般情况下需要绘制的图形是以米（mm）为单位的，这个时候就需要进行绘图比例的设置。那么在CAD看图软件中怎么进行比例设置呢？接下来的CAD教程小编就来给大家介绍一下浩辰CAD看图王电脑版绘图中比例设置功能的使用技巧吧！

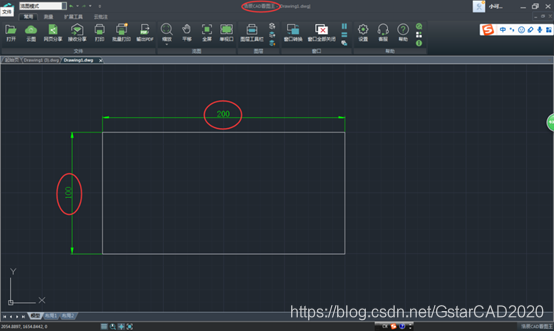

例如我们需要制作一个长2米，宽1米的铁板，我们在进行CAD图纸绘制的时候绘制出的图形如下，标注出来的尺寸是200和100，那么我们怎么能让其标注变成2米和1米呢？
CAD比例设置的操作步骤：

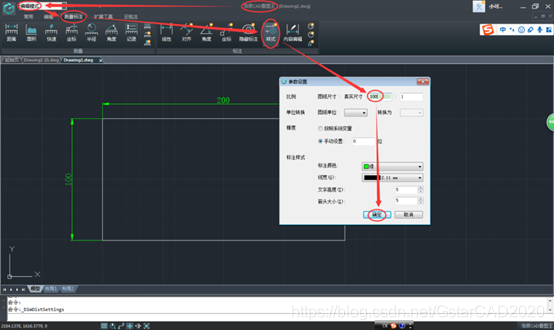

我们要进行比例设置，就必须在【编辑模式】下进行操作，编辑模式下进入【测量标注】菜单栏，选择标注工具里面的【样式】，在出来的对话框中将图纸尺寸与真实尺寸的比例设置为100:1，如下图所示：

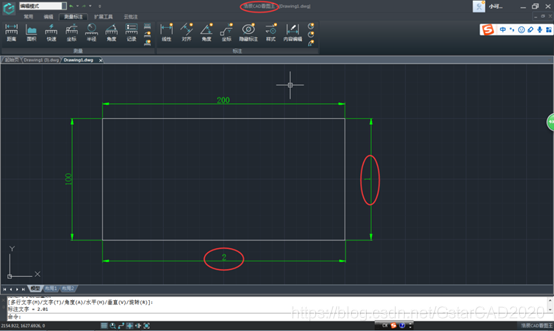

比例设置后，我们再使用【线性】或者【对齐】标注的时候，标注的结果就已经是我们想要的2米和1米了，如下图所示。
以上就是小编给大家整理的浩辰CAD看图王电脑版中通进行比例设置的具体操作步骤，感兴趣的小伙伴可以参考本篇CAD教程试着操作一下，更多相关CAD看图软件教程可以访问浩辰CAD官网教程专区查看哦~
