使用Yolov4训练自己的数据集(20240415版）

一、什么是Yolov4？

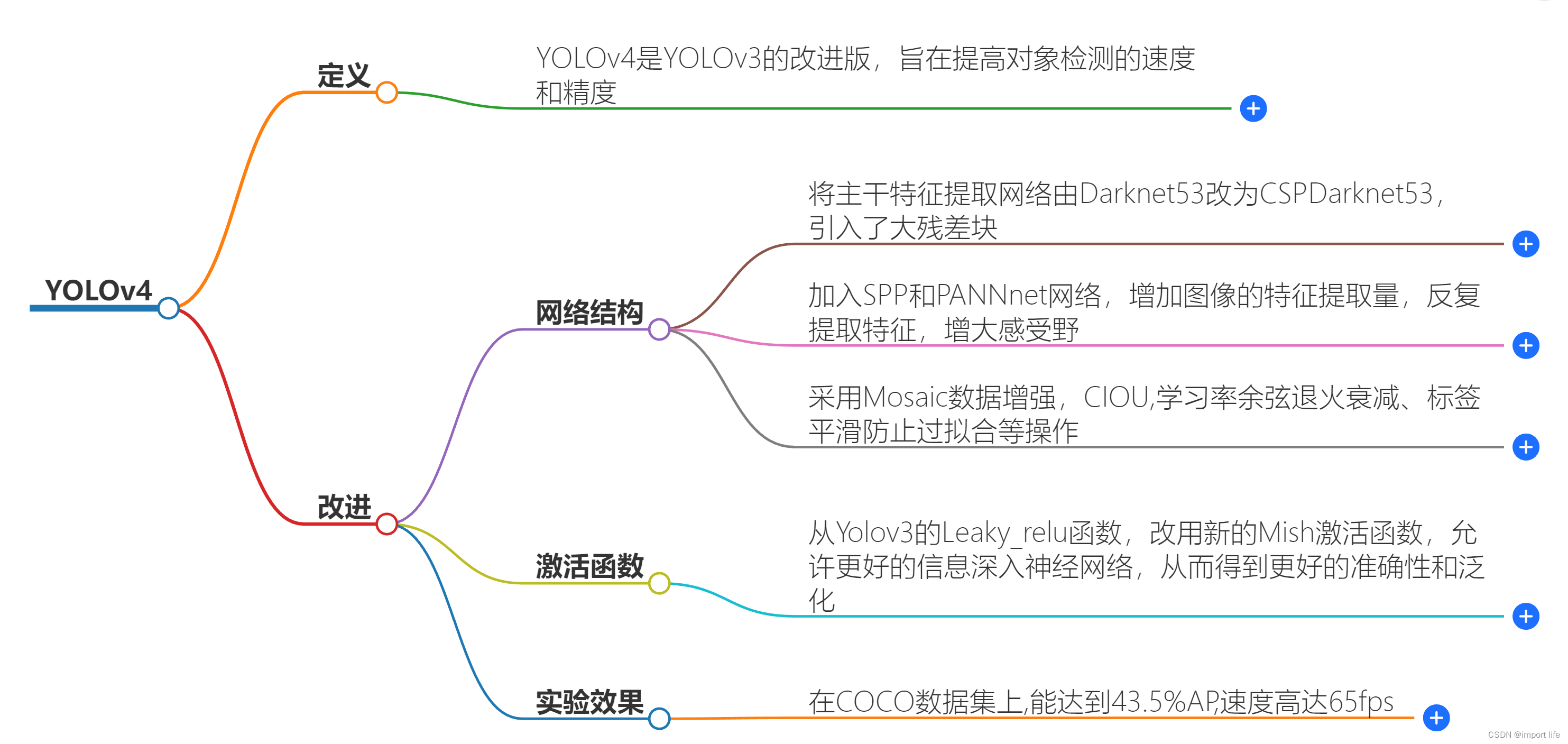

（本思维导图使用360AI浏览器制作）

因个人对Yolov4的理解不够清晰和深刻，如果片面的来说明会导致读者产生误解，所以理论部分建议大家看一些更权威的论文或者博客，知乎文章等，比如：

睿智的目标检测30——Pytorch搭建YoloV4目标检测平台-优快云博客https://blog.youkuaiyun.com/weixin_44791964/article/details/106214657本实验基于代码Github开源代码：bubbliiiing/yolov4-pytorch: 这是一个YoloV4-pytorch的源码，可以用于训练自己的模型。 (github.com)https://github.com/bubbliiiing/yolov4-pytorch

二、数据准备

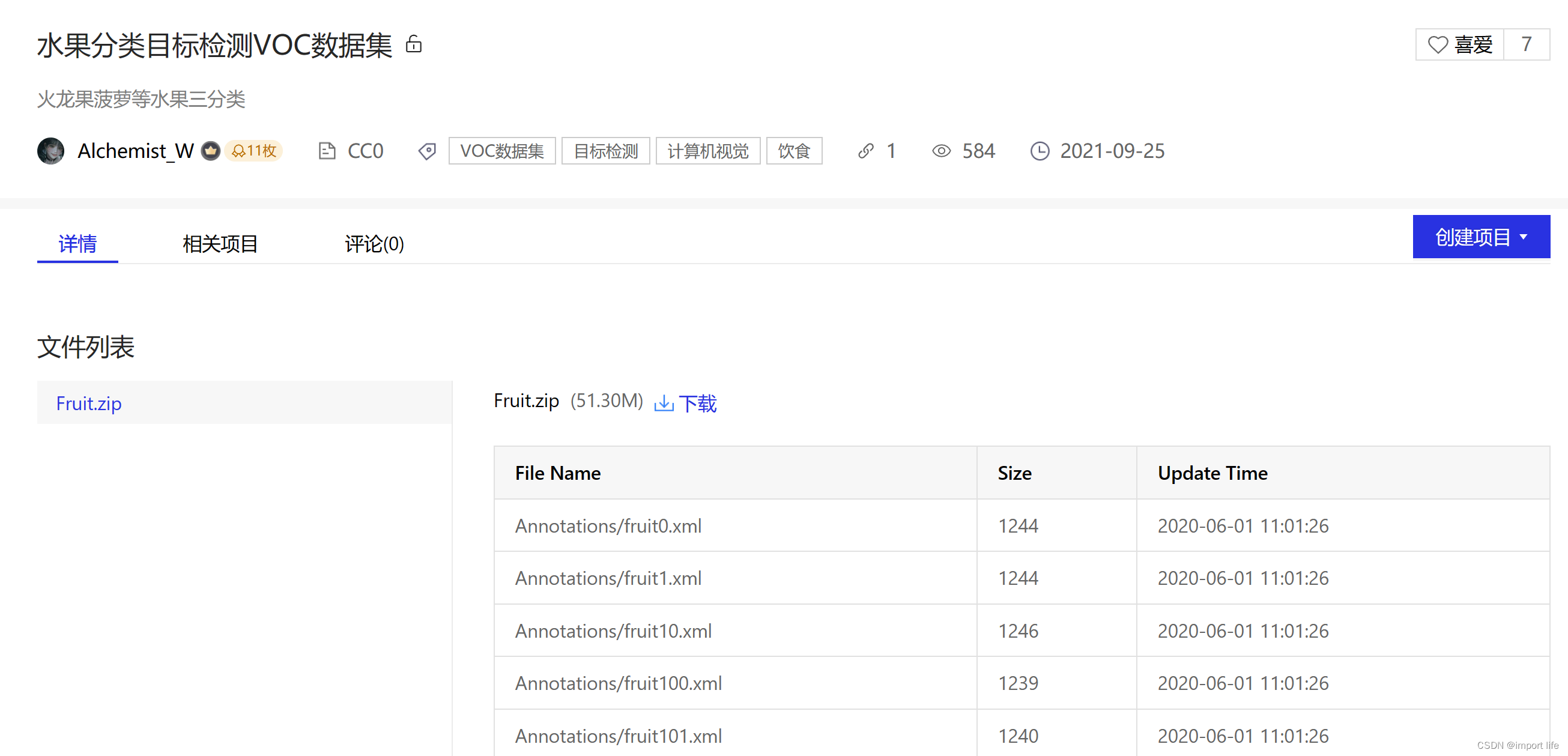

实践是检验真理的唯一标准，话不多说，上手实操，首先我们选用的是飞桨AI Studio星河社区的水果分类目标检测VOC数据集（说白了就是手机摄像头坏了人也懒）

水果分类目标检测VOC数据集_数据集-飞桨AI Studio星河社区 (baidu.com)https://aistudio.baidu.com/datasetdetail/92360

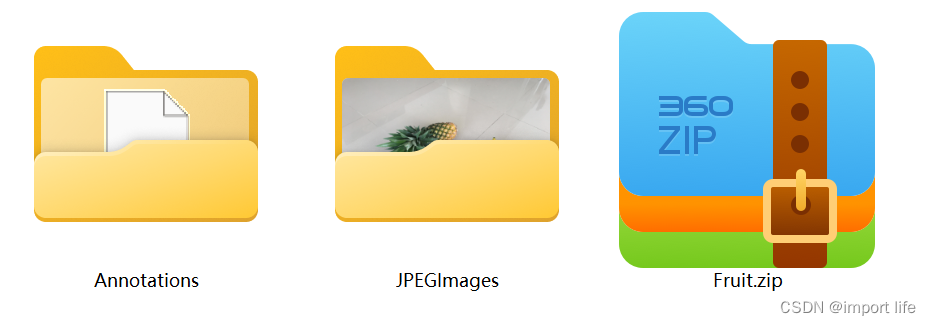

这个数据集主要有dragon fruit，snake fruit，pineapple(火龙果、蛇果、菠萝)三种水果的图片共计200张，数据集图片和标签是分开的，比较方便（懒就是懒，你还方便上了）

1.划分数据集

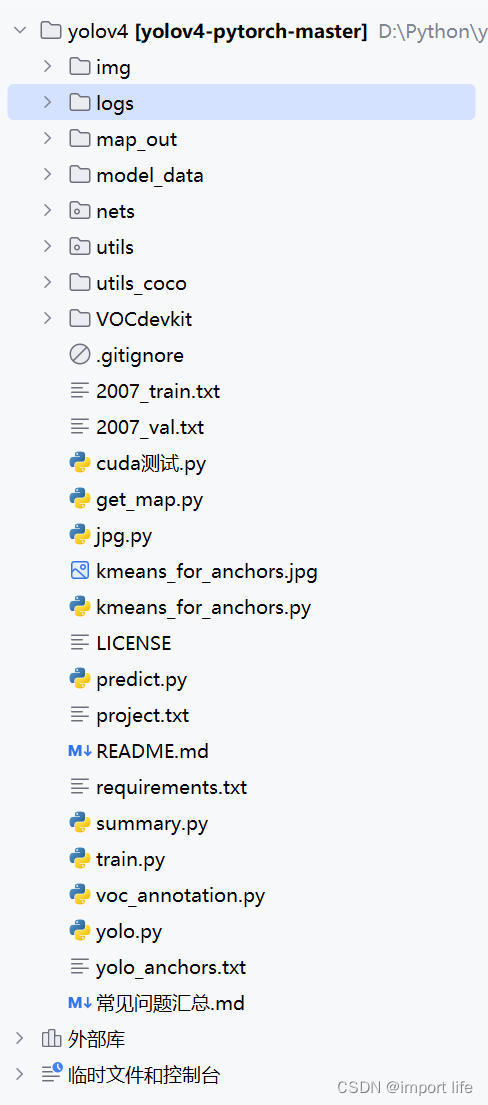

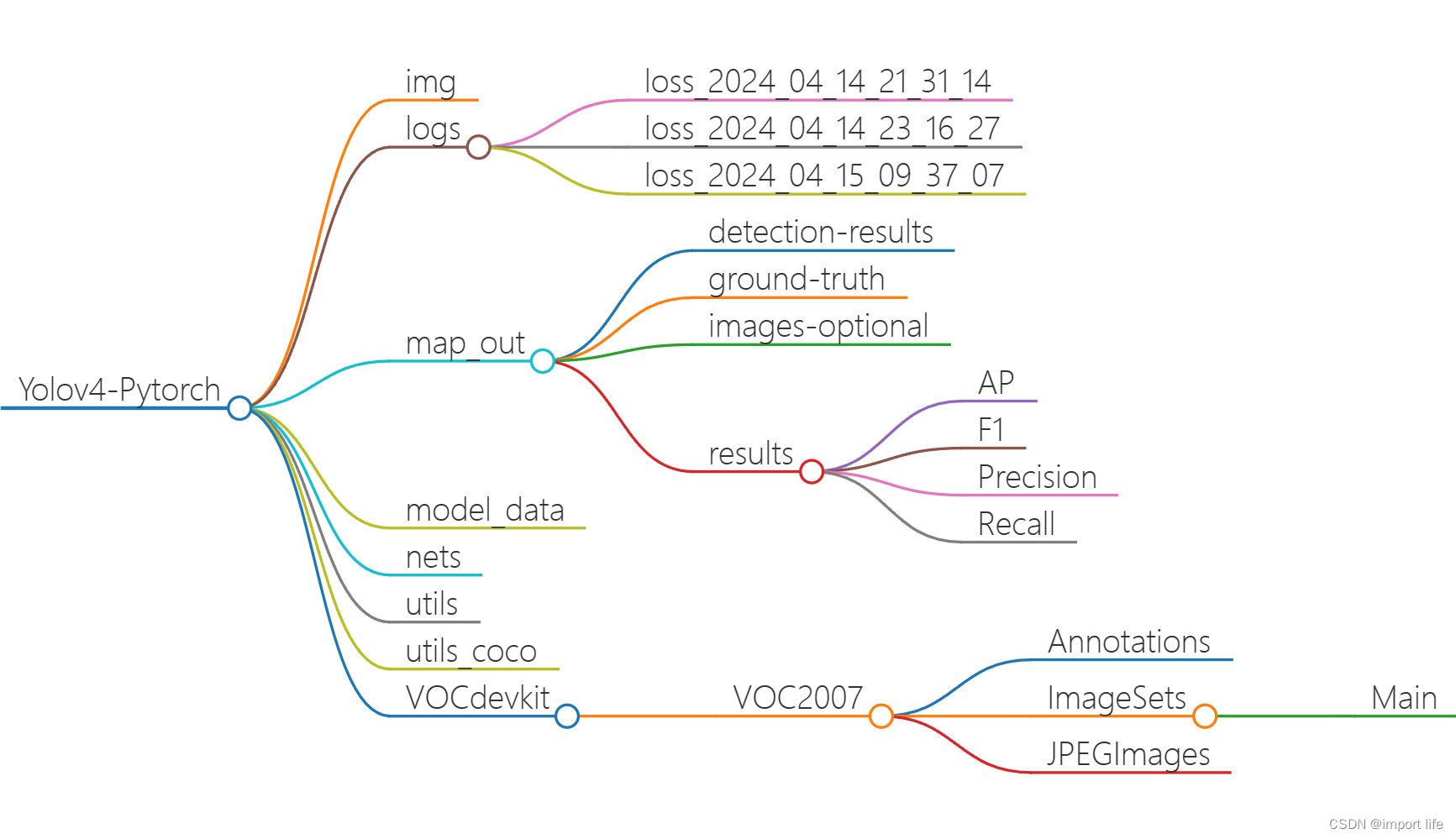

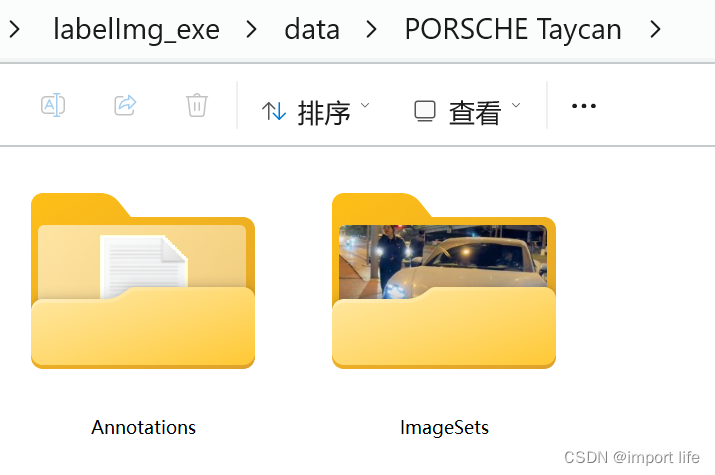

项目的主干结构如上图，数据集的命名其实已经很清楚了，就是Annotations文件夹放标签，ImageSets文件夹放图片，如果是自己找的标注的图片，标注完成后最好一个Annotations文件夹放标签，一个ImageSets文件夹放图片（便于后期对应），然后统一格式命名（用Python实现即可），示例如下（只是结构示例，并非真实可靠数据集，娱乐所作）：



如果都是png格式的图片，建议都转换成jpg格式的图片，这里提供简单的png转jpg格式图片的Python脚本：

from PIL import Image
import os

# 设置源文件夹和目标文件夹
source_folder = '这里是需要转换的文件夹路径'
target_folder = '这里是转换输出的文件夹路径'

# 检查目标文件夹是否存在，如果不存在则创建
if not os.path.exists(target_folder):
    os.makedirs(target_folder)

# 遍历源文件夹中的所有文件
for file_name in os.listdir(source_folder):
    if file_name.endswith('.png'):
        # 读取PNG图片
        img_path = os.path.join(source_folder, file_name)
        img = Image.open(img_path)

        # 转换为JPEG
        rgb_im = img.convert('RGB')

        # 保存JPEG图片
        target_file_name = file_name[:-4] + '.jpg'
        target_img_path = os.path.join(target_folder, target_file_name)
        rgb_im.save(target_img_path, 'JPEG')

        # 删除原始PNG图片
        os.remove(img_path)

print("转换并删除原始PNG图片完成！")



2.处理数据集

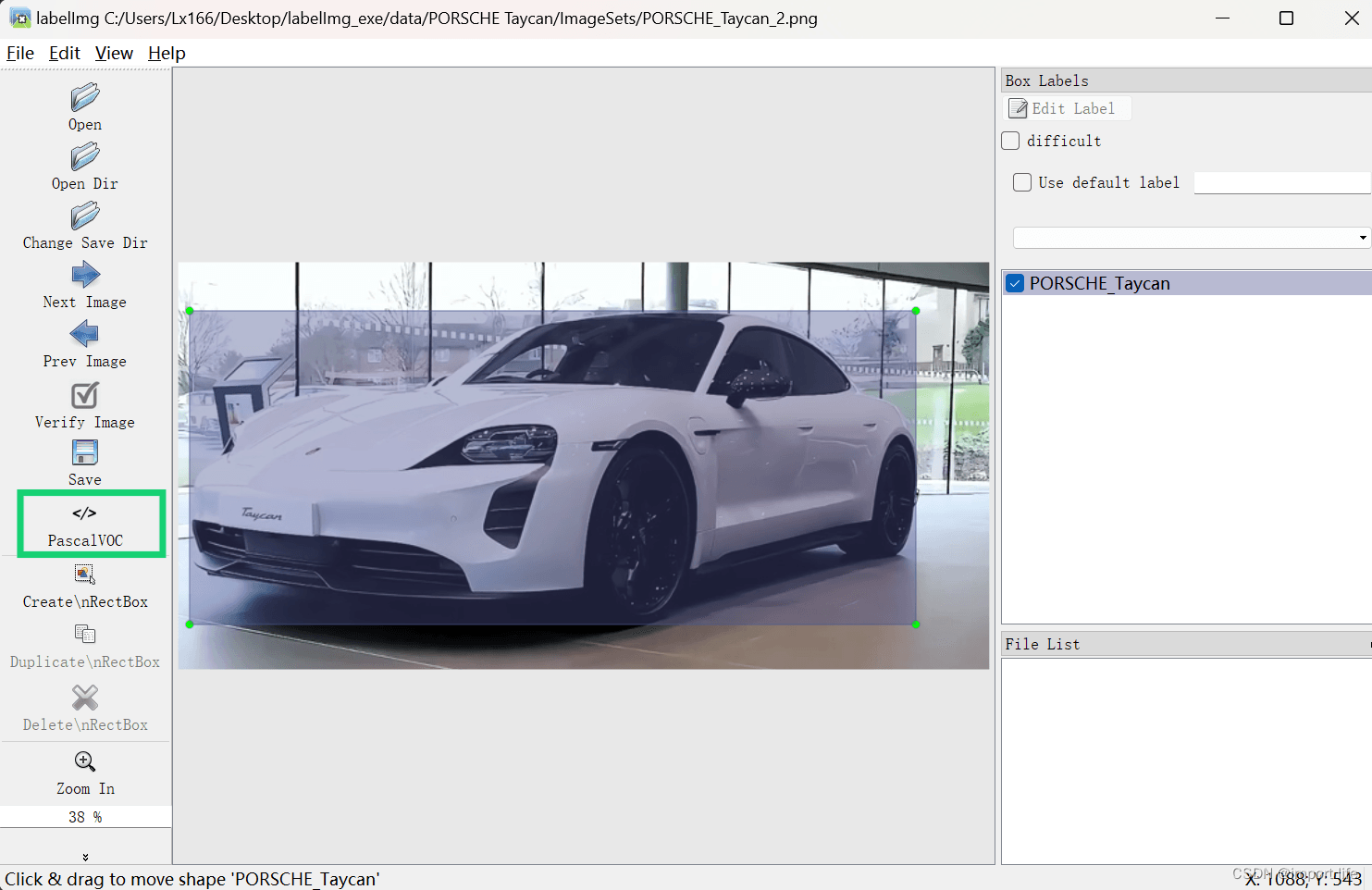

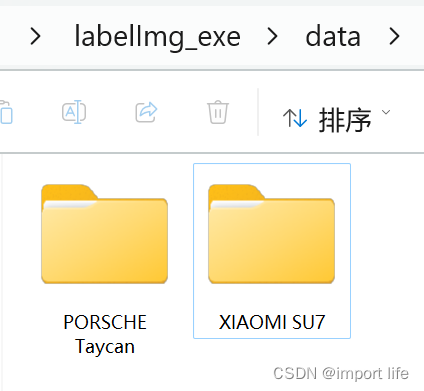

如果是自己找的图片，并使用labelImg标注的话，这里有一些小tips，绿框框住的部分选择PascalVOC，这样标签文件会是xml格式，如果选择yolo标签文件是txt格式，不方便后续项目的进行。

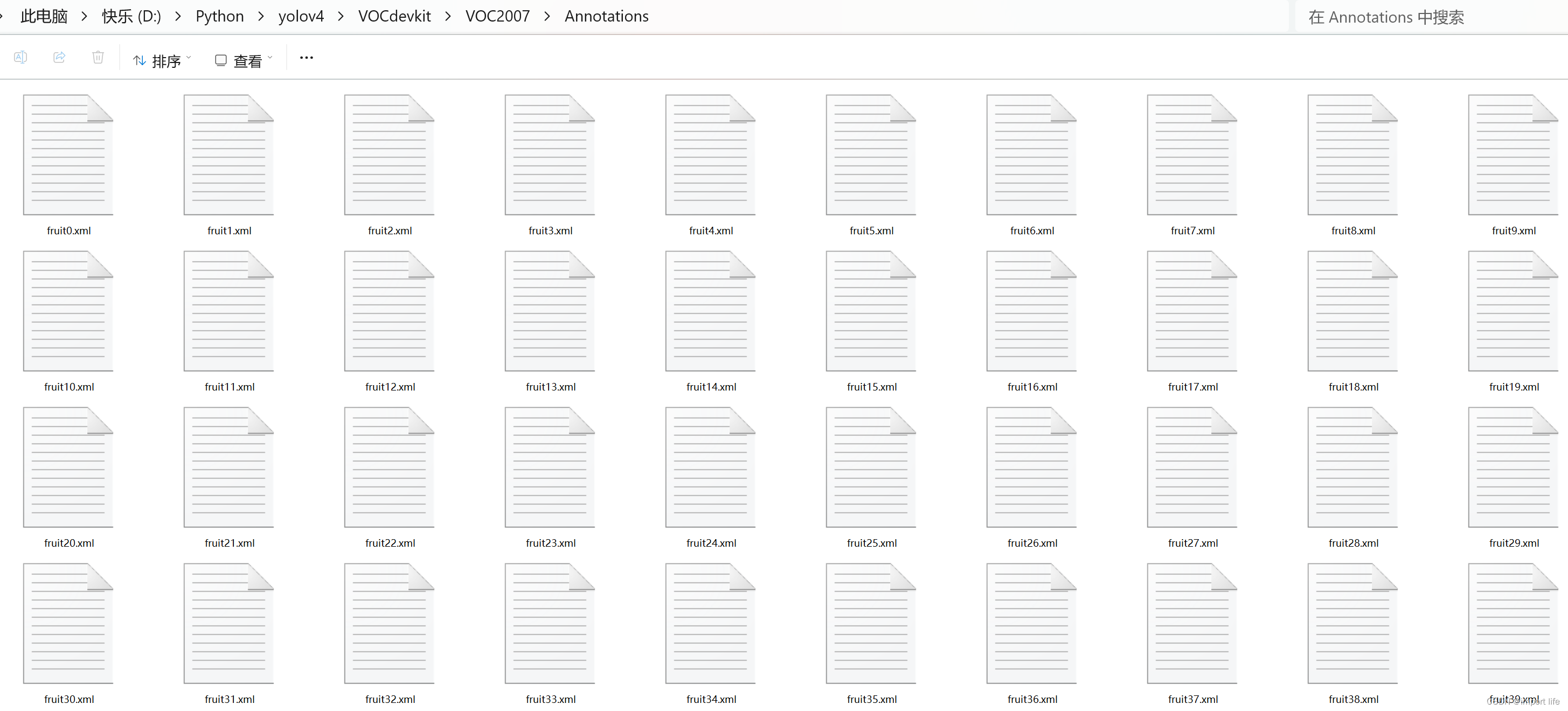

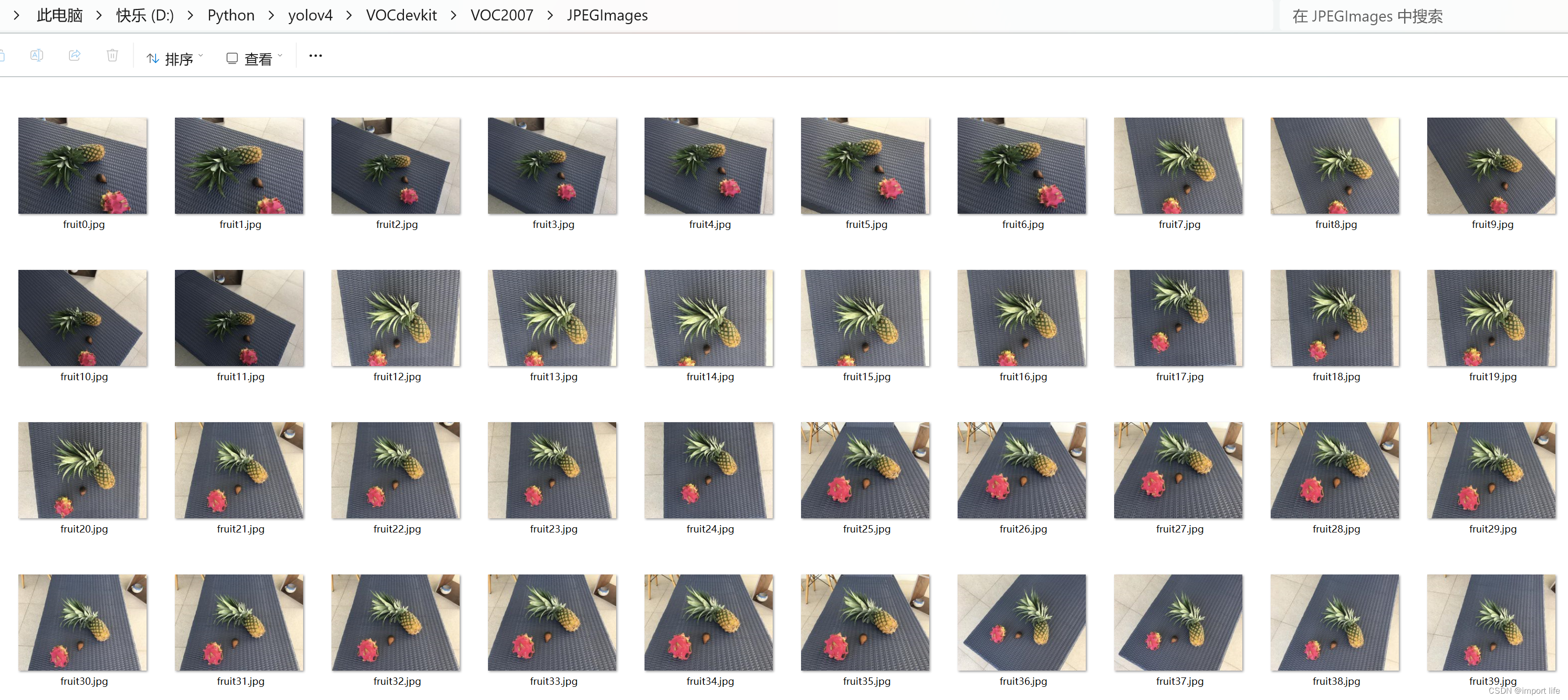

这一步简单来说就是把训练自己的数据集时xml标签文件放入VOCdevkit文件夹下的VOC2007文件夹下的Annotation文件夹中，jpg图片文件放在VOCdevkit文件夹下的VOC2007文件夹下的JPEGImages文件夹中即可，如图所示：

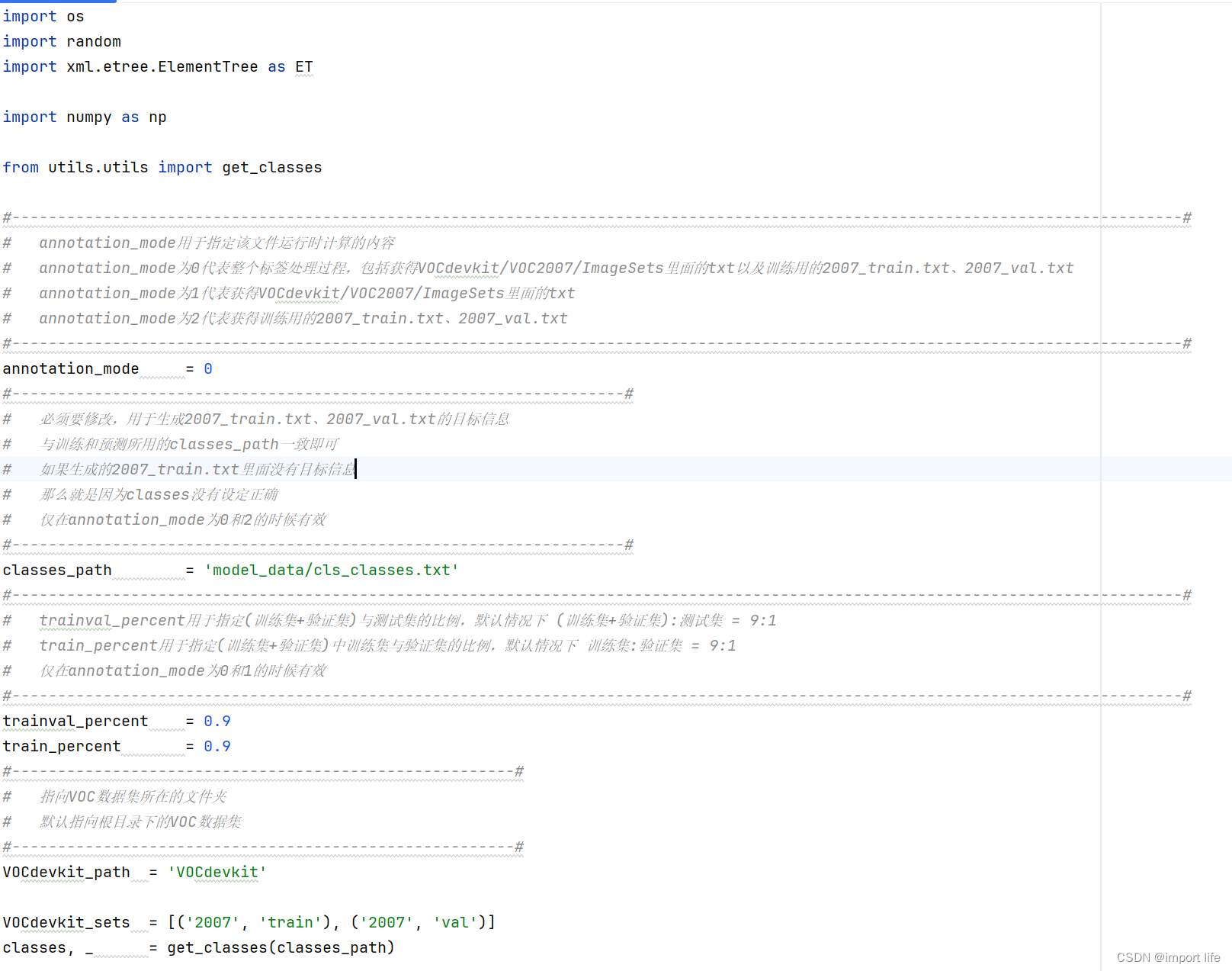

voc_annotation.py里面有一些参数需要设置，分别是annotation_mode、classes_path、trainval_percent、train_percent、VOCdevkit_path，第一次训练可以仅修改classes_path。

classes_path        = 'model_data/cls_classes.txt'

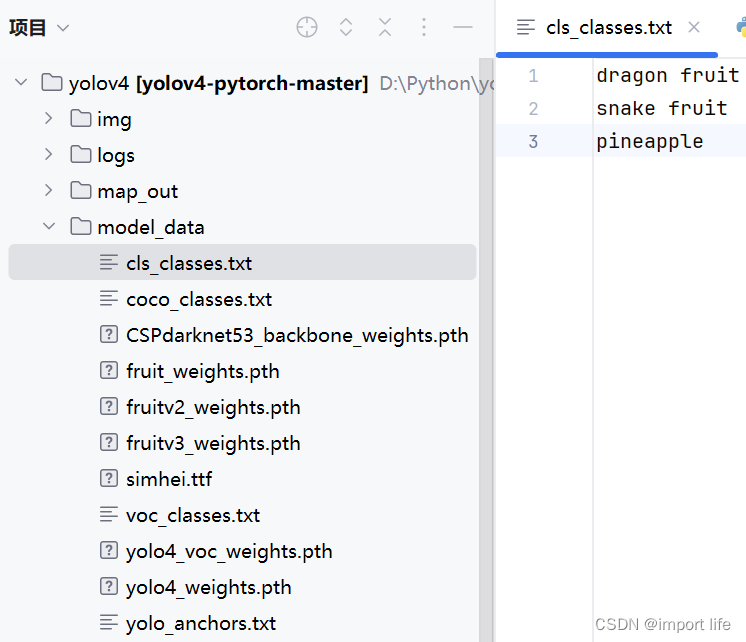

classes_path用于指向检测类别所对应的txt，训练自己的数据集时，可以自己建立一个cls_classes.txt（或者你想要的名字都可），里面写自己所需要区分的类别。以我的数据集为例，我用的cls_classes.txt为：

就是想要检测的类别是什么就写什么，但要和数据集的类别一致，比如数据集的类别是苹果和椰子，cls_classes.txt里写类别是榴莲和菠萝，这样肯定是不合理的。

三、环境准备

1.环境内容

电脑硬件配置：

设备名称    BBBQL
处理器    11th Gen Intel(R) Core(TM) i7-11700 @ 2.50GHz   2.50 GHz
机带 RAM    16.0 GB (15.9 GB 可用)
显卡 NVIDIA GeForce RTX 2060 6G（如果用Cuda跑得用N卡，也就是大家说的英伟达的显卡）

电脑软件配置：

PyCharm 2024.1 (Professional Edition)（喜欢vscode用vscode，喜欢命令行用命令行，看个人喜好，此处仅提供具体环境作为参照）

Anaconda3-2024.02-1-Windows-x86_64 （有Conda不用挨个找不同Python安装了）

2.环境配置

python 3.9

Package                 Version
----------------------- ------------
absl-py                 2.1.0
bigtree                 0.17.0
chardet                 5.2.0
colorama                0.4.6
contourpy               1.2.1
cycler                  0.12.1
filelock                3.13.4
fonttools               4.51.0
fsspec                  2024.3.1
graphviz                0.20.3
grpcio                  1.62.1
h5py                    3.11.0
importlib_metadata      7.1.0
importlib_resources     6.4.0
install                 1.3.5
Jinja2                  3.1.3
kiwisolver              1.4.5
Markdown                3.6
MarkupSafe              2.1.5
matplotlib              3.8.4
mpmath                  1.3.0
networkx                3.2.1
numpy                   1.26.4
opencv-python           4.9.0.80
packaging               24.0
Pillow                  9.5.0
pip                     23.3.1
protobuf                5.26.1
pydot                   2.0.0
pyparsing               3.1.2
python-dateutil         2.9.0.post0
scipy                   1.13.0
setuptools              68.2.2
six                     1.16.0
sympy                   1.12
tensorboard             2.16.2
tensorboard-data-server 0.7.2
torch                   2.2.1+cu121
torchaudio              2.2.1+cu121
torchvision             0.17.1+cu121
tqdm                    4.66.2
typing_extensions       4.11.0
Werkzeug                3.0.2
wheel                   0.41.2
zipp                    3.18.1

同样，此处仅提供具体环境作为参照，便于训练自己数据集时复现。

下面以Pycharm专业版（社区版也一样）为例，手把手复现环境搭建（个人习惯，习惯性环境隔离，每个项目一个解释器）：

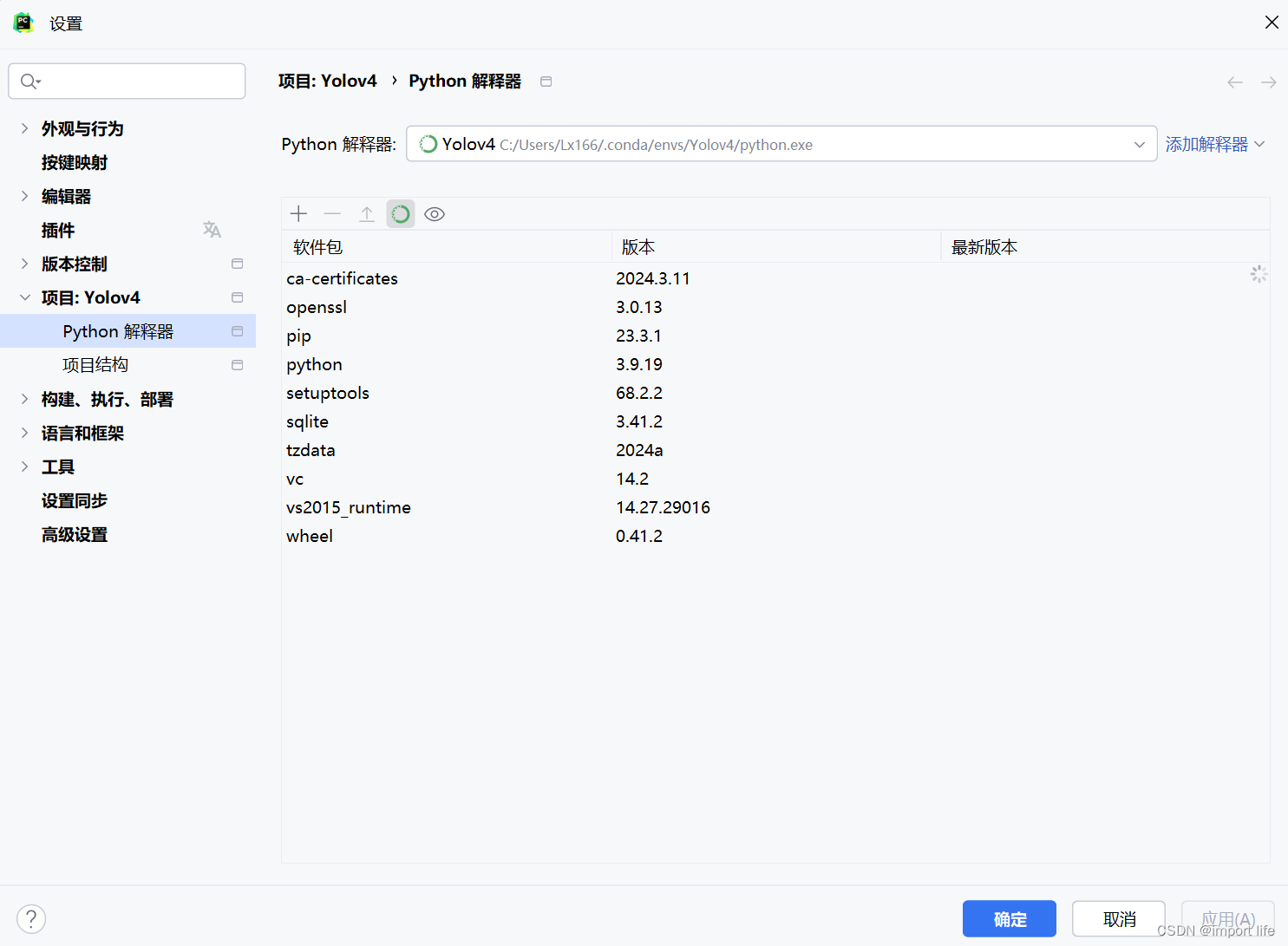

第一步，打开设置，点击“项目”下的“Python解释器”选项（英文差用了中文插件，见谅）；

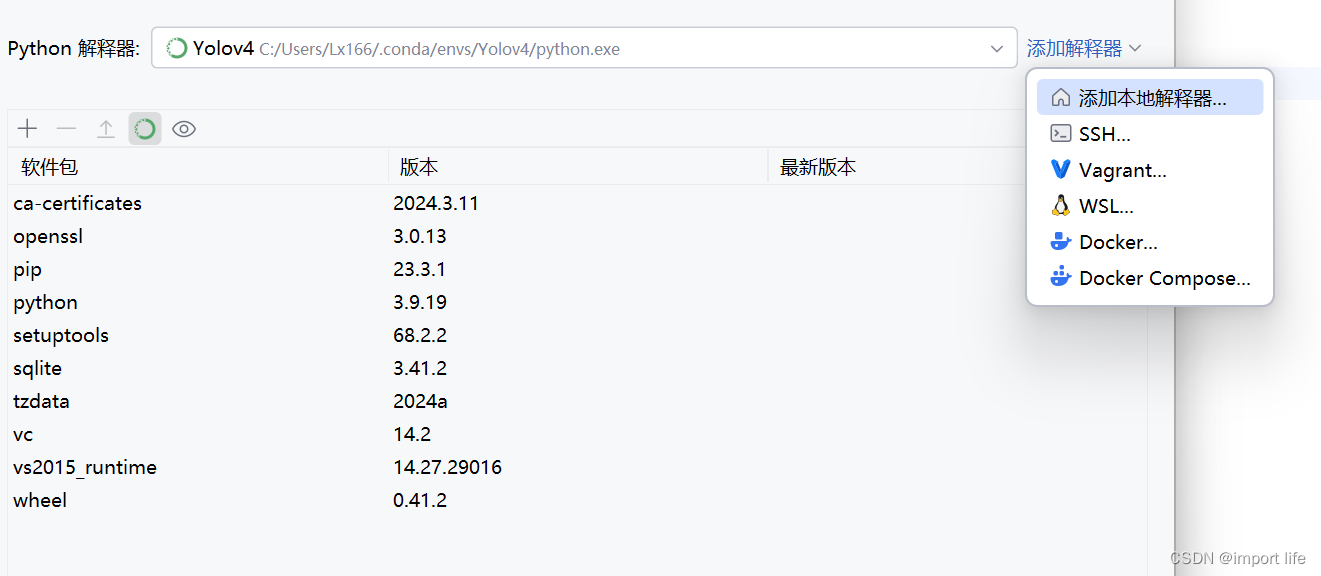

第二步，点击“添加解释器”然后选择“添加本地解释器”；

第三步，点击“Conda环境”，“创造新环境”，环境名称喜欢什么用什么（用中文会伤心的OK），Python版本我选择的3.9，因为很多教程都是3.6版本的感觉麻烦还是用稍微新一点的版本了。

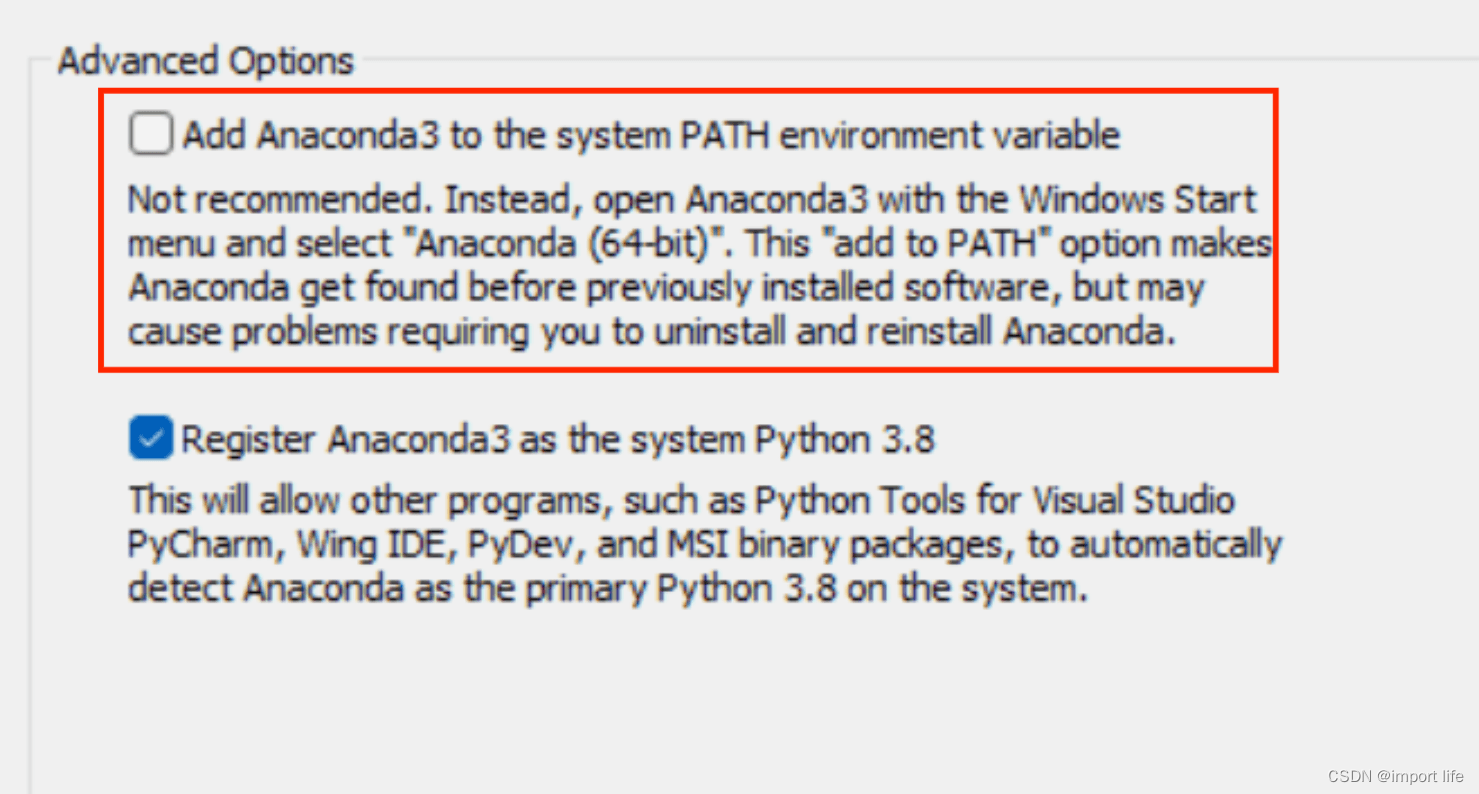

中场休息，如果上一步，没有安装Anaconda的同学就不一定能到Conda环境这一步了，如果说没有安装的可以参考下面的Anaconda安装教程，conda国内镜像源可加可不加，因为不少conda国内镜像源不能正常工作了，安装的时候记得勾选“Add Anaconda3 to the system PATH environment variable",这样就直接添加到系统环境变量了，不用手动配置环境变量。

2023年最新版Anaconda3的安装配置及使用教程(非常详细)，从零基础入门到精通，看完这一篇就够了（附安装包）_anaconda3安装-优快云博客https://blog.youkuaiyun.com/Innocence_0/article/details/132352785

第四步，成功创建完新的虚拟环境之后，设置里就会直接显示并使用新的环境了，这时候点击“应用”，然后点“确定”，正常会自动切换虚拟环境。

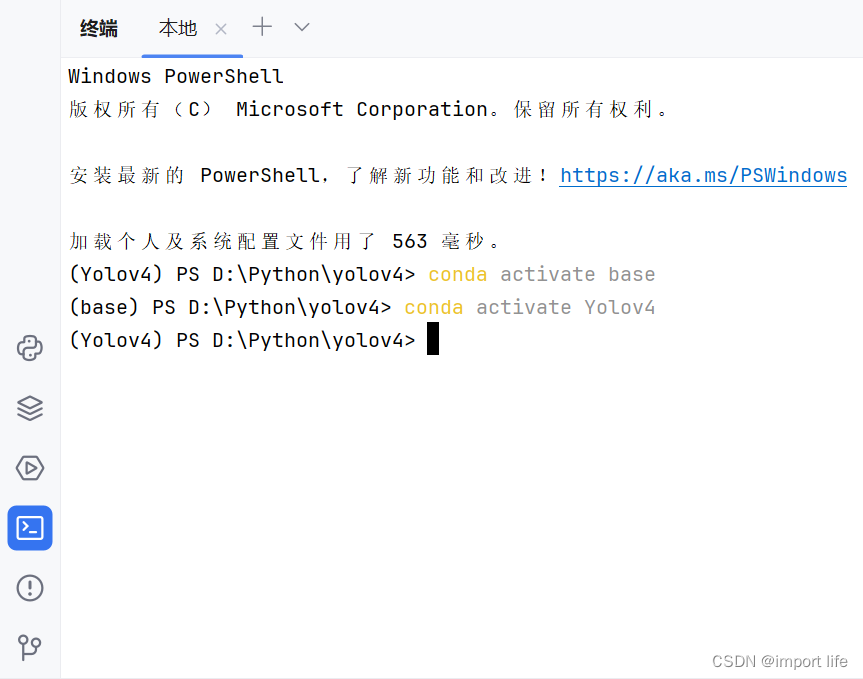

第五步，点击左下角“终端”图标，打开就是新环境，如果创建环境之前是之前的虚拟环境的话需要手动激活，或者重启终端，也可以在终端手动创建conda环境并激活，来去自如，激活命令示例：

conda activate 环境名

3.安装依赖

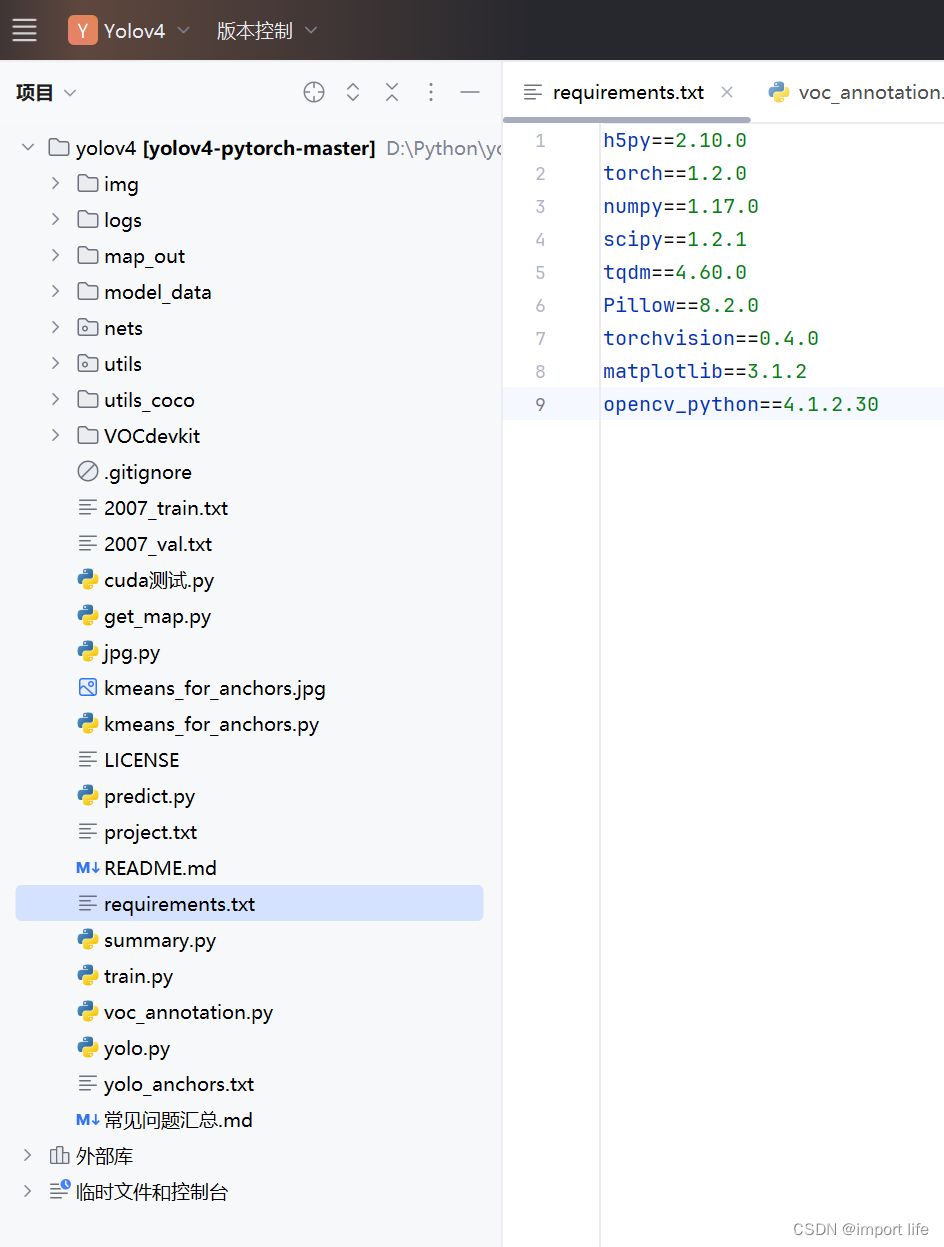

养成好习惯，有requirements.txt先看requirements.txt，这里是把所需要的包都罗列出来了，如果只想用CPU训练数据集和预测，可以直接安装，如果是想要GPU和Cuda训练和预测数据集，记得删除torch和torchvision那两行，不然后面会搞事情，具体是什么事情的后面会提到。

第一步，既然有了requirements.txt，在终端直接无脑输入，

pip install -r requirements.txt

这里如果真无脑输入了，会不会发现少点什么，当然是我们老生常谈的Pip换源

常用Pip国内镜像源：

清华：https://pypi.tuna.tsinghua.edu.cn/simple/
阿里云：http://mirrors.aliyun.com/pypi/simple/
中国科技大学：https://pypi.mirrors.ustc.edu.cn/simple/
华中科技大学：http://pypi.hustunique.com/simple/
上海交通大学：https://mirror.sjtu.edu.cn/pypi/web/simple/
豆瓣：http://pypi.douban.com/simple/

国内开源镜像网站集合汇总（最全，可用） - 知乎 (zhihu.com)https://zhuanlan.zhihu.com/p/609597886注: 新版ubuntu系统要求使用https源。

一般来说，镜像源没有最快，只有更快（相对而言）用法示例如下：

pip install <安装包> -i <镜像源>

pip install -r requirements.txt -i http://mirrors.aliyun.com/pypi/simple/

然后其余的库缺啥补啥，方法跟上面一样，比如我下了tqdm，h5py等库，用了镜像都很快，如果要用CUDA，这一步先不要下载下面这三个库。

torch
torchaudio
torchvision

如果真的相信自己的CPU足够强大可以直接用cpu版本的PyTorch（自行配置镜像源）

pip install torch==2.2.1 torchvision==0.17.1 torchaudio==2.2.1 --index-url https://download.pytorch.org/whl/cpu

其他CPU版本的Pytorch下载命令：

Previous PyTorch Versions | PyTorchhttps://pytorch.org/get-started/previous-versions/

第二步，既然都用上PyTorch了，那么CUDA肯定是要用的咯，那么安装CUDA是必不可少的一步

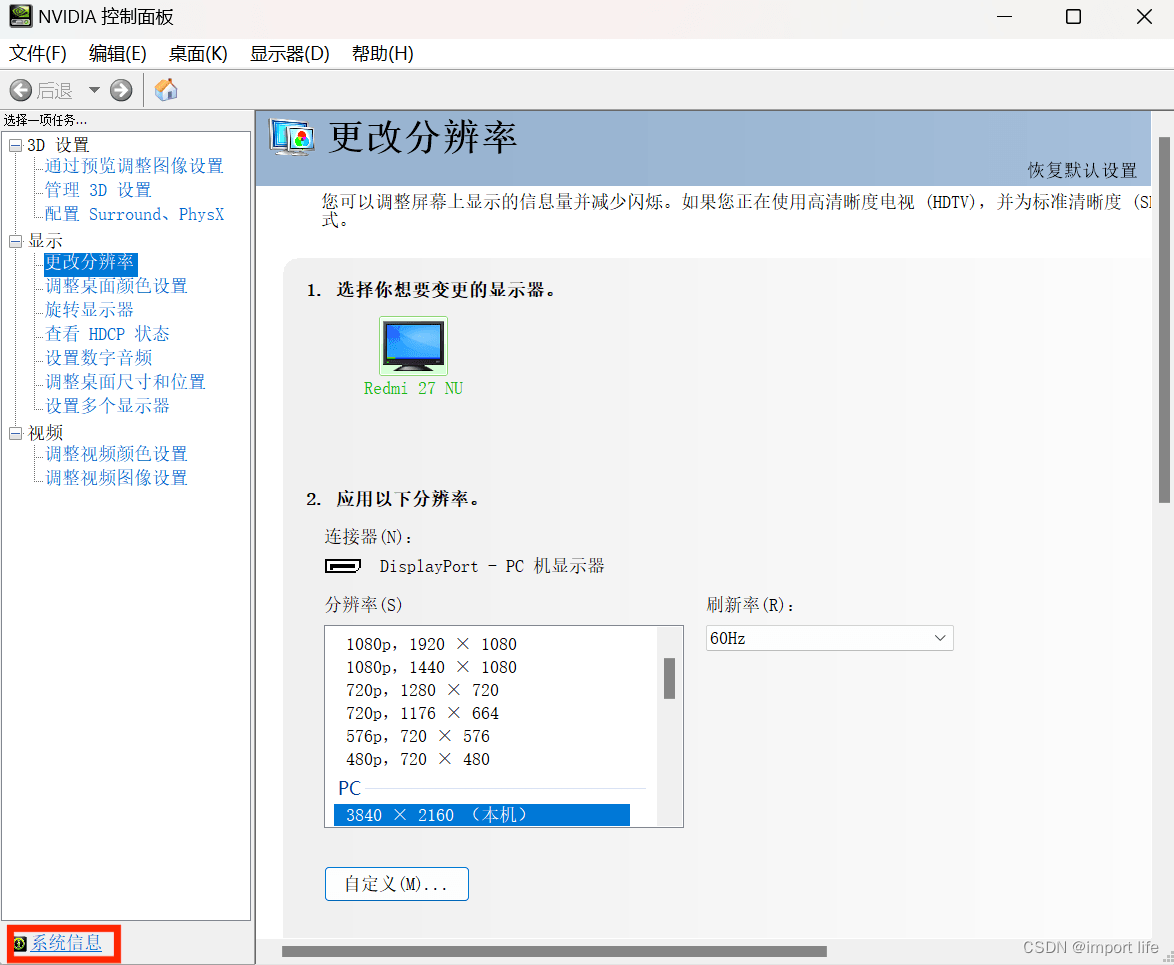

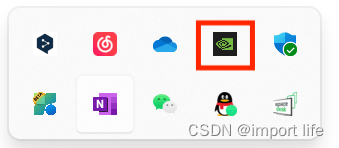

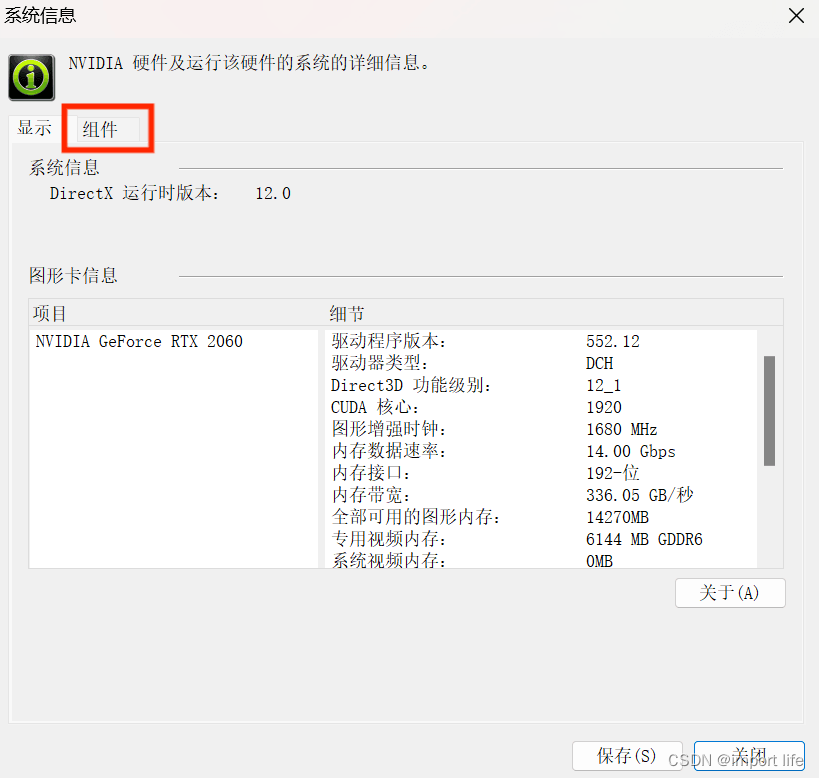

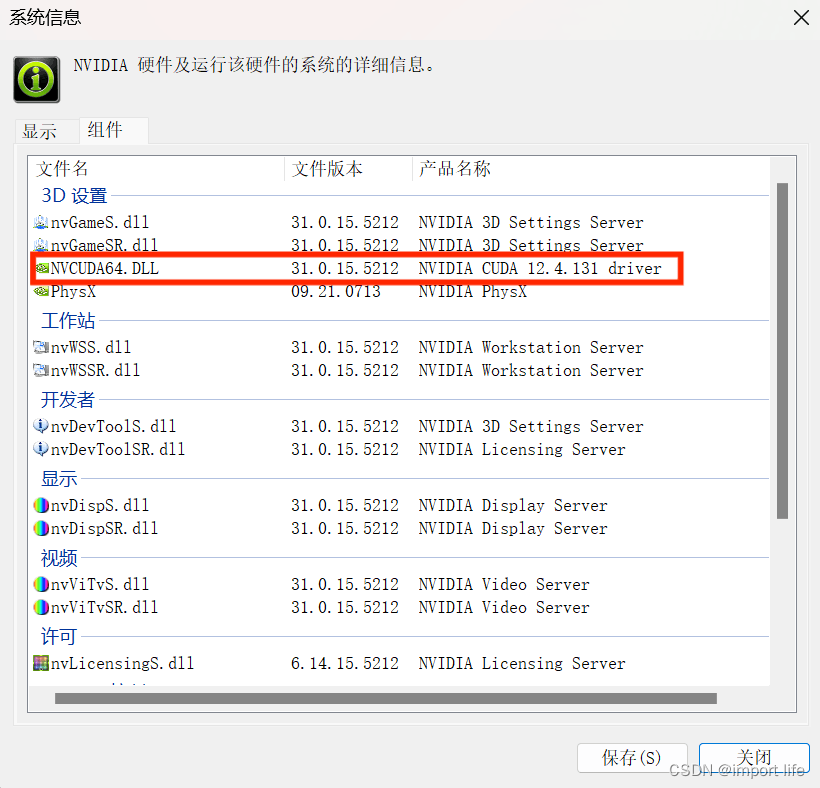

先看自己的电脑支持什么最高版本的CUDA，右键打开“NVIDIA设置”（红框部分）->选择“NVIDIA控制面板”->选择左下角的系统信息->组件

比如我的电脑最高是可以支持12.4版本的CUDA的，知道最高支持版本之后，我们就可以在小于等于该版本的CUDA中选择了。

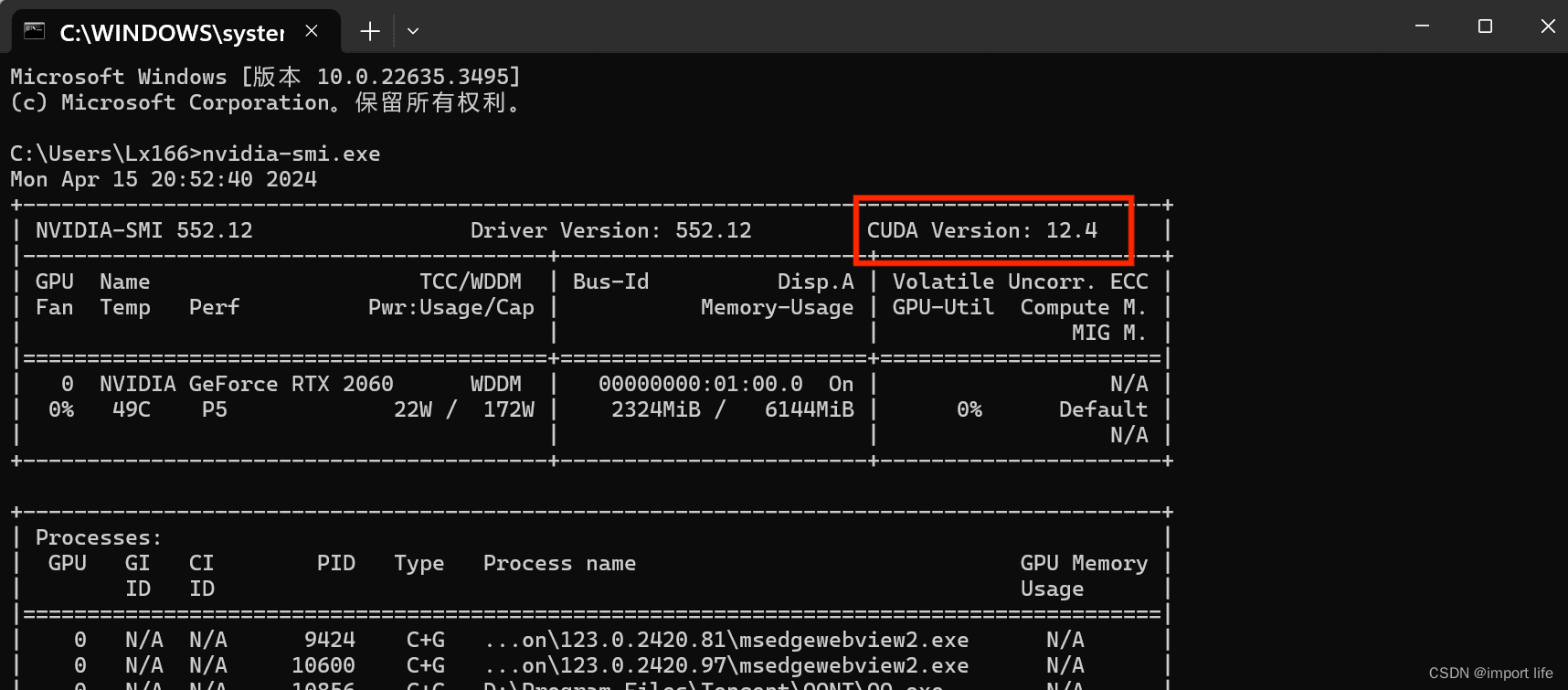

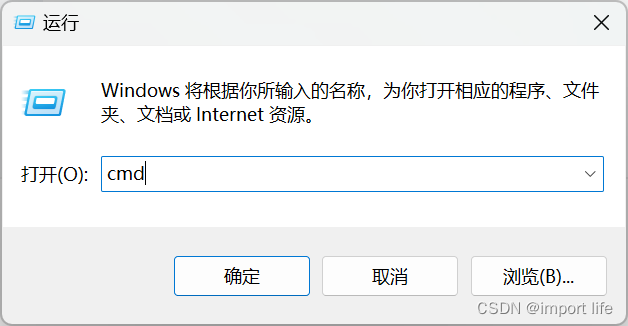

如果觉得上述步骤麻烦不好操作，在显卡驱动正确安装的前提下可以直接用命令行（Win+R召唤运行，然后输入CMD），然后在命令行输入：

nvidia-smi.exe

这里会直接显示显卡支持的最高的CUDA版本，同样知道最高支持版本之后，我们就可以在小于等于该版本的CUDA中选择了。

Windows安装CUDA ，还需要下载一些其他的东西：

（1）CUDA toolkit（toolkit就是指工具包）

 官方教程：（可能需要魔法）
Installation Guide Windows :: CUDA Toolkit Documentationhttps://docs.nvidia.com/cuda/cuda-installation-guide-microsoft-windows/index.html

（2）cuDNN

 官方教程：（可能需要魔法）

Installation Guide :: NVIDIA Deep Learning cuDNN Documentationhttps://docs.nvidia.com/deeplearning/sdk/cudnn-install/index.html#installwindows

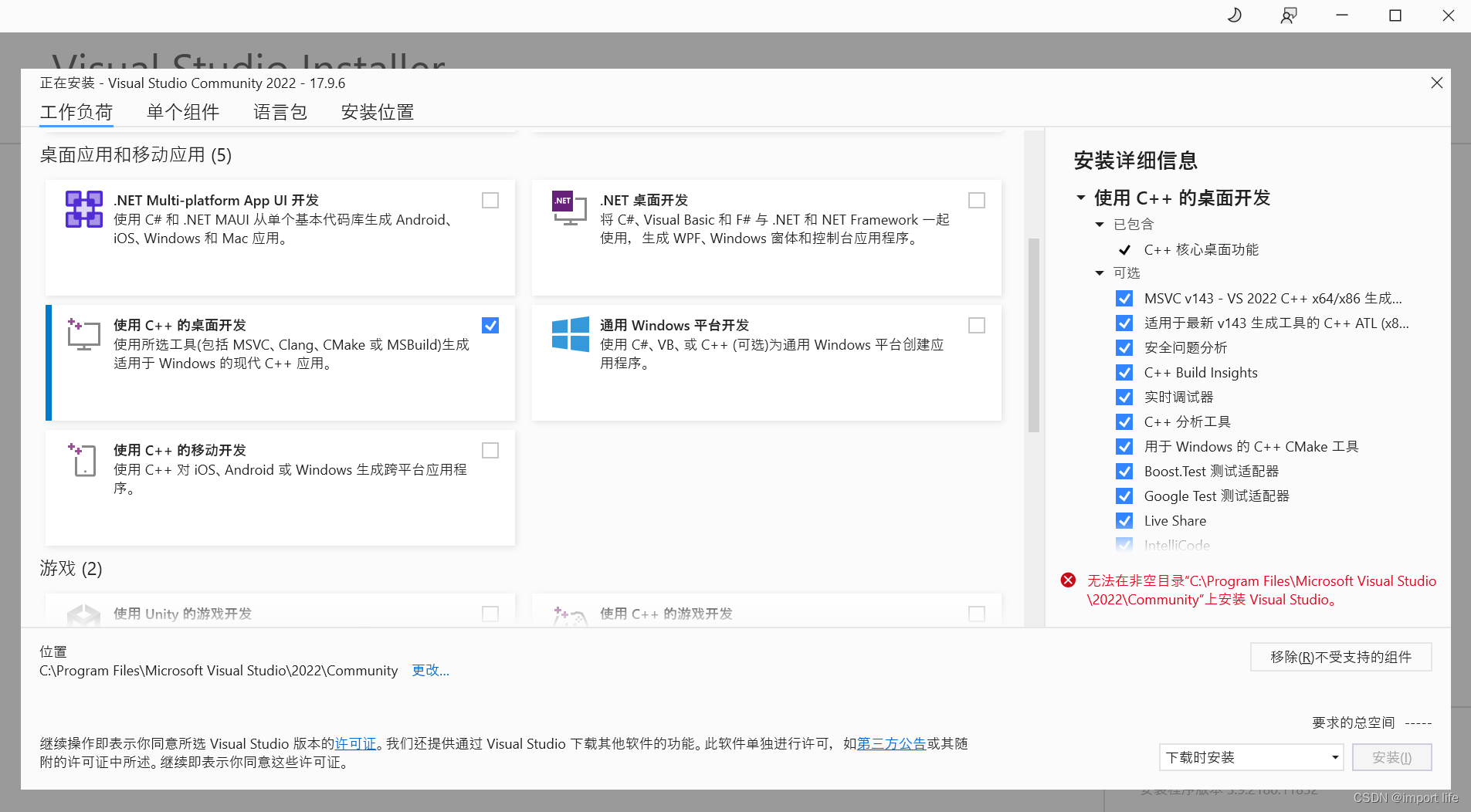

（3）Visual Studio2022（使用C++的桌面开发，这里我已经安装过了，为了截张图重新走了遍安装流程）

这里由于CUDA安装教程过长，占用太多篇幅可能会比较枯燥乏味（实在是懒得写了哈哈哈哈哈哈哈哈哈），建议直接搜索相关教程，或者参考一些比较详细的博客，例如：

win11下安装Cuda和Cudnn(pytorch+GPU环境安装)，保姆级教程！！！_cudnn-windows-x86_64-8.7.0.84_cuda11-archive-优快云博客https://blog.youkuaiyun.com/qq_36623004/article/details/127228147

Pytorch、CUDA和cuDNN的安装图文详解win11（解决版本匹配问题） - 知乎 (zhihu.com)https://zhuanlan.zhihu.com/p/641832733

CUDA安装及环境配置——最新详细版-优快云博客https://blog.youkuaiyun.com/chen565884393/article/details/127905428第三步，检查CUDA是否安装成功，老办法（Win+R召唤运行，然后输入CMD），然后在命令行输入：

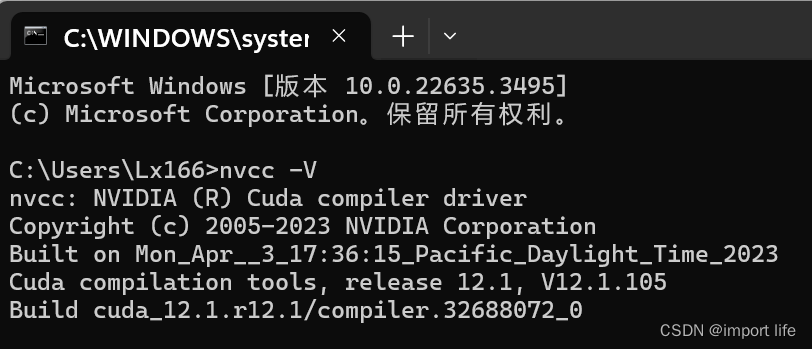

nvcc -V

出现了你的CUDA版本信息，说明安装成功了。要是还想测试一下能不能用，CUDA也有测试工具测着玩，我的安装路径是：

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v12.1\extras\demo_suite

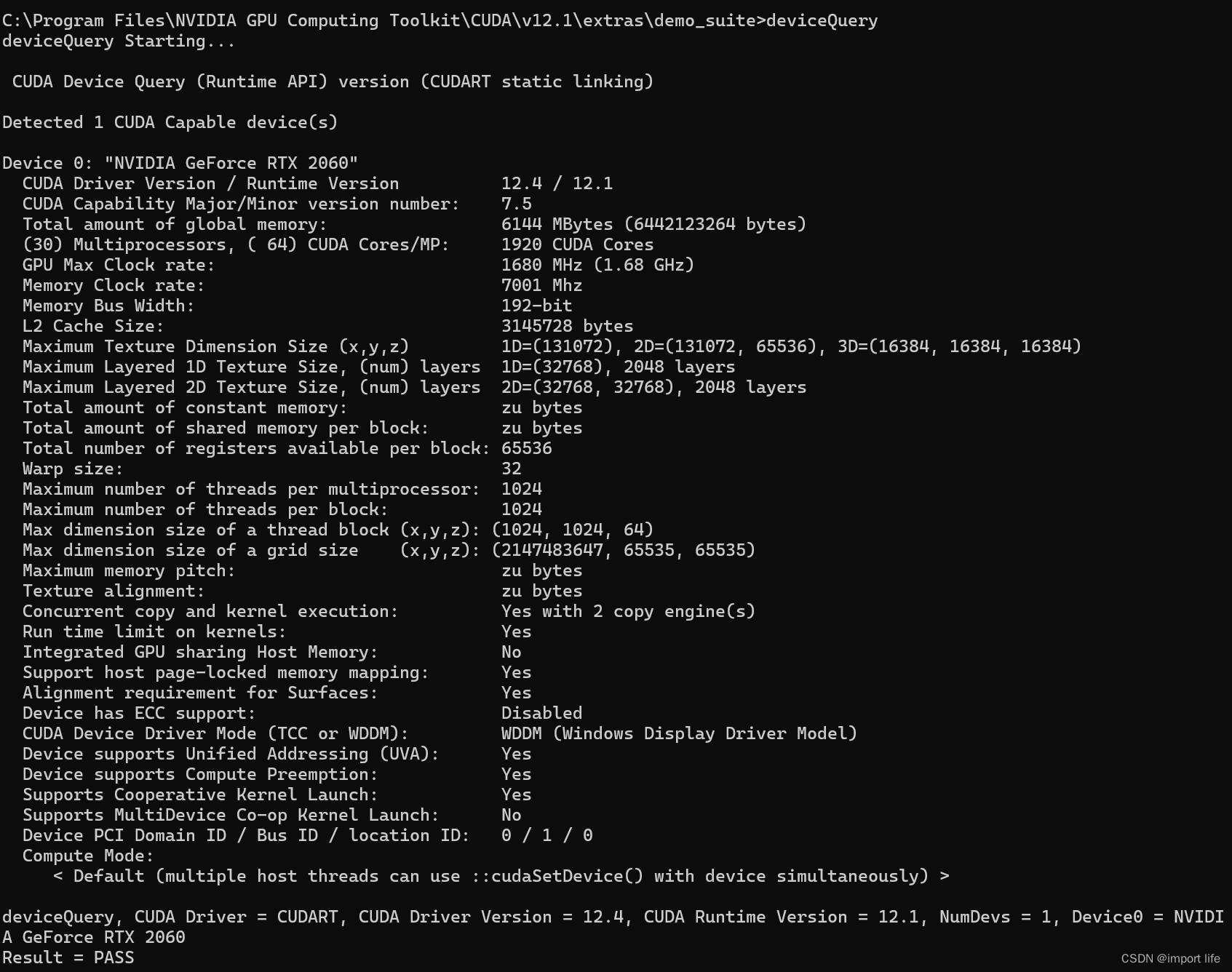

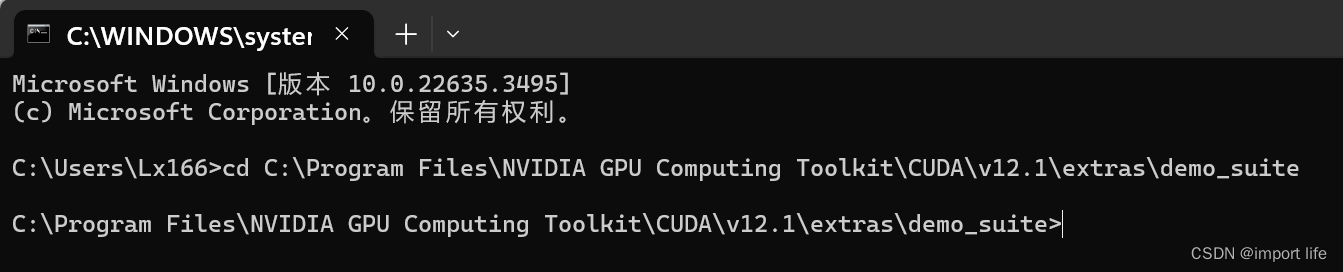

具体路径看用的人安装的路径，在demo_suite文件夹执行CMD，或者也可以在命令行跳到这个文件夹都可，查询一下本机的gpu设备，输入：

deviceQuery

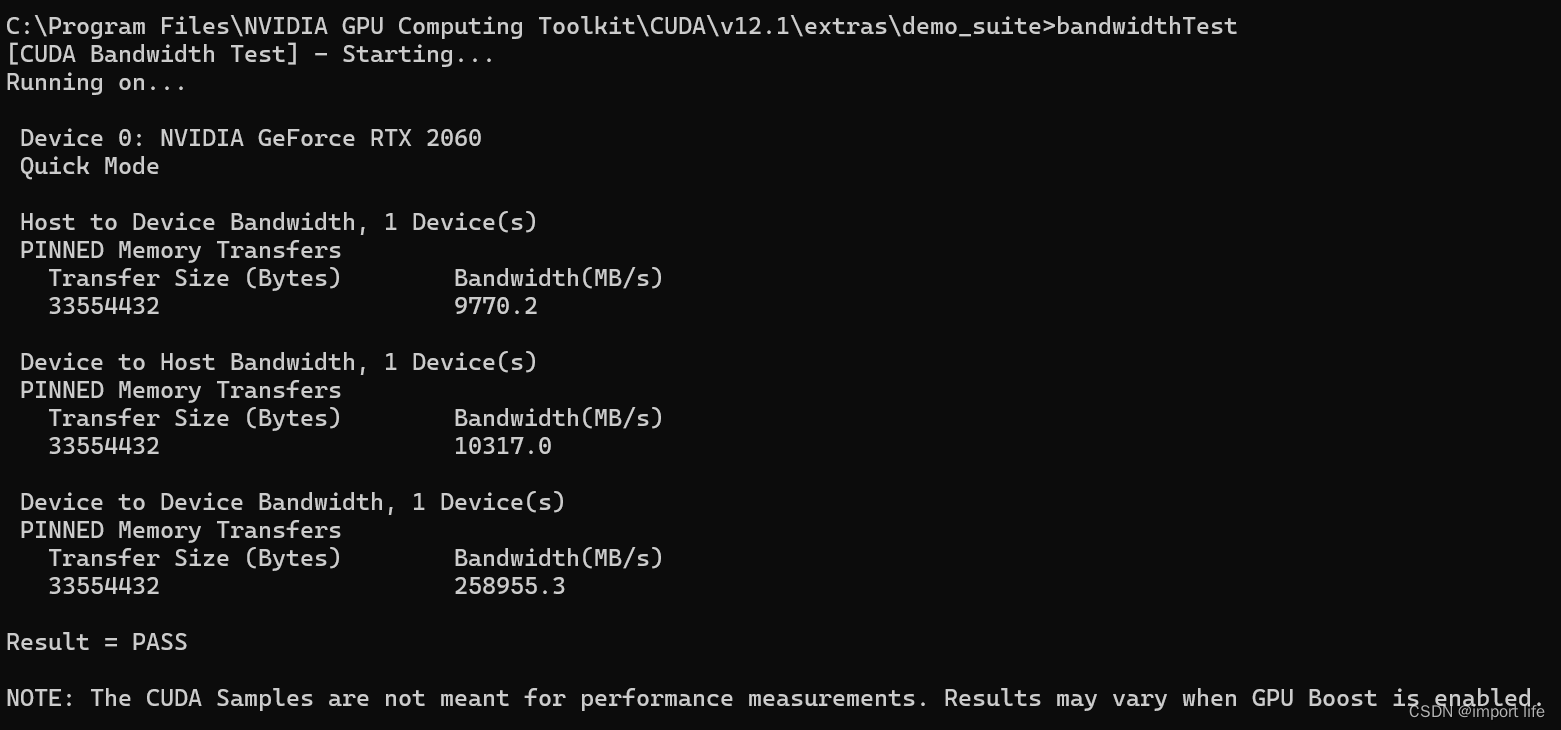

再来测试一下带宽，输入

bandwidthTest

能看出结果都是PASS，说明一切运行正常

第四步，安装CUDA版本的torch，torchaudio，torchvision三个库

命令如下（如果网速尚可不要用镜像，因为镜像源总是下成CPU版本的Pytorch）：

这里以Windows，CUDA 12.1，PyTorch 2.2.1版为例：

# CUDA 12.1
pip install torch==2.2.1 torchvision==0.17.1 torchaudio==2.2.1 --index-url https://download.pytorch.org/whl/cu121

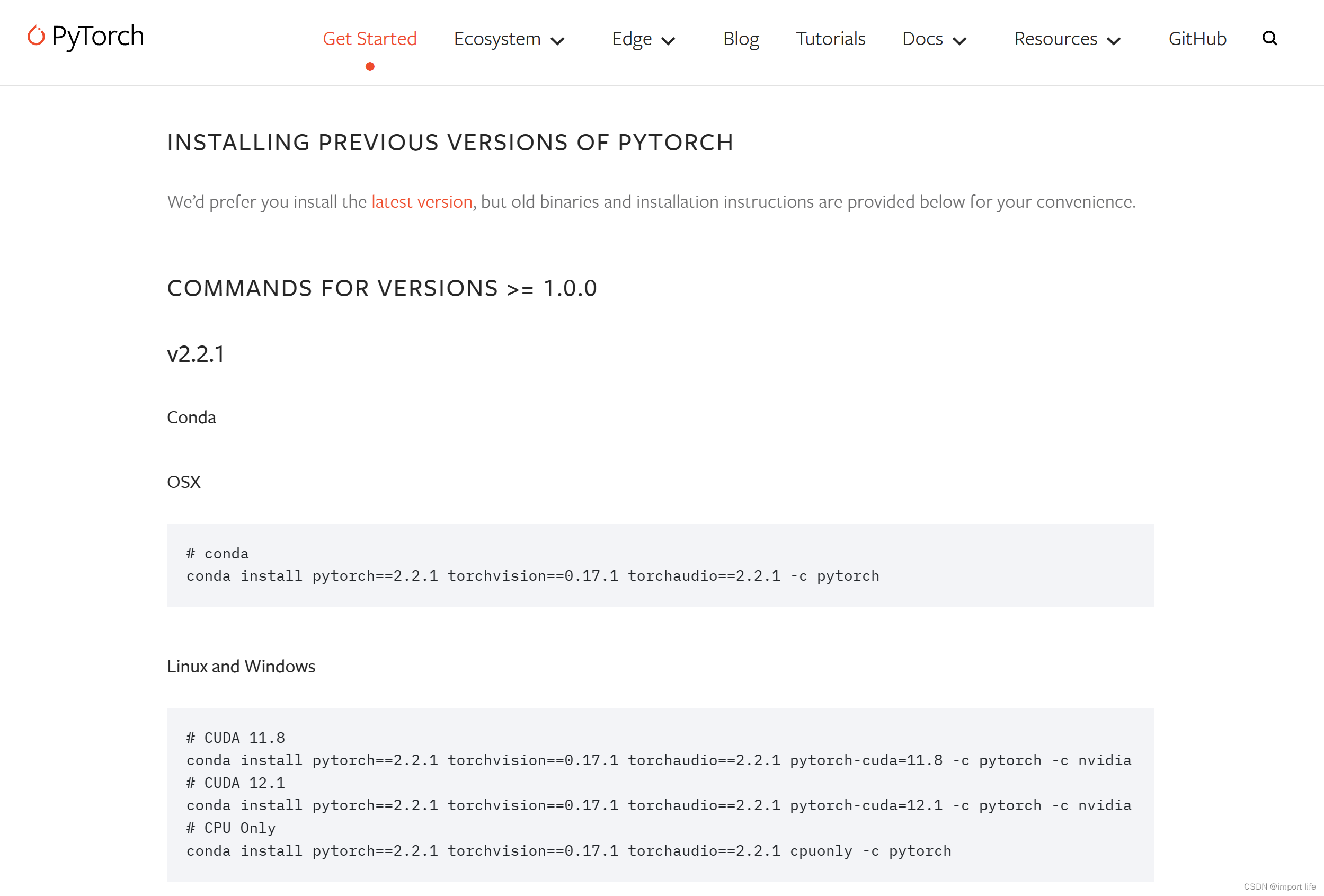

找到适合自己CUDA版本的PyTorch版本下载即可，可选版本很多：

再贴一遍PyTorch下载命令链接：Previous PyTorch Versions | PyTorchhttps://pytorch.org/get-started/previous-versions/

第五步，在Python里测试下载好的CUDA版本的PyTorch是否可用

一个简单的测试代码，瞎写的：

import torch
import torchaudio
import torchvision
print(torch.__version__) #输出torch版本
print(torchaudio.__version__) #输出torchaudio版本
print(torchvision.__version__) #输出torchvision版本
print(torch.cuda.is_available())  # 如果这个命令返回True，那么PyTorch可以使用CUDA

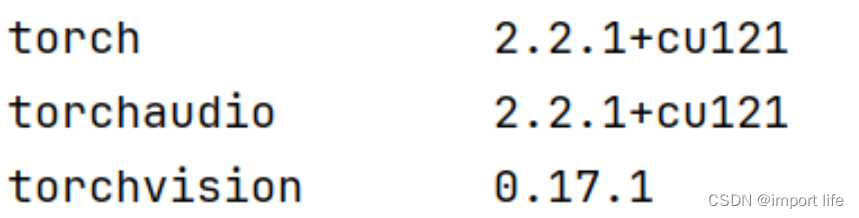

正确的CUDA版本PyTorch输出结果：

错误的CPU版本PyTorch输出结果：（仅为打印出来的示例，具体是否输出内容是这些我也忘了）

也有PyTorch不完全是CUDA版本的情况：（torchvision明显是cpu版本，总之是坑，谨记避雷！）

到此为止，我们前期的环境准备流程基本结束。

四、训练数据

1.运行voc_annotation.py

处理数据集修改了classes_path并对应自己的类别文件就可以直接运行，输出结果示例如下：

这个代码的主要作用如下：

1. 设置处理模式 (annotation_mode):

   • 根据设定的模式，可以只生成数据集的划分文件（例如训练集、验证集），或者同时生成这些划分并且创建包含具体标注信息的文本文件。

2. 设定类别信息 (classes_path):

   • 指定一个文件，该文件包含了数据集中所有目标的类别名称，用于区分不同的物体。

3. 数据集划分比例 (trainval_percent 和 train_percent):

   • 设定训练集和验证集的数量比例，以及它们两者与测试集的数量比例。

4. 处理VOC数据集:

   • 从标注文件（XML文件）中提取出目标的类别和对应的边界框（bounding box）坐标。
   • 根据提供的类别信息和标注，包括目标的难易程度（difficult），生成特定于训练的文本文件，这些文件包含了用于训练目标检测模型的必要信息。
   • 输出的文件格式通常是一个图片文件的路径，后面跟着该图片中所有标注对象的类别索引和边界框坐标。

5. 自动化标注文件创建与数据集划分:

   • 自动生成用于训练、验证和测试的数据划分文件（如train.txt, val.txt, test.txt）。
   • 这样可以简化后续模型训练时的数据准备工作，因为模型可以直接读取这些划分文件来获取必要的训练和验证数据。

6. 统计信息输出:

   • 在处理完毕后，代码还会输出一些统计信息，比如每个类别的目标数量，以及提醒信息，例如如果训练集的数量较小或者某些类别没有目标。

总而言之，这段代码的主要作用是从标注的XML文件中提取出目标检测任务所需的信息，并自动创建相应的训练、验证和测试划分文件，方便进行后续的模型训练和评估工作。

2.运行train.py

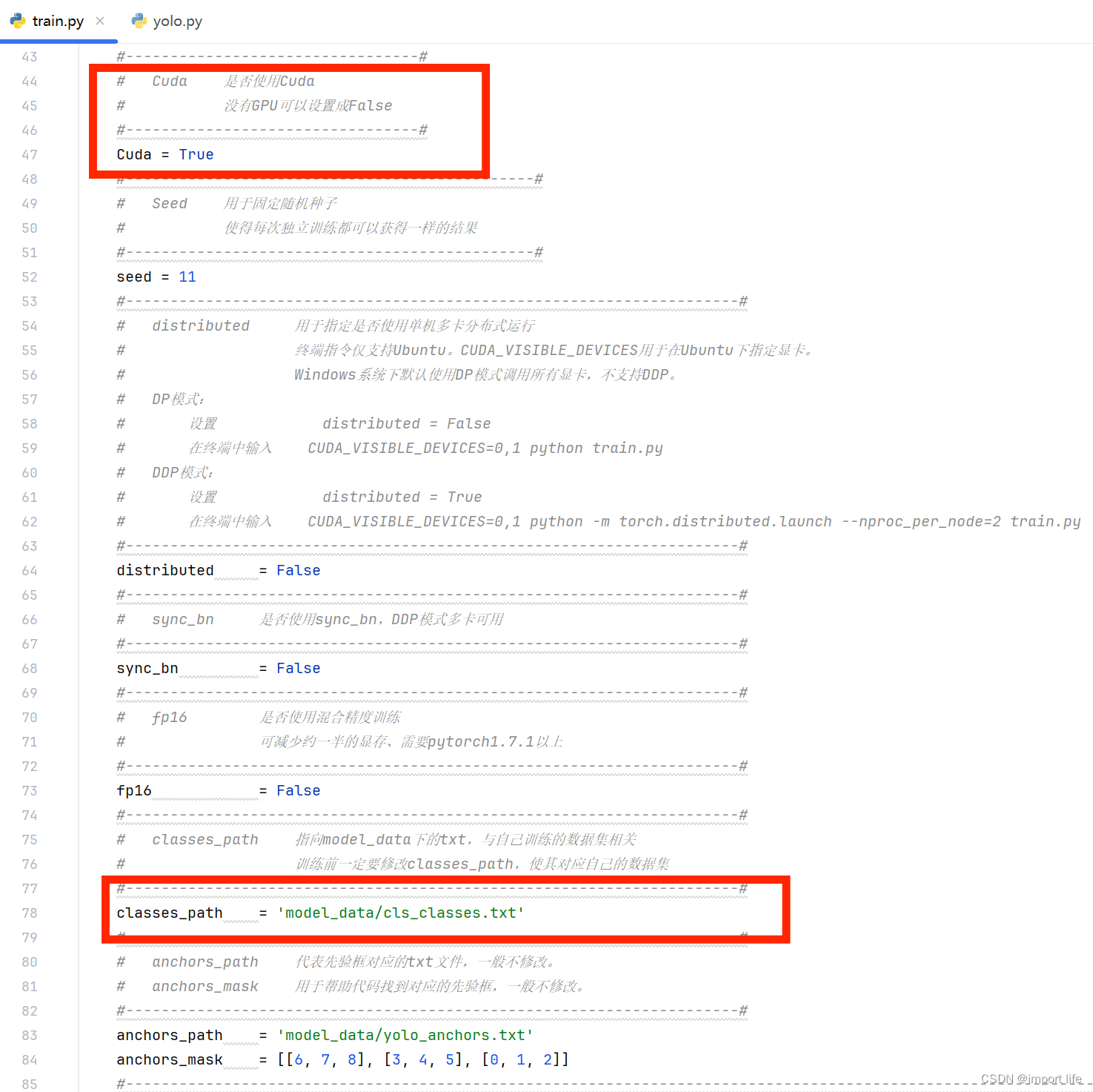

这个train.py代码可以改的参数很多，第一次训练咱们化繁为简，成功了再谈改进，如果CUDA成功安装了并安装了CUDA版本的PyTorch就把Cuda参数设置为True，用cpu可以不管，然后classes_path参数修改为自己定义好类别的txt文件；

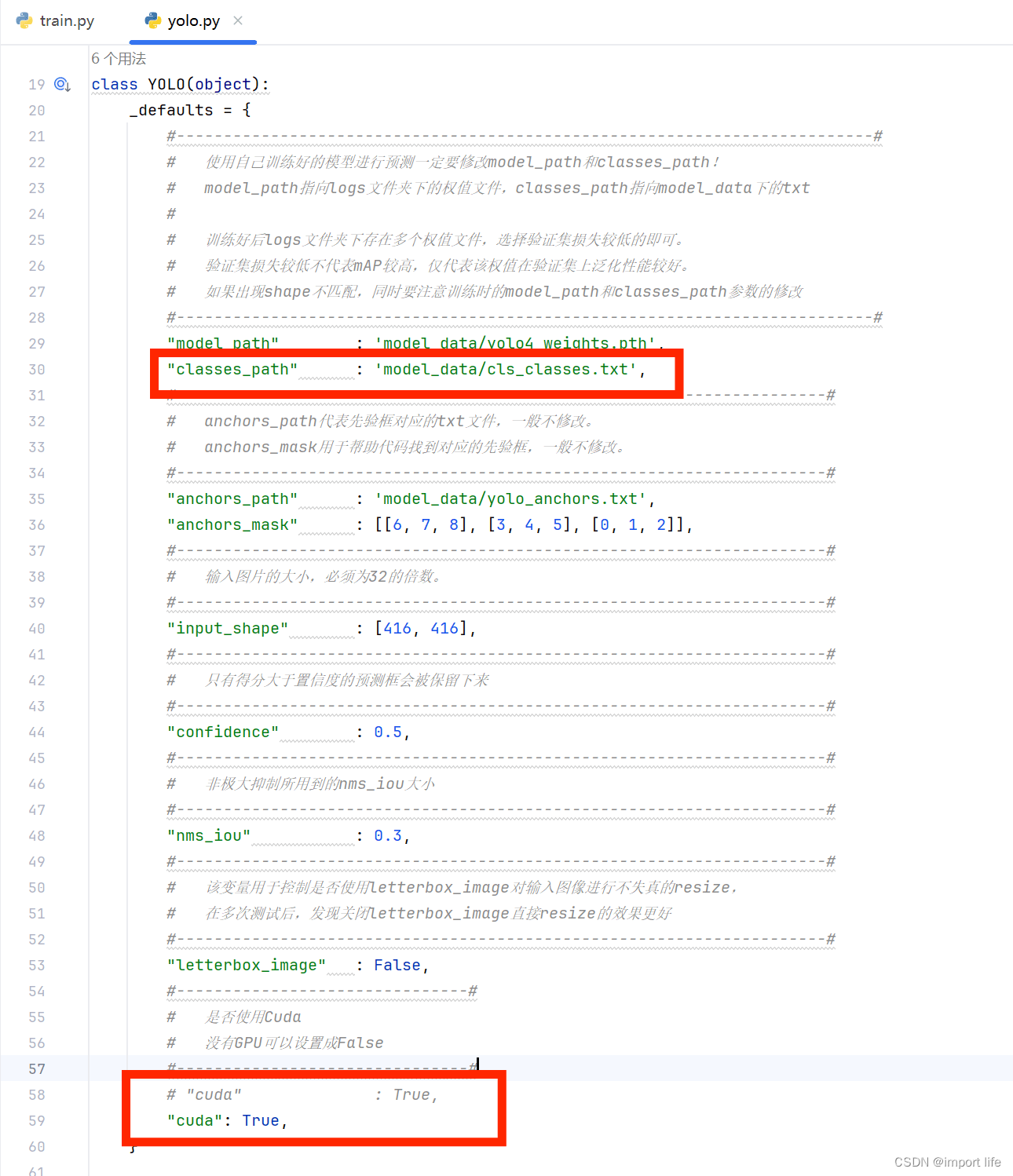

yolo.py也需要修改相关函数：

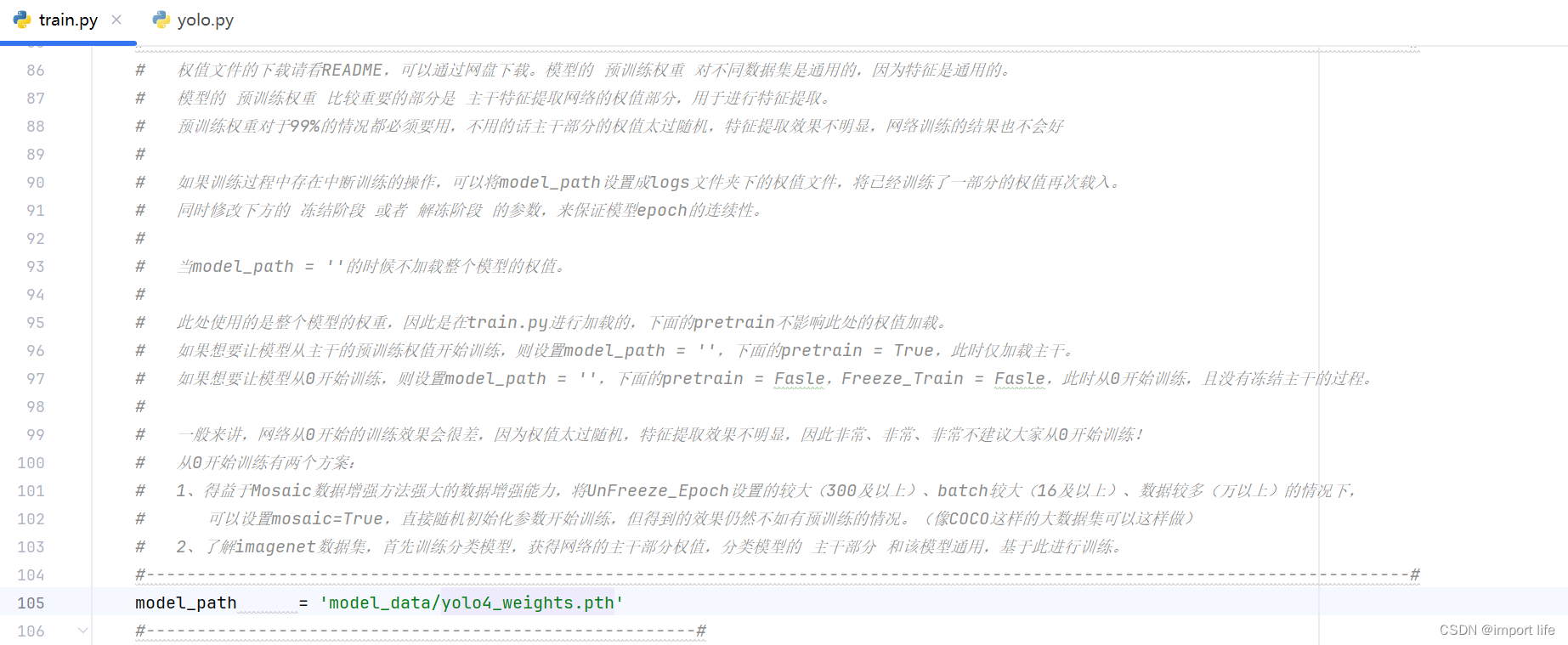

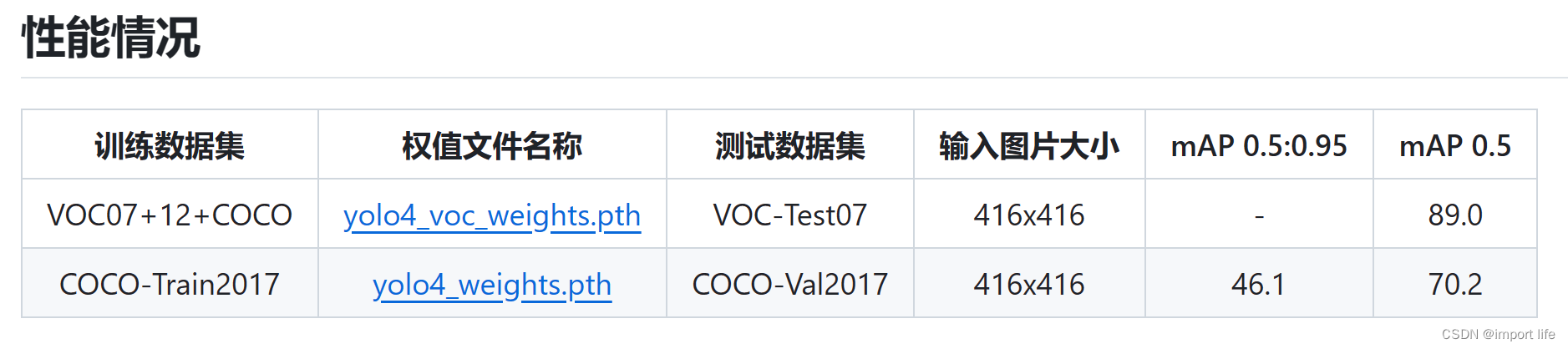

注意，train.py文件中有个重要参数，mode_path主干权值文件，一般是使用现成的训练好的权值文件yolo4_weights.pth和yolo4_voc_weights.pth；

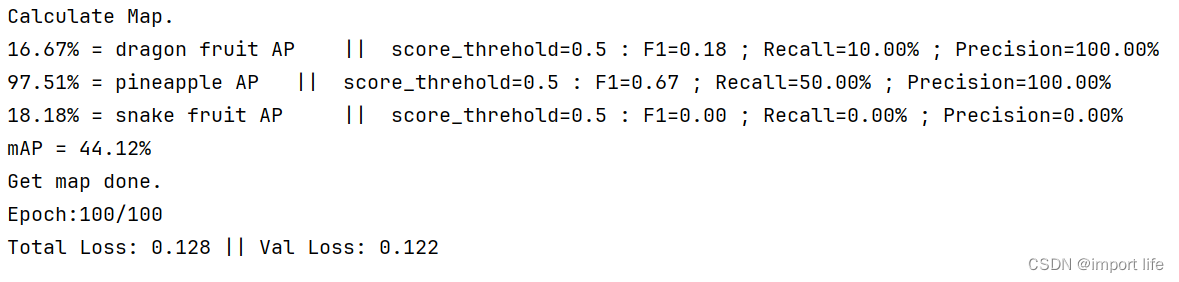

我第一次训练（批次(epoch)=100）的时候使用的主干权值文件是yolo4_weights.pth，

第二次训练进（批次(epoch)=100），用了我自己训练的权值文件（fruit_weights）作为主干权值，

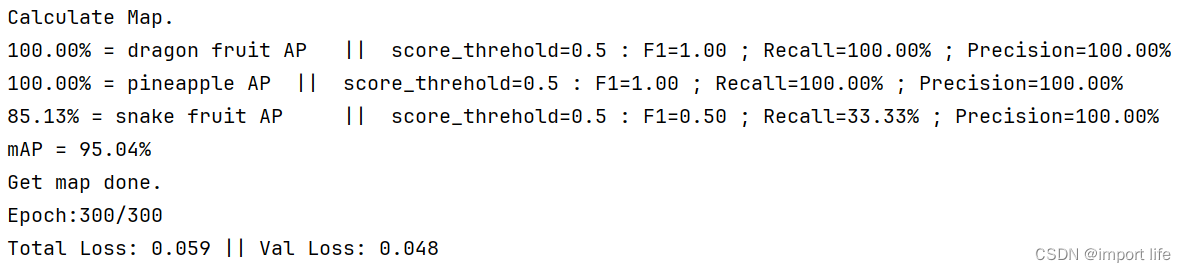

第三次训练（批次(epoch)=300），用了我自己训练的权值文件（fruitv2_weights）作为主干权值，可以看到，性能提升非常大。

总之其实可以老老实实用yolo4_weights.pth等现成的权值文件多训练几百个批次(epoch)，主干权值文件能不动尽量不动。（注：不改变原代码函数的情况下200张图片100个批次2060显卡跑满的话一个小时左右就跑完了）

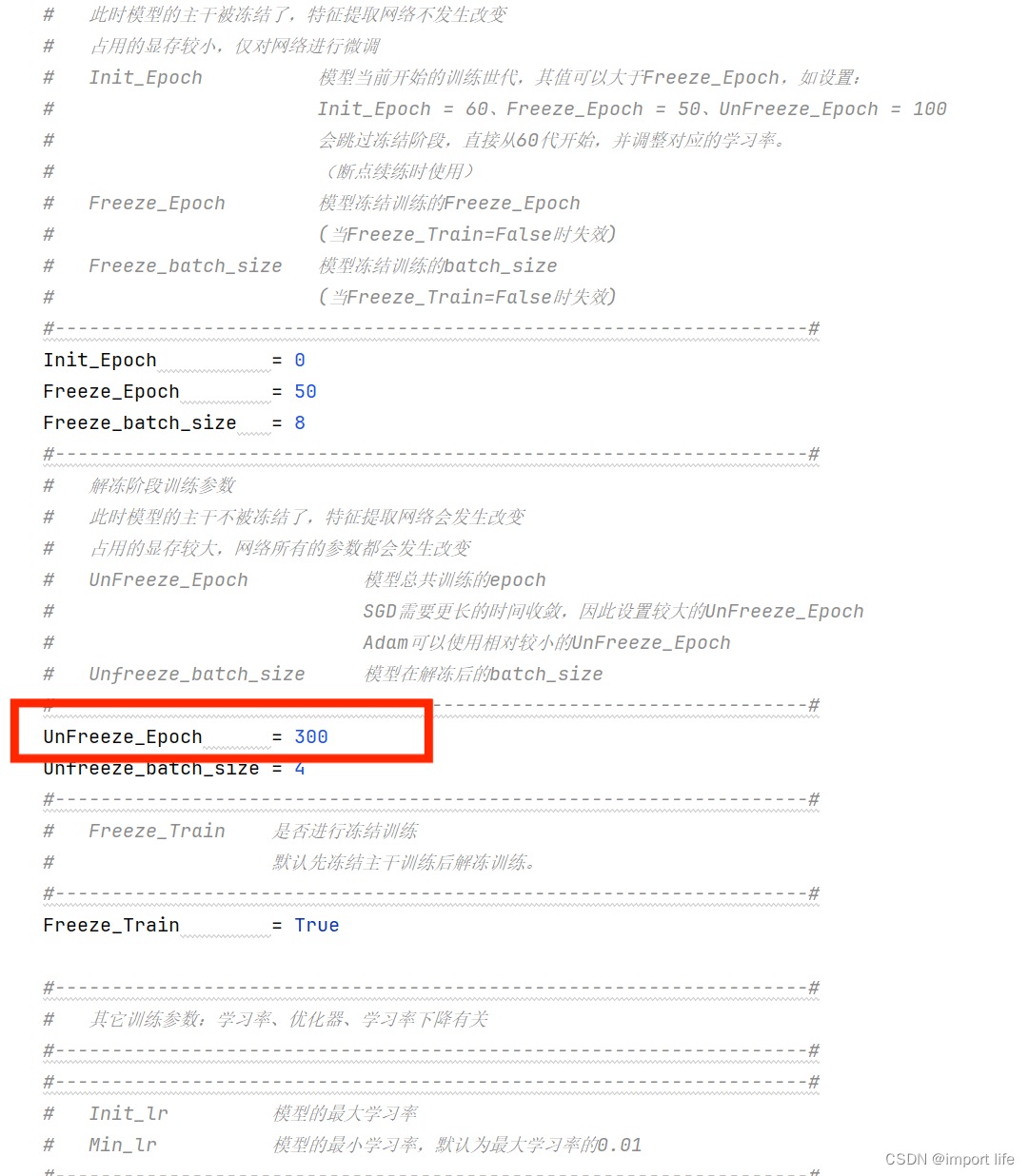

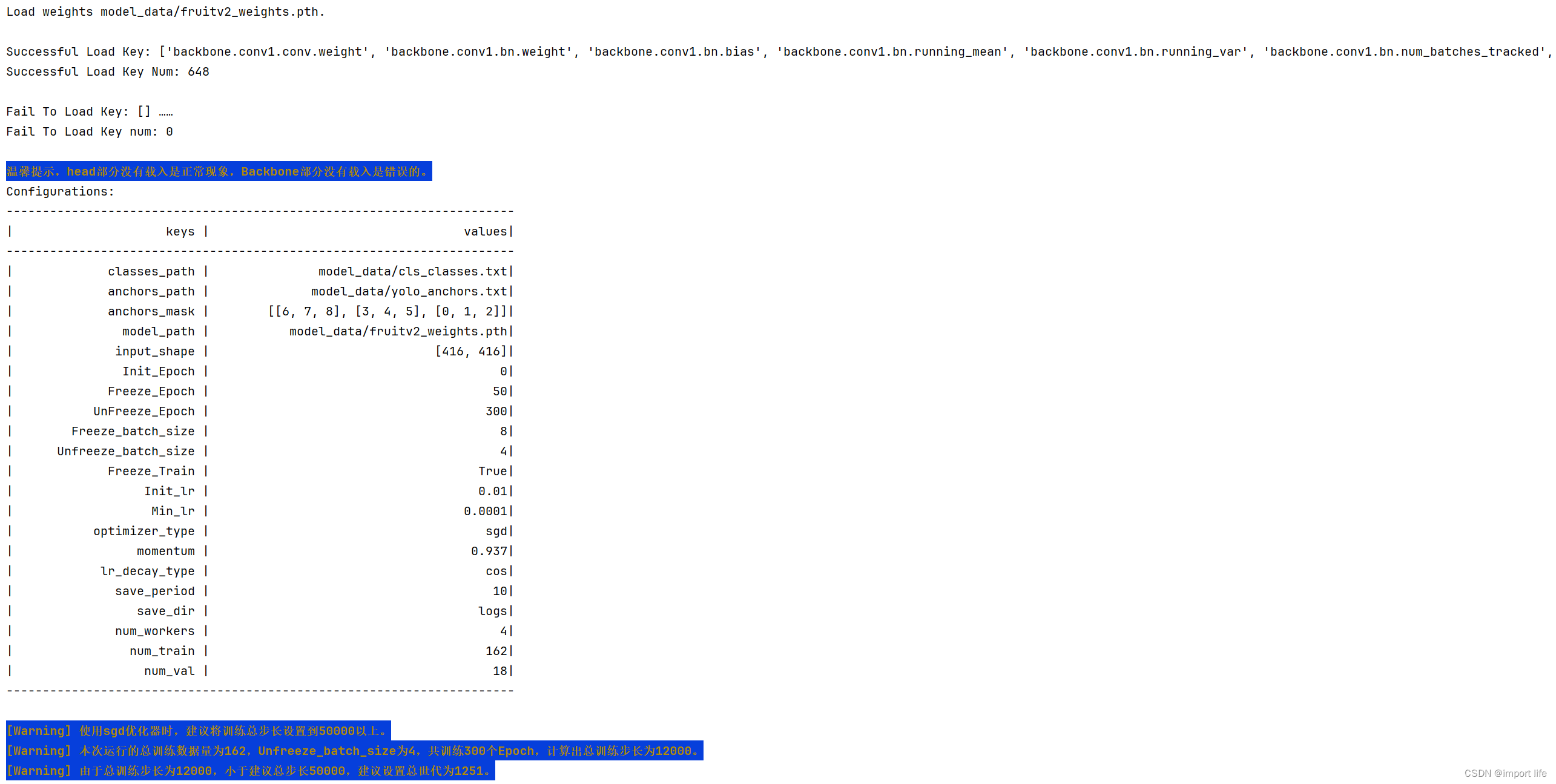

UnFreeze_Epoch模型总共训练的批次(epoch)数参数的话，如果对数据集没什么信心可以设置个20-30批次左右看输出内容，如果输出各项指标一直是0就可以直接结束，改进数据集了。

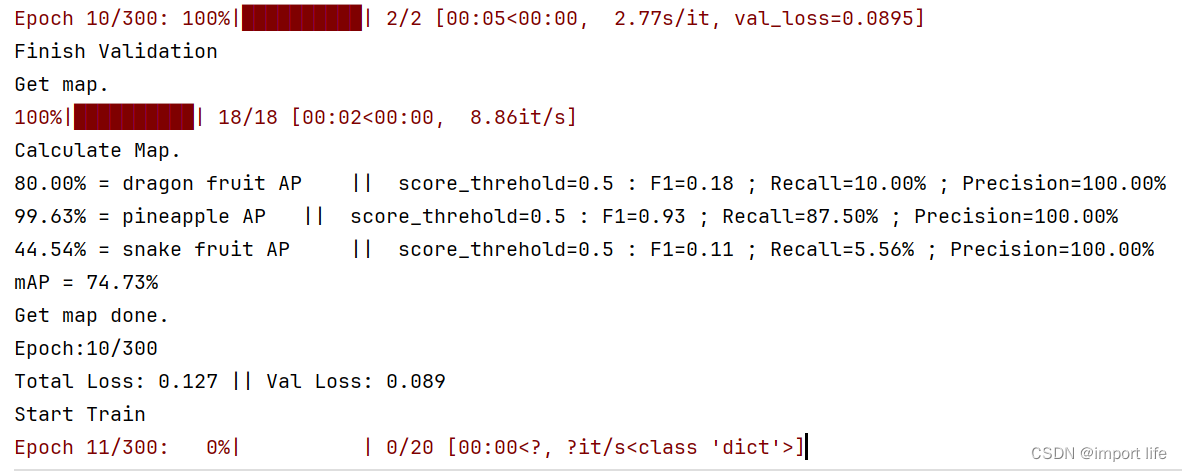

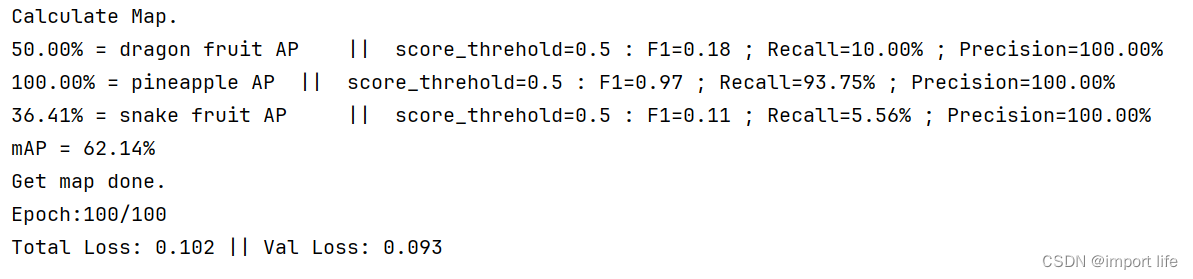

训练期间会输出模型性能的统计数据，包括不同类别（dragon fruit 和 snake fruit）的平均精度（AP）和平均精度均值（mAP），以及它们对应的分数阈值、F1-分数、召回率和精确率。

这个代码主要作用如下：

1. 准备阶段：

   • 设置是否使用GPU。
   • 初始化随机种子以确保结果可复现。
   • 设置是否使用分布式训练。
   • 定义模型需要检测的类别。
   • 加载预定义的YOLO模型的锚点（anchors），用于指导模型预测目标大小。
   • 加载图像数据和标签数据的路径。

2. 模型配置：

   • 加载模型架构，可以选择加载预训练权重以此来初始化模型，或者从头开始训练。
   • 设置输入图像的尺寸。
   • 根据是否进行冻结训练（只训练模型的部分层，其他层保持不变），设置不同的训练策略，例如学习率和训练轮次（Epoch）。

3. 数据增强：

   • 使用了Mosaic和Mixup等数据增强技术，可以在训练中生成更多样化的训练样本。

4. 编译模型：

   • 根据设置的学习率、优化器类型（如SGD或Adam）、以及是否使用Focal Loss或iou损失等选项，配置模型的优化器。
   • 设置学习率衰减策略。

5. 训练流程：

   • 分两个阶段进行训练：冻结训练（只训练模型顶层，主干网络被冻结）和解冻训练（训练所有层）。
   • 在每个阶段，会根据实际数据集的大小动态调整训练时的批量大小（Batch Size）和学习率。
   • 逐轮次（Epoch）进行训练，每轮次结束后可能保存模型权重，并可以选择性地对验证集进行评估，以监控模型性能。

6. 记录和评估：

   • 将训练过程中的损失值和经过验证集评估得到的性能指标记录下来。

总结来说，这段代码用于训练Yolo目标检测模型，涉及到了数据准备、数据增强、模型配置、训练流程以及性能评估等关键步骤。

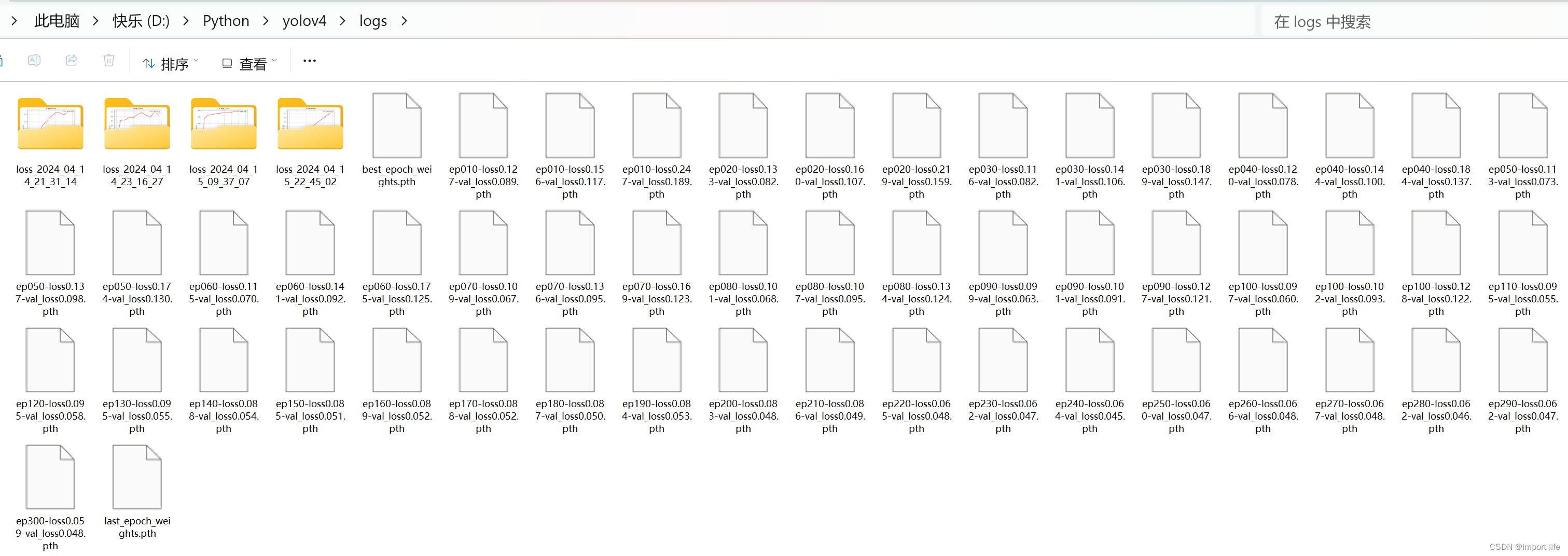

训练完的权值文件默认保存在log文件夹下，log文件夹下的best_epoch_weights.pth就是我们训练好的权值文件，示例如下：

3.运行predict.py

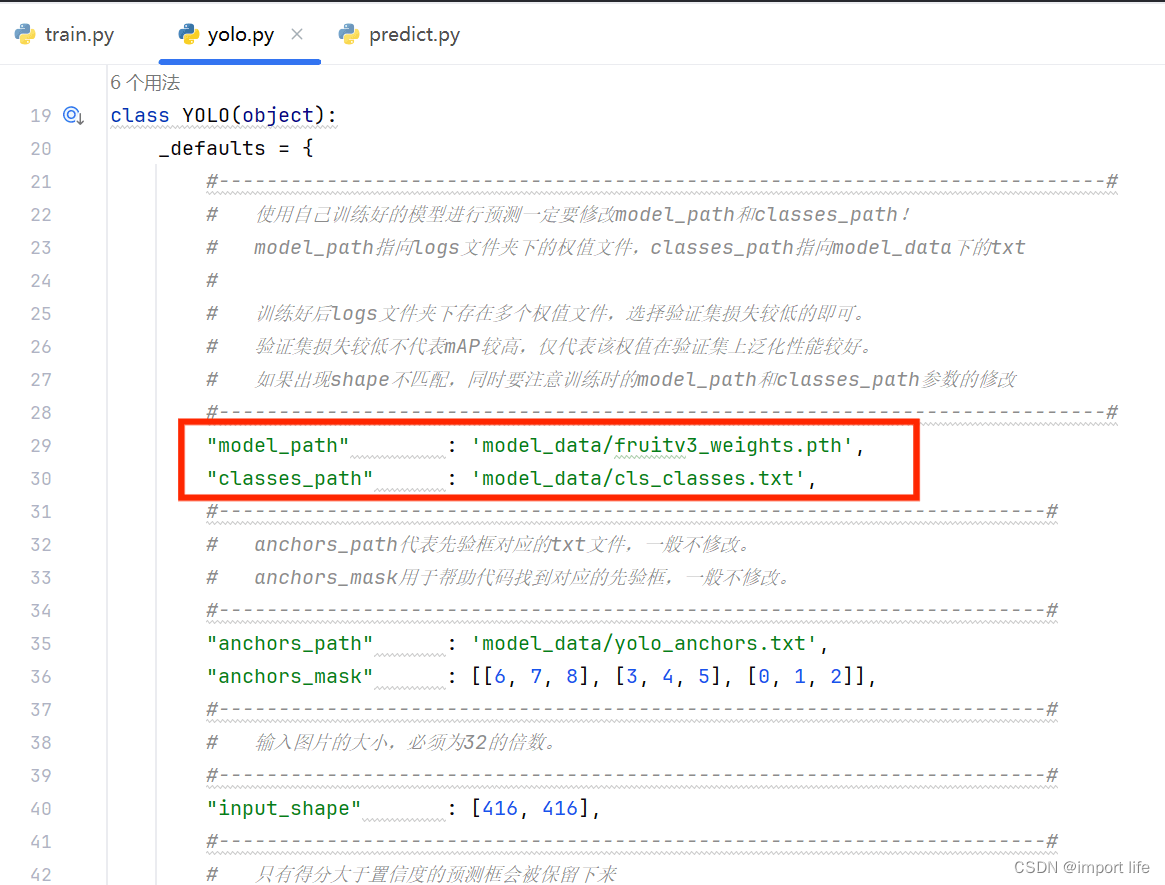

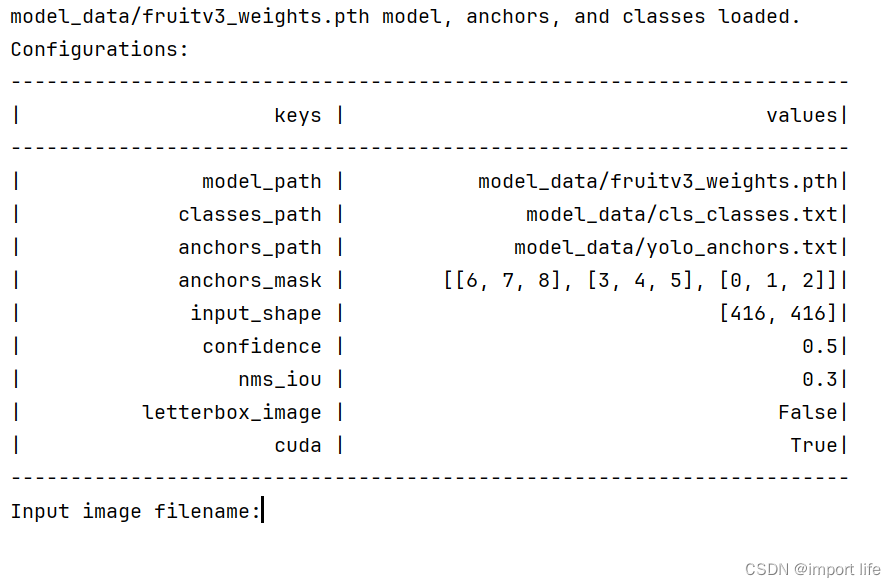

训练好我们要用的权值文件以后，先修改yolo.py代码，model_path换成自己训练好的权值文件；

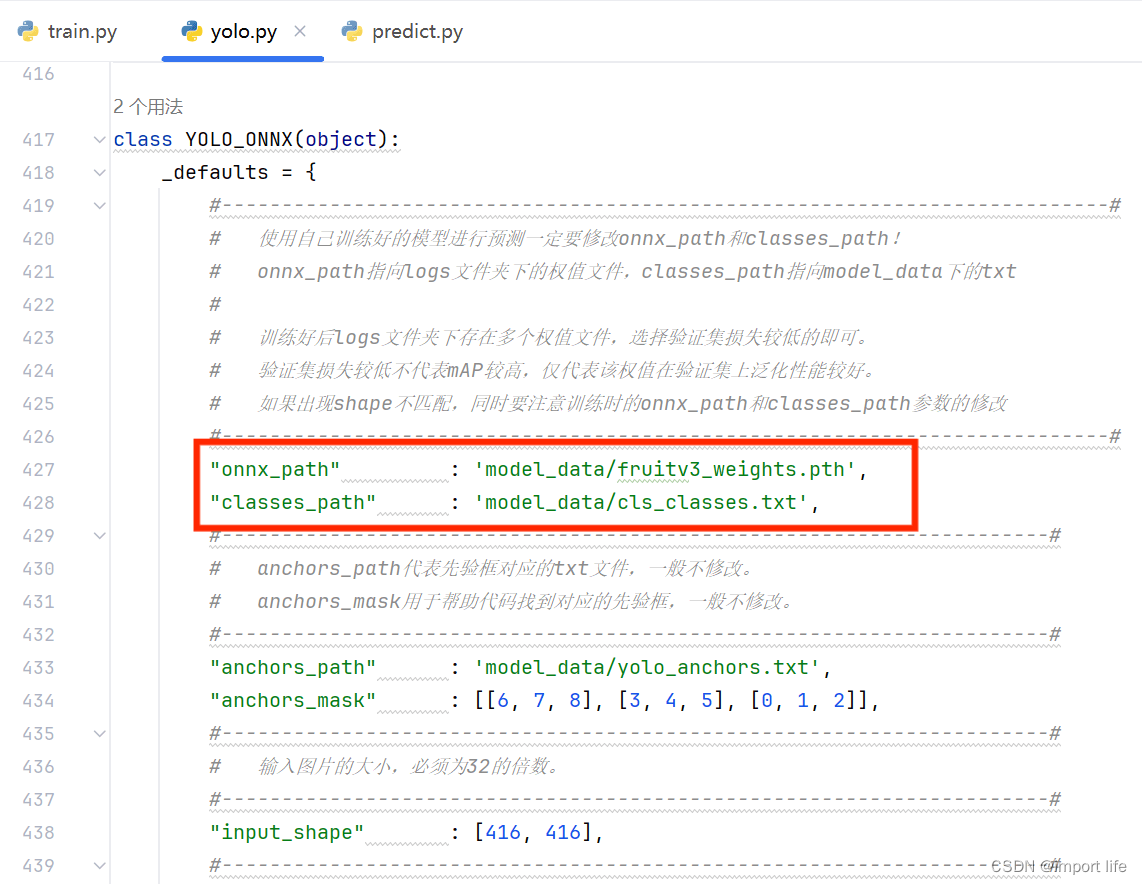

yolo.py还有个不明显但是训练自己数据集后必须要更改的地方，onnx_path同样改成训练好的权值文件，classes_path应该不用多说，改成自己设置好的类别txt文件。

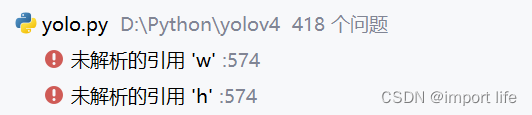

yolo.py总会报两个错误，但我没明白原因，反正不影响预测啥的，直接无视：

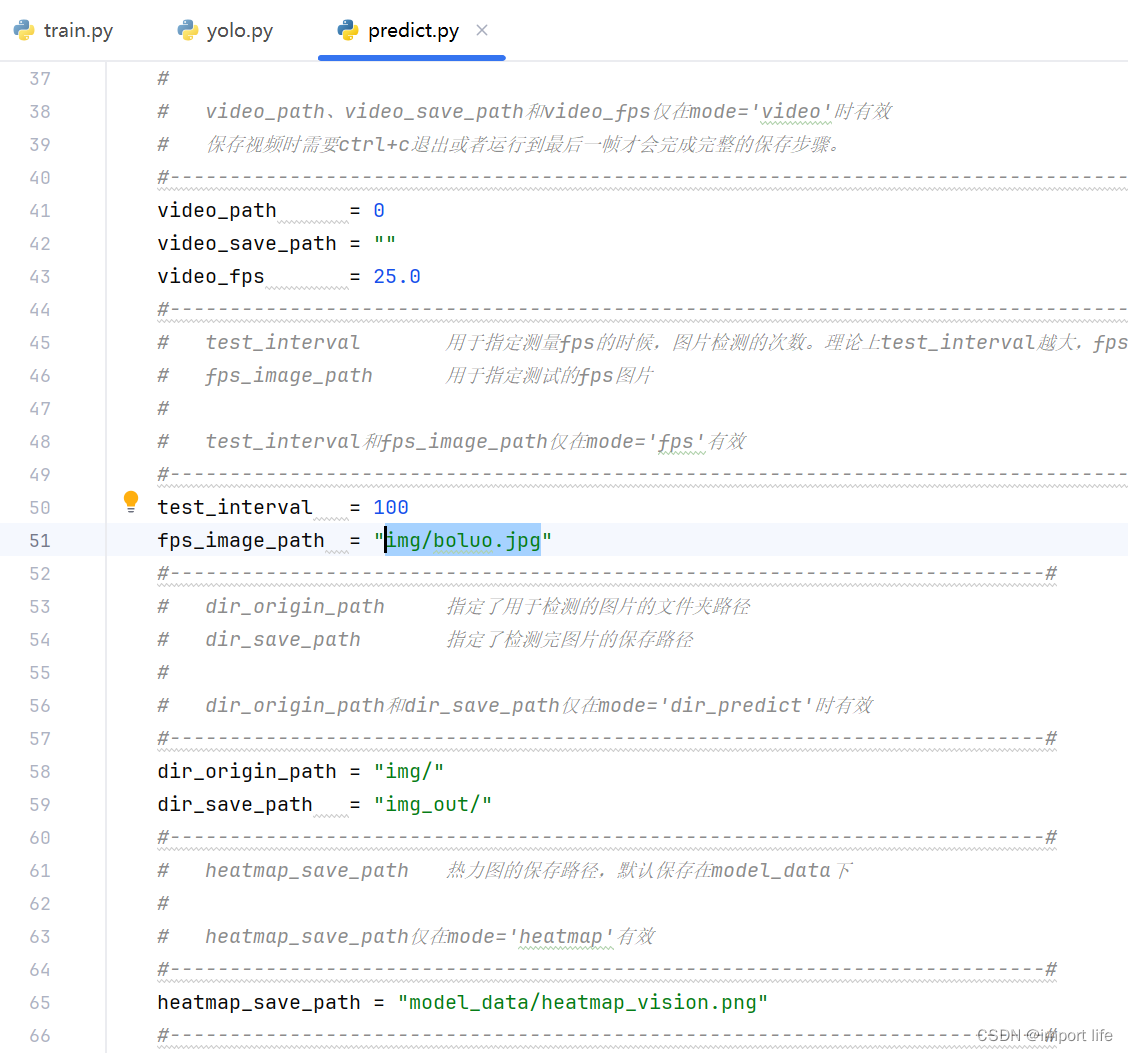

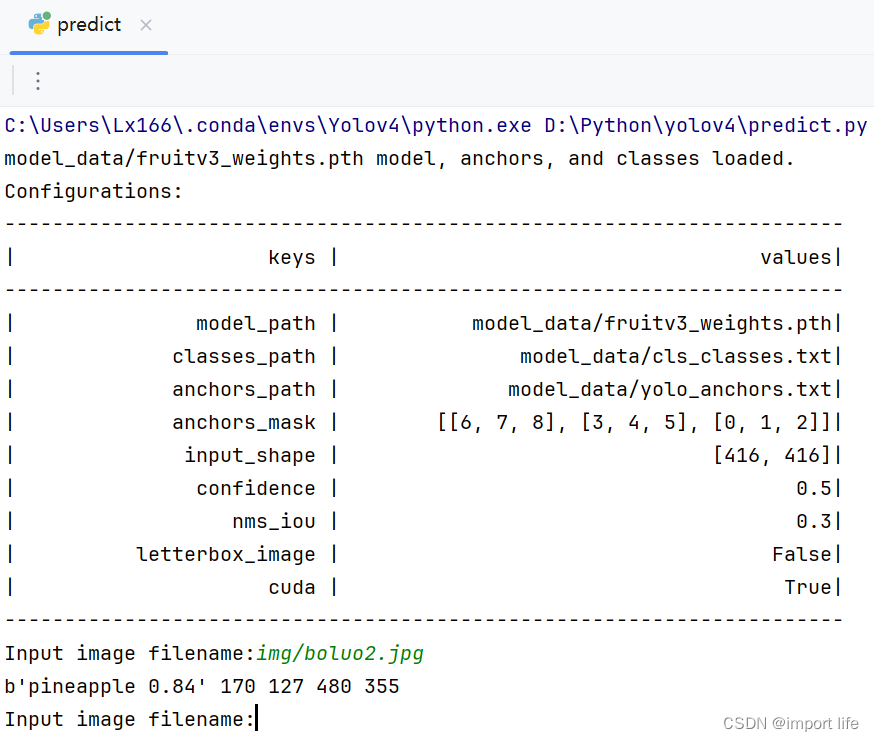

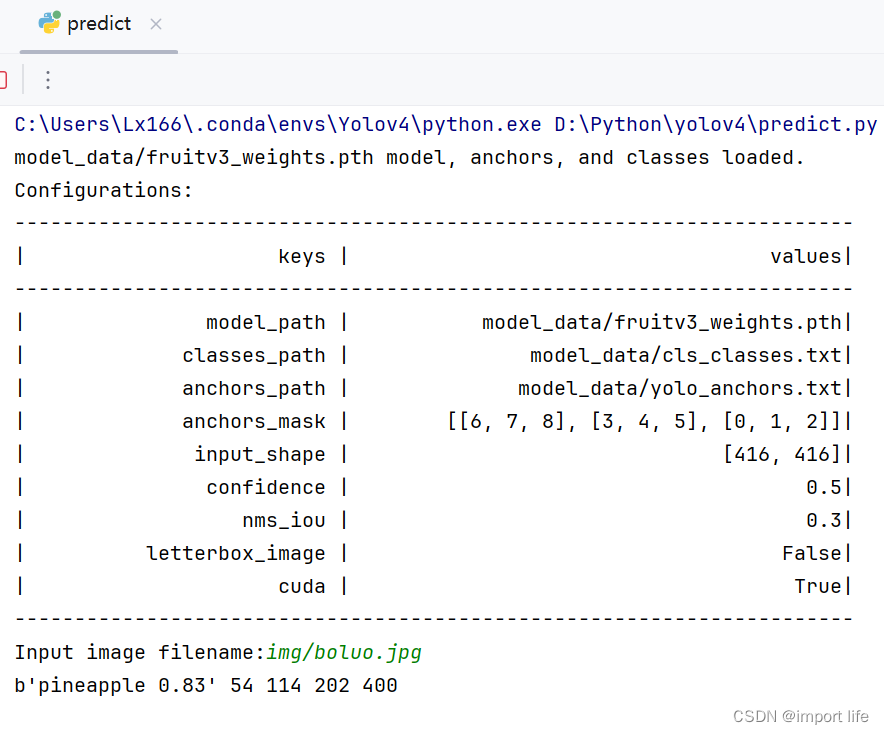

然后修改predict.py里的图片输入路径，不改也不甚要紧，然后用找来的图片来测试训练好的数据集权值文件效果。

如果PyTorch版本比较新，在predict.py运行时可能会弹出警告：

D:\Python\yolov4\utils\utils_bbox.py:88: UserWarning: The torch.cuda.*DtypeTensor constructors are no longer recommended. It's best to use methods such as torch.tensor(data, dtype=*, device='cuda') to create tensors. (Triggered internally at C:\actionsrunner\_work\pytorch\pytorch\builder\windows\pytorch\torch\csrc\tensor\python_tensor.cpp:85.) anchor_w = FloatTensor(scaled_anchors).index_select(1, LongTensor([0])) Traceback (most recent call last): File "D:\Python\yolov4\predict.py", line 95, in <module> r_image = yolo.detect_image(image, crop = crop, count=count) File "D:\Python\yolov4\yolo.py", line 207, in detect_image label_size = draw.textsize(label, font) AttributeError: 'ImageDraw' object has no attribute 'textsize'

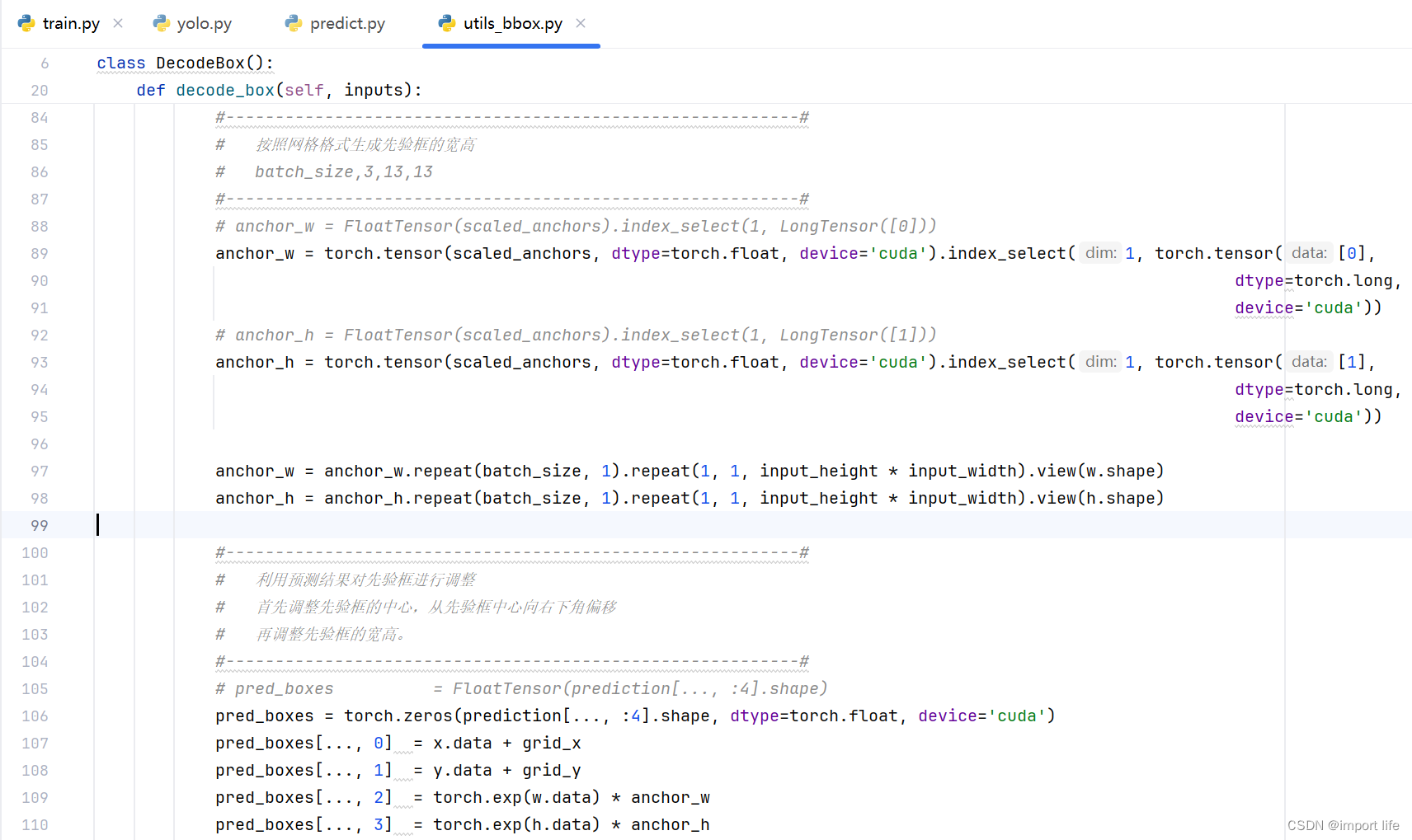

 我的解决办法是直接修改了utils_bbox.py这个代码中的几行问题代码，修改如下（注释掉了原代码）：

            #----------------------------------------------------------#
            #   按照网格格式生成先验框的宽高
            #   batch_size,3,13,13
            #----------------------------------------------------------#
            # anchor_w = FloatTensor(scaled_anchors).index_select(1, LongTensor([0]))
            anchor_w = torch.tensor(scaled_anchors, dtype=torch.float, device='cuda').index_select(1, torch.tensor([0],
                                                                                                                   dtype=torch.long,
                                                                                                                   device='cuda'))
            # anchor_h = FloatTensor(scaled_anchors).index_select(1, LongTensor([1]))
            anchor_h = torch.tensor(scaled_anchors, dtype=torch.float, device='cuda').index_select(1, torch.tensor([1],
                                                                                                                   dtype=torch.long,
                                                                                                                   device='cuda'))

            anchor_w = anchor_w.repeat(batch_size, 1).repeat(1, 1, input_height * input_width).view(w.shape)
            anchor_h = anchor_h.repeat(batch_size, 1).repeat(1, 1, input_height * input_width).view(h.shape)

            #----------------------------------------------------------#
            #   利用预测结果对先验框进行调整
            #   首先调整先验框的中心，从先验框中心向右下角偏移
            #   再调整先验框的宽高。
            #----------------------------------------------------------#
            # pred_boxes          = FloatTensor(prediction[..., :4].shape)
            pred_boxes = torch.zeros(prediction[..., :4].shape, dtype=torch.float, device='cuda')
            pred_boxes[..., 0]  = x.data + grid_x
            pred_boxes[..., 1]  = y.data + grid_y
            pred_boxes[..., 2]  = torch.exp(w.data) * anchor_w
            pred_boxes[..., 3]  = torch.exp(h.data) * anchor_h

在使用CPU的情况下，如果Pillow库是直接安装的，没有指定版本，也会报类似的错误：

Traceback (most recent call last):   File "D:\py\yolov4-pytorch-master\predict.py", line 96, in <module>     r_image = yolo.detect_image(image, crop=crop, count=count)   File "D:\py\yolov4-pytorch-master\yolo.py", line 212, in detect_image     label_size = draw.textsize(label, font) AttributeError: 'ImageDraw' object has no attribute 'textsize'

解决方法也很简单，卸载新版Pillow库 ,

pip uninstall pillow

 然后按照要求指定安装老版本的Pillow==8.2.0即可。

pip install Pillow==8.2.0

五、成果展示

最后给你们看一下我训练好的权值文件的成果吧，哈哈，快要0点了，1500流量券马上拿不到了，不写了。

1.图片测试

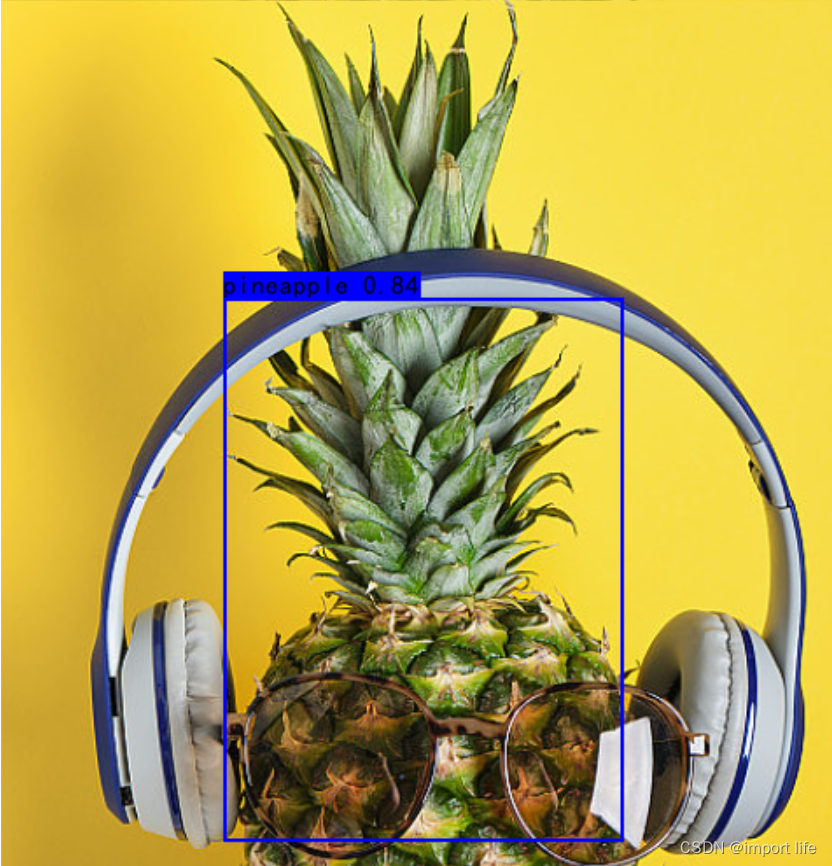

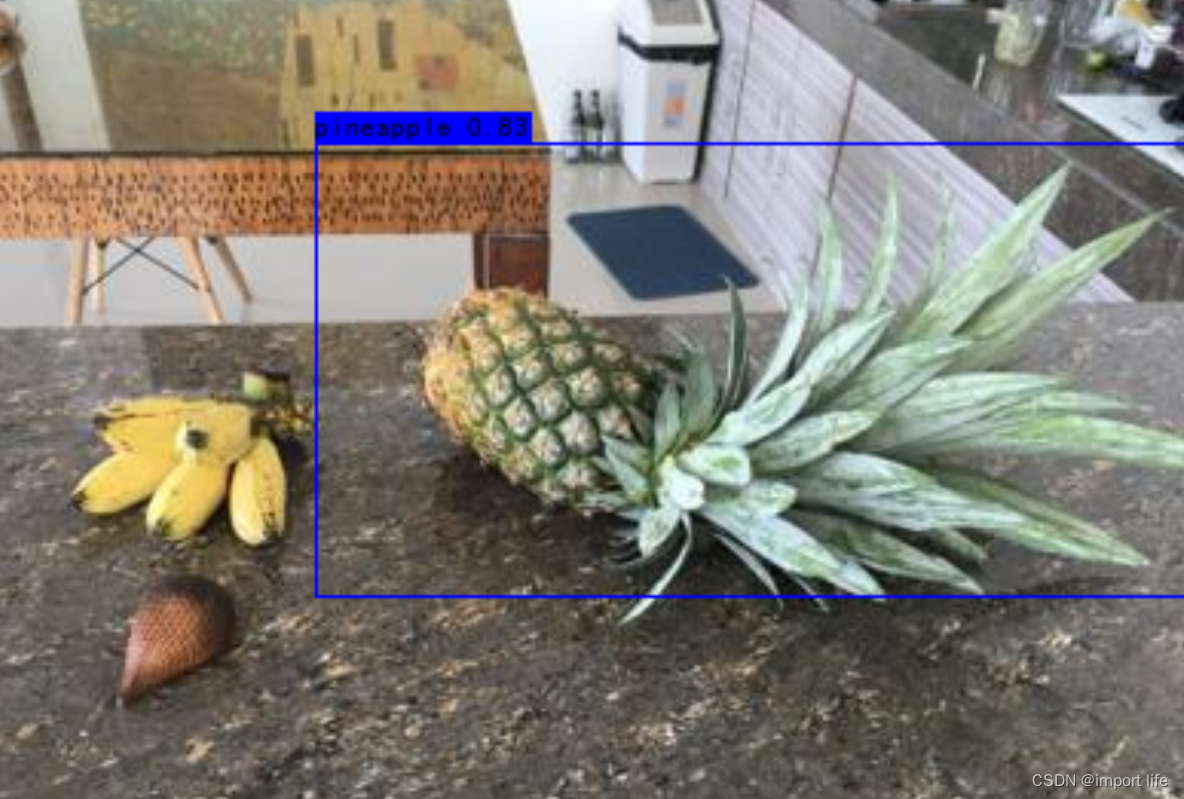

第一张菠萝图片：

第二张菠萝图片：

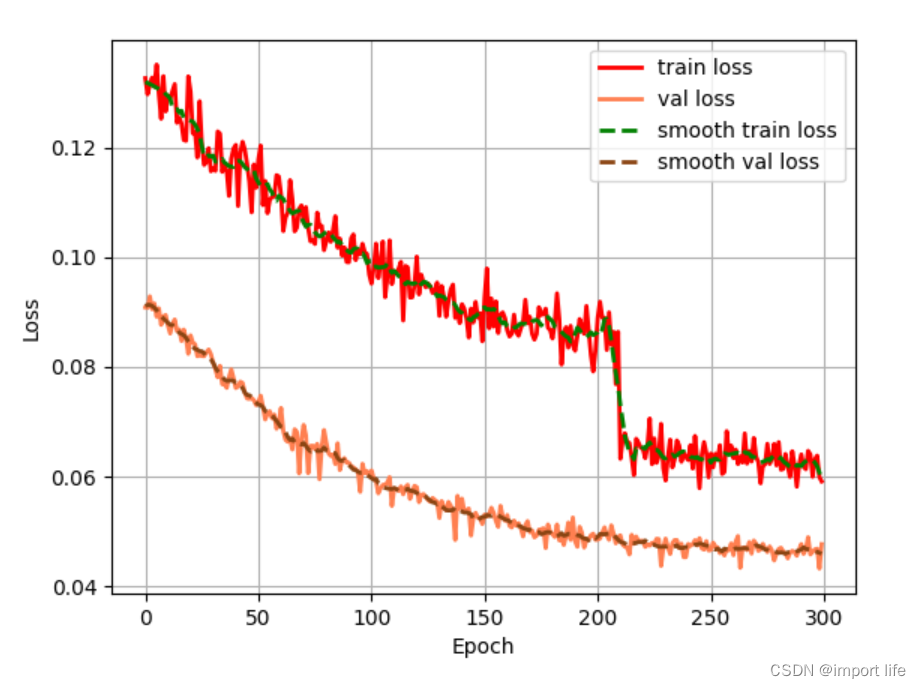

2.epoch_loss 损失曲线图

图中有四条线，分别用不同颜色标识：

红色实线表示训练损失（train loss）。

橙色实线表示验证损失（val loss）。

绿色虚线表示平滑后的训练损失（smooth train loss）。

蓝色虚线表示平滑后的验证损失（smooth val loss）。

横轴标记为“Epoch”，范围从0到300。

纵轴标记为“Loss”，范围从0.04到0.12左右。

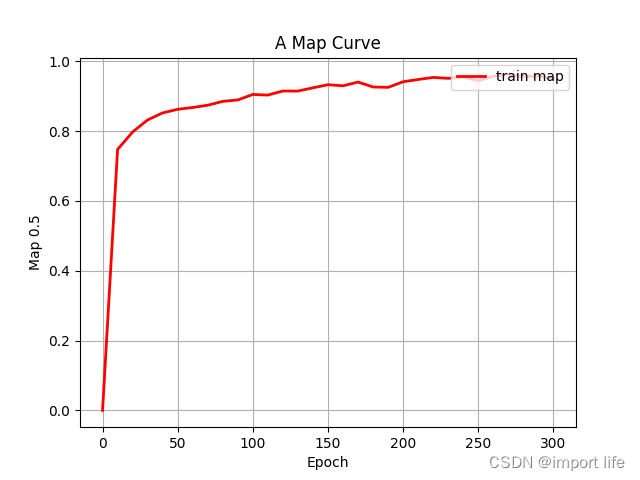

3.epoch_map 平均精度曲线图

红色曲线代表“train_map”随“Epoch”变化的趋势。

横轴标记为“Epoch”，范围从0延伸至300。

纵轴标记为“mAP”，范围从0到1.0。

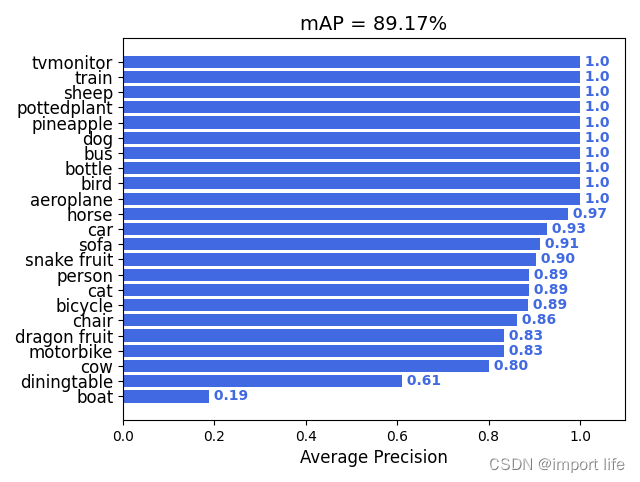

4.不同类别“精确度-召回率曲线”下的平均精度（mAP）图

还有其他可视化图表可自行研究，本文仅对使用Yolov4算法训练自己的数据集提供一个简单的方法参考，思路及内容的错误还需要各位大佬批评指正，如果在文中提到的数据集，安装包，权值文件等文件上面遇到困难，可在评论区留言，我将尽最大努力一起学习，一起进步！
