什么是压力扫描阀？压力扫描阀的工作原理是？

在航空航天、汽车风洞测试、能源动力等尖端工程领域，工程师们常常面临一个共同挑战：如何同时、快速且精确地测量数十甚至数百个关键部位的气体或液体压力？ 传统单点压力传感器在此时显得力不从心，效率低下且布线复杂。此时，一个被称为“压力扫描阀” 的核心设备便扮演了至关重要的角色，它如同一位高效的“数据指挥家”，在瞬息之间精准调度海量压力信息。

压力扫描阀究竟是什么？

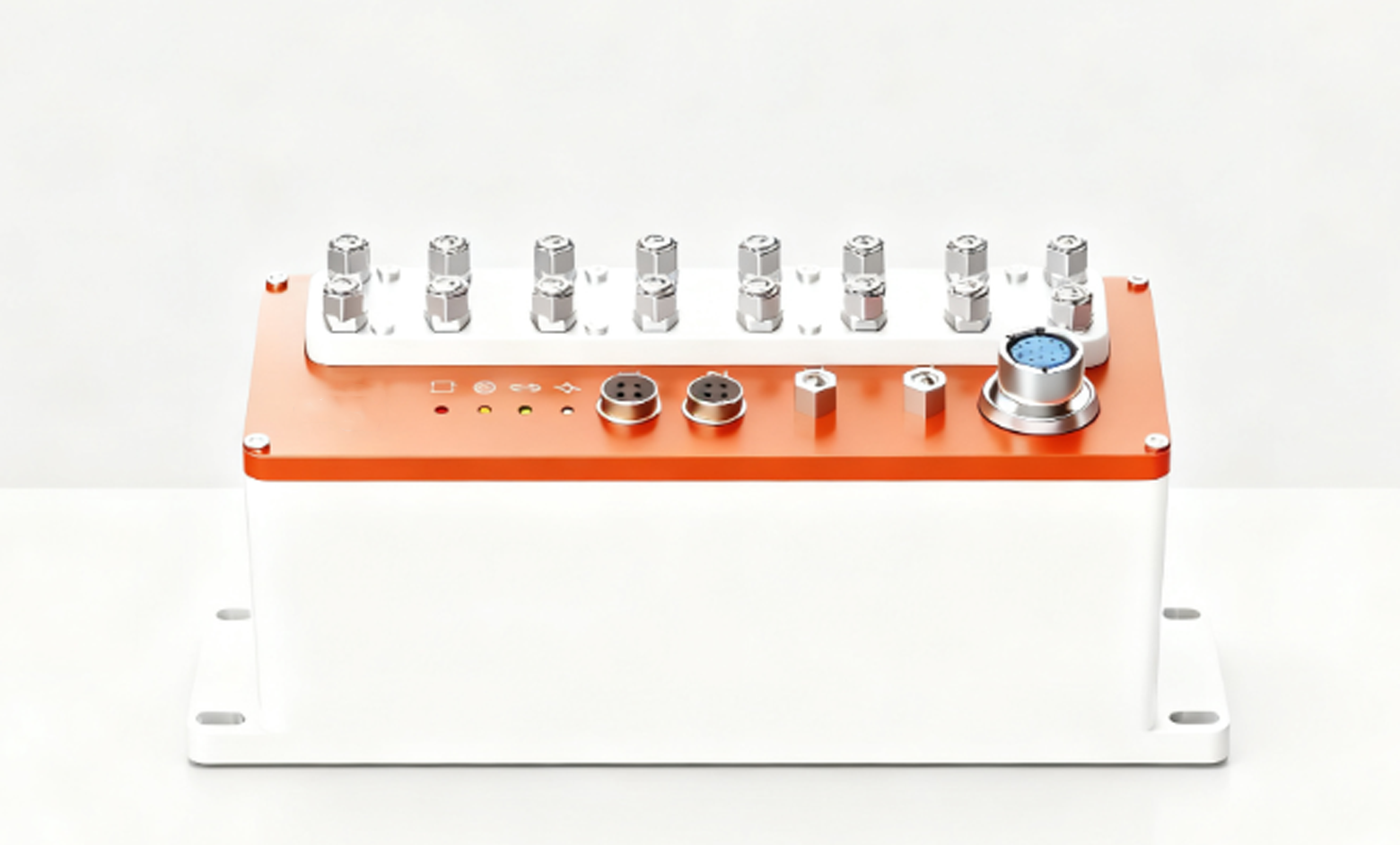

Gensors DAS-P16 压力扫描阀产品

压力扫描阀，本质上是一种高密度、多通道的自动化压力扫描与采集系统。它的核心功能是通过一套精密的切换机制，按序将多个待测压力点逐个连接到一个高精度的基准压力传感器上，从而实现用单个传感器测量多个压力点的目的。形象地说，它就像一名拥有“三头六臂”却只有一双“慧眼”的检查官，通过高速轮转，让这双“慧眼”（核心传感器）依次审视每一个待检点（压力端口），从而高效完成任务。

其主要组成部分包括：

• 多路压力进口： 通常以模块化形式组成，如16、32、64通道，可扩展至512通道以上。

• 精密切换机构： 核心部件，如步进电机驱动的旋转阀芯或压电陶瓷驱动的快速开关阵列。

• 高精度参考压力传感器： 系统的“心脏”，负责将物理压力转换为电信号。

• 控制电路与数据接口： 负责阀的驱动、时序控制以及数据输出。

• 稳定气路与温控系统： 确保测量环境稳定，减少误差。

核心揭秘：压力扫描阀如何工作？

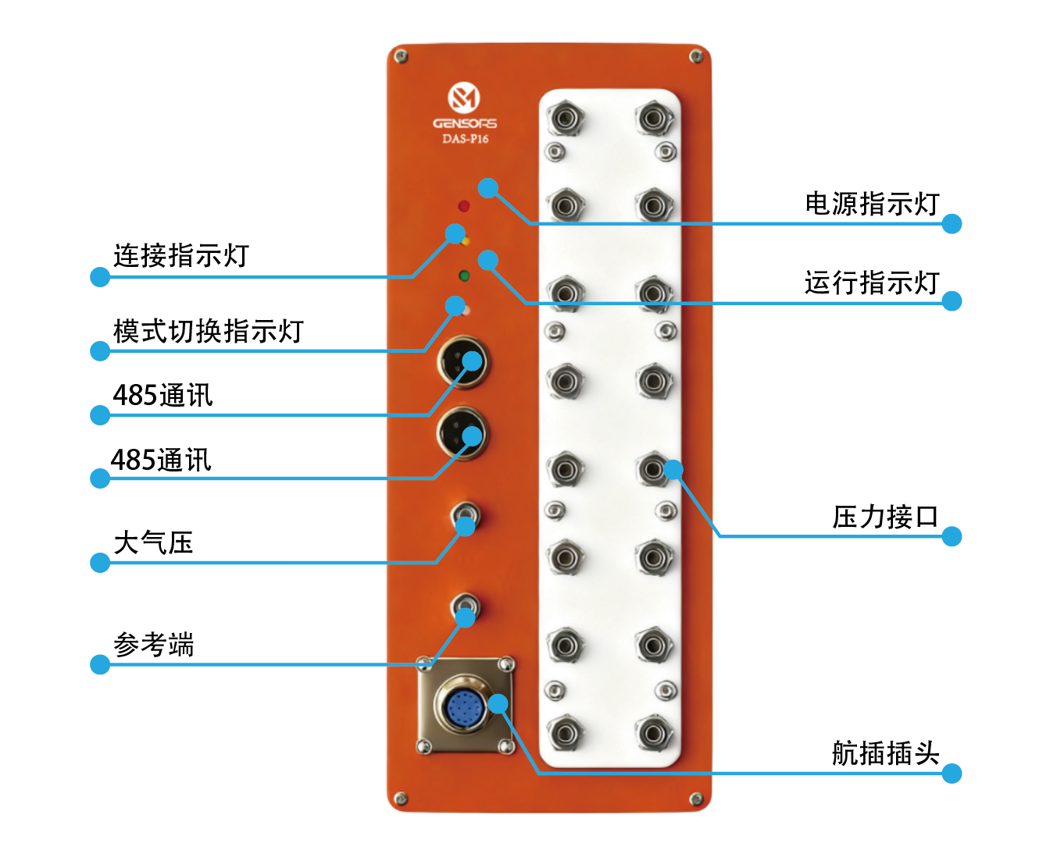

Gensors DAS-P16 压力扫描阀产品参数

压力扫描阀的工作原理，是一个“分时复用、基准比对” 的精密过程。我们可以将其拆解为四个关键步骤：

1. 循序切换，触点连接
系统根据预设程序，驱动内部的切换机构（如旋转阀）。阀芯精确转动，使其上的唯一公共流道依次与圆周上分布的各个压力进口连通。每个压力点仅在极短时间内（可达毫秒级）与核心传感器建立连接。

2. 压力平衡与传感
当某个待测压力（Pt）与传感器连通后，压力迅速在腔内平衡。高精度的硅谐振式或电容式传感器感知其压力值。同时，系统会接入一个已知的参考压力（通常为大气压或真空） 进行实时比对校准，以消除传感器自身的零漂和温漂。

3. 信号转化与采集
传感器将压力物理量转化为模拟电信号（如电压），经由高速高分辨率的模数转换器（ADC）变为数字信号。在此过程中，先进的温度补偿算法会同步工作，确保数据准确性。

4. 数据输出与阀位复位
数字压力值被传输至上位机或数据记录仪。随后，切换机构动作，断开当前连接，迅速转向下一个压力通道，开始新一轮测量。如此循环，直至扫描完所有通道。

技术亮点： 现代电子压力扫描阀已摒弃易磨损的机械旋转结构，采用固态压电开关阵列，扫描速度更快（全线采样率可达每秒数万个通道），寿命更长，可靠性显著提升。

为何不可或缺？核心优势与应用疆域

压力扫描阀之所以成为高端测试的标配，源于其无可替代的优势：

• 高密度与经济性： “一芯多用”，极大降低了每通道的传感器成本和系统复杂度。

• 高精度与一致性： 所有通道共用同一基准传感器，避免了多个独立传感器之间的离散误差，数据对比性极佳。

• 高效率与同步性： 高速扫描能力，能近乎同步地捕捉动态压力场的变化，对于瞬态研究至关重要。

• 系统紧凑与可靠： 集成化设计减少了管路和接头，降低了泄漏风险，提升了系统整体可靠性。

基于这些优势，压力扫描阀在以下关键领域大放异彩：

• 航空航天： 飞机/火箭模型风洞试验中，同步测量机翼、机身表面数百个点的气动压力分布，是设计优化的基石。

• 能源动力： 涡轮发动机、燃气轮机内部复杂的流道压力监测，评估其性能与效率。

• 汽车工业： 汽车风阻系数优化、发动机进排气压力监测、刹车管路压力测试。

• 科学研究： 流体力学实验、建筑模型风荷载测试等任何需要密集压力场数据的场合。

前沿演进：更智能、更集成、更强大

随着技术进步，压力扫描阀正朝着更智能化的方向发展：

• 网络化与智能诊断： 集成工业以太网接口，支持远程控制与实时状态监控、预测性维护。

• 微型化与芯片级集成： MEMS（微机电系统）技术使得将数十个压力传感器与切换电路集成于单一芯片成为可能，开创了“片上扫描阀”的新时代。

• 多功能融合： 与温度扫描模块、数据预处理算法深度融合，提供一站式解决方案。

总结而言，压力扫描阀是现代工程测试中解决高密度压力测量难题的智慧结晶。 它化繁为简，以精妙的系统设计实现了效率与精度的完美统一。从超音速飞行的飞行器到高效运转的发电轮机，其背后可能都有一位无形的“数据指挥家”——压力扫描阀，在精准、高效地聆听着流体世界的每一丝脉动，为人类探索极限、优化设计提供着不可或缺的数据基石。
