【电路设计】Cadence软件部分使用方法

本文章用于记录我使用cadence过程中，碰到的一些不知道的使用方法。

1. Title box如何进行设置

1.1 首先先从其他页或者创建一个title box在新的page里面

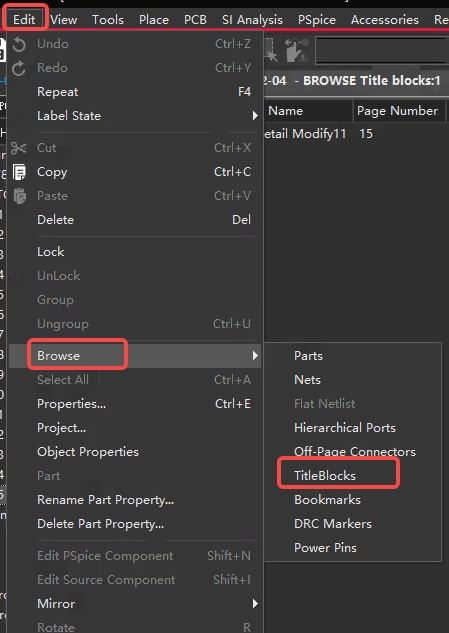

1.2 选中整体工程，之后点击如下顺序进入配置

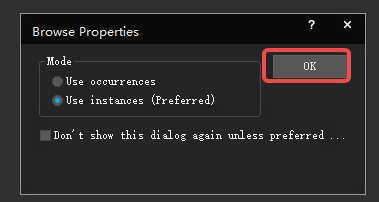

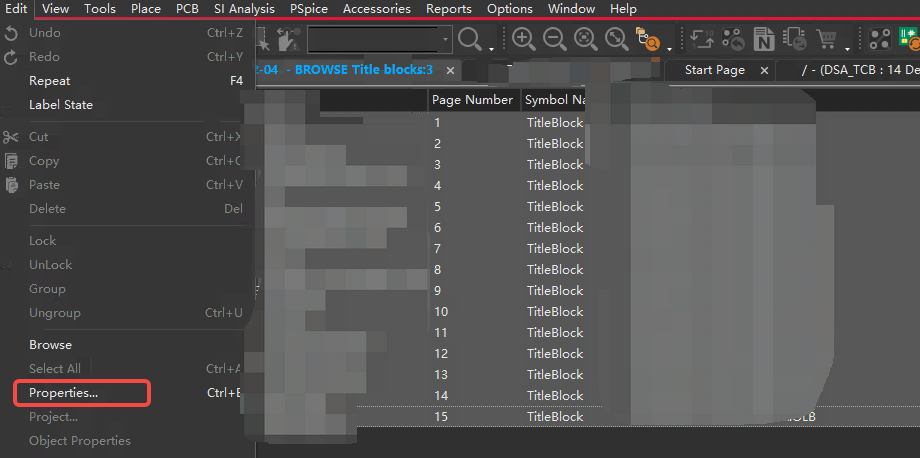

之后全选这个页面出现的选项，然后全选之后再点击edit 中的Properties，即可进入title box编辑界面

之后根据自己的需求来修改

2. 页面的大小如何调整

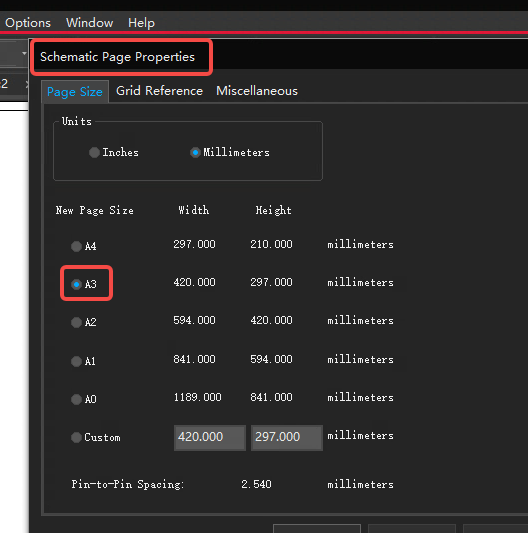

选中自己想变更的页面之后按照如下步骤点击

3. Cadence如何批量替换器件

第一步：

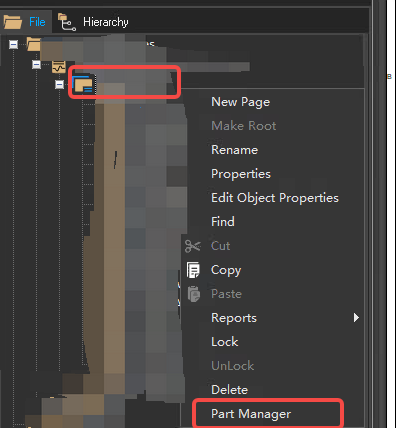

选中自己的design，右键点击part manager

第二步：

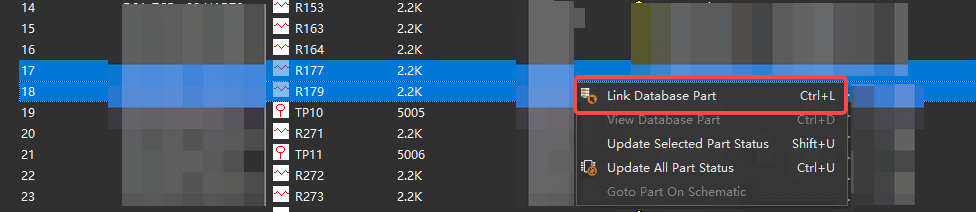

之后就会进入part manager的界面，选中自己需要替换的器件点击link datapart

第三步：

搜索自己需要替换换的器件，点击替换即可

需要注意的是，你在这个步骤中替换的器件可能会出现连线错误的情况，因此需要好好检查连线。

4. 网格，连线如何设置

cadence 画图有两个模式：

这个按键为snap to grid

图片显示的图标，表示目前处于网格模式，你的连线及移动器件的距离会按照最小网格来进行移动。

当你再点击以下的时候，

就会变成如下的状态，表示目前你可以进行非常细致的调整，针对封装绘制单位不一致的情况很有用。

5. 如何导出Bom

当我们完成原理图绘制的时候，需要导出对应器件bom

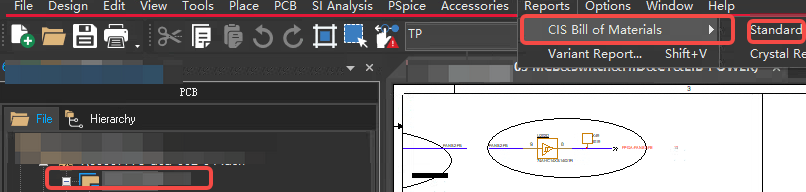

• 按照如下图片进行点击

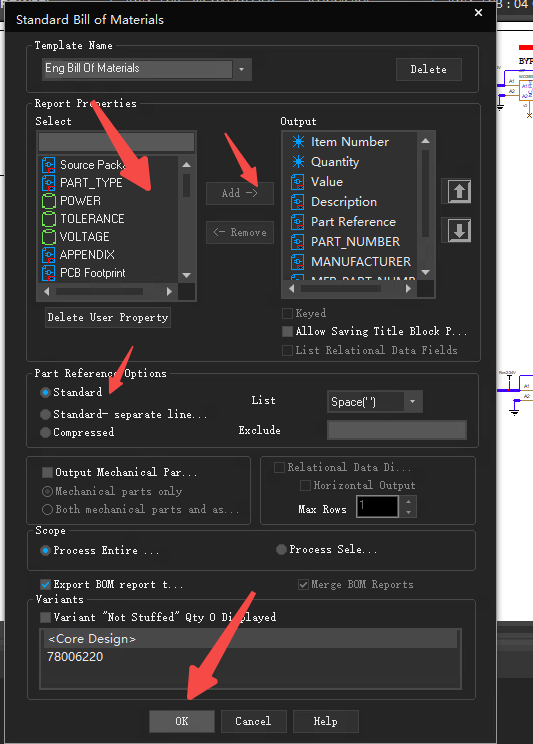

• 之后选择对应需要的bom属性进行添加

之后就可以生成对应的bom表格。

6. 如何设置位号，弄成递增或者“？”号

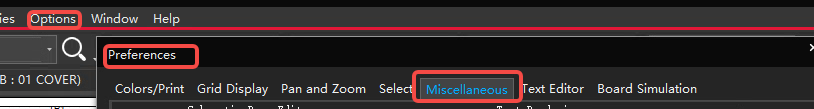

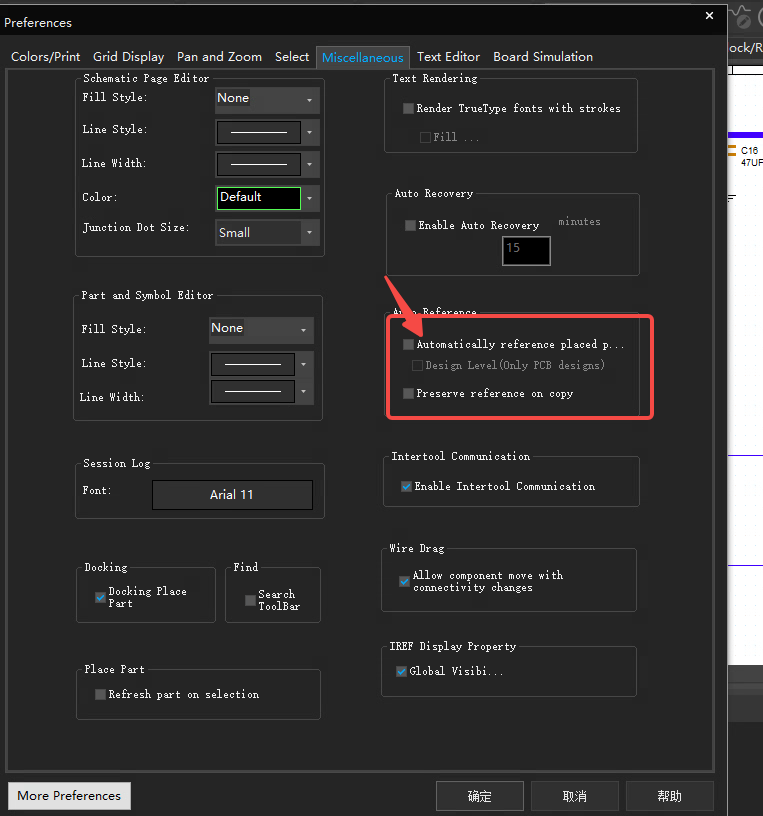

取消底下图片这个地方的勾选，后面的器件复制添加的时候就自动会赋值成“？”

我们在绘制原理图的时候，经常会复制其他地方的器件到我们当前的原理图上，若是自动编号的话，碰到调整器件的时候，就会导致一些位号被跳过，所以一半来说，我们可以先设置添加新位号的时候先设定为？ 等到完成原理图绘制的时候，我们再统一赋予位号，这样就避免很多位号被跳过的情况。

如何设置位号：

• 点击如下步骤进入位号设置界面

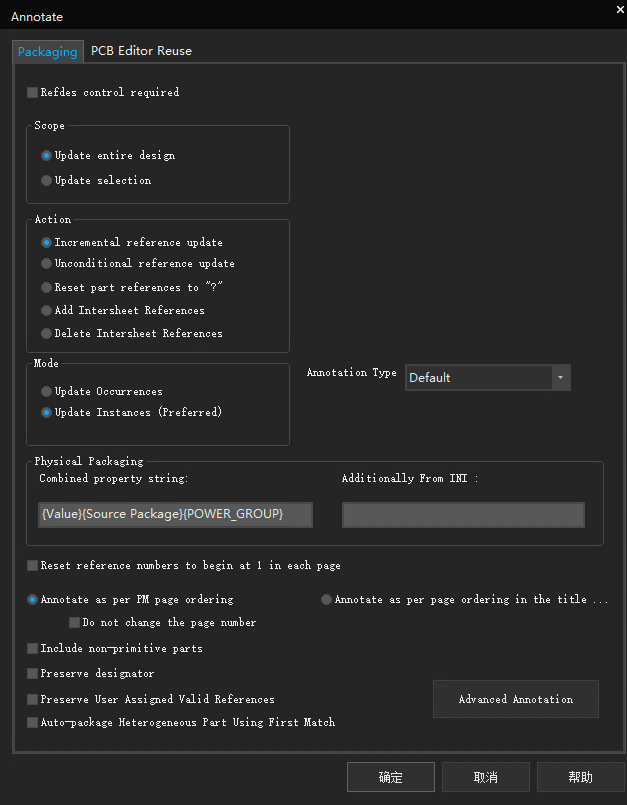

• 之后按照如图设置，就可以对当前没赋值的器件进行赋值

此处要注意：谨慎对ACTION部分的选项进行操作，有可能导致之前的位号都被覆盖或者清楚，这样有可能会导致兼容性问题，因此再赋值位号之前最好对自己的design进行备份操作。
