UML类图

一.类与类间几种关系对应UML中的表示

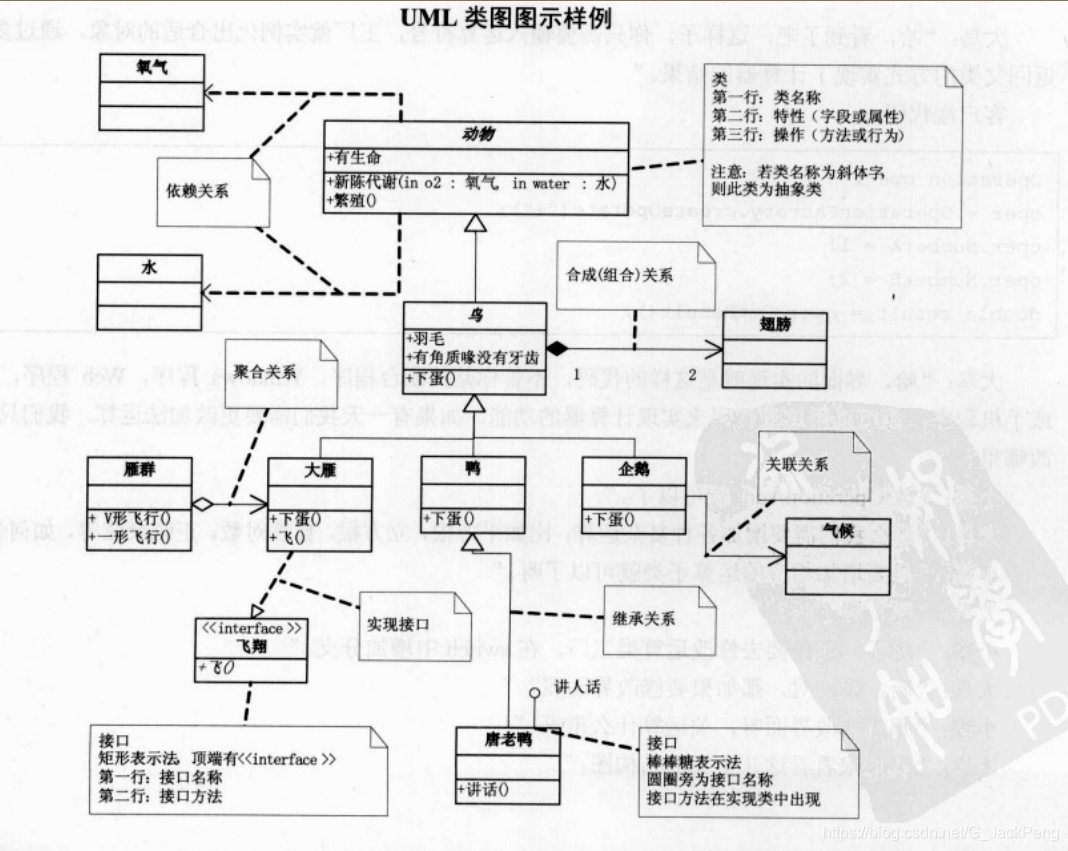

看一张图，这张图是程杰老师在《大话设计模式》中讲解UML类图时使用的一张UML图示例。



两个概念：

       类、接口

六个关系：

       继承、实现、关联、依赖、聚合、组合

1.类的表示



看图，类的表示是一个矩形框里面分成三行

• 第一行表示的就是类名（如果第一行类名是斜体，则表示此类事抽象列）
• 第二行表示的是字段，注意看前面还有+号，在类图中+、-、#分别表示public、private、protected
• 第三行表示的是方法，前面也有+，含义同第二行+一样，表示方法是public的

2.接口的表示



继续看图，和类的结构相似

• 第一行表示接口名，注意开头要用《interface》表示接口，接着再写接口名
• 第二行表示接口的方法，+表示该方法为public



接着我们来看看类与类或者类与接口之间关系表示

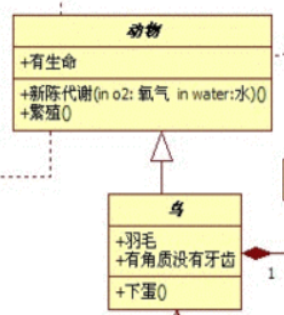

1.继承关系



如图，鸟也是一种动物，所以鸟可以继承与动物，它们的关系表示则是空心三角形加实线表示

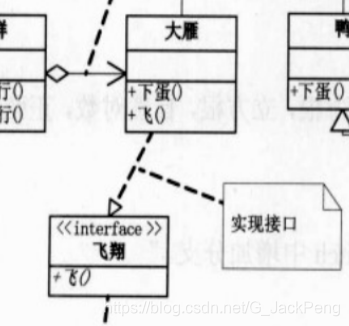

2.实现关系



如图，大雁是会飞的，所以它实现了飞翔的接口，实现的关系表示就是空心三角形加虚线

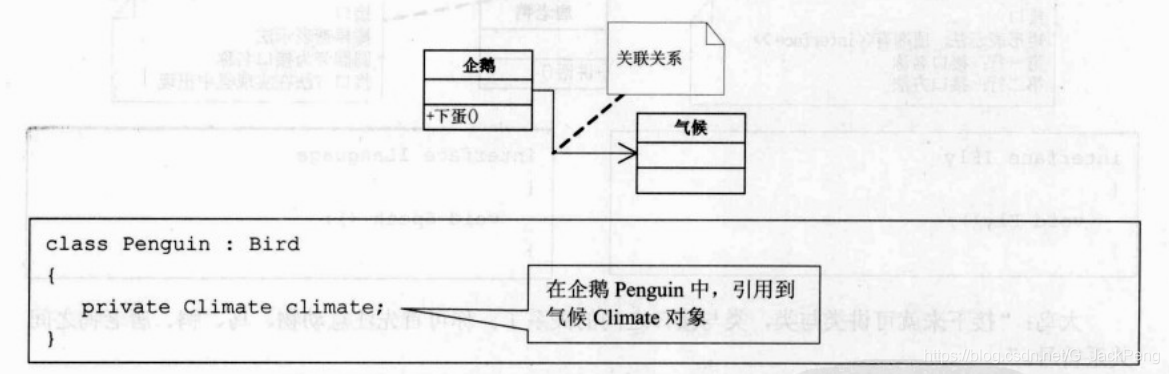

3.关联关系



这里举的是企鹅和气候的例子，企鹅要感知气候的变化，企鹅每年要长途跋涉，为什么，因为气候变了。

在类中需要引用到的类，此时他们是关联关系，由箭头加实线表示

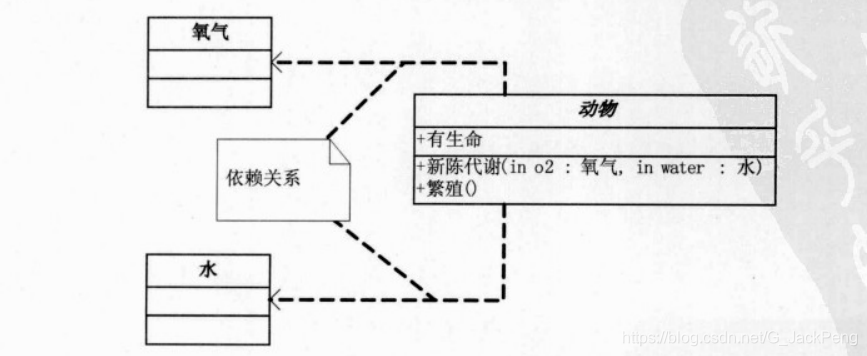

4.依赖关系

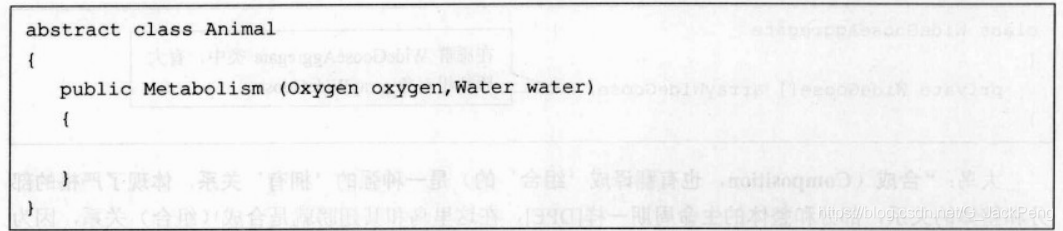

 在类的方法参数中需要引用到的类，此时它们是依赖关系。由箭头加虚线表示

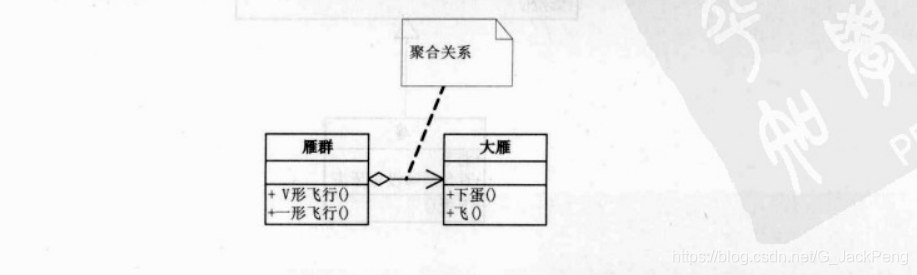

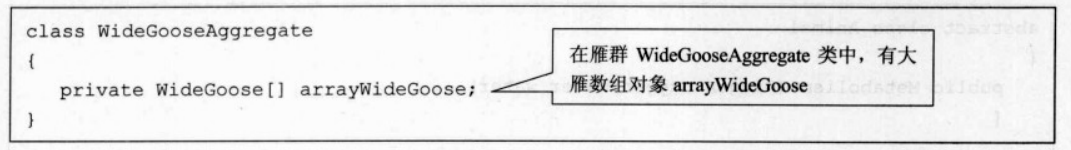

5.聚合关系



聚合表示的是一种弱拥有的关系，A对象可以包含B对象，但是B对象不是A对象的一部分，像雁群和雁就是一种聚合关系

每只大雁都属于一个雁群，一个雁群可以包含多个大雁这就满足聚合关系，由箭头加实线和空心菱形表示，要和组合关系区分，下面讲组合关系。

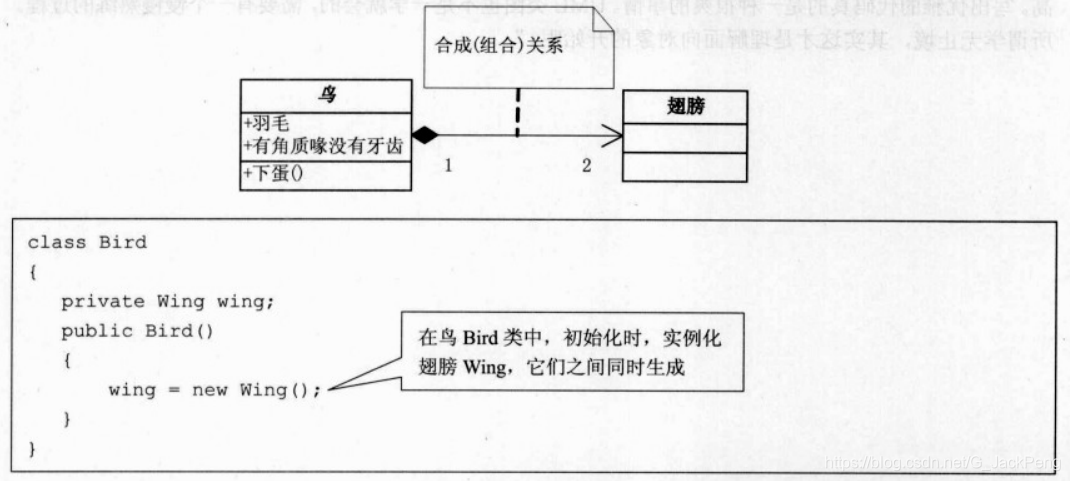

6.组合关系



组合关系是一种强拥有关系，体现了严格的部分和整体关系，部分和整体的生命周期一致。

上面讲的聚合关系是一种弱拥有关系，强拥有关系是指必不可少的组成部分，比如说鸟和翅膀，一只鸟身上的两个翅膀，那翅膀对于鸟来说就是一种强拥有关系，不能是可有可无的，少了翅膀对鸟来说绝对是致命的。再比如说人和人的四肢，也是一种组合关系。这种关系由箭头加实线和实心菱形表示

好了，今天的UML类图就讲到着了，记住两个概念（类和接口）表示和六种关系（继承，实现，关联，依赖，聚合，组合）表示，UML就基本掌握了。
