VRP常用指令、dhcp介绍、静态路由

VRP--通用路由平台

·用户视图

·系统视图：[huawei]

·其他视图：

<Huawei>system-view //从用户视图进入系统视图

[123456]sysname HCIA //更改设备名称

<HCIA>clock datetime 12:30:00 2000-01-01 //更改时间

<HCIA>clock timezone XIAN add 04:00:00 //更改时区

display //查看

[HCIA]display clock //查看时间[HCIA]display version //查看版本

[Huawei]display current-configuration //查看当前所有配置display this //查看当前视图下的操作

quit //退回上一视图

<HCIA>save //保存配置

<HCIA>reboot //重启设备

undo //删除

Telnet

-·telnet是基于TCP协议的，端口号23

客户端配置：

<Huawei>system-view [Huawei]sysname Telnet Client

[Huawei]interface GigabitEthernet 0/0/0 //进入0/0/0接口

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24 //配置接口IP地址及掩码

服务端配置：

<Huawei>system-view [Huawei]sysname Telnet Server

[Telnet Server]interface GigabitEthernet 0/0/0

[Telnet Server-GigabitEthernet0/0/0]ip address 192.168.1.2 24

[Telnet Server]user-interface vty 0 4 //开启用户接口空间

[Telnet Server-ui-vty0-4]authentication-mode aaa //修改认证模式为AAA

[Telnet Server]aaa //进入AAA接口空间

[Telnet Server-aaa]local-user huawei password cipher 123456 //创建本地用户及密码[Telnet Server-aaa]local-user huawei privilege level 15 //修改huawei用户的权限等级[Telnet Server-aaa]local-user huawei service-type telnet //修改huawei用户的服务类型为telnet

[Telnet Client]display ip interface brief //查看接口IP简表

命令级别

参观级（0）、监控级（1）、配置级（2）和管理员（3以上）

用户等级：0-15

DHCP--动态主机配置协议

·手工配置网络参数问题

·对于普通用户而言，这些网络参数是知识盲区，导致配置错误，网络无法正常访问

·对于网络管理员而言，工作量较大，对IP地址进行合理规划

·对于每个员工的IP地址，IP地址利用率太低

基本知识点

·C/S架构：响应速度快

·基于UDP，67/68（68用于客户端，67用于服务端）

报文类型

·八种

DHCP discover：客户端用于寻找DHCP服务器

DHCP offer：DHCP服务器回复客户端的DISCOVER报文，该报文携带了网络参数

DHCP request：客户端请求配置确认或续租

DHCP ack：服务器对request确认

DHCP nak：服务器对request拒绝

DHCP release：客户端请求释放地址

DHCP decline：客户端用于检测IP地址冲突后，发送给服务器的

DHCP inform：当客户端获取IP报文后，使用此报文获取其他配置信息

DHCP工作过程：

1、客户端广播发送DHCP Discover报文，用于发现当前网络中的DHCP服务器

2、服务端单播发送DHCP Offer报文，携带即将分配给客户端的IP地址

3、客户端广播发送DHCP Request报文，向服务器请求使用该IP地址

4、服务器单播发送DHCP Ack报文，告知客户端允许使用该IP地址

DHCP租期

·——租期更新计时器

·华为24小时

·租期到达一半（12小时）；

PC发送一个DHCP request报文，是单播发送。若服务器回复ACK报文，则租期更新计时器刷新； 若服务器回复NAK报文，PC等待下一个更新周期

·——租期重绑定计时器

·当租期到达87.5%（21小时），此时PC进行第二次续租。

·PC发送DHCP request，使用广播

如果收到ACK报文，则刷新各类计时器，并绑定新的服务器

如果收到NAK报文，则PC必须立刻停止使用现在使用的IP地址，然后重新申请IP地址

·——租期失效计时器

·PC在租期内正常到期，服务器没有回复，PC才停止使用该IP地址，并发送DHCP  releaes报文。

·PC重新进入DHCP工作流程，发送DHCP discover报文申请IP地址PC主动放弃使用分配的IP地址，此时发送DHCP releaes报文。

地址池

·全局地址池：为所有连接到服务器的PC提供地址

·接口地址池：为连接到该接口的PC提供地址

配置：

全局地址池：

[Huawei]interface GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24 [Huawei]dhcp enable //开启DHCP功能

[Huawei]ip pool HCIA //建立全局地址池，地址池名称为HCIA

[Huawei-ip-pool-HCIA]network 192.168.1.0 mask 24 //配置可分配的地址网段

[Huawei-ip-pool-HCIA]gateway-list 192.168.1.254 //配置网关，网关IP要与路由器接口配置的IP相同

[Huawei-ip-pool-HCIA]dns-list 114.114.114.114 //配置DNS信息

[Huawei-GigabitEthernet0/0/0]dhcp select global //在接口下使能DHCP功能，使能后，该接口与全局地址池绑定，并且该接口可以接收DHCP报文。

[Huawei-ip-pool-HCIA]excluded-ip-address 192.168.1.253 192.168.1.253 //将

192.168.1.253排除在地址段外，不进行分配

[Huawei-ip-pool-HCIA]lease day 0 hour 3 minute 0 //更改租期时间

[Huawei-ip-pool-HCIA]static-bind ip-address 192.168.1.100 mac-address 5489-9842-

3FA4 //IP-MAC绑定

[Huawei]display ip pool   //查看地址池塘

[Huawei]display dhcp statistics //查看DHCP获取报文情况

接口地址池配置：

[Huawei]dhcp enable

[Huawei-GigabitEthernet0/0/0]dhcp select interface   //开启接口DHCP功能[Huawei-GigabitEthernet0/0/0]dhcp server dns-list 114.114.114.114

[Huawei-GigabitEthernet0/0/0]dhcp server excluded-ip-address 192.168.1.10 192.168.1.253

[Huawei-GigabitEthernet0/0/0]dhcp server static-bind ip-address 192.168.1.5 mac-

address 5489-9842-3FA4

静态路由

·查看路由表

 [r1]display ip routing-table

·路由项

  ·-目的地址/掩码  出接口  下一跳

  ·-Protocol：协议，代表有直连、静态、       动态直连>静态>动态

·-Preference：优先级（AD值）      优先级小的更优

·-Cost：开销值（度量值）          越小越优

·假设，目的IP为X；某一个路由项为Z/Y；如果X与Y做“与”运算后，得出结果为Z；则说明该IP与该路由项匹配

·若匹配上一条路由项，则按照该路由项指示进行转发

·若匹配上多条路由项，则按照“最长掩码匹配规则”进行选择

路由的来源

·设备自动发现--->直连路由手工配置 >静态路由

·通过动态协议算法计算得出 >动态路由

直连路由

·直连路由产生的条件

1.接口必须双up   2.必须具备IP地址

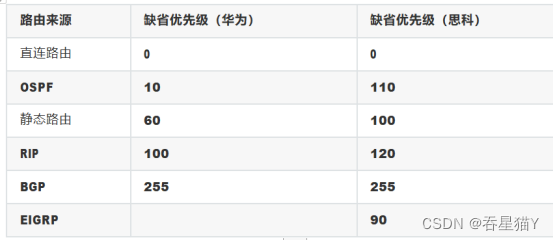

路由的优先级：

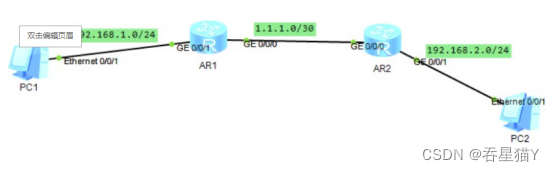

静态路由配置：



配置命令：

1.[r1]ip route-static 192.168.2.0 24 1.1.1.2

-192.168.2.0 表示网段

-24 表示掩码

-1.1.1.2 表示下一跳设备的IP地址

2.[r2]ip route-static 192.168.1.0 24 GigabitEthernet 0/0/0 1.1.1.1

二选一即可

·路由环路

当两个路由器上的路由表内，分别存在一条到达同一网段且目标下一跳是另外一台路由器时， 将形成环路。

-占用大量带宽，影响正常数据包转发

-损耗路由器资源，当路由器资源消耗过大时，设备会宕机

解决方式---TTL的设置
