华大九天Aether波形仿真——4步将多波形转成向量输出的方式

下面以加法器中的输入波形a0、a1、a10、a11、a12为例。

————————————————————————————————————————

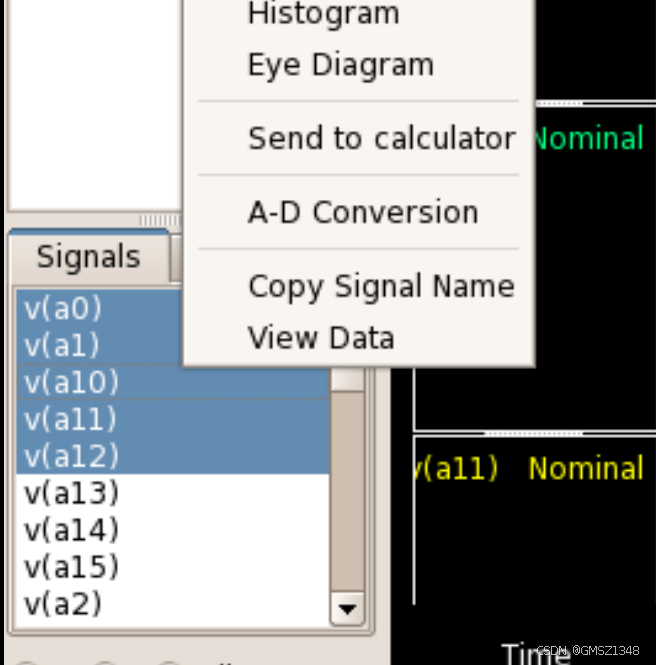

1、在iwave窗口右下选中想要变成向量输出的多个信号波形，右键选中“A-D Conversion”

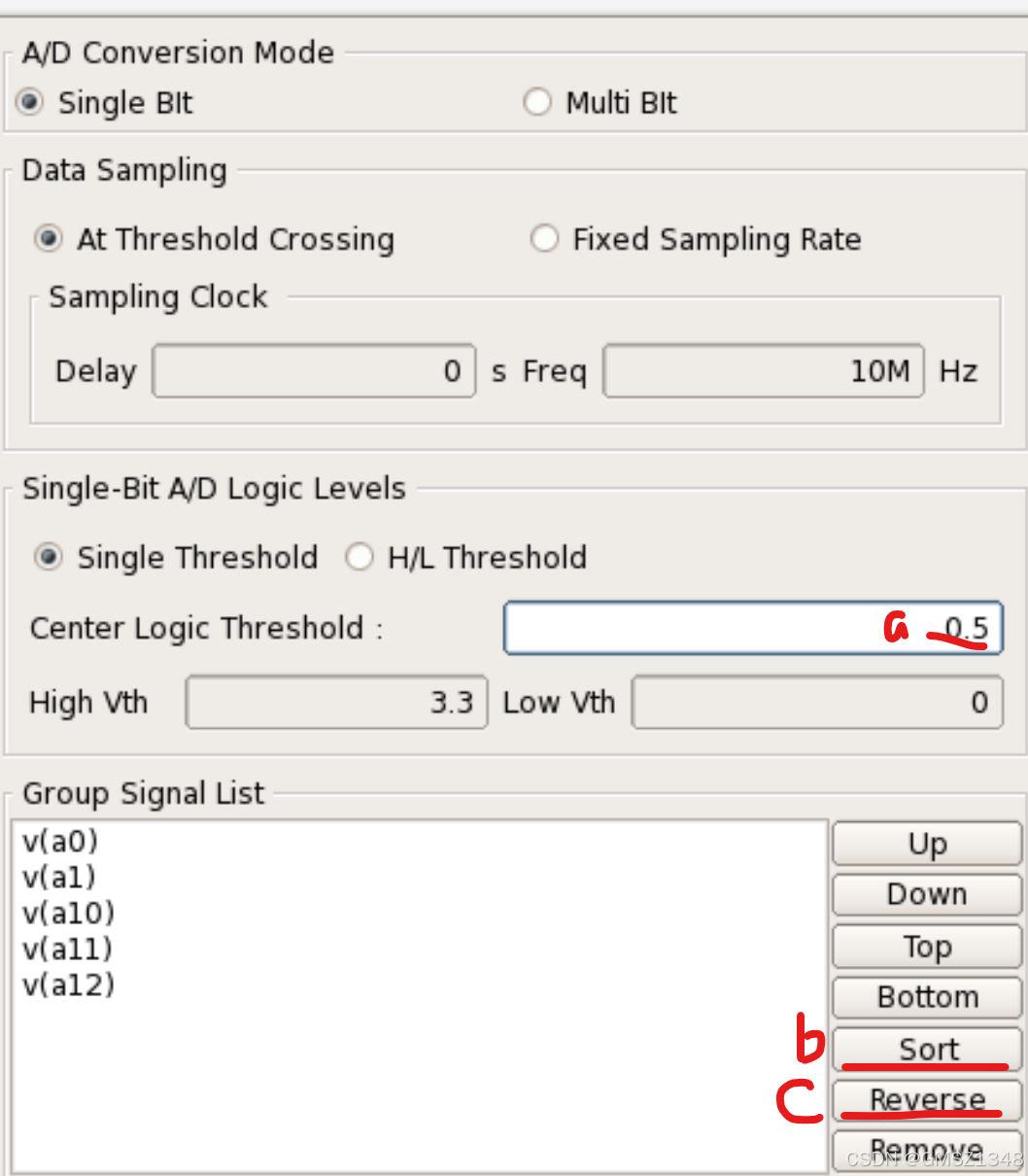

2、设置输出向量格式
        a、设置中间值电压，＞它为1，反之为0
        b、给信号都排序从低到高（数据显示是a0 a1 a10 a11 a12）
        c、将信号反序输出（显示为a12 a11 a10 a0）
        d、底下命名后点击生成

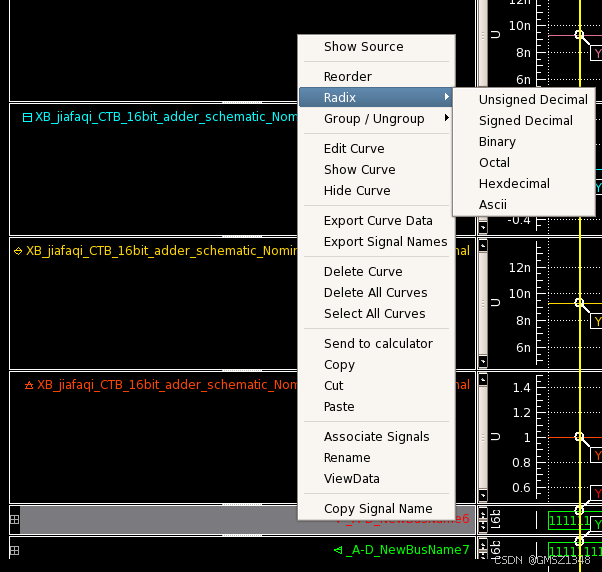

4右键找到对应生成的向量信号，可选择输出方式，右键，在Radix中可以选bin（二进制输出）

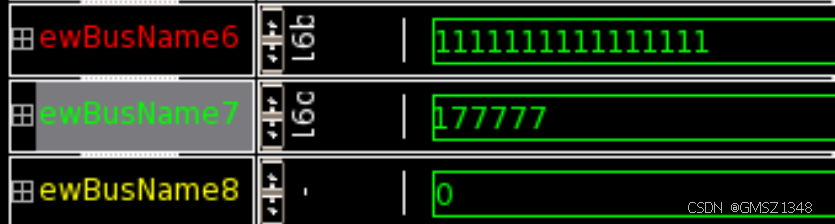

————————最终效果（二进制、十进制输出的表示）————————

———————————————————————————————————
