InnoDB（3.2）：InnoDB存储引擎文件

表空间文件

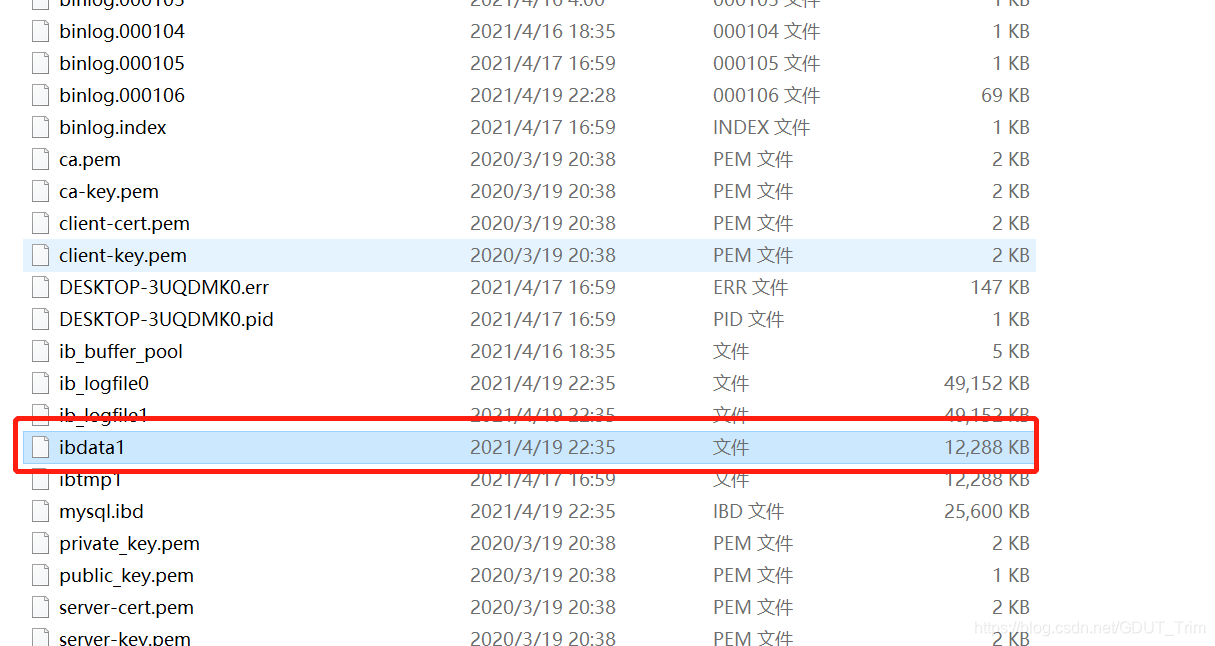

InnoDB采用将存储的数据按表空间（tablesapce）进行存放的设计，在默认配置下会有一个初始大小为10MB，名为ibdata1的文件，该文件就是默认的表空间文件（tablespace file），用户可以通过参数innodb_data_file_path对其进行设置

如果设计了innodb_data_file_path参数，所有基于InnoDB存储引擎的表的数据都会记录到该共享表空间中，如果还设置了参数innodb_file_per_table，则用户可以将每一个基于InnoDB存储引擎的表产生一个独立表空间，独立表空间的命名为：表明.idb。

这些单独的表空间文件仅仅存储该表的数据、索引和插入缓冲BITMAP等信息，其余信息还是会放在默认的表空间中的。

重做日志文件

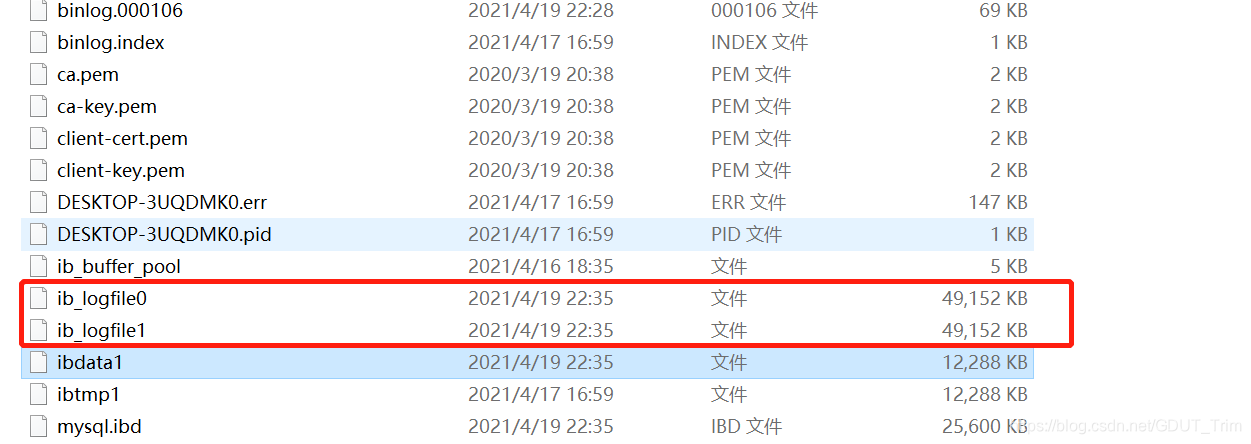

在默认情况下，InnoDB存储的数据目录会有两个名为ib_logfile0和ib_logfile1的文件，这两个就是重做日志文件(redo log file)

重做日志对InnoDB存储引擎至关重要，他们记录了对于InnoDB存储引擎的事务日志。

当实例或者介质失败时，InnoDB存储引擎会使用重做日志恢复到之前的状态，以此来保证数据的完整性

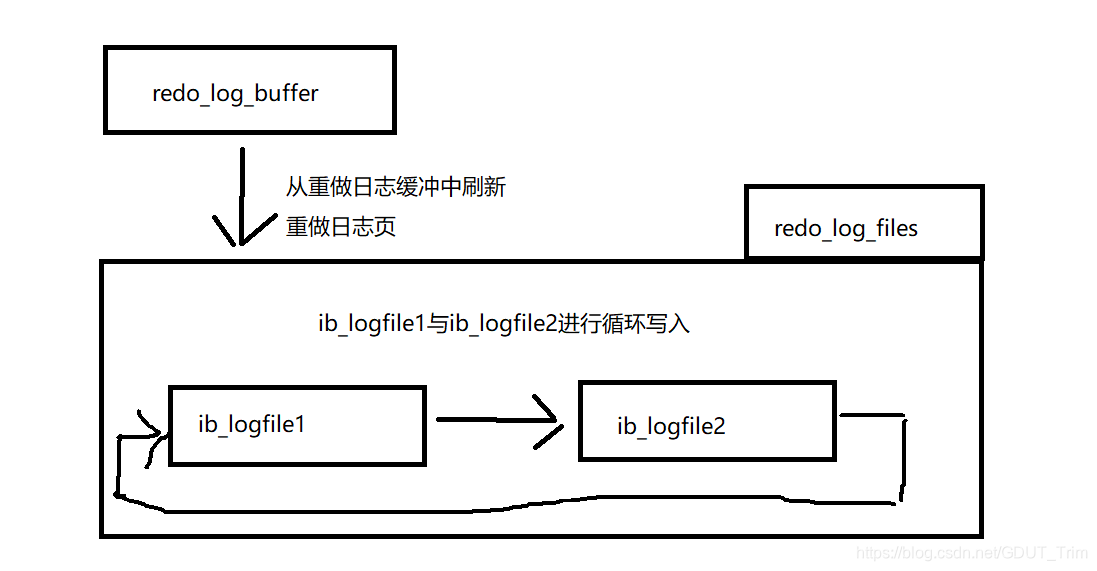

每个InnoDB存储引擎至少有1个重做日志文件组（group），每个文件组都至少有2个重做日志，比如默认的ib_logfile0和ib_logfile1，同一个日志组中的每个重做日志的大小都是一致的，并以循环写入的方式去运行，即会先去写重做日志1，重做日志1写满后会切换至重做日志2（此时会对重做日志1进行回收空间利用，回顾之前的Master Thread执行），但重做日志2也写满后，再用重做日志1。

关于重做日志镜像组

首先先认识什么是高可用性：高可用性就是指尽可能的减少停止服务的时间（由于某种原因，比如磁盘损坏，文件缺失）

重做日志镜像组可以提升高可用性，将镜像组放在别的磁盘上，那么一旦重做日志出现了问题，可以用镜像组来进行替代。

重做日志受下列的参数影响

• innodb_log_file_size
• innodb_log_files_in_group
• innodb_mirrored_log_groups
• innodb_log_group_home_dir

innodb_log_file_size决定了每一个重做日志文件的大小、

innodb_log_files_in_group指定了每个日志文件组这种重做日志文件的数量（默认为2）

innodb_mirrored_log_groups指定了日志文件镜像组的数量（默认为1，表示只有一个日志文件组，没有镜像）

innodb_log_group_home_dir指定了日志文件组所在的路径（默认为./，为根目录）

重做日志的大小设置

重做日志的大小设置对于InnoDB存储引擎的性能有着非常大的影响，如果太大，会导致恢复时载入重做日志会需要很长的时间，如果太小，一个事务的日志可能需要来回切换好几次重做日志（重做日志写入的循环性），此外重做日志太小会导致频繁地发生async checkpoint（前面体系架构中提到过的，重做日志不可用时，发生的checkpoint），导致性能的抖动。

重做日志里面有一个capacity变量，该值代表了最后的检查点不能超过这个阈值，如果超过则必须将缓冲池中的一些脏页刷新进磁盘中（刷新进去就持久化了，重做日志就不需要这部分内容，可以释放这部分内容来重用空间），即发生async checkpoint，进行刷新脏页，这时候会导致用户阻塞的。

重做日志与二进制日志的区别

二进制日志记录所有与MySQL数据库相关的事务日志记录（包括其他引擎），但重做日志只记录InnoDB或者本身引擎，而且是关于事务方面的事务日志。

其次是记录内容的不同，二进制日志是记录事务具体操作内容，而InnoDB的重做日志记录的是每个页的更改的物理情况

此外是写入的时间也不同，二进制日志是仅在事务提交前进行提交，即无论该事务多大，它只会提交一次，而在事务进行过程中，由于事务持久性的影响，在一个事务中，重做日志必须不断的进行更新写入。

重做日志的条目结构

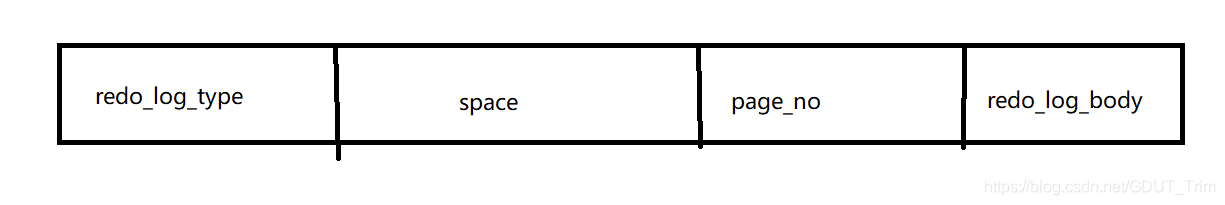

重做日志的条目结构，即重做日志里面的内容，总共有以下4个部分

• redo_log_type：占用1字节，表示重做日志的类型
• space：占用小于4字节，表示表空间的ID，但是采用压缩方式表示
• page_no：表示页的偏移量，同样采用压缩的方式
• redo_log_body：表示重做日志的数据部分，恢复时，要调用对应函数才可以解析

  前面已经提到过，重做日志的写入也不是直接写，而是先写入一个重做日志缓冲中，然后按照一定的条件顺序地被刷新进日志文件

重做日志写入的大小

从重做日志缓冲往磁盘写入时，是按照512个字节进行写入的，也就是一个扇区的大小进行写入

因为扇区是写入的最小单位，因此可以保证写入必定是成功的，因此在重做日志的写入过程中不需要有两次写的特性(double write，前面提到过的InnoDB特性)

重做日志刷新的条件

Master Thread会定时进行重做日志刷新，不论事务是否提交，除此之外，还有另一个触发写磁盘的过程是由名为innodb_flush_log_at_trx_commit控制，表示在提交操作时，处理重做日志的方式

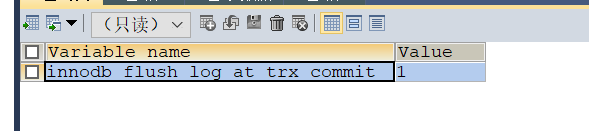

SHOW VARIABLES LIKE "innodb_flush_log_at_trx_commit";

• 0：代表当提交事务时，并不会将重做日志写入磁盘上的重做日志文件，而是等待主线程的刷新
• 1：代表当提交事务时，将重做日志缓冲同步到磁盘中，即伴有fsync的调用（同步，写入然后保存）
• 2：代表当提交事务时，将重做日志缓冲同步到磁盘中，只不过是异步写入，即写入文件系统的缓存中（交由文件系统进行写入），因此不可以完全保证commit时肯定会写入重做日志文件

为了保证事务的ACID中的持久性，必须将innodb_flush_log_at_trx_commit设置为1，就是当事务提交时，就必须确保事务都已经写入重做日志，那么此时数据库发生宕机时，就可以通过重做日志文件恢复，并保证可以恢复已经提交的事务，如果设置为0或2，很有可能会导致部分事务的丢失，0的话，很可能会导致丢失，但如果是2的话，如果只是MySQL停止服务，但服务器没有宕机关机，还是可以通过文件系统的缓存来恢复重做日志。
