手机突然死机？可能是静电“击穿”了它的“免疫系统”！

不知道你们是否遇到过类似场景：自己或家人用的手机，明明没磕没碰，却偶尔会出现令人费解的故障——比如游戏时突然定格、扫码支付时瞬间黑屏、或者好端端地自动重启。多数用户会将其归咎于软件Bug或系统冲突，但我们搞硬件的都清楚，很多时候，问题的根源可能更深层——比如那个我们熟悉又陌生的“隐形杀手”：静电放电（ESD）。它正以瞬间的高压脉冲，挑战着手机芯片内置的“免疫系统”。

静电：指尖的“千伏脉冲”，芯片的“瞬态风暴”

静电由摩擦起电产生，其电压峰值轻松过万伏，听起来非常夸张。但由于电荷量极小，对人体仅能造成瞬间刺麻感，基本无害。可对内部集成数十亿微米/纳米级晶体管的手机SoC和各类芯片而言，这几乎相当于一次直击核心的“瞬态脉冲风暴”。

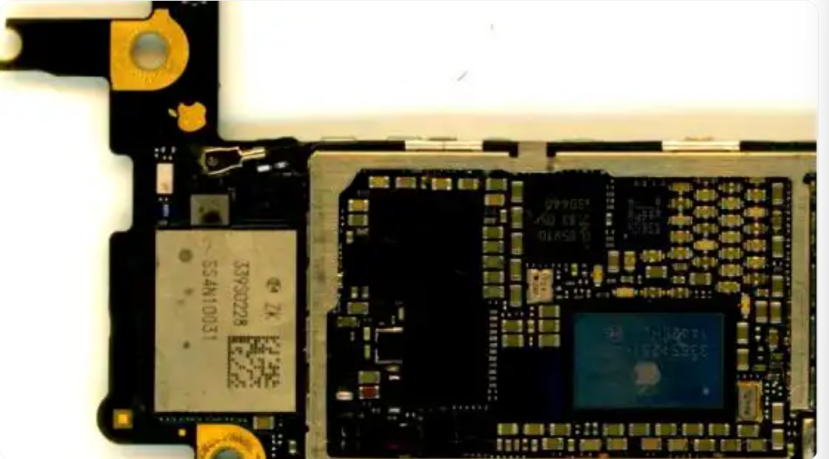

我们专业上称之为ESD（Electro-Static Discharge）。当你徒手接触手机金属中框、Type-C接口或侧键时，人体积聚的静电会寻求最快路径对地释放——而这条路径，极有可能穿越整机中最珍贵、也最脆弱的“大脑”：核心芯片。

芯片的自卫机制：ESD防护电路，如同“片上免疫系统”

就像生物体拥有免疫系统来对抗外界病原体，一颗设计健全的芯片，也必须在片内集成一套精细的“免疫体系”——即ESD防护电路（On-Chip ESD Protection）。

这套系统由专门设计的防护器件构成，它们像一支常驻在芯片I/O Pad、电源轨（Power Rail）上的“快速反应部队”。一旦静电脉冲试图从外部接口侵入核心电路：

1、钳位二极管（Clamp Diode）会立即响应，像建立一个“低压泄放通道”，将ESD产生的高压尖峰引导至地或电源网络，避免直接冲击内部薄栅氧晶体管。

2、SCR、GGNMOS 等专用结构则如同“瞬态能量吸收器”，在纳秒级时间内被触发，形成低阻通路，将巨大的ESD电流瞬间吸纳并转化为热能耗散。

它们的任务很明确：在核心逻辑电路感知到过压过流威胁之前，率先完成能量的转移与耗散，用自身结构承受冲击，保护后方主电路的安全。

当防护失效：“硬击穿”与“软损伤”

然而，正如免疫系统存在防御极限，片上ESD设计也始终在与不断变化的ESD威胁博弈。

1、直接击穿（Hard Failure）：若ESD能量过强，或防护电路本身设计余量不足、布局不合理，静电脉冲就可能直接击穿前端防护器件，进而摧毁核心区的栅氧或结区。其结果往往是晶体管的永久性损坏，也就是我们常说的“芯片烧穿”、“设备变砖”，无法修复。

2、潜在损伤（Soft Damage / Latent Defect）：更常见且棘手的是并未立即导致功能失效的“暗伤”。ESD冲击可能造成栅氧界面态劣化、沟道损伤等，导致器件参数漂移、漏电增加。反映到整机表现，就是系统变得不稳定：偶发卡顿、信号灵敏度下降、在特定温度或操作下莫名宕机——这种“时好时坏”的玄学问题，很多时候正是ESD留下的后遗症。

随着工艺节点不断向7nm、5nm及以下推进，晶体管栅氧厚度持续缩减，其耐压能力显著下降。这意味着，同样的人体模型（HBM）或充电器件模型（CDM）静电放电，在今天所能造成的伤害远甚于过去。

因此，芯片的ESD防护设计，早已不是“锦上添花”的备选项，而是直接影响产品良率、可靠性和市场口碑的“生死线”。在座各位都明白，一次严谨的ESD设计和充分的仿真验证，远比事后故障分析的成本低得多。
