一学就会的虚拟化技术之esxi分布式交换机建立网络

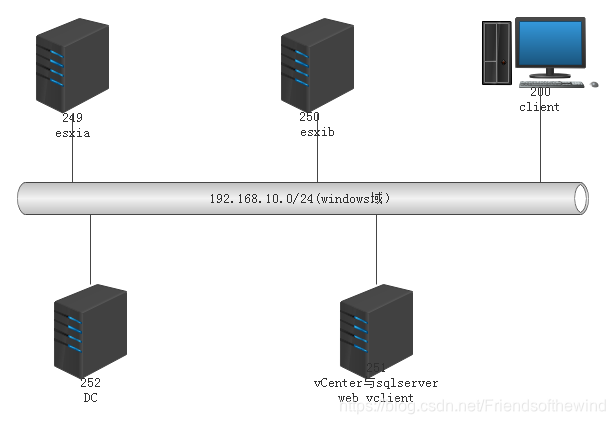

案例拓扑图：

我们紧接上一教程内容浅析虚拟化技术之esxi网络管理，这次讲解使用分布式交换机建立网络。

实验步骤：

使用分布式交换机建立网络
一.新建分布式交换机bdqn，同时创建默认的端口组DPortGroup,并为分布式交换机分配两个上行链路

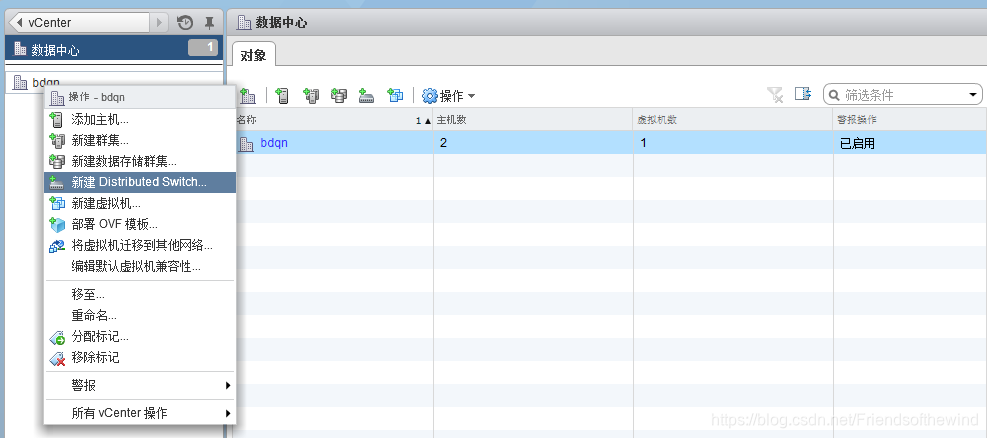

1.导航到数据中心页，右击数据中心"datacenter",在弹出的菜单中单击"新建Distributed Switch"

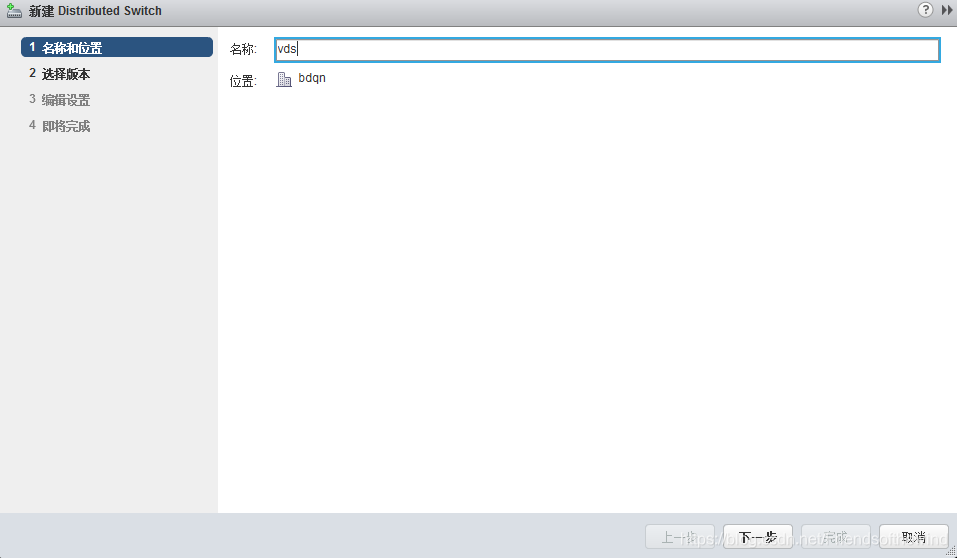

2.输入分布式交换机的名称"vDS",单击"下一步"按钮

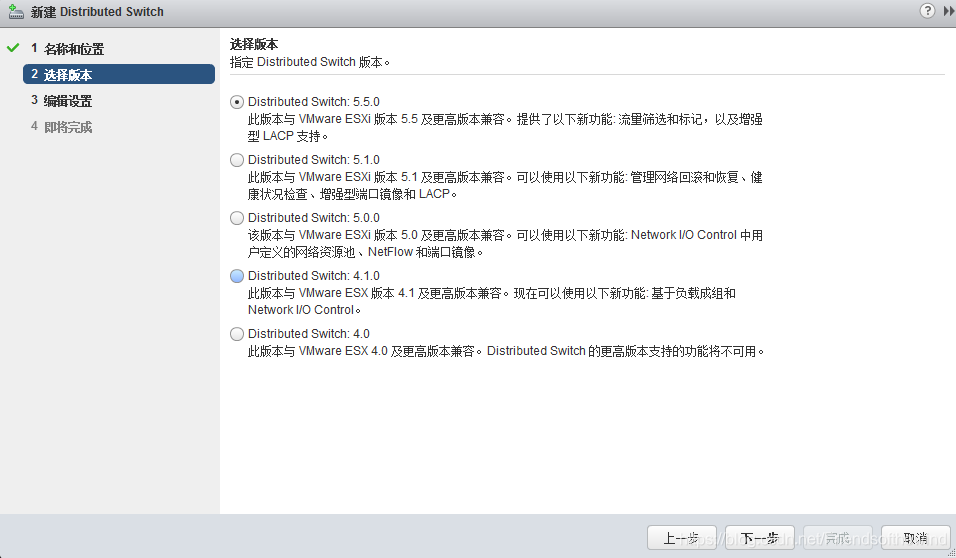

3.默认选择最高的版本，单击"下一步"按钮

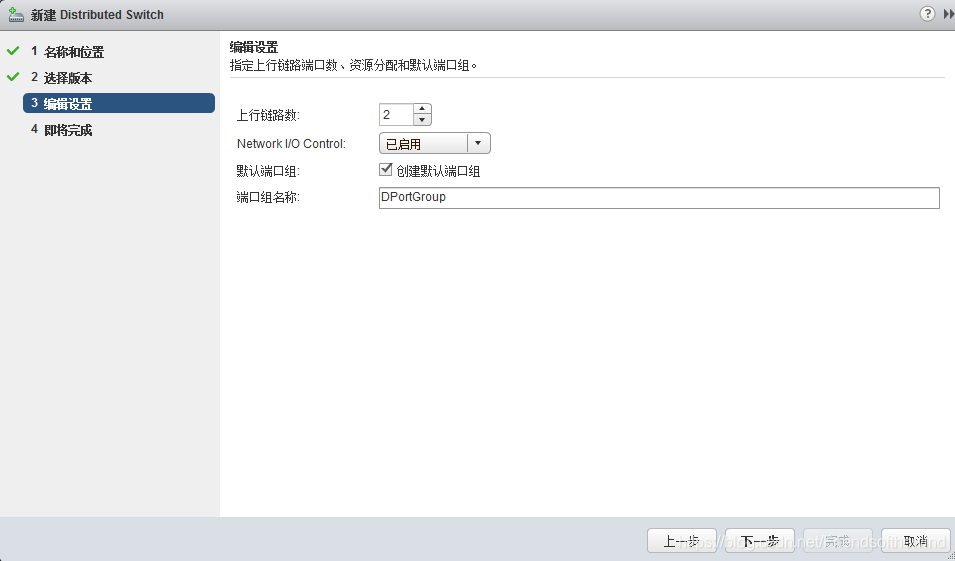

4.上行链路数是允许每台esxi主机与distributed switch建立的最大物理连接数，网卡networkI/O可以监控整个网络的I/O负载，并动态分配可用资源，本例保持默认，单击"下一步"按钮

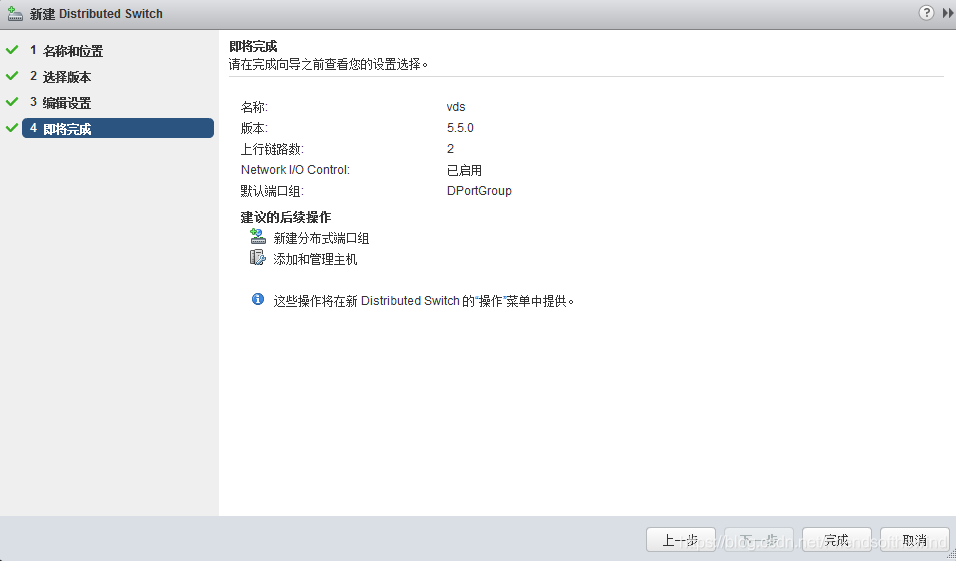

5.确认无误后单击"完成"按钮，完成distributed switch的创建

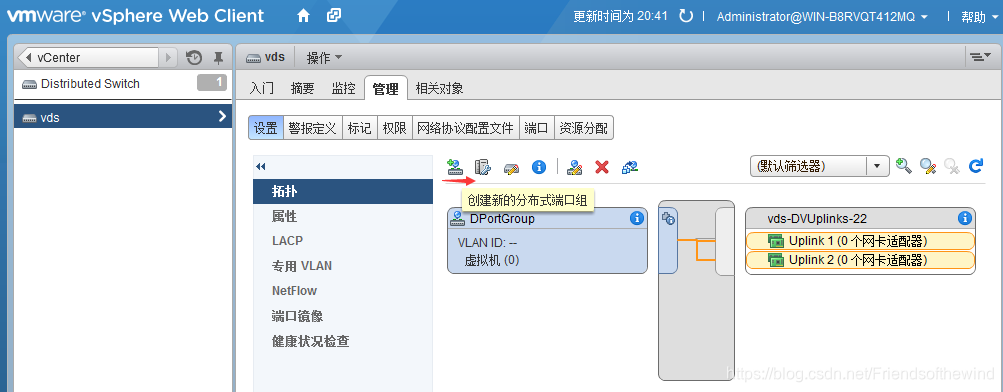

6.“创建新的分布式端口组"按钮

7.输入端口组的名称，单击下一步

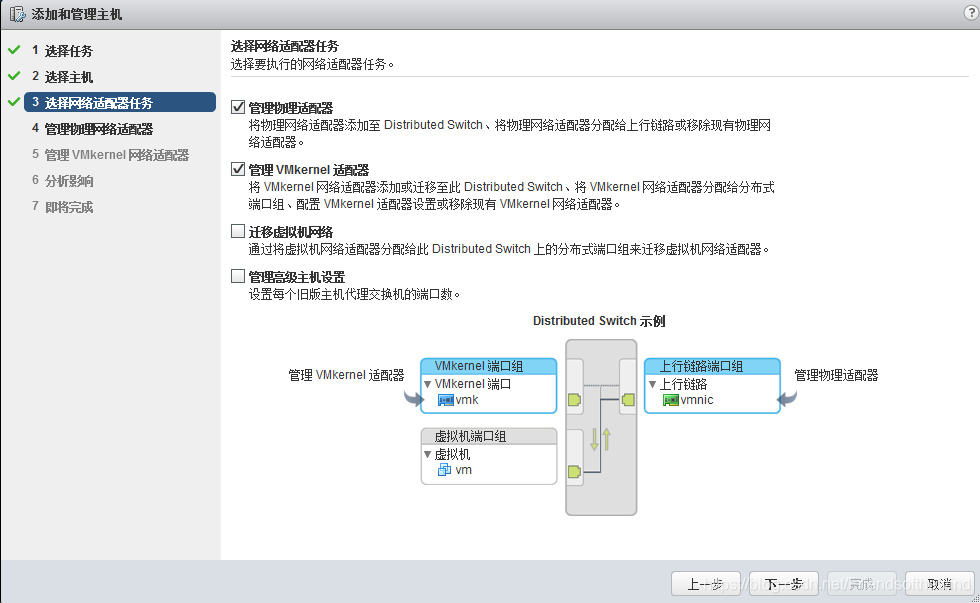

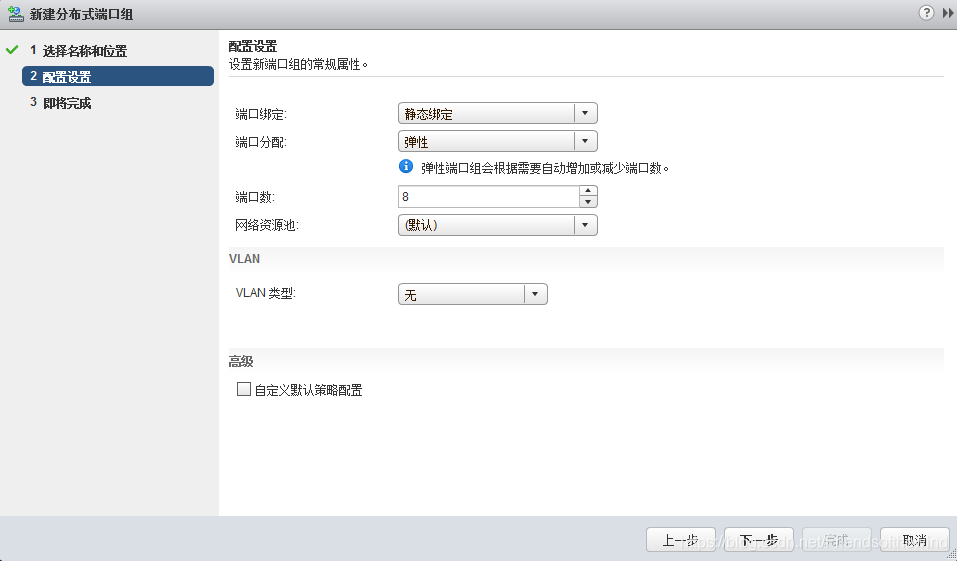

8.此处保持默认即可

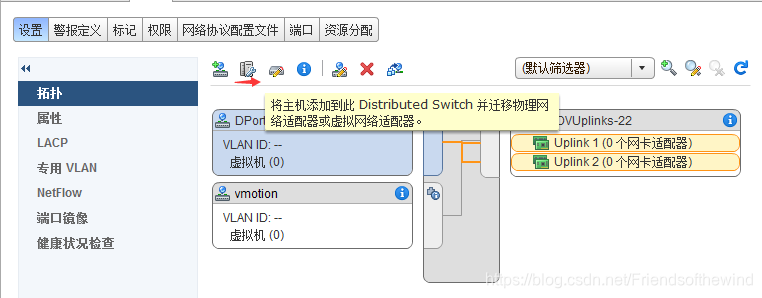

9.单击将主机添加到此distributed switch并迁移物理网络适配器或虚拟网络适配器

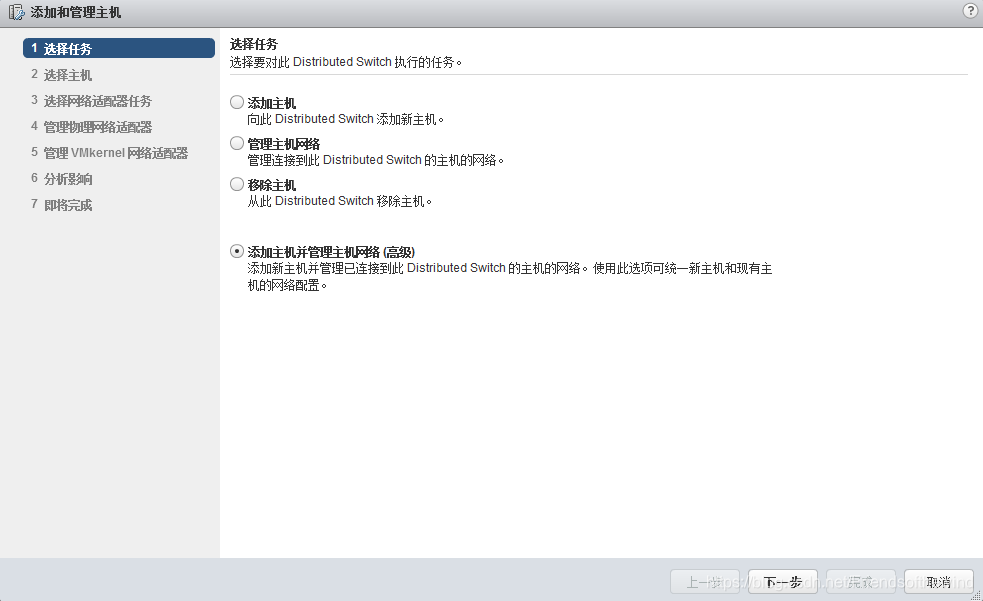

10.选择添加主机并管理主机网络(高级），单击"下一步”,按钮

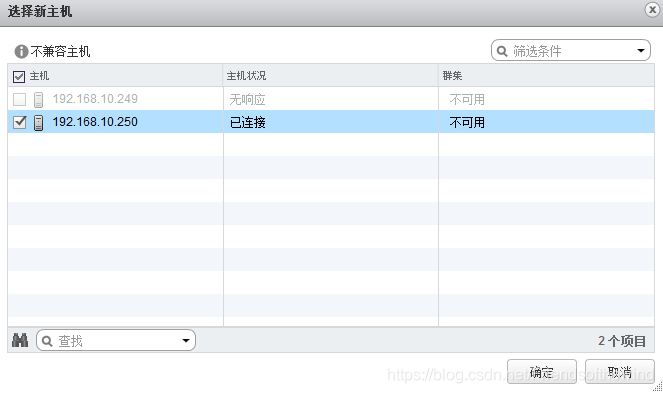

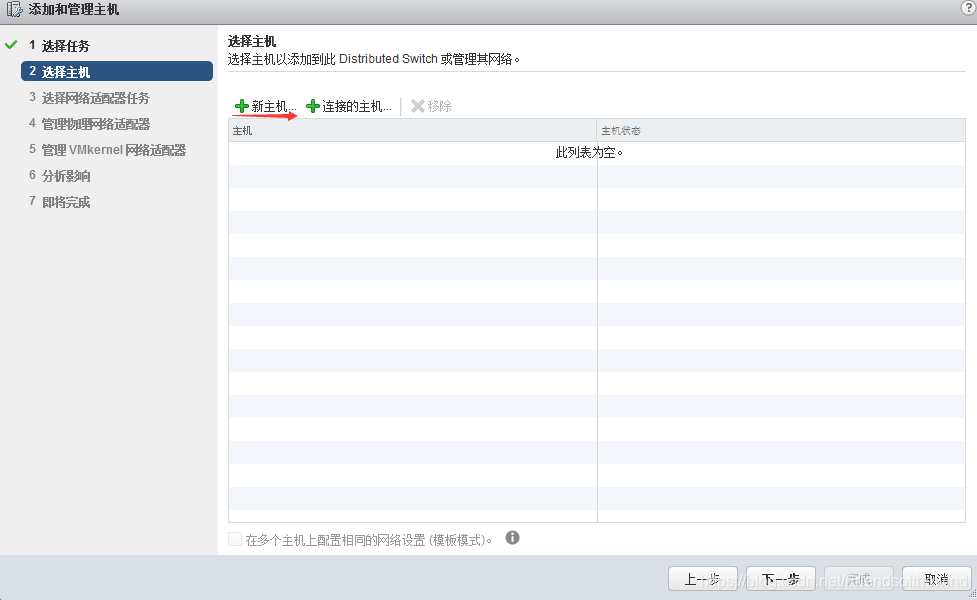

11.单击"新主机",然后将esxi主机勾选并单击"确定"按钮


12.保持默认，单击下一步

二.将原来的两台esxi主机上的vmk0迁移到分布式交换机

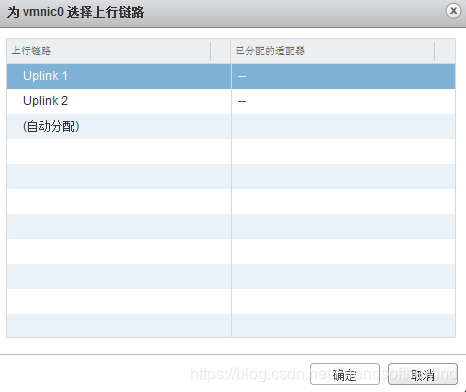

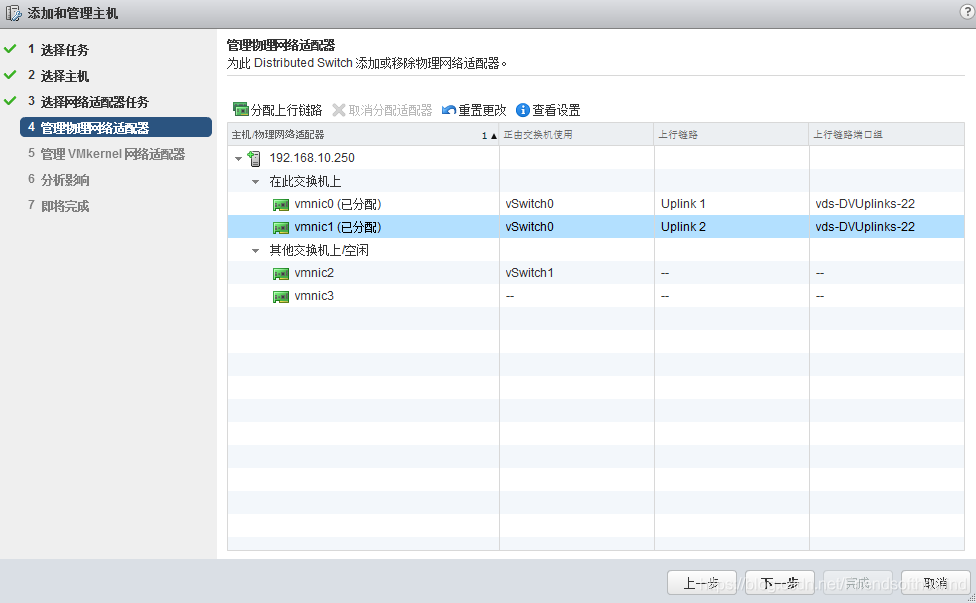

13.首先选择处于标准交换机vswitch0正在是使用的vmnic0，单击"分配上行链路",选择上行链路"uplink1"，其他网卡也按照此方法配置，vmnic1对应uplink2，以此类推，单击"确定"按钮

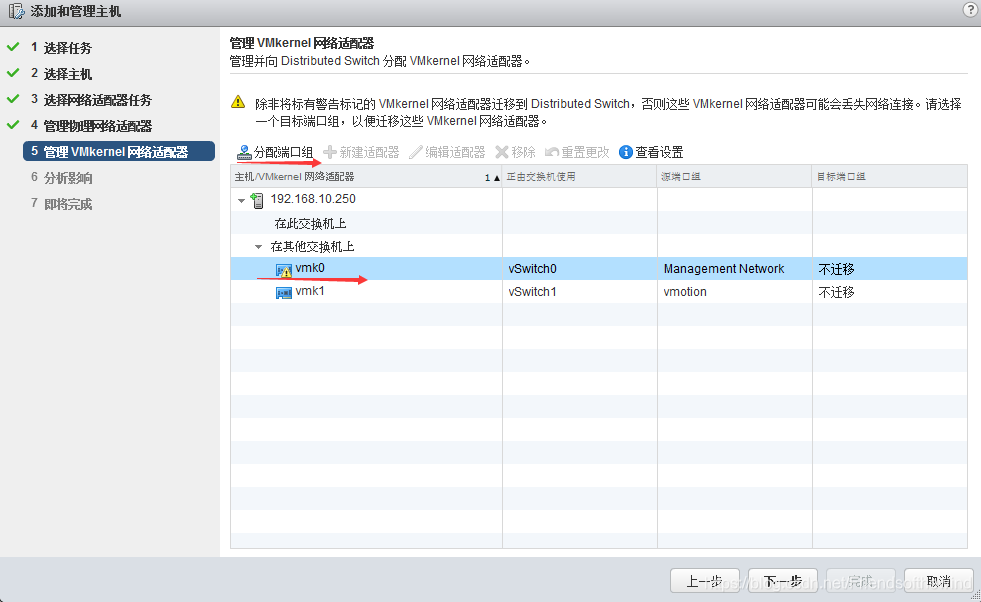

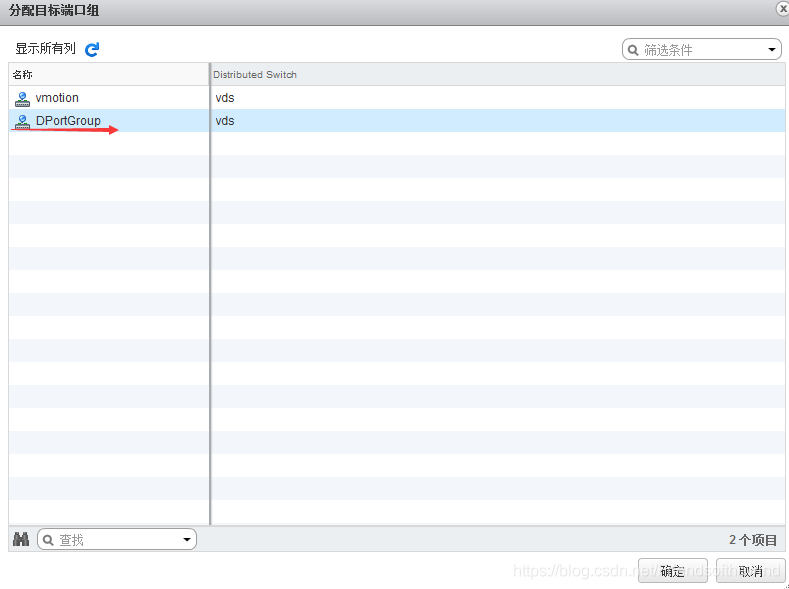

14.选择vmk0，单击，“分配端口组”，选择端口组DPortGroup"

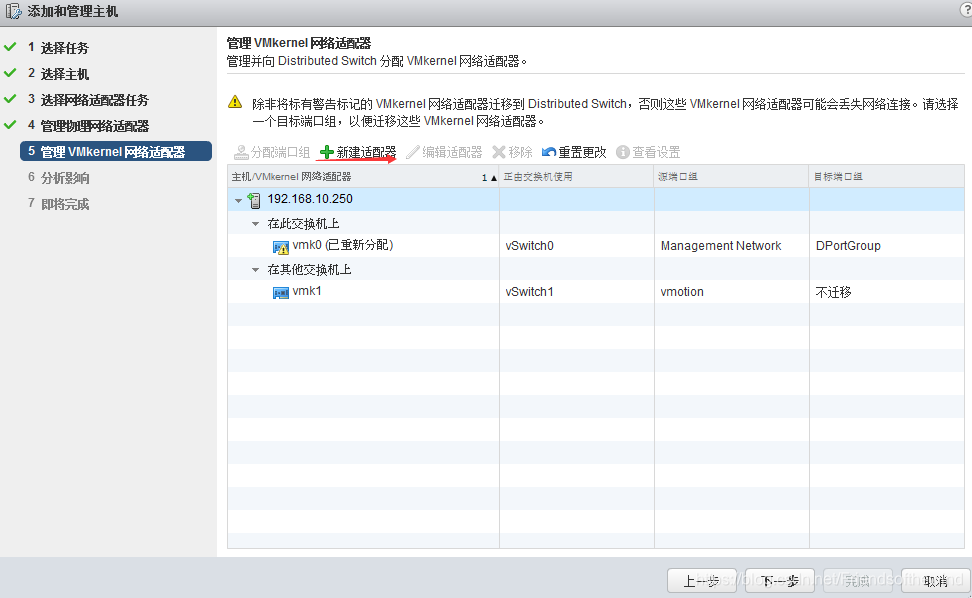

单击"新建适配器"

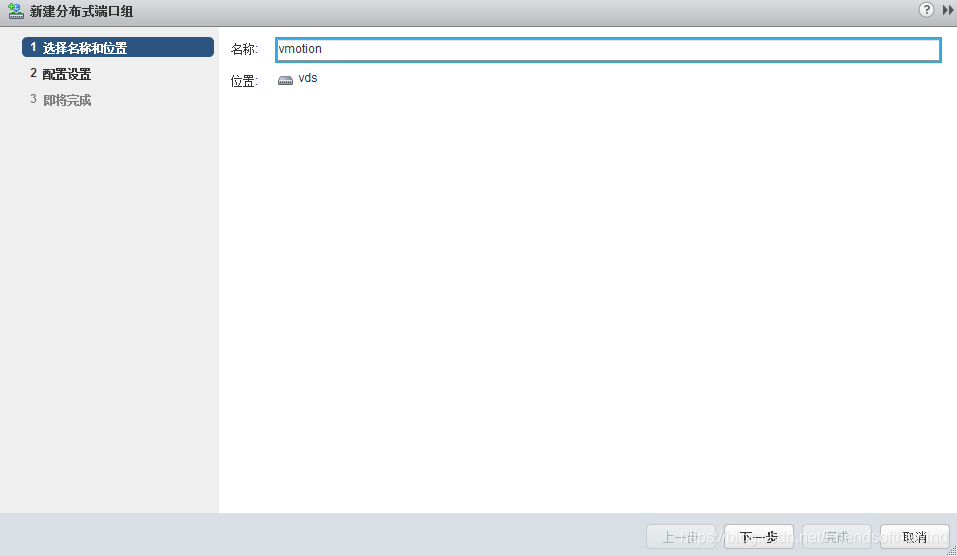

三.创建一个用于vmotion的分布式端口组，名称为vmotion

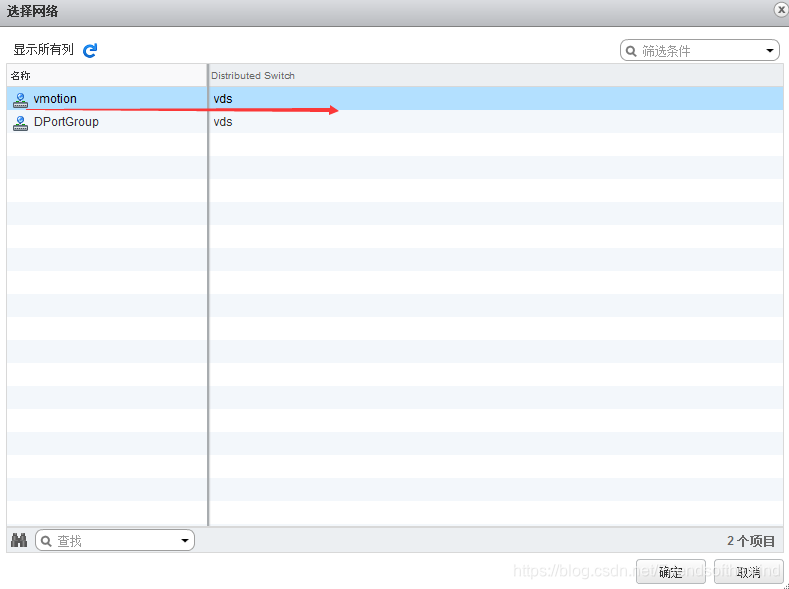

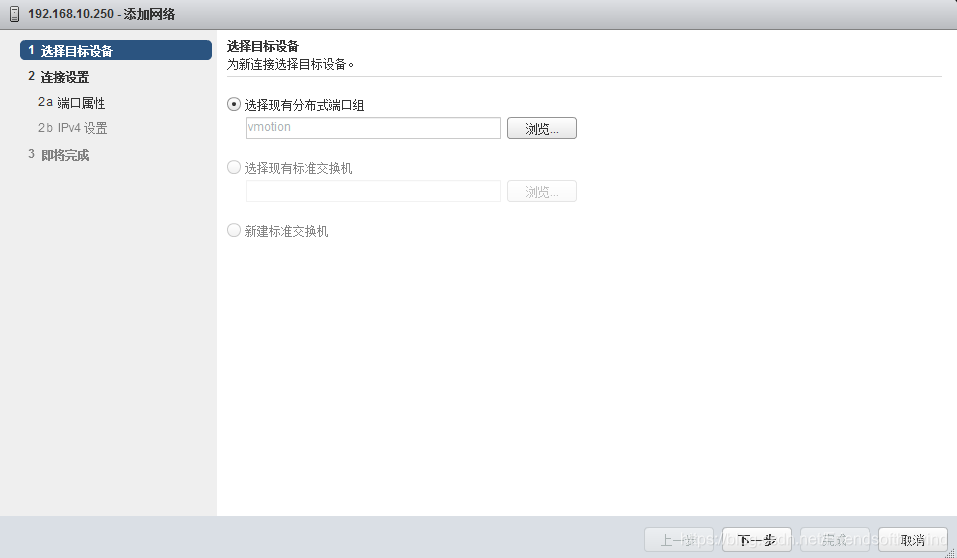

15.单击浏览找到刚创建好的另一个端口组"vmotion"。

四.将vm1的vnic连接到DPortGroup端口组

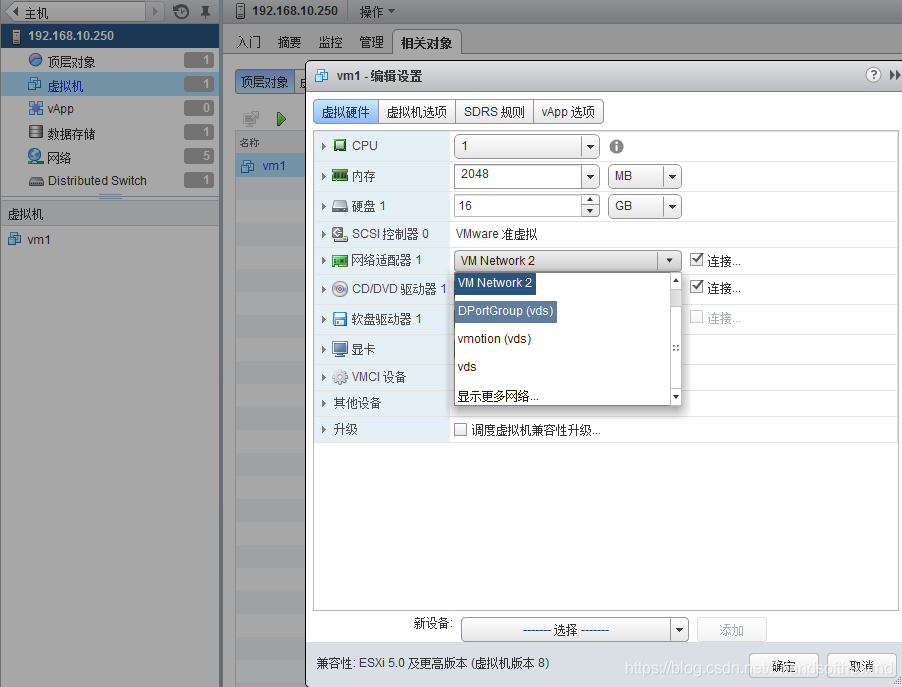

16.编辑虚拟机设置

五.验证：打开虚拟机在真实机上ping esxi主机和vmkernel端口
