AD 光耦及二极管元件的模型的创建

 利用多边形绘制想要的图形

---

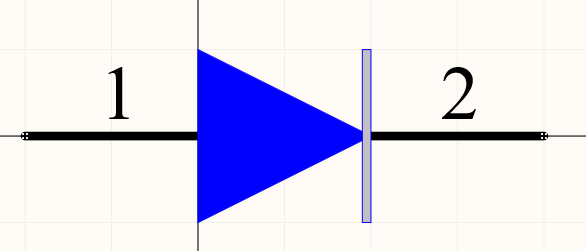

绘制二极管

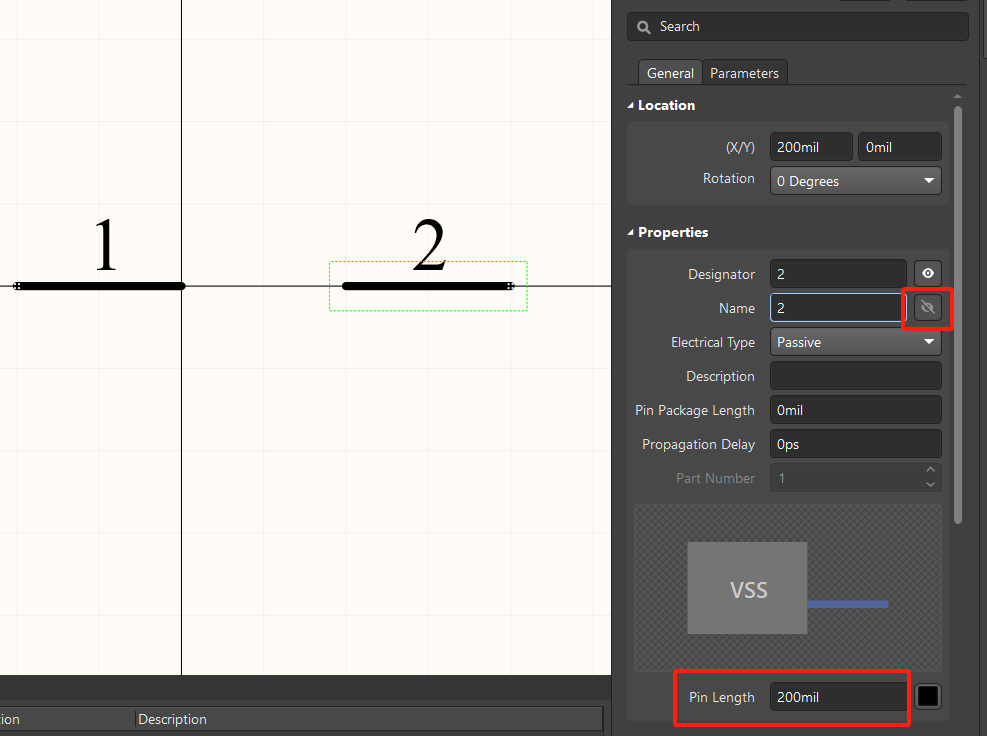

1. 绘制管脚1，与管脚2

管脚名称隐藏(管脚号不要隐藏)，管脚长度为200mil

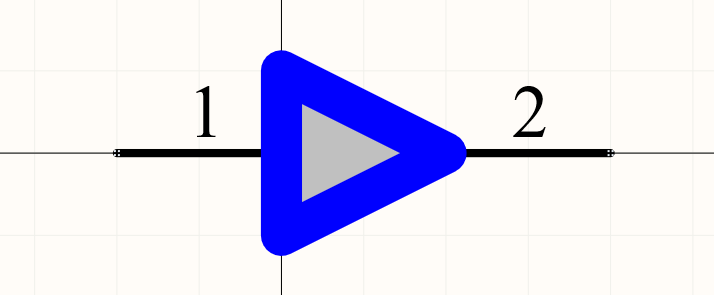

2. 绘制多边形

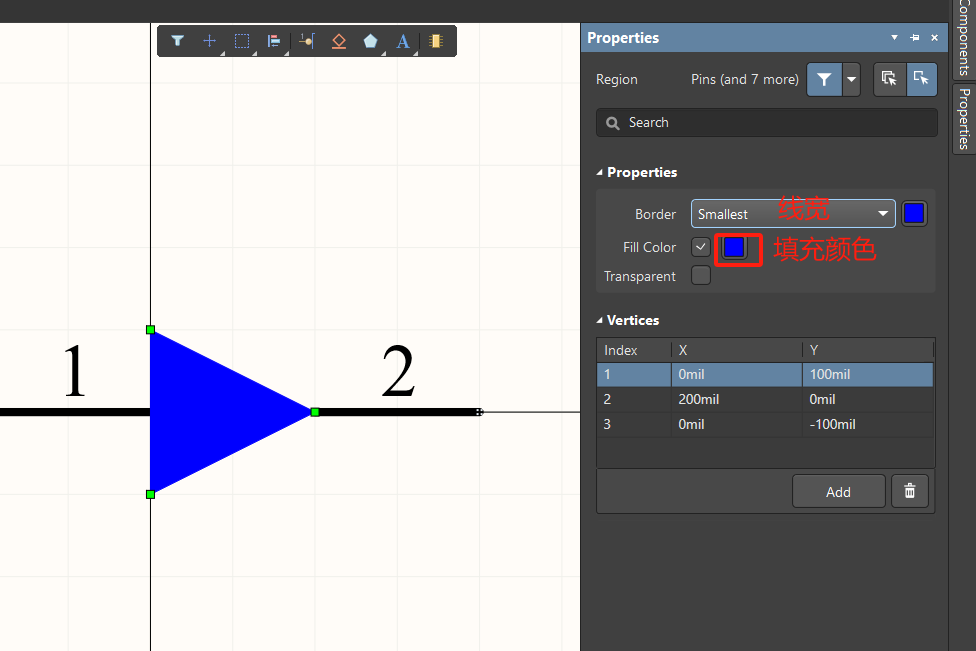

3. 双击绘制出来的多边形，修改属性

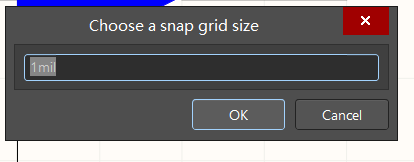

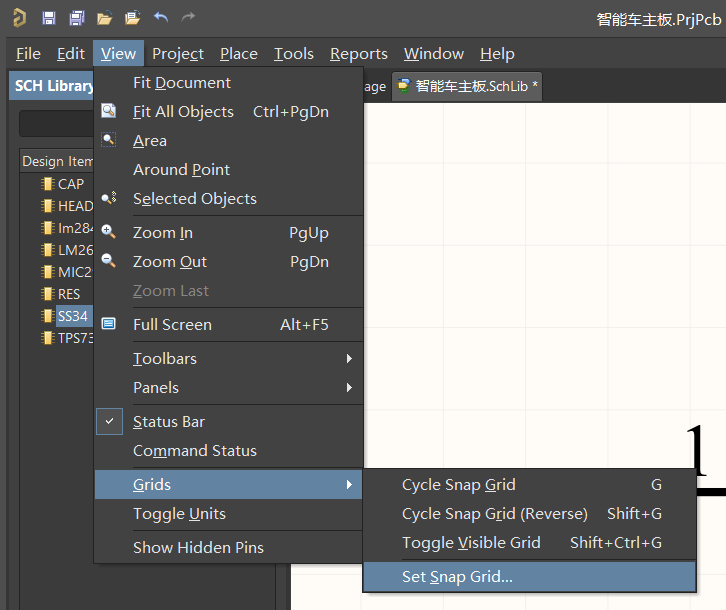

4. 将栅格大小改成10mil



5. 绘制多边形（矩形）



按TAB键将线宽改成最细的，并绘制出矩形

绘制好后，双击，将颜色填充为蓝色

6. 将栅格大小设置回100mil

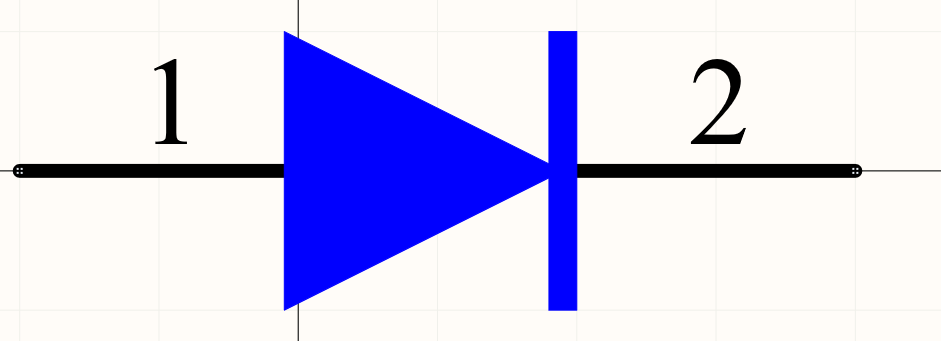

7. 将图形移到中心位置

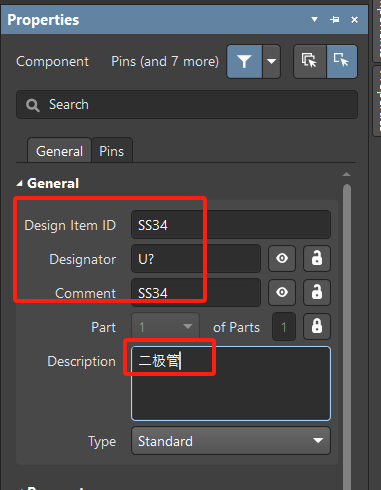

8. 修改元件属性

---

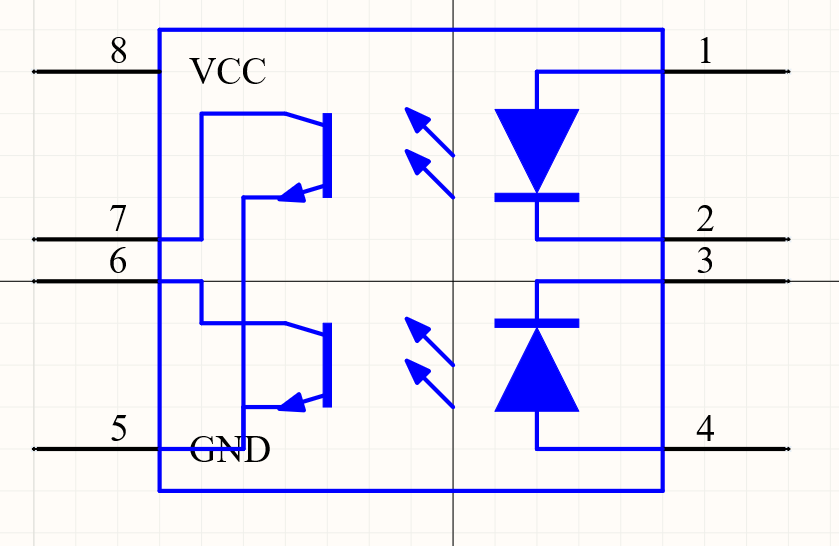

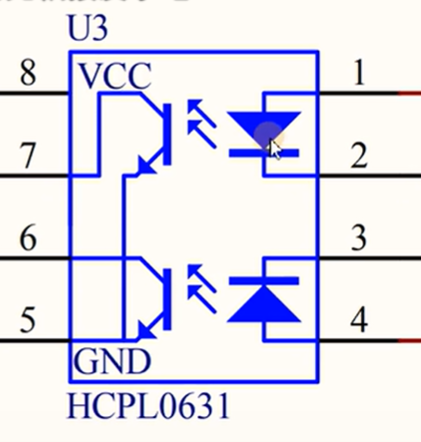

绘制光耦

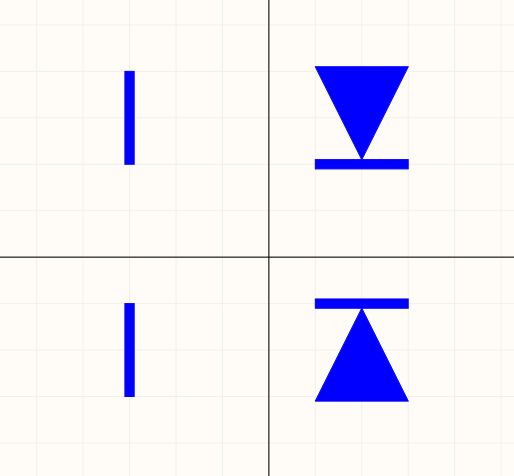

1. 新建元件，复制刚刚绘制的二极管

2. 将栅格大小改成10mil

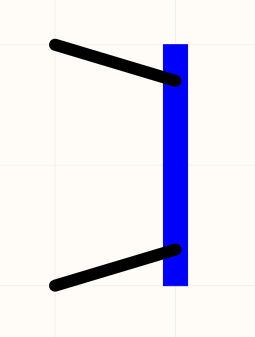

绘制出一条斜线，复制该斜线，粘贴斜线的时候按住大写的Y，得到上下镜像

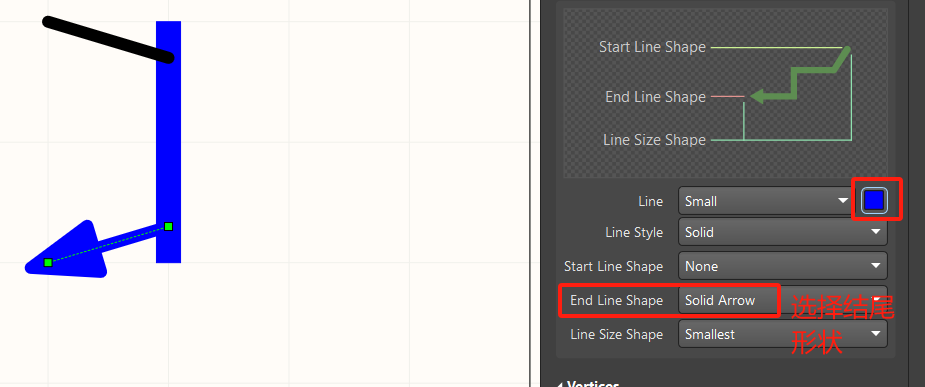

3. 双击斜线

4. 将栅格大小改回100mil

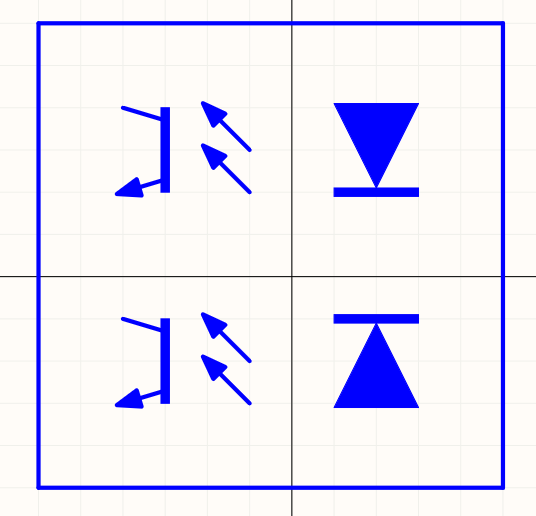

5. 同样的,绘制出其他的图像

如果画框时，有突出的部分，选中，点击backspace移动回去

6. 绘制管脚，按住tab键，将管脚号改为1，长度改为300mil

Ctrl + 方向键 ：移动选中的图形

修改管脚名称到管脚之间的距离：

7. 修改元件的属性
