第六章：OSPF路由实验

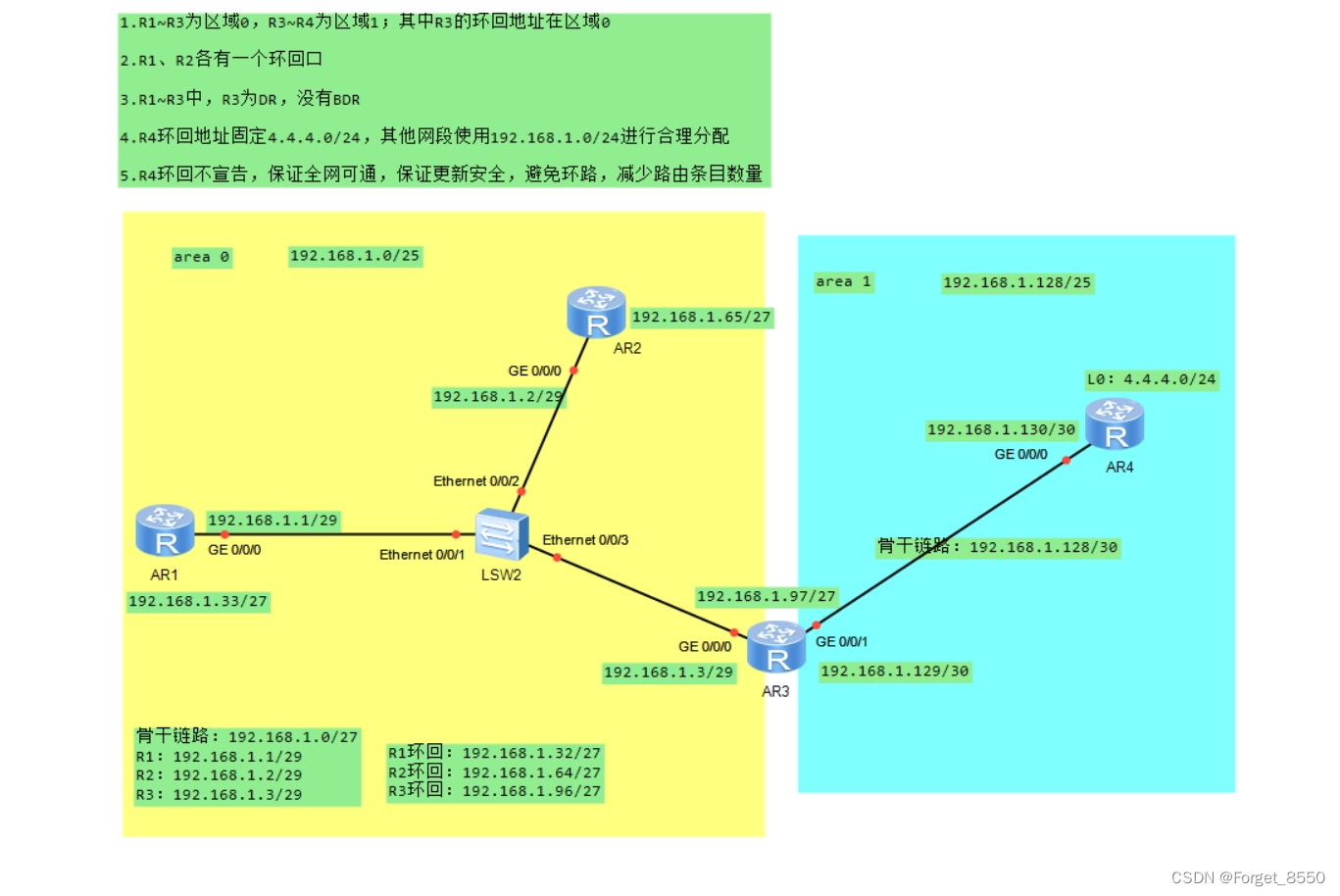

一.实验拓扑

二.实验需求

1.R1~R3为区域0，R3~R4为区域1；其中R3的环回地址在区域0

2.R1、R2各有一个环回口

3.R1~R3中，R3为DR，没有BDR

4.R4环回地址固定4.4.4.0/24，其他网段使用192.168.1.0/24进行合理分配

5.R4环回不宣告，保证全网可通，保证更新安全，避免环路，减少路由条目数量

三.实验分析、思路、步骤及操作

1.先配置IP地址。

因为OSPF是区域划分网段的，所以区域1的网段为192.168.1.0/25，区域2的网段为192.168.1.128/25。

区域1的三条骨干链路都连接在一个交换机上，区域1的三个路由器都各有一个环回口，所以需要划分4个网段（骨干链路：1922.168.1.0/27，R1环回：192.168.1.32/27，R2环回：192.168.1.64/27，R3环回：192.168.1.96/27）。

为了节省区域1骨干链路ip数量，有3条骨干链路，所以保留3个主机位，R1的骨干链路：192.168.1.1/29，R2的骨干链路：192.168.1.2/29，R3的骨干链路：192.168.1.3/29。

区域2只有一条骨干链路，为了节省IP地址，所以只需要两个网段（保留两个主机位），及骨干链路为192.168.1.128/30，R3接口IP地址：192.168.1.129/30，R4接口IP地址：192.168.1.130/30。

R4环回地址：4.4.4.4/24

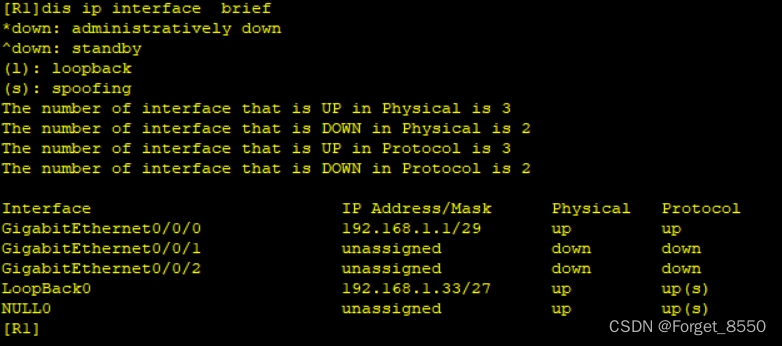

（1）配置R1的IP地址

[R1]interface GigabitEthernet0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 29

[R1-GigabitEthernet0/0/0]interface LoopBack0

[R1-LoopBack0]ip address 192.168.1.32 27

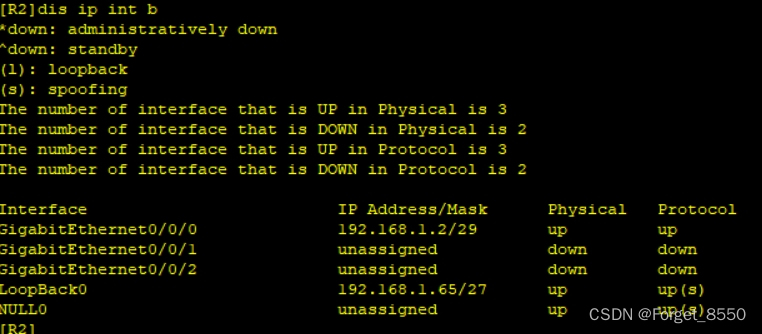

（2）配置R2的IP地址

[R2]interface GigabitEthernet0/0/0

[R2-GigabitEthernet0/0/0]ip address 192.168.1.2 29

[R2-GigabitEthernet0/0/0]interface LoopBack0

[R2-LoopBack0]ip address 192.168.1.64 27

（3）配置R3的IP地址

[R3]interface GigabitEthernet0/0/0

[R3-Gigabit
