浅谈光模块

光模块基本知识

1、定义：

光模块：也就是光收发一体模块。

2、结构：

光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管 （LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。

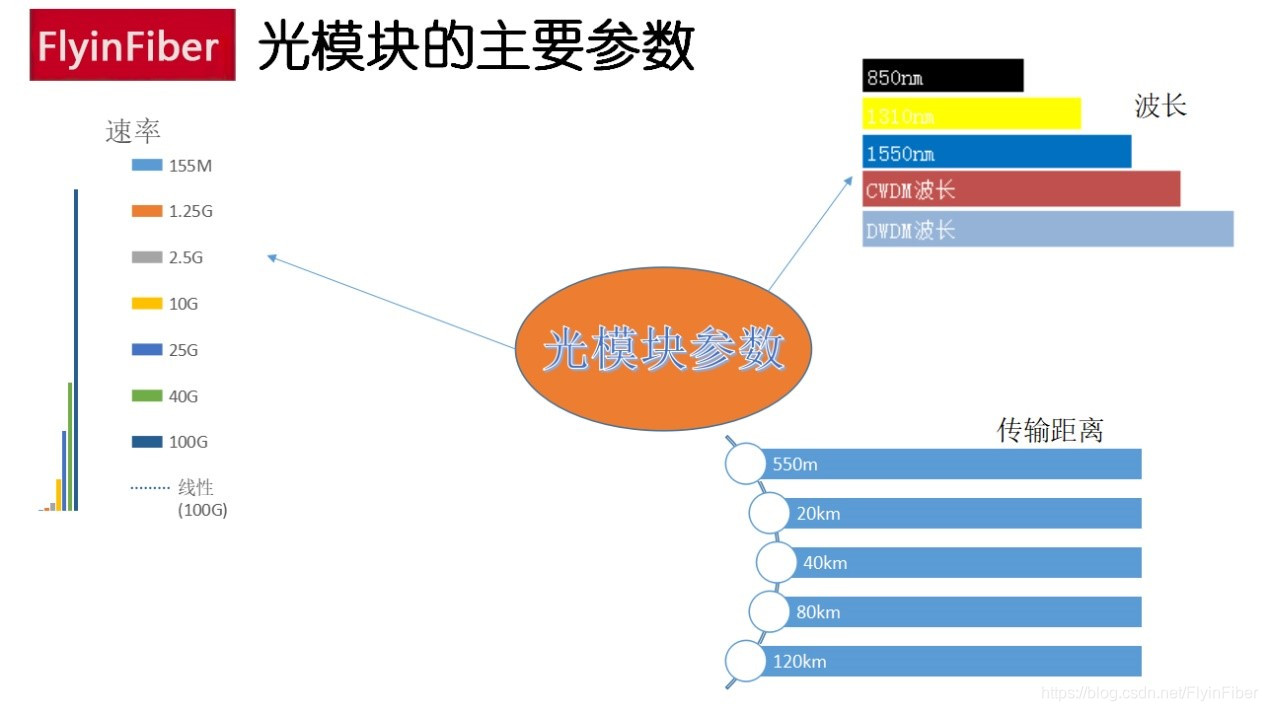

3、光模块的参数及意义

光模块有很多很重要的光电技术参数，但对于SFP这种热插拔光模块而言，选用时最关注的就是下面三个参数：

1）中心波长

单位纳米（nm），目前主要有3种：

850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；

1310nm（SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输）；

1550nm（SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM）

除了以上几种常规波长，在多路传输中还会用到CWDM波长（SM，单模，彩光模块），DWDM波长（SM，单模，彩光模块）

2）传输速率

每秒钟传输数据的比特数（bit），单位bps。

目前常用的有7种： 155Mbps、1.25Gbps、2.5Gbps、10Gbps、25Gbps、40Gbps、100Gbps等。传输速率一般向下兼容，因此155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE（千兆）光模块，10G光模块也称10GE（万兆）光模块，这是目前光传输设备中应用最多的模块。此外，在光纤存储系统（
