Android开发之路UI篇:ConstraintLayout

个人公众号：

定期更新。一起交流学习吧

1、简介：

ConstraintLayout是由AndroidStudio2.2推出一套新的布局。它是为了解决布局嵌套的问题，并且

增加可视化编辑的xml文件。

2、基本使用：

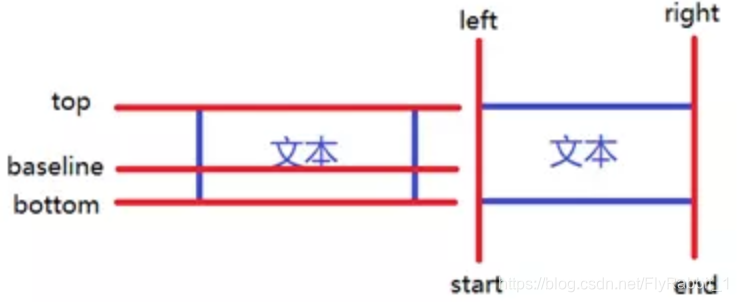

 1：相对定位：

layout_constraintLeft_toLeftOf    将控件 A左边的约束 置于控件 B的左边的方向上。AB左对齐

layout_constraintLeft_toRightOf  将控件 A左边的约束 置于控件 B的右边的方向上。A的左边与B的右边对齐

layout_constraintRight_toLeftOf

layout_constraintRight_toRightOf

layout_constraintTop_toTopOf

layout_constraintTop_toBottomOf

layout_constraintBottom_toTopOf

layout_constraintBottom_toBottomOf

layout_constraintBaseline_toBaselineOf   中心线对齐

layout_constraintStart_toEndOf

layout_constraintStart_toStartOf

layout_constraintEnd_toStartOf

layout_constraintEnd_toEndOf



注意：ConstraintLayout 必须指定左右约束和上下约束。





2：角度定位

app:layout_constraintCircle="@+id/TextView1"

app:layout_constraintCircleAngle="120"（角度）

app:layout_constraintCircleRadius="150dp"（距离）

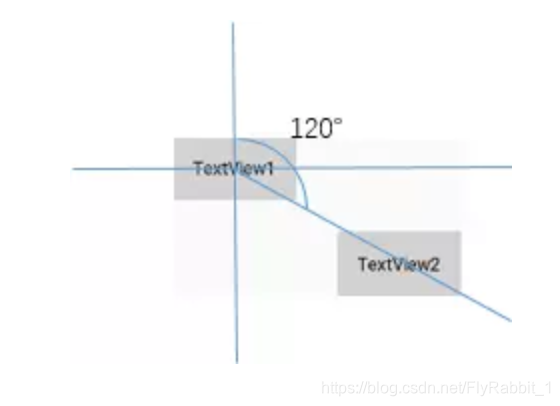

指的是TextView2的中心在TextView1的中心的120度，半径为150dp，效果如下：





注意：角度定位不是很常用，了解



3： 常用margin

ConstraintLayout的边距常用属性如下：

android:layout_marginStart

android:layout_marginEnd

android:layout_marginLeft

android:layout_marginTop

android:layout_marginRight

android:layout_marginBottom



goneMargin主要用于约束的控件可见性被设置为gone的时候使用的margin值，属性如下：

layout_goneMarginStart

layout_goneMarginEnd

layout_goneMarginLeft

layout_goneMarginTop

layout_goneMarginRight

layout_goneMarginBottom

即使控件设置为gone，margin值仍然存在。



4、尺寸约束：

constraintlayout常见的问题：

使用wrap_content，让控件自己计算大小，当控件的高度或宽度为wrap_content时，

可以使用下列属性来控制最大、最小的高度或宽度,以宽度为例：

android:minWidth 最小的宽度

android:minHeight 最小的高度

android:maxWidth 最大的宽度

android:maxHeight 最大的高度

app:layout_constrainedWidth="true”属性。是为了防止左右条件约束的失效，例如：

textview的内容不断增多，导致内容挤出屏幕显示不出，就会导致左右约束的失效。



5、百分比布局：

当宽或高至少有一个尺寸被设置为0dp时，可以通过属性layout_constraintDimensionRatio设置宽高比,除此之外，在设置宽高比的值的时候，还可以在前面加W或H，分别指定宽度或高度限制。 例如：

app:layout_constraintDimensionRatio="H,2:3"指的是 高:宽=2:3

app:layout_constraintDimensionRatio="W,2:3"指的是 宽:高=2:3



ConstraintLayout还提供了另外一种偏移的属性：

layout_constraintHorizontal_bias 水平偏移

layout_constraintVertical_bias 垂直偏移

范围为 0-1 的值:假如赋值为0,在布局的最右侧，假如假如赋值为0.5，则水平居中，假如假如赋值为0.3，则更倾向于左侧。垂直偏移同理。

app:layout_constraintHorizontal_weight=“1"

控件在水平方向上的权重设置。

注意：水平权重，宽度约束设置为0dp，竖直权重，高度约束设置为0dp。



6、Guideline

Guideline 与 LinearLayout 类似可以设置水平或垂直方向，android:orientation="horizontal"，android:orientation="vertical"，水平方向高度为0，垂直方向宽度为0。Guideline 具有以下的三种定位方式：

• layout_constraintGuide_begin 距离父容器起始位置的距离（左侧或顶部）

• layout_constraintGuide_end 距离父容器结束位置的距离（右侧或底部）

• layout_constraintGuide_percent 距离父容器宽度或高度的百分比



7、Barrier

barrierDirection 指定方向，constraint_referenced_ids引用的控件 id（多个id以逗号隔开）。

app:constraint_referenced_ids="TextView1,TextView2" />

注意：使用时要进行互相约束（指的是Barrier左右或者上下两边的控件都要对barrier进行约束才有效）。

8、Group

可以把多个控件归为一组，方便隐藏或显示一组控件

app:constraint_referenced_ids="TextView3,TextView4" />

9、Chains

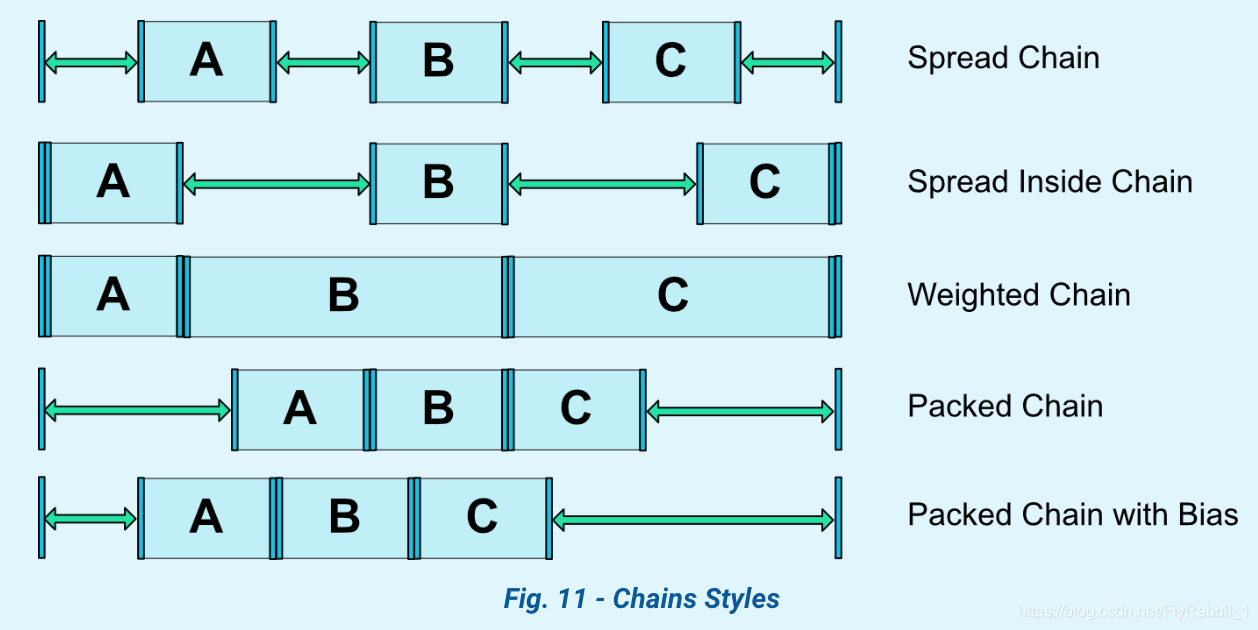

条件：一组控件它们通过一个双向的约束关系链接起来。一条链的第一个控件是这条链的链头，我们可以在链头中设置 layout_constraintHorizontal_chainStyle来改变整条链的样式。

 注意：链的属性是由一条链的头结点控制的

注意：如果布局的没有剩余空间已经被填充满设置Chains是无效的。
