卷积神经网络

使用卷积的原因主要是减少计算复杂度，节省开销。

卷积其实就是一个滤镜

使用滤镜的过程就是在原图不断移动的过程。

例子：

从最左上角开始，把滤镜（3*3）中的每一个值和原图（5*5）中的每一个值做点乘。然后每计算一次移动一步。就可以得到右边这个新的矩阵。

CONV(convolution layer)卷积层

RELU(ReLU layer)线性整流层

POOL(pooling layer) 池化层

FC(fully connected layer) 全连接层

和其他神经网络一样我们通过梯度下降和反向传播来调整权重。不一样的是这里调整的是滤镜矩阵参数。

假设我们滤镜矩阵大小是3*3,有两个滤镜，那么我们需要通过梯度下降和反向传播调整3*3*2，一个18个参数。



卷积层

举例

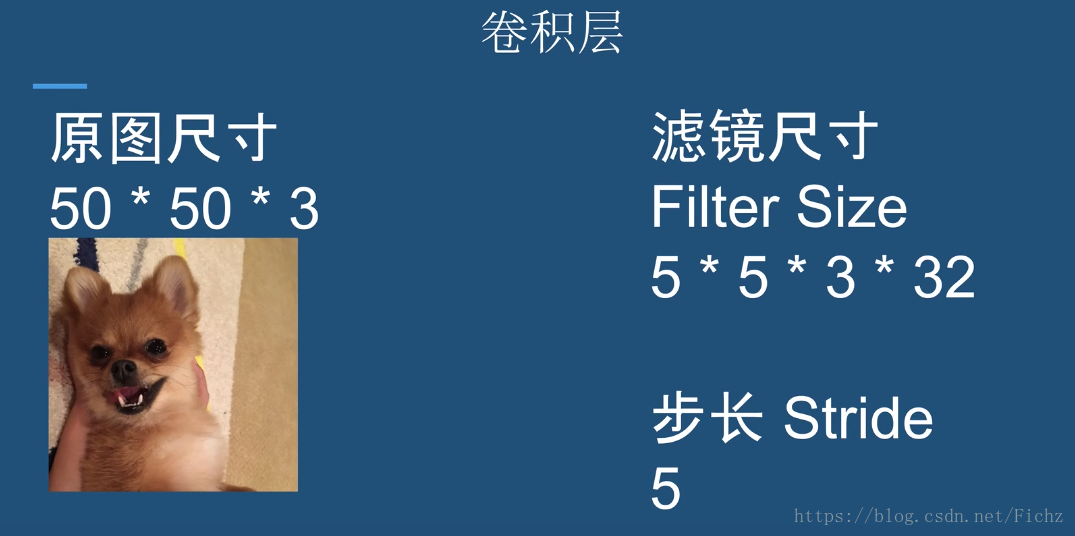

举例：下图是50*50因为RGB，所有图片尺寸是50*50*3

如果是灰色，就是50*50*1

我们选择滤镜尺寸是5*5*3，选择32个滤镜，步长5.向右移动10次就对第一行做完卷积。然后向下再对下一行卷积。

一个向下10次，就对整张图做完卷积。所以卷积之后得到一个10*10*32的矩阵。

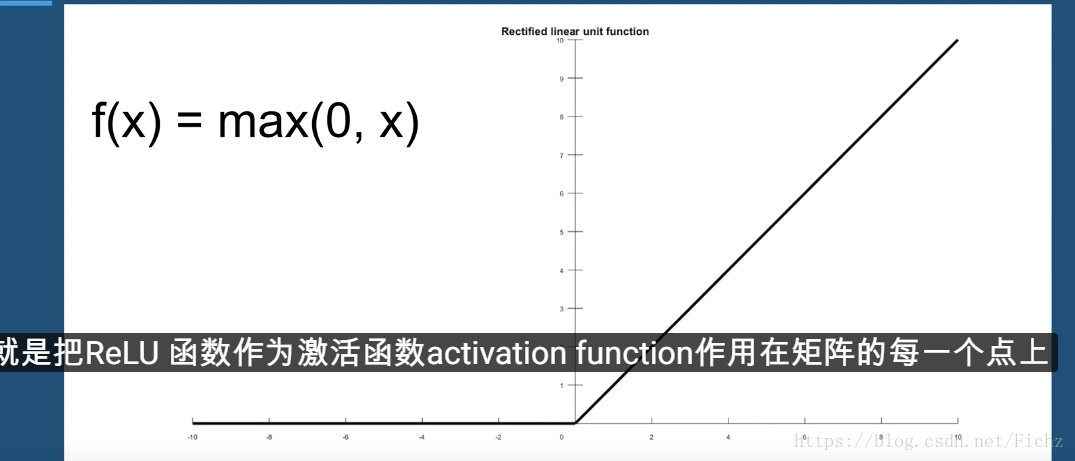

线性整流层（ReLU）

ReLU函数：在某一点之前f(x)=0,之后是线性的。

池化层

池化层和卷积层一样都需要滤镜filter，不同的是这个滤镜不需要权重，它只做一件事，就是找最大值。

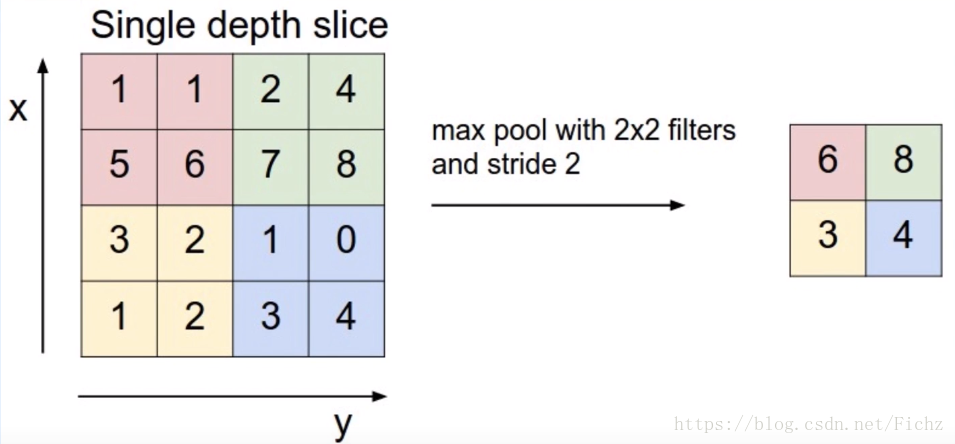

例子：假设用一个长宽都为2的滤镜处理左边的矩阵，步长也是2，池化后就得到下图结果。

全连接层

最后一步，为什么叫全连接呢？因为把所有的值都用上了，生成最终的输出output。

假设经过刚才池化之后，得到一个5*5*3的矩阵。一个75个值，可以转换成一个1*75的矩阵。

最后输出可能有两个结果，那么我们就用一个75*2的矩阵乘以1*75的矩阵。就得到了1*2的矩阵。

实际应用中，卷积层，线性整流层，池化层，可能都不止一层，训练好之后我们就会得到滤镜。

当需要识别某个物体的时候，卷积网络就会对这张图片做卷积，线性整流，池化，最后全连接，

输出神经网络判断的这张图片是某个物体的概率。
