一、题目

强大的分支预测器，是现代高性能处理器的关键技术。通过高准确度的分支预测，可以大大降低由于分支错误带来的性能损失。

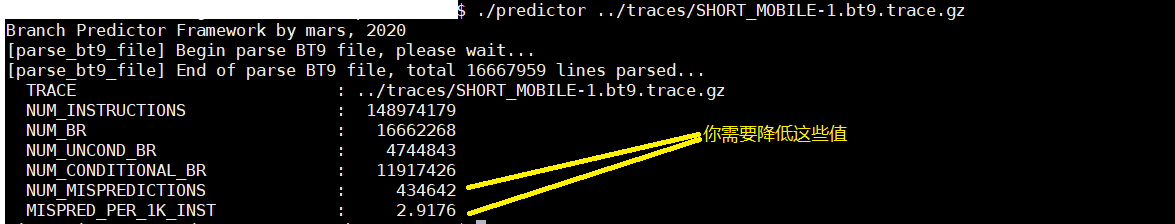

本实验采用一个给定的分支预测器框架，需要同学们实现自己的分支预测器算法，尽力降低MISPRED_PER_1K_INST值（每一千条指令，预测错误的指令数）。你只能修改predictor.c文件，其他文件请勿修改。（参考代码中，已经实现了一个经典的Gshare分支预测器，可供参考）

请参考Readme.txt文件获取编译信息。 【建议有能力的同学】实现TAGE分支预测器。TAGE分支预测器

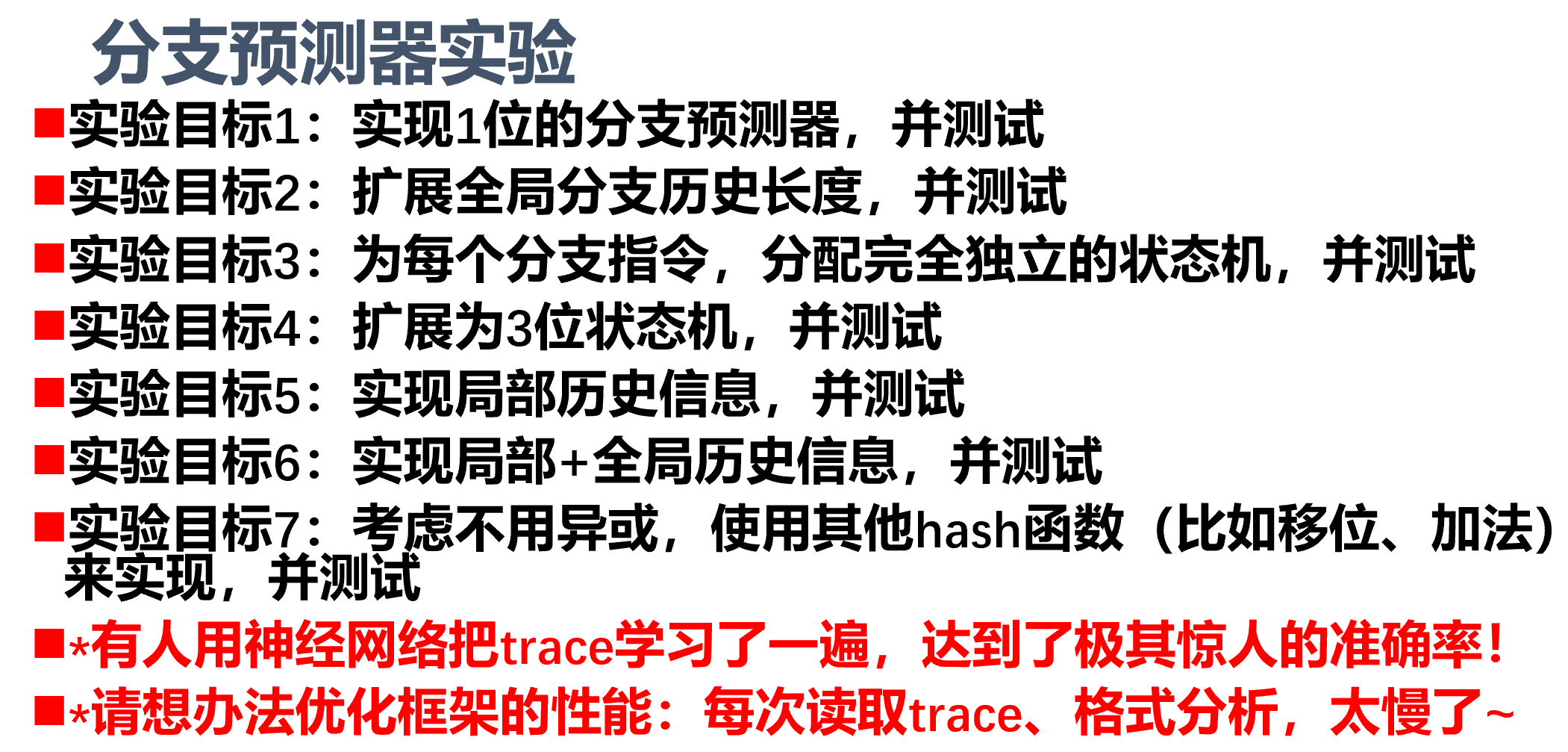

【提交】请最后提交predictor.c文件、简要说明文件（采用的思路、分析、结论）、一个excel文件，描述课件要求的实验目标1~实验目标7的数据。

参考资料： 处理器结构--分支预测(Branch Prediction) 处理器结构--分支预测(Branch Prediction) - 简书 分支预测器 https://zh.wikipedia.org/wiki/%E5%88%86%E6%94%AF%E9%A0%90%E6%B8%AC%E5%99%A8 深入理解 CPU 的分支预测(Branch Prediction)模型 [转]深入理解 CPU 的分支预测(Branch Prediction)模型_分支预测器的重要性与条件分支指令执行频率有关-优快云博客文章浏览阅读1.6w次，点赞45次，收藏88次。目录背景问题的提出分析优化结论补充知识Pipeline分支预测器没有分支预测器会怎样？有分支预测期的pipeline常见的分支预测器引出我写了一篇关于static key的文章，static key 主要是优化关于指令预取的性能，本想自己搞一篇什么是预取指令，但是这篇写的很好，直接转了，感谢作者的无私。背景先来看段c++代码，我们..._分支预测器的重要性与条件分支指令执行频率有关https://blog.youkuaiyun.com/hanzefeng/article/details/82893317

ps: 这个实验我觉着是挺难的其实……阿巴阿巴（其实就是他已经给了你一个Gshare分支预测器，前六个目标是在测试不同的参数和方案对你的分支预测的效果影响，最终根据这些，或者你有其他想法，在目标七里面实现你能做到的最好的分支预测器）

二、结果呈现

绿色是Gshare分支预测器的原始效果，黄色的是比Gshare差的效果，每一列是一个目标的实现（其中好像是目标三还是四来着？？？我改参数的时候忘记把前面改过的参数改回去，可能有些问题，不过前六组其实不重要……）

	PER	PER	PER	PER	PER	PER	PER	PER
S-1	2.9176	3.3862	3.2712	2.7360	3.7467	1.3556	2.1703	1.1672
S-2	11.3901	13.1526	9.2590	33.4588	8.5360	32.2583	11.3751	0.5612
S-3	3.7208	6.8658	3.5916	4.6309	3.5284	4.4361	3.7422	2.3002
S-4	5.1629	5.7700	4.8435	5.5694	4.5832	5.5958	5.1257	1.1349
S-24	0.0005	0.0009	0.0005	0.0005	0.0011	0.0005	0.0005	0.0005
S-25	0.0018	0.0035	0.0018	0.0017	0.0024	0.0018	0.0018	0.0018
S-27	0.4710	0.9239	0.4800	2.2689	0.7472	1.8205	0.0226	0.1404
S-28	0.0074	0.0145	0.0075	1.8285	0.0119	1.8285	0.0074	0.0083
S-30	7.0143	9.3236	5.7811	10.6007	4.5981	8.7485	4.8793	0.2364
L-1	0.5772	0.7187	0.4671	2.9978	0.5400	2.4923	0.5158	0.0888
L-2	1.3861	2.1498	1.3475	1.8343	1.2738	1.6427	1.3072	0.7670
L-3	7.7871	9.5228	7.6146	9.4502	6.9256	8.1653	7.7170	6.6121
L-4	0.0052	0.0097	0.0053	2.3095	0.0058	2.3084	0.0057	0.0065

其实根据前六个目标实现就可以总结出来，状态位数越高预测越精确，采集的地址位数越多越精确……等等等等，局部和全局预测结合起来更精准……根据这些去改你的目标七就好了！！！

三、原始代码源（放后面了，可以自行查看）

四、学姐的馈赠

T1 PHT_CTR_MAX=1

T2 HIST_LEN=20

T3 UpdatePredictor、GetPrediction函数:

UINT32 phtIndex=(PC&0x7FFFC)%(numPhtEntries);

UINT32 phtCounter=pht[phtIndex];

T4 PHT_CTR_MAX=7

T5 代码：主要是仿照模式历史表添加了一个局部历史表

///
  Copyright 2020 by mars.                                        //
///

#include <stdio.h>
#include <stdlib.h>

#include "common.h"

// 饱和计数器：加1
static inline UINT32 SatIncrement(UINT32 x, UINT32 max)
{
if (x<max) return x + 1;
return x;
}

// 饱和计数器：减1
static inline UINT32 SatDecrement(UINT32 x)
{
if (x>0) return x - 1;
return x;
}

// The state is defined for Gshare, change for your design
// Gshare分支预测器的状态信息，你需要根据自己的设计进行调整
UINT32 ghr;             // global history register  全局历史寄存器
UINT32 *pht;            // pattern history table    模式历史表
UINT32 historyLength;   // history length           历史长度
UINT32 numPhtEntries;   // entries in pht           PHT中的项数
UINT32 *jht;            // 局部历史表
UINT32 numJhtEntries;   // JHT中的项数

#define PHT_CTR_MAX  3
#define PHT_CTR_INIT  2

#define HIST_LEN   17   // 全局历史寄存器长度，取17位

#define TAKEN 'T'
#define NOT_TAKEN 'N'


void PREDICTOR_init(void)
{

historyLength = HIST_LEN;
ghr = 0;
numPhtEntries = (1 << HIST_LEN);    // 模式历史表，就有2^17项
numJhtEntries = (1 << (HIST_LEN - 3)); // 局部历史表，有2^14项
pht = (UINT32 *)malloc(numPhtEntries * sizeof(UINT32));
jht = (UINT32*)malloc(numJhtEntries * sizeof(UINT32));
    // 将模式历史表，全部初始化为PHT_CTR_INIT
for (UINT32 ii = 0; ii< numPhtEntries; ii++) {
pht[ii] = PHT_CTR_INIT;
}
for (UINT32 ii = 0; ii< numJhtEntries; ii++) {
jht[ii] = PHT_CTR_INIT;
}
}

// Gshare分支预测器
//将PC的低17位，与全局历史寄存器进行异或(加密)，去索引PHT，得到对应的饱和状态
//如果该状态的值超过一半，则预测跳转
//如果该状态的值低于一半，则预测不跳转
char GetPrediction(UINT64 PC)
{
UINT32 qian = (PC >> 2) % numJhtEntries;
UINT32 tmp = (qian << 3) | jht[qian] % (1 << 3); //前14位来自PC,后三位来自LHT
UINT32 phtIndex = tmp % (numPhtEntries);

//UINT32 phtIndex = (PC^ghr) % (numPhtEntries);
UINT32 phtCounter = pht[phtIndex];

if (phtCounter > (PHT_CTR_MAX / 2)) {
return TAKEN;
}
else {
return NOT_TAKEN;
}
}

// Gshare分支预测器
//根据分支指令实际执行结果，来更新对应的饱和计数器
//如果结果为跳转，则对应的饱和计数器+1
//如果结果为不跳转，则对应的饱和计数器-1
// 更新全局历史寄存器:
//结果为跳转，将1移位到GHR的最低位
//结果为不跳转，将0移位到GHR的最低位
void  UpdatePredictor(UINT64 PC, OpType opType, char resolveDir, char predDir, UINT64 branchTarget)
{

    opType = opType;
    predDir = predDir;
    branchTarget = branchTarget;

UINT32 qian = (PC >> 2) % numJhtEntries;
UINT32 tmp = (qian << 3) | jht[qian] % (1 << 3); //前14位来自PC,后三位来自LHT
UINT32 phtIndex = tmp % (numPhtEntries);

//UINT32 phtIndex = (PC^ghr) % (numPhtEntries);
UINT32 phtCounter = pht[phtIndex];
// printf("PC=%016llx resolveDir=%c predDir=%c branchTarget=%016llx\n", PC, resolveDir, predDir, branchTarget);

if (resolveDir == TAKEN) {
pht[phtIndex] = SatIncrement(phtCounter, PHT_CTR_MAX);  // 如果结果为跳转，则对应的饱和计数器+1
}
else {
pht[phtIndex] = SatDecrement(phtCounter);  // 如果结果为跳转，则对应的饱和计数器+1
}

// update the GHR
ghr = (ghr << 1);

if (resolveDir == TAKEN) {
ghr = ghr | 0x1;
}
jht[qian] = jht[qian] << 1;
if (resolveDir == TAKEN) {
jht[qian] = jht[qian] | 0x1;
}
}

void PREDICTOR_free(void)
{
free(pht);
free(jht);
}

T6 UpdatePredictor、GetPrediction函数:

UINT32 phtIndex = tmp % (numPhtEntries);

➡ UINT32 phtIndex = (tmp^ghr) % (numPhtEntries);

T7 引入opt做选择（因为全局和局部各有好处，所以引入一个新的预测表来判断用全局预测还是局部预测好）并启用新的hash函数代码：

///
  Copyright 2020 by mars.                                        //
///


#include <stdio.h>
#include <stdlib.h>

#include "common.h"


// 饱和计数器：加1
static inline UINT32 SatIncrement(UINT32 x, UINT32 max) {
if (x < max) return x + 1;
return x;
}

// 饱和计数器：减1
static inline UINT32 SatDecrement(UINT32 x) {
if (x > 0) return x - 1;
return x;
}

// The state is defined for Gshare, change for your design
// Gshare分支预测器的状态信息，你需要根据自己的设计进行调整
UINT32 ghr;             // global history register  全局历史寄存器
UINT32 *pht;            // pattern history table    模式历史表
UINT32 historyLength;   // history length           历史长度
UINT32 numPhtEntries;   // entries in pht           PHT中的项数
UINT32 *jht;            // 局部历史表
UINT32 *opt;            // 预测使用哪个预测表会更好的预测表
UINT32 *lhr;
UINT32 ghr2;
UINT32 numJhtEntries;   // JHT中的项数
UINT32 numLhrEntries;
UINT32 numOptEntries;
long long _base = 1e9 + 7;


#define PHT_CTR_MAX  15
#define OPT_CTR_MAX  7
#define JHT_CTR_MAX  3
#define PHT_CTR_INIT 2
#define OPT_CTR_INIT 2

#define HIST_LEN   24   // 全局历史寄存器长度，取17位
#define LOCAL_LEN 24
#define GHR2_LEN 24

#define TAKEN 'T'
#define NOT_TAKEN 'N'


void PREDICTOR_init(void) {

historyLength = HIST_LEN;
ghr = 0;
ghr2 = 0;
numPhtEntries = (1 << HIST_LEN);    // 模式历史表，就有2^17项
numJhtEntries = (1 << LOCAL_LEN);
numOptEntries = (1 << GHR2_LEN);
numLhrEntries = (1 << 24);


pht = (UINT32*)malloc(numPhtEntries * sizeof(UINT32));
jht = (UINT32*)malloc(numJhtEntries * sizeof(UINT32));
lhr = (UINT32*)malloc(numLhrEntries * sizeof(UINT32));
opt = (UINT32*)malloc(numOptEntries * sizeof(UINT32));


// 将模式历史表，全部初始化为PHT_CTR_INIT
for (UINT32 ii = 0; ii < numPhtEntries; ii++) pht[ii] = PHT_CTR_INIT;
for (UINT32 ii = 0; ii < numJhtEntries; ii++) jht[ii] = 2;
for (UINT32 ii = 0; ii < numOptEntries; ii++) opt[ii] = OPT_CTR_INIT;
for (UINT32 ii = 0; ii < numLhrEntries; ii++) lhr[ii] = 0x0f;
}

// Gshare分支预测器
// 将PC的低17位，与全局历史寄存器进行异或（加密），去索引PHT，得到对应的饱和状态
// 如果该状态的值超过一半，则预测跳转
// 如果该状态的值低于一半，则预测不跳转
char GetPrediction(UINT64 PC) {
UINT32 optIndex = (PC + ghr2 * _base) % numOptEntries;
UINT32 choice = opt[optIndex];
if (choice > (OPT_CTR_MAX) / 2) {
UINT32 phtIndex = ((PC << 8) ^ ghr) % (numPhtEntries);
UINT32 phtCounter = pht[phtIndex];
if (phtCounter > (PHT_CTR_MAX / 2)) return TAKEN;
else return NOT_TAKEN;

}
else {
UINT32 lhrIndex = (PC ^ ghr) % numLhrEntries;
UINT32 ss = lhr[lhrIndex];
UINT32 tt = jht[((PC << 10) ^ ss) % numJhtEntries];
if (tt > (JHT_CTR_MAX) / 2) return TAKEN;
else return NOT_TAKEN;
}
}

// Gshare分支预测器
// 根据分支指令实际执行结果，来更新对应的饱和计数器
// 如果结果为跳转，则对应的饱和计数器+1
// 如果结果为不跳转，则对应的饱和计数器-1
// 更新全局历史寄存器：
// 结果为跳转，将1移位到GHR的最低位
// 结果为不跳转，将0移位到GHR的最低位
void  UpdatePredictor(UINT64 PC, OpType opType, char resolveDir, char predDir, UINT64 branchTarget) {
opType = opType;
predDir = predDir;
branchTarget = branchTarget;

UINT32 phtIndex = ((PC << 8) ^ ghr) % (numPhtEntries);
UINT32 phtCounter = pht[phtIndex];
// printf("PC=%016llx resolveDir=%c predDir=%c branchTarget=%016llx\n", PC, resolveDir, predDir, branchTarget);

UINT32 pht_pre = pht[phtIndex] > PHT_CTR_MAX / 2 == (resolveDir == TAKEN);
if (resolveDir == TAKEN) pht[phtIndex] = SatIncrement(phtCounter, PHT_CTR_MAX);  // 如果结果为跳转，则对应的饱和计数器+1
else pht[phtIndex] = SatDecrement(phtCounter);  // 如果结果为不跳转，则对应的饱和计数器-1

// update the GHR



UINT32 lhrIndex = (PC ^ ghr) % numLhrEntries;
UINT32 ss = lhr[lhrIndex];
UINT32 lhtIndex = ((PC << 10) ^ ss) % numJhtEntries;
UINT32 tt = jht[lhtIndex];

UINT32 lht_pre = (jht[lhtIndex] > JHT_CTR_MAX / 2) == (resolveDir == TAKEN);
if (resolveDir == TAKEN) jht[lhtIndex] = SatIncrement(tt, JHT_CTR_MAX);
else jht[lhtIndex] = SatDecrement(tt);

lhr[lhrIndex] = ((lhr[lhrIndex] << 1) | resolveDir == TAKEN);

UINT32 optIndex = (PC + ghr2 * _base) % numOptEntries;
UINT32 choice = opt[optIndex];
if (lht_pre != pht_pre) {
if (pht_pre) opt[optIndex] = SatIncrement(choice, OPT_CTR_MAX);
else opt[optIndex] = SatDecrement(choice);
}
ghr2 = (ghr2 << 1) | (lht_pre & pht_pre);
ghr = (ghr << 1);
if (resolveDir == TAKEN) ghr = ghr | 0x1;
}

void PREDICTOR_free(void) {
free(pht);
free(jht);
free(opt);
free(lhr);
}
