记一次 tcpdump 抓包分析,Dup Ack

起因是 docker pull 镜像时有时卡住,然而 registry 一切正常,无奈只好一试抓包。

抓包命令

tcpdump -n -i en0 host 10.116.58.41 -w pull.pcap
参数说明:

	-n 不转换 ip 地址为 hostname
	-i 网卡
	host <host> 过滤条件,抓符合 host 地址的包
	-w <filename> 将抓包结果保留到文件

分析

先将抓包文件下载到本机,然后用 wireshark 打开。
发现一大片的 Dup Ack,这是咋回事???
在这里插入图片描述
经过几番查找,终于知道是为啥。不过这得从 tcp 协议得传输过程讲起:

下文的 sender、receiver 分别代表数据的发送方和接收方。在此处 registry 即为 sender,docker client 为 receiver。

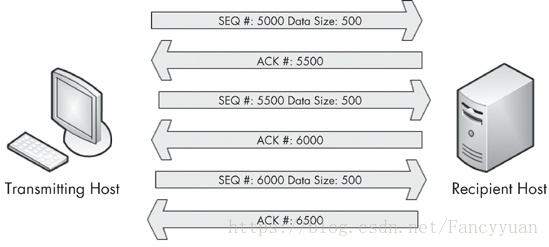

在建立 tcp 链接协议后,sender 开始发送数据,receiver 接收到数据后会给 sender 发送确认的包。通常传输的数据较大,tcp 会将其分片传输,并且数据包是顺序发送的,每一个数据包都会有相应的序号 Seq。如果 recevier 发现收到的数据包的 Seq 不对,则会抛弃该包,并且给 sender 发送前一个确认包,此时确认包的 Ack 跟上一个相同,故为 Dup Ack。
在这里插入图片描述
receiver 的确认包的 Ack 计算公式如下,而该 Ack 也是 s
