【线规线缆入门】AWG线规AWM认证UL常见标准实战宝典

更新说明：

20251021：首版

一、背景

在线束加工和线缆选型过程中，我们经常会碰到诸如 16AWG、18AWG、24AWG、26AWG等等表示电缆直径的方法。在电线制造业的初期，通常使用拉制的次数作为线材粗细的标志，每拉一次增加一号。由于各国标准不一，于是出现了众多的线号标准。经过历史变迁，有的国家已经改为直径计量，但美国线规(AWG)和英国标准线规(SWG)仍沿用至今。

实际上AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度(以英寸计)的函数。AWG即美国线规（American wire gauge），是一种区分导线直径的标准，这种标准化线规系统于1857年起在美国开始使用。AWG表适用于单根、实心、圆形的导线，AWG值是导线直径（以英寸计）的函数，数字越小，表示线材直径越粗，所能承载的电流就越大。其中，4/0表示0000，3/0表示000，20表示00，1/0表示0。例如，常用的电话线直径为26AWG，约为0.4mm。通过数字逆序表示线径：数值越小，线径越大，载流能力越强。例如，10AWG 线径（0.1019 英寸）远大于 24AWG（0.0201 英寸）。AWG 标准由 ANSI 和 IEC 共同认可，涵盖从 4/0 AWG（工业大电流）到 40AWG（极细电子线）的全范围。

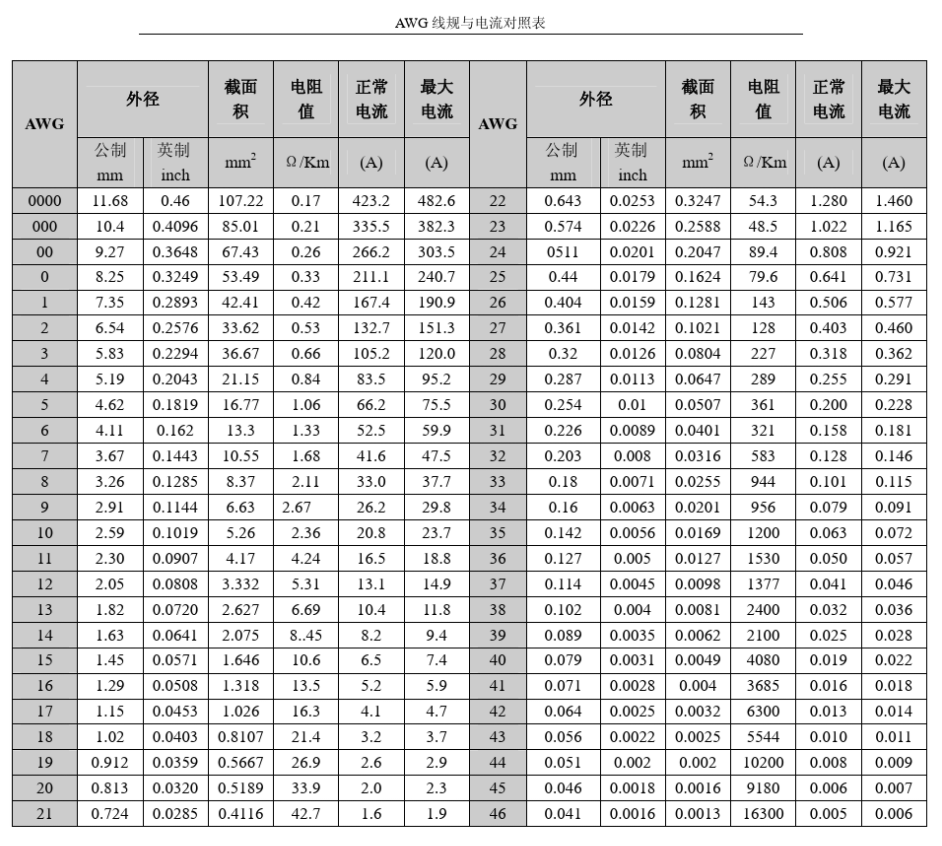

AWG线规与电流的对照表，显示了不同AWG规格线缆所能承载的推荐电流值：

• 10 AWG: 30安培

• 12 AWG: 20安培

• 14 AWG: 15安培

• 16 AWG: 10安培

---

二、为什么用直径去衡量

对于导线而言，性能比实际尺寸更关键，尤其是以欧姆（Ω）为单位的阻抗 —— 这直接决定其导电效率与信号传输稳定性。因此，导线实际尺寸可略大于或小于规格标称值（实际应用中多为略小，只要核心性能达标即可）。

       英国与美国采用线号（又称线规，wire gauge） 表示导线粗细，规则为：数字序号按 0、1、2、3…… 依次排序，序号越大，线材越细。这一表示法的起源可追溯至 300 年前：当时线材轧制与挤压工艺尚未诞生，线坯主要通过锻造制备，且测量工具精度粗糙。在这种条件下，人们便以 “线材拉制次数” 作为界定粗细的标志 —— 每拉制一次，线号便增加一号，初始的线坯则定为 0 号。

       由于早期作坊众多、工艺标准不统一，曾出现过大量杂乱的线号体系，给贸易与技术交流带来极大不便。历经 300 年的淘汰、整合与演变，部分国家已改用 “直径直接计量” 的方式，但英国与美国仍沿用线号表示法。目前行业内常用的线规标准主要有三种：美国线规（AWG）、伯明翰线规（BWG）和英帝国标准线规（SWG）。

---

三、核心参数与计算

由表中归纳出的AWG与英寸的关系如下：
AWG =A lg inch - B
其中，A=-19.93156857，B=9.73724
通常用AWG(American Wire Gauge,美国线规)或者密耳圆(Circular Mil直径1mil即0.001inch=0.0253mm的导体的截面积)
1 cmil =(1mil)^2
例如: 36AWG=5mils 是指直径为5密耳，而不是指5个密耳圆的面积，4/0AWG=460mils每AWG之间直径呈等比数列递增，等比“X”算法:
x=(460/5)的1/39次方=1.122932mils 其中39为4/0AWG与36AWG之间的AWG数

即直径从5密耳按等比增加到460密耳的等比系数
因此线径(密耳)=5*x的(36-AWG)次方}例34AWG=5*1.122932(36-34)=6.3mils=0.16mm
18AWG=5*1.122932^(36-18)==40.3mils=1.023mm(导体直径)

• 高电流场景：4/0 AWG 用于工业电机供电，10AWG 用于住宅配电箱主进线。
• 低电流 / 信号传输：24AWG 用于网络线缆（如 Cat5e/Cat6），22AWG 用于门禁系统控制线。
• PCB 布线：电源线使用粗线（如 12AWG）减少压降，高速信号线选择细线（如 20AWG）降低串扰。

---

能把这篇内容看到这里，说明你和我一样在认真探索这个领域。
如果这些干货对你有实际帮助，希望你能点赞让更多人看到，收藏下来当作自己的知识库。

---

四、AWM 认证体系

3.1认证定义与标准

AWM（Appliance Wiring Material，电器设备用线）认证是基于 UL 758 标准的线材安全认证，由 UL（Underwriters Laboratories）主导，核心目的是确保线材的电气性能、机械强度、耐环境性等符合安全要求。

3.2认证流程与标识

• 流程：提交样品测试（如 VW-1 垂直燃烧、耐压测试）→ 通过工厂审查 → 获得认证号（如 E300956）并纳入 UL Product iQ 数据库。
• 印字标识：线材表面印字包含关键信息，例如：UL E300956 AWM1007 80℃ 300V 22AWG VW-1
  • E300956：UL 认证档案号，可通过 UL 官网查询生产商资质。
  • 1007：UL758 中的线型代码，代表单芯热塑性绝缘线。
  • 80℃/300V：耐温耐压等级，直接影响使用场景。
  • VW-1：垂直燃烧测试等级，火焰蔓延不超过 50mm。

3.3 认证分类与应用

• 线型分类：
  • 1XXX 系列：单芯热塑性绝缘线（如 UL1007，适用于家电内部布线）。
  • 2XXX 系列：多芯热塑性绝缘线（如 UL2464，用于工业设备控制线）。
  • 3XXX 系列：单芯热固性绝缘线（如 UL3239，耐高温达 150℃）。
• 特殊场景认证：
  • 医疗设备：需符合生物相容性要求（如 UL60601）。
  • 汽车电子：耐油、抗振动（如 UL22750，用于电动汽车高压线束）。
  • 工业拖链：柔性电缆（如 UL20233）需通过耐磨、耐弯曲测试。

五、认证与应用关键点

5.1合规性与风险管控

• 认证必要性：非认证线材可能导致产品召回、安全事故或海关拒货。例如，UL 认证线材可直接满足 NEC（美国国家电气法规）要求，无需额外测试。
• 供应链监控：UL 后续检验服务（Follow-Up Service）确保生产一致性，防止假冒伪劣产品流入市场。

5.2选型与环境因素

• 载流量调整：环境温度每升高 10℃，载流量降低 8%-10%；穿管敷设时载流量减少 15%-25%。
• 材质选择：铜芯线载流量比铝芯高 20%-30%，但成本更高，适用于长期稳定场景。
• 绝缘材料：PVC 耐温 70℃，XLPE 耐温 90℃且散热更好，适用于高温环境（如工业烤箱）。

5.3 认证查询与验证

• UL Product iQ：通过认证号或线型代码查询详细参数（如耐温等级、燃烧测试结果）。
• 印字核验：确保线材印字包含认证号、线型代码、温度 / 电压等级及燃烧等级，缺一不可。

六、技术应用场景

AWG线号大小与电流对照表项目适用于多种技术应用场景，包括但不限于：

6.1电机控制

在电机控制系统中，线材选择直接影响系统性能和安全性。本项目对照表可帮助工程师：

1. 根据电机额定电流快速匹配线径（如10A电流推荐使用16AWG线材）
2. 考虑启动电流因素选择更安全规格（如持续电流15A时建议选用14AWG而非16AWG）
3. 三相电机应用时平衡各相线材规格
4. 变频器控制时考虑高频电流的集肤效应

6.2开关控制

开关系统中线材选择要点：

• 主控回路与信号回路的差异化选型
• 继电器触点容量与线材匹配方案
• 紧急停止电路的特殊要求（通常需提高一个规格）
• PLC输入输出模块的典型配线方案

6.3电路设计

电路设计中的关键应用：

1. 电源分配网络设计
2. PCB板外接端子线材选型
3. 高低压隔离区域转换
4. 多分支电路的干线/支线协调

6.4线材选型

通用选型指导：

• 工业设备（推荐使用THHN线材）
• 家用电器（考虑柔软性要求）
• 汽车电子（耐高温特性）
• 临时用电（户外环境因素）

不同规格的杜邦线及其平方数如下：

• ‌杜邦2.0‌：2位至28位的规格，适用线材AWG30#-24#（直径0.25mm~0.5mm），平方数根据具体规格和铜丝支数而定。
• ‌杜邦2.54‌：1位至40位的规格，适用线材AWG28#-22#（直径0.32mm~0.65mm），平方数同样根据具体规格和铜丝支数而定。

杜邦线广泛应用于电子实验和项目中，用于连接电路板上的引脚，无需焊接，便于快速进行电路试验。不同长度的杜邦线（如10cm、20cm、30cm）和不同间距（2.54mm）的选项，满足不同项目和实验的需求。

---
