[元器件实战简答] 问：TL431 与 TL432 有什么区别？

常用电子元器件TL431-作为并联电压基准芯片常见于开关电源环路中。那么如果需要看他的规格书或者一些参数上的资料应该怎么着手？？？

所谓看书看对书，知识涨一段

所谓问路问对路，少走冤枉路

如果这里你非要说用什么芯片就要看“它”家的规格书   你说的都对你听你自己的

这里有请模拟芯片龙头现身说法

TL431 数据表、产品信息和支持 | 德州仪器 TI.com.cn

TL432 数据表、产品信息和支持 | 德州仪器 TI.com.cn

---

TL431 和 TL432：

1.输出电压范围为2.495V 至 36V
2.灌电流能力：1mA 至 100mA
3.25°C 下的基准电压容差5%（B 级）、1%（A 级）、2%（标准级）
4.工作温度 (TA)：C 级：0°C 至 70°C，I 级：-40°C 至 85°C，Q 级：-40°C 至 125°C
5.最大温漂（SOT23-3 封装）：

                                               16mV（0°C 至 +70°C）= C 版本

                                               34mV（-40°C 至 85°C）= I 版本

                                               34mV（-40°C 至 125°C）= Q 版本

6.|zKA| 动态阻抗 = 0.2Ω（典型值）



它俩的封装脚位可是有区别的，431和432  一脚二脚互反。

总结：TL432 器件具有与 TL431 器件完全相同的功能和电气特性，但是具有不同的封装引脚排列。于是这个1和2的区别就在这个地方了。

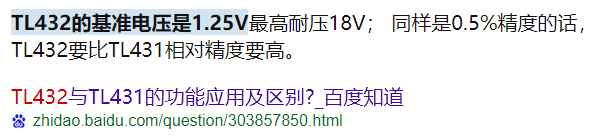

这时候可能就有大na跳出来了，你这不对吧我百度的怎么怎么样

 嗯，你说的都对。你按你的来。

另外推荐一本好书《开关电源控制环路设计（克里斯多夫-巴索）》  TL431实战宝书
