PCIE720加速卡基于PCI Express Gen2.0，拥有5个FPGA处理节点，主节点为XC7K410T，从节点为XC7K325T，支持4路SFP+ 10Gbps/lane光纤传输，兼容多种协议。适用于数据中心、服务器等场景。另提供XCKU115-FLVF1924I单路10G光纤数据加速卡选项，适用于半高机箱服务器和工作站，支持二次开发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

PCIE720是一款基于PCI Express总线架构的高性能计算（HPC）硬件加速卡，板卡采用Xilinx的高性能28nm 7系列FPGA作为运算节点，在资源、接口以及时钟的优化，为高性能计算提供卓越的硬件加速性能。板卡一共具有5个FPGA处理节点，其中主处理节点主要完成PCIe接口转换、光纤收发以及数据分发同步等功能，主从节点之间通过高速串行总线进行互联。
该板卡适合于服务器或工作站，可广泛应用于数据中心、服务器等场景。

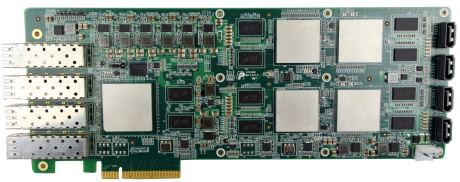

实物图

在这里插入图片描述

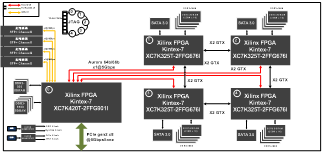

功能框图

在这里插入图片描述

主要功能

主节点：XC7K410T-2FFG900I兼容XC7K325T-2FFG900I；
从节点：XC7K325T-2FFG676I兼容XC7K160T-2FFG676I
符合PCI Express Gen2.0规范，可选x1、x4或x8模式；
PCIe DMA性能：上行与下行带宽可达3GByte/s；
光纤传输性能：4路SFP+，支持单模与多模光纤，最大支持10Gbps/lane线速率；
支持多种光纤传输协议：
 支持Aurora 64b/66b协议，线速率最高支持10
