MySQL数据库表结构 生成PDM

数据库：
1.打开数据——右键——转储SQL文件——仅结构——保存好转储的SQL文件；

PowerDeSigner通过已有的sql文件，生成数据库模型PDM：
步骤如下：

第一步：File->Reverse Enginner->Databases…

第二步：选择mysql5.0（选择适合的版本）

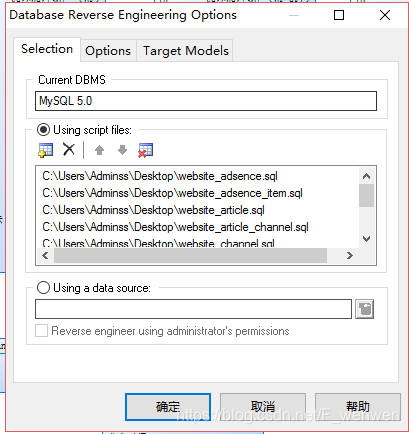

第三步：点击加号选择SQL文件所在位置，然后点击确定，等待所有OK！！

这个时候生成的数据库模型，是没有中文注释的。

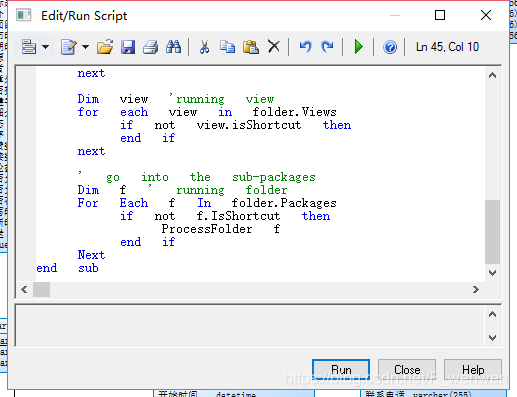

第一步：tools->Execute Commands->Edit/Run Script

第二步：需要修改VB代码，代码如下：

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

Private   sub   ProcessFolder(folder)
On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                  if col.comment="" then
                  else
                        col.name=   col.comment
                  end if
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub

如图所示：

即生成带中文注释的pdm

pdm同时显示中文和英文

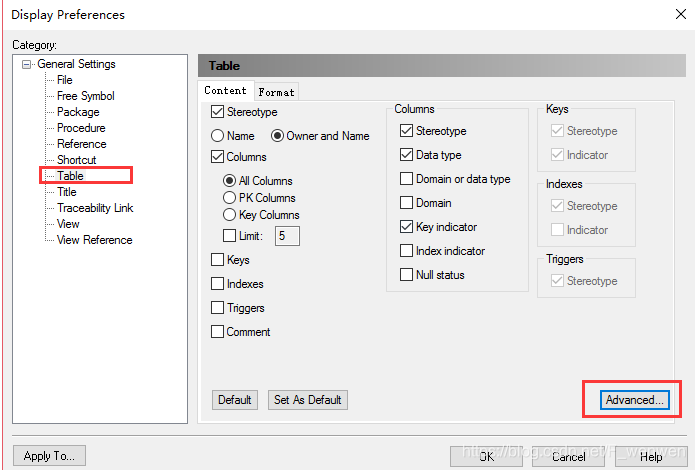

第一步：tools->Display Preferences…->table

第二步：点击Advanced.

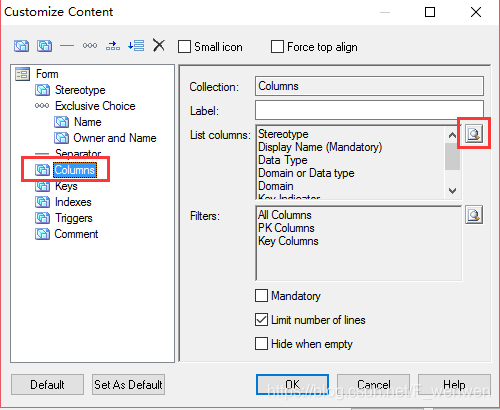

第三步：点击进行选择显示的内容

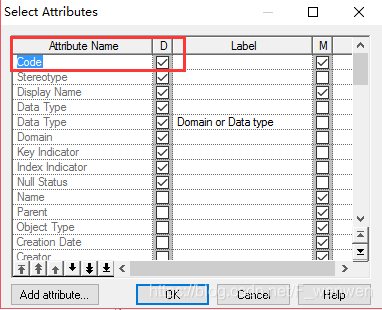

第四步：选择 code 并且置顶。即可显示中英文的pdm啦
