💥1 概述

在时变风下，无人机需要实时调整其飞行路径以适应风力变化，同时保持对目标的跟随。首先需要对风场进行建模，考虑风速、风向和风的时变性。可以利用气象数据、风力传感器或数值模拟等手段来获取风场信息。基于实时的风场信息，无人机需要规划适应性路径以实现对目标的跟随。路径规划算法需要考虑风的时变性，预测未来风场变化并相应调整飞行路径。无人机在时变风下跟随策略的路径模拟涉及风场建模、路径规划、动态调整和风力补偿等关键技术，通过有效的路径模拟和仿真分析，可以提高无人机在复杂环境下的飞行性能和任务执行效率。

无人机在时变风条件下进行跟随策略的路径模拟研究是一个复杂而重要的课题，它涉及到了控制理论、导航技术、环境感知以及计算机仿真等多个领域。这项研究的目的是为了提高无人机在复杂气象条件下的自主导航和控制能力，确保其能够安全、高效地完成任务。以下是该研究可能涵盖的关键点：

风场模型建立：首先需要建立一个合理的时变风场模型，这可能包括利用历史气象数据、流体动力学模拟或是实测数据来描述风速和风向随时间和空间的变化规律。风场的不确定性也应被考虑在内，以增强模拟的真实性和无人机应对突发情况的能力。
跟随策略设计：跟随策略通常涉及到目标跟踪、路径规划和避障等方面。在时变风条件下，需要设计出能快速适应风速变化、保持无人机稳定飞行并有效跟随预设路径或移动目标的算法。常见的策略有模型预测控制（MPC）、自适应控制、滑模控制等。
路径规划与再规划：考虑到风的影响，无人机的原始路径可能不再是最优或可行的。因此，研究中需要包含动态路径规划和再规划方法，以根据实时风场信息调整无人机的飞行路线，最小化飞行时间、能耗或提高任务成功率。
环境感知与状态估计：无人机需要通过各种传感器（如GPS、惯性测量单元IMU、风速计等）获取自身位置、速度、姿态及周围环境的信息。利用这些信息进行状态估计，准确预测风对无人机运动轨迹的影响，是实现有效控制的前提。
仿真与实验验证：构建仿真平台（如MATLAB/Simulink、Gazebo等）对所提出的控制策略和路径规划算法进行模拟测试，验证其在不同风况下的性能。同时，实地飞行试验也是不可或缺的一环，可以进一步验证理论模型和算法的有效性，并根据实验结果进行迭代优化。
鲁棒性和安全性分析：评估所提方案在面对风速估计误差、控制系统延迟、传感器故障等情况下的表现，确保无人机能够维持稳定飞行，避免碰撞风险，提升系统的整体鲁棒性和安全性。

1. 时变风场的定义、特性及其对无人机的影响

时变风指风速和风向随时间动态变化的气象现象，其核心特征包括：

风切变：低空环境中短距离内风速/风向突变，分为水平风垂直切变、水平风水平切变和垂直风切变。
阵风（乱流） ：无规律的瞬时风速变化。

对无人机的关键影响：

动力学干扰
- 姿态失稳：横向风导致位置偏移，垂直风扰动俯仰/滚转姿态。
- 航迹偏移：风速矢量与无人机空速合成总速度，改变飞行路径角。
- 能量损耗：

逆风增加阻力，功耗提升；
侧风引发侧滑角，阻力随侧滑角增大而激增；
阵风迫使自动驾驶仪频繁调整舵面，额外消耗能量。

控制挑战
- 模型不确定性：风场难以实时精确建模，传统控制律易失效。
- 续航限制：逆风飞行缩短航时，低空风切变加剧能量消耗。

案例：NASA 实验显示，DJI S1000 无人机在风场中因飞行路径角变化导致位置偏移，需通过运动学模型修正轨迹。

2. 无人机跟随策略的分类与原理

跟随策略是编队控制的核心，主要分为三类：

策略类型	工作原理	抗风能力分析	局限性
领航-跟随法	指定领航机按预设航迹飞行，跟随机实时调整姿态保持相对位置。	依赖领航机精度，风扰易导致跟随机误差累积。	领航机故障引发编队崩溃。
虚拟结构法	将编队视为刚性虚拟结构，无人机跟踪虚拟点。	避免实体领航机失效风险，但虚拟点计算需高精度风场数据。	信息交互复杂，实时性要求高。
基于行为法	为无人机定义目标跟踪、队形保持等行为，加权合成控制指令。	通过障碍规避权重响应风切变，适应性较强。	数学可分析性差，队形保持精度不足。

抗风优化方向：

链式结构：跟随机仅追踪前序无人机，减少误差传递。
混合策略：融合虚拟结构与行为加权，提升风场适应性。

3. 时变风场下的路径规划算法

动态环境路径规划需解决两类问题：

环境感知：实时预测风场变化；
轨迹优化：平衡避障、能耗与跟踪精度。

主流算法对比：

算法类别	代表方法	抗风创新	应用案例
传统改进型	GW-A（灰狼优化+A）	引入风阻权重节点，动态调整路径成本。	在高风速下路径效率提升15%。
采样优化型	HPO-RRT*	结合人工势场偏置采样，快速响应风扰。	实时避障成功率＞90%。
强化学习型	MCDDPG（多智能体深度策略梯度）	集成蒙特卡洛批评模块，优化编队协同抗风决策。	多无人机跟踪误差降低22%。
模型预测控制	MSIGWO（多策略灰狼优化）	在线滚动优化轨迹，补偿风致位置偏移。	复杂风场中跟踪稳定性提升30%。

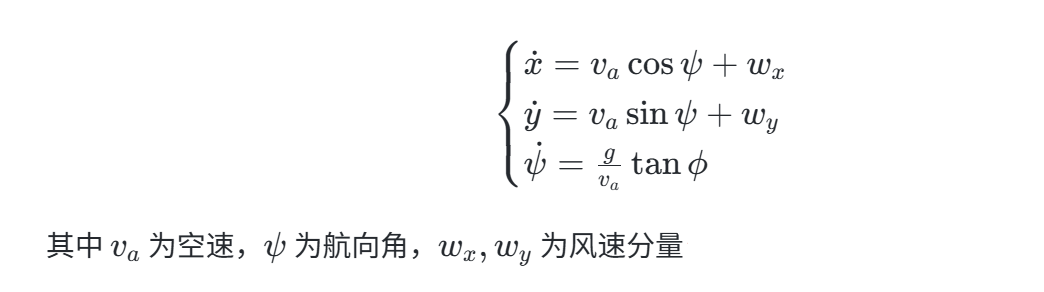

关键公式：无人机在风场中的运动学模型：

4. 时变风场建模与仿真工具

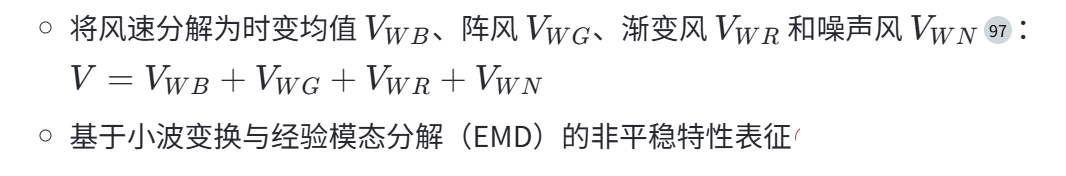

风场建模方法：

数值模拟：

仿真平台：

FAST.Farm：支持风电场级尾流效应仿真，优化无人机群协同路径。
RT-LAB硬件平台：
- FPGA仿真机（步长0.25μs）处理变流器高频响应；
- CPU仿真机解算空气动力学模型。

案例：NREL的SOFWA系统整合计算流体力学（CFD）与FAST，实现高精度风场仿真。

5. 复杂气象下的协同跟踪实现方案

多无人机协同需解决：

目标锁定：可见光/红外传感器融合，复杂背景检测精度＞92%；
抗风队形控制：分布式模型预测控制（DMPC）框架。

典型流程：

环境感知：激光雷达+IMU采集风场数据；
轨迹预测：基于Dubins模型计算风扰路径；
协同优化：
- 代价函数：最小化跟踪时间与能耗；
- 约束条件：最小转弯半径、通信距离、障碍物距离。

实验验证：

在风速8m/s阵风下，MSIGWO算法将编队位置误差控制在1.5m内；
采用LGVF（李雅普诺夫导航向量场）实现目标Standoff跟踪。

6. 研究展望

未来方向集中于三个维度：

高精度风场预测：结合深度学习实时修正风速模型；
抗风控制架构：
- 虚拟领航点动态校准；
- 强化学习奖励函数融合风阻惩罚项。
硬件协同：
- 基于FPGA的流水线并行计算；
- 轻量化传感器降低功耗。

总结：时变风场下的路径模拟需构建“感知-建模-控制”闭环（图1），通过动态算法与协同策略提升系统鲁棒性。

📚2 运行结果

部分代码：

close all;clear;clc;
%% Initialization
chi_inf = pi/2;    %course angle far away from path (rad)
alpha = 1.65;      %positive constant describe the speed of response of course
                    %hold autopilot loop (rad/s)
k = 0.1;      %positive constant influence the rate of the transition from
                    %x_inf to zero, also control the slope of the
                    %sliding surface near the origin(m^-1)
kk = pi/2;      %gain parameter controls the shape of the trajectories onto
                    %the sliding surface.(rad^2/s)
epsi = 0.5;       %width of the transition region around the sliding surface
                    %which is used to reduce chattering in the control.(rad)
Gamma = 80;   %Estimator gain for straight line

W = 6;       %constant wind velocity(m/s)
phiw = 230/180*pi;%constant wind direction(rad)
Va = 13;        %Longitudinal velocity(m/s)
A = 3;     % Time varying wind's amplitude (variance)
phiA = pi;    %Time varying wind's angle (variance)
%% ------------------------------------
% ---------Stright line following------
% -------------------------------------
% Initial conditions
x_int = 0;y_int = 80;course_int = pi/4;%Initial position and posture of UAV
ang = 0; a = 0;b = 0; % Course angle, slop and intercept of desired path
i=-1;% Directon of desired path (i = -1, go right, x increases; i = 1, go left, x decreases)
endx = 300;% stopping condition: the end value of x coordinate
Method =3;% 1: Beard's method, 2: Ideal method, 3: our method
% Initial value of Vg'
Vg0 = InitialVg(A,0,W,phiw,Va,course_int);
% simulation of stright line following
simout=sim('RevisedStraightLine');
% results
figure
[vfx,vfy] = meshgrid(0:20:300,-50:20:150);
wx = W*cos(phiw)*ones(size(vfx));
wy = W*sin(phiw)*ones(size(vfy));
quiver(vfx,vfy,wx,wy,0.5,'c','linewidth',0.5)
hold on
plot(x.data,y.data,'k','linewidth',2)
plot([0 300],[0 0],'--b','linewidth',2)
quiver(x.data(1:50:end),y.data(1:50:end),1*cos(chi_d.data(1:50:end)),1*sin(chi_d.data(1:50:end)),0.4,'r','linewidth',0.5)

title('Straight Line Following trajectory')
xlabel('x[m]')
ylabel('y[m]')
grid on
colormap(jet)
axis equal
legend('constant wind vector','UAV path','Desired path','Desired Course')

% comparison among Beard, ideal and ours
Method = 1; %Beard method
% simulation of stright line following
simout=sim('RevisedStraightLine');
error_M1 = rms(y.data(y.time>10))
figure
plot(y,'linewidth',1)
hold on
% plot([0 300],[0 300],'--b','linewidth',2)
figure
plot(x.data,y.data,'linewidth',1)
hold on

Method =2;% ideal method
simout=sim('RevisedStraightLine');
error_M2 = rms(y.data(y.time>10))
figure(2),plot(y,'linewidth',1)
figure(3),plot(x.data,y.data,'linewidth',1)
Method =3;% our method
simout=sim('RevisedStraightLine');
error_M3 = rms(y.data(y.time>10))
error_ss_M3 = rms(y.data(y.data<0.1))
