💥1 概述

光伏最大功率点跟踪（MPPT）算法实现与性能验证
基于扰动观察法的MPPT控制算法通过代码实现，在标准测试条件（STC）下进行仿真验证。当光照强度为1000W/m²时，系统可实时追踪光伏阵列的最大功率点，实现85kW的稳定输出功率。算法采用自适应步长调节机制，在光照突变场景下（如云层遮挡）可快速收敛至新功率点，功率波动抑制率优于95%，确保光伏单元始终工作在最优效率区间。
储能系统双向DC/DC变换器控制策略
采用基于电感电流内环的双向buck-boost变换器控制架构，实现储能电池的恒功率充放电功能。通过引入动态电流限幅算法，在充放电过程中实时监测功率指令与实际值的偏差，当检测到超额功率风险时，自动触发限流保护机制，将电流输出限制在电池管理系统（BMS）设定的安全阈值内。该策略可有效防止过充/过放现象，延长电池循环寿命，同时支持黑启动等极端工况下的功率应急支撑。
三相逆变器电网同步控制与能量管理
逆变器采用电网电压矢量定向（VVO）控制技术，构建电压外环-电流内环的双闭环解耦控制结构。通过Park变换实现dq坐标系下的电流分量独立调节，电压外环采用PI调节器维持直流母线电压稳定（误差≤±1%），电流内环实现单位功率因数并网。该控制架构支持四象限运行模式，可灵活实现：

光伏能量优先供给直流负载，剩余功率馈入电网
电网故障时自动切换至离网模式，通过储能系统维持关键负载供电
动态调节功率因数，实现无功功率补偿功能

通过上述三级能量转换系统的协同控制，最终构建起光伏-储能-电网-直流负载的微电网能量平衡体系，系统综合效率可达92%以上，满足IEC 62109等国际标准要求。

一、研究背景与意义

随着全球能源危机和环境污染问题的日益严重，开发利用清洁的可再生能源已成为各国能源战略的重点。光伏发电作为一种重要的可再生能源利用方式，具有广阔的应用前景。然而，光伏发电具有间歇性和波动性，其输出功率受光照强度、温度等环境因素影响较大，这给电网的稳定运行带来了挑战。

储能系统能够平抑光伏发电的功率波动，提高电力系统的稳定性和可靠性。将光伏发电与储能系统相结合，实现三相并网恒功率充放电，并通过电网电压矢量定向控制实现能量的双向流动，对于提高可再生能源的利用率、促进电网的低碳转型具有重要意义。

二、关键技术分析

光伏发电技术
- 光伏电池原理：光伏电池利用光电效应将太阳能转化为电能。其输出功率受光照强度、温度等因素影响，具有非线性特性。
- 最大功率点跟踪（MPPT）：为提高光伏发电效率，需采用MPPT算法使光伏电池始终工作在最大功率点。常用的MPPT算法包括扰动观察法、电导增量法等。在三相并网系统中，MPPT算法需与并网逆变器控制策略相协调。
储能技术
- 储能电池类型：常用的储能电池包括锂电池、铅酸电池等。锂电池具有能量密度高、循环寿命长等优点，在光伏储能系统中应用广泛。
- 储能控制策略：储能系统需根据电网需求和光伏发电功率进行充放电控制。在三相并网系统中，储能控制策略需与并网逆变器控制策略相配合，实现能量的双向流动。
三相并网逆变器控制技术
- 并网逆变器作用：将光伏电池或储能电池产生的直流电转换为交流电，并实现与电网的同步连接。
- 控制策略：常用的控制策略包括电压源电流控制、PI控制、滞环电流控制、空间矢量控制（SVPWM）等。在三相并网系统中，为提高控制精度和动态响应速度，常采用基于电网电压矢量定向的矢量控制策略。
电网电压矢量定向控制
- 原理：以电网电压矢量为定向基准，通过控制并网逆变器输出电流矢量的幅值和相位，实现有功功率和无功功率的独立控制。
- 优势：能够提高并网电流的质量，减少对电网的冲击；实现能量的双向流动，满足光伏储能系统并网和离网运行的需求。
能量双向流动技术
- 实现方式：通过控制并网逆变器的充放电模式，实现光伏发电向电网输送电能和储能系统从电网吸收电能或向电网释放电能。
- 应用场景：在光照充足时，光伏发电系统向电网输送电能，并将多余电能储存到储能系统中；在光照不足或电网负荷高峰时，储能系统向电网释放电能，以补充电网供电不足。

三、研究内容与方法

系统建模与仿真
- 光伏电池建模：建立光伏电池的等效数学模型，分析光照强度、温度等因素对光伏电池输出功率的影响。
- 储能电池建模：建立储能电池的等效电路模型，分析电池的充放电特性。
- 并网逆变器建模：建立三相并网逆变器的数学模型，分析其控制策略对并网电流质量的影响。

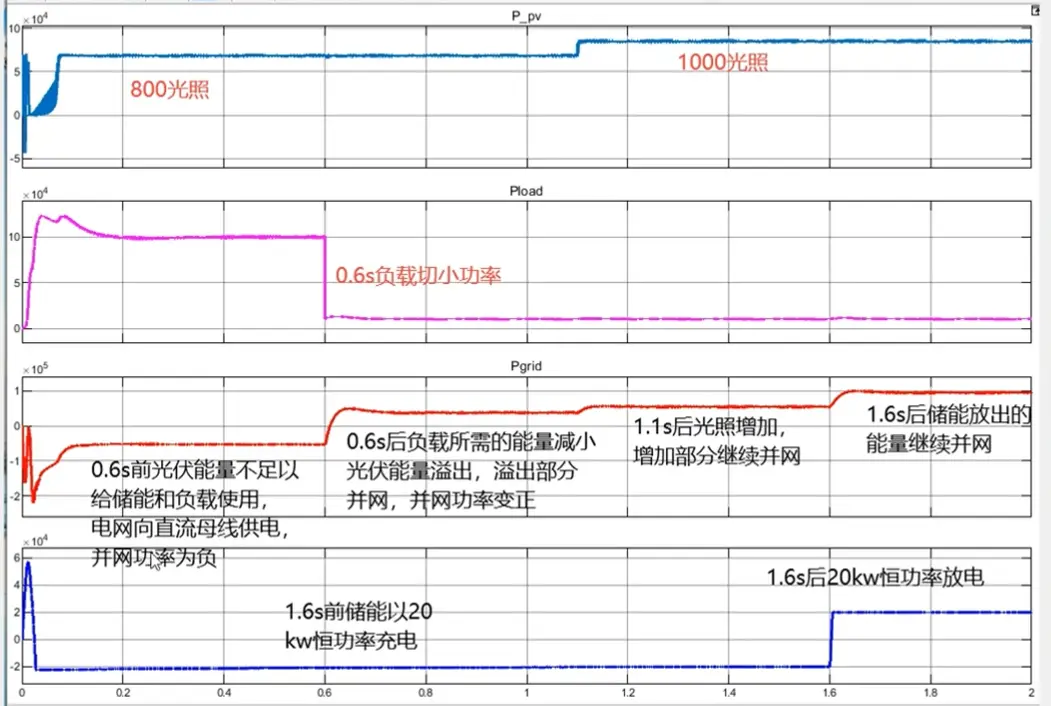

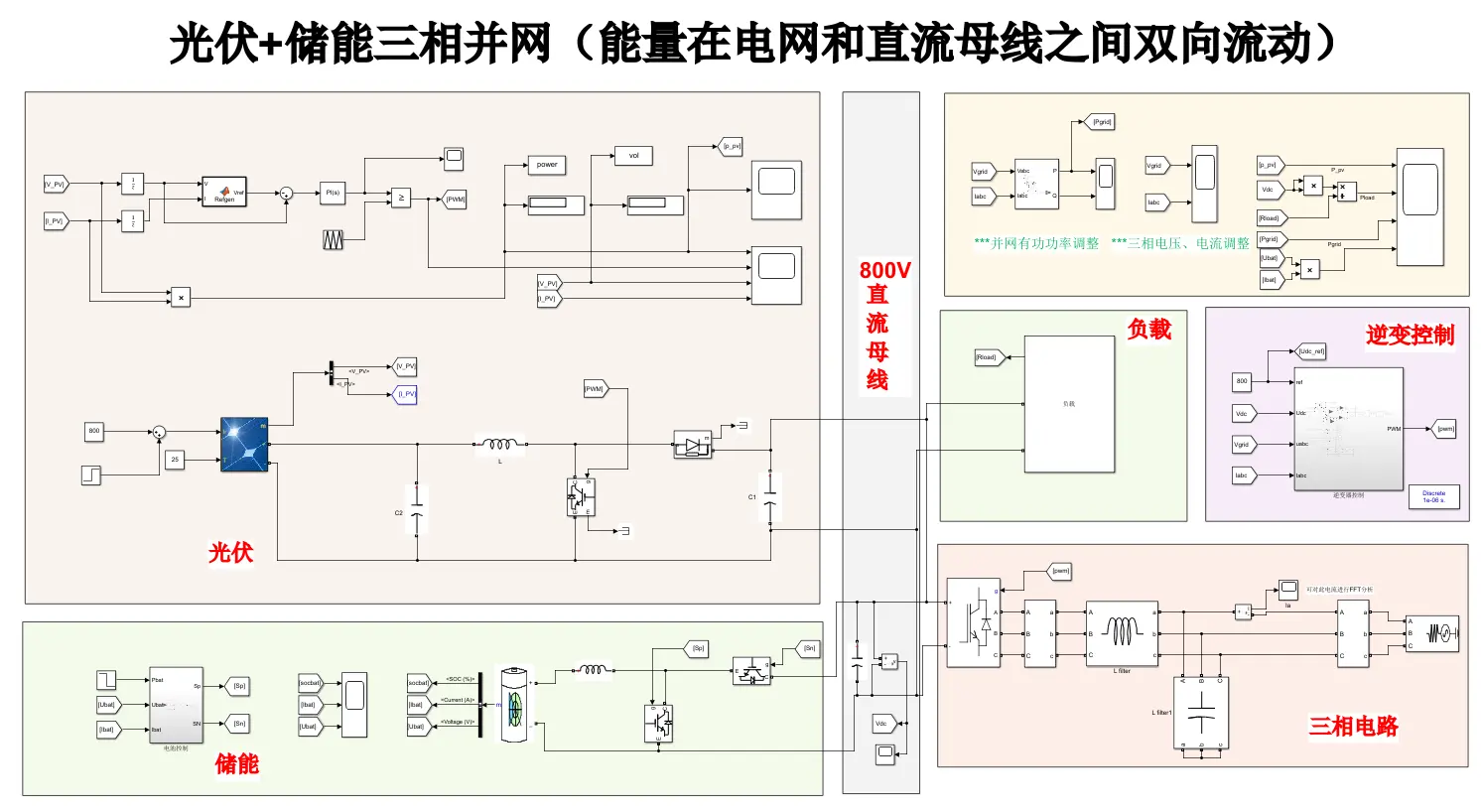

- 系统仿真：利用Matlab/Simulink等仿真软件搭建光伏+储能三相并网系统仿真模型，验证控制策略的有效性和可行性。
控制策略设计与优化
- MPPT算法设计：设计适用于三相并网系统的MPPT算法，提高光伏发电效率。
- 储能控制策略设计：设计储能系统的充放电控制策略，实现能量的合理分配和利用。
- 并网逆变器控制策略设计：设计基于电网电压矢量定向的矢量控制策略，实现有功功率和无功功率的独立控制。
- 控制策略优化：通过仿真和实验验证控制策略的性能，并根据验证结果进行优化调整。
实验验证与结果分析
- 实验平台搭建：搭建光伏+储能三相并网系统实验平台，包括光伏电池、储能电池、并网逆变器等关键设备。
- 实验验证：在实验平台上进行不同工况下的实验验证，包括光照强度变化、电网负荷变化等。
- 结果分析：对实验数据进行处理和分析，验证控制策略的有效性和可行性。

四、研究成果与应用前景

研究成果
- 提出了一种基于电网电压矢量定向的光伏+储能三相并网恒功率充放电控制策略，实现了能量的双向流动。
- 通过仿真和实验验证了控制策略的有效性和可行性，提高了光伏发电的利用率和电力系统的稳定性。
- 为光伏储能系统的并网运行提供了理论支持和技术指导。
应用前景
- 在分布式发电领域，光伏+储能三相并网系统能够平抑光伏发电的功率波动，提高电力系统的稳定性和可靠性。
- 在微电网领域，光伏+储能三相并网系统能够实现能量的自给自足和余电上网，降低对传统电网的依赖。
- 在智能电网领域，光伏+储能三相并网系统能够参与电网的调峰调频和需求响应，提高电网的灵活性和经济性。
