本文详细解读了ffmpeg中的视频同步策略，重点介绍了如何通过frame_timer计算丢帧或重复播放来适应音频时钟，以及compute_target_delay函数在决定帧显示时长调整中的关键作用。

//……

//丢帧逻辑
if (frame_queue_nb_remaining(&is->pictq) > 1) {
Frame *nextvp = frame_queue_peek_next(&is->pictq);
duration = vp_duration(is, vp, nextvp);//当前帧显示时长
if(time > is->frame_timer + duration){//如果系统时间已经大于当前帧，则丢弃当前帧
is->frame_drops_late++;
frame_queue_next(&is->pictq);
goto retry;//回到函数开始位置，继续重试(这里不能直接while丢帧，因为很可能audio clock重新对时了，这样delay值需要重新计算)
}
}
}

代码只保留了同步相关的部分，完整的代码可以参考ffmpeg源码

这段代码的逻辑在上述流程图中有包含。主要思路就是一开始提到的如果视频播放过快，则重复播放上一帧，以等待音频；如果视频播放过慢，则丢帧追赶音频。实现的方式是，参考audio clock，计算上一帧（在屏幕上的那个画面）还应显示多久（含帧本身时长），然后与系统时刻对比，是否该显示下一帧了。

这里与系统时刻的对比，引入了另一个概念——frame_timer。可以理解为帧显示时刻，如更新前，是上一帧的显示时刻；对于更新后（is->frame_timer += delay），则为当前帧显示时刻。

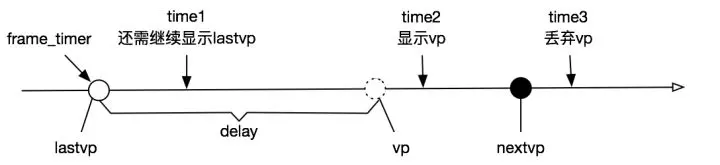

上一帧显示时刻加上delay（还应显示多久（含帧本身时长））即为上一帧应结束显示的时刻。具体原理看如下示意图：

这里给出了3种情况的示意图：

time1：系统时刻小于lastvp结束显示的时刻（frame_timer+dealy），即虚线圆圈位置。此时应该继续显示lastvp
time2：系统时刻大于lastvp的结束显示时刻，但小于vp的结束显示时刻（vp的显示时间开始于虚线圆圈，结束于黑色圆圈）。此时既不重复显示lastvp，也不丢弃vp，即应显示vp
time3：系统时刻大于vp结束显示时刻（黑色圆圈位置，也是nextvp预计的开始显示时刻）。此时应该丢弃vp。
###delay的计算
那么接下来就要看最关键的lastvp的显示时长delay是如何计算的。

这在函数compute_target_delay中实现：

static double compute_target_delay(double delay, VideoState *is)
{
double sync_threshold, diff = 0;

/* update delay to follow master synchronisation source /
if (get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER) {
/ if video is slave, we try to correct big delays by
duplicating or deleting a frame */
diff = get_clock(&is->vidclk) - get_master_clock(is);

/* skip or repeat frame. We take into account the
delay to compute the threshold. I still don’t know
if it is the best guess */
sync_threshold = FFMAX(AV_SYNC_THRESHOLD_MIN, FFMIN(AV_SYNC_THRESHOLD_MAX, delay));
if (!isnan(diff) && fabs(diff) < is->max_frame_duration) {
if (diff <= -sync_threshold)
delay = FFMAX(0, delay + diff);
else if (diff >= sync_threshold && delay > AV_SYNC_FRAMEDUP_THRESHOLD)
delay = delay + diff;
else if (diff >= sync_threshold)
delay = 2 * delay;
}
}

av_log(NULL, AV_LOG_TRACE, “video: delay=%0.3f A-V=%f\n”,
delay, -diff);

return delay;
}

上面代码中的注释全部是源码的注释，代码不长，注释占了快一半，可见这段代码重要性。

这段代码中最难理解的是sync_threshold，画个图帮助理解：

图中坐标轴是diff值大小，diff为0表示video clock与audio clock完全相同，完美同步。图纸下方色块，表示要返回的值，色块值的delay指传入参数，结合上一节代码，即lastvp的显示时长。
