三层架构-

一、搭建拓扑

二、开启设备

三、创建vlan

其他交换机配置同上四图。

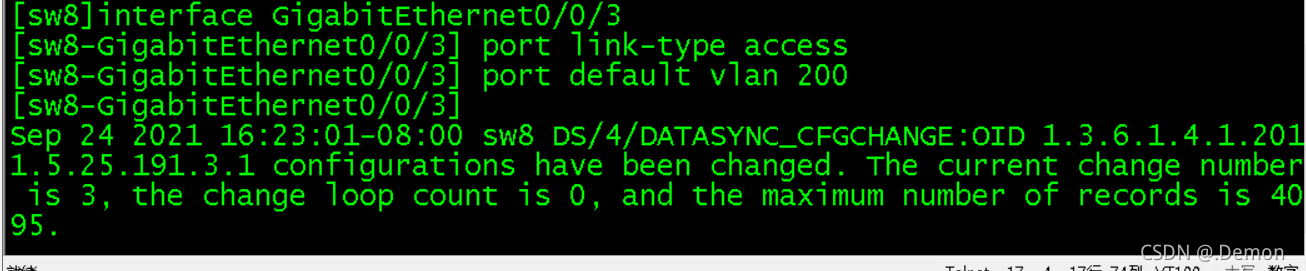

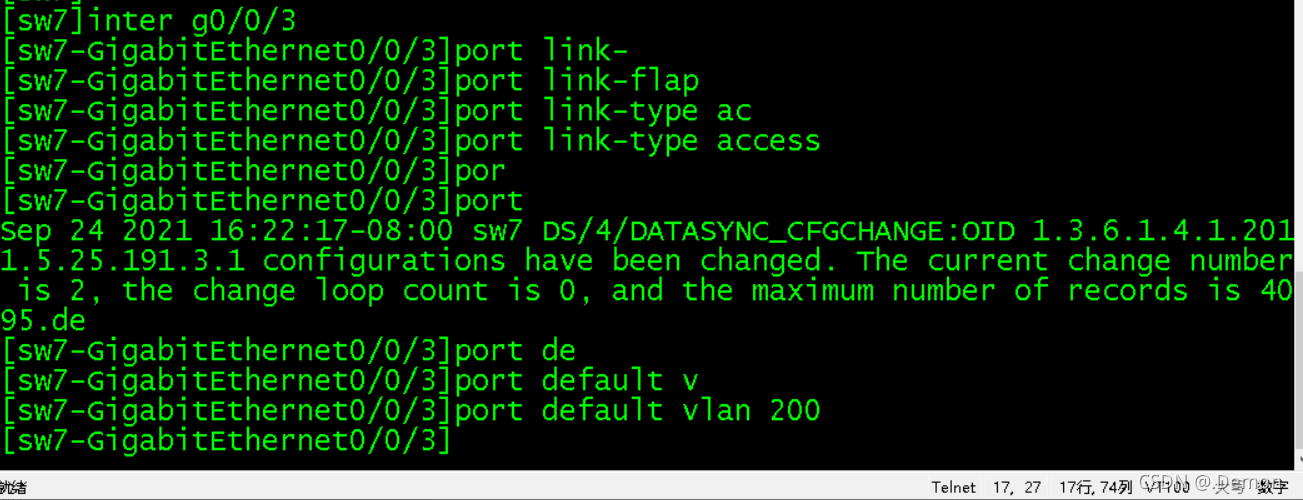

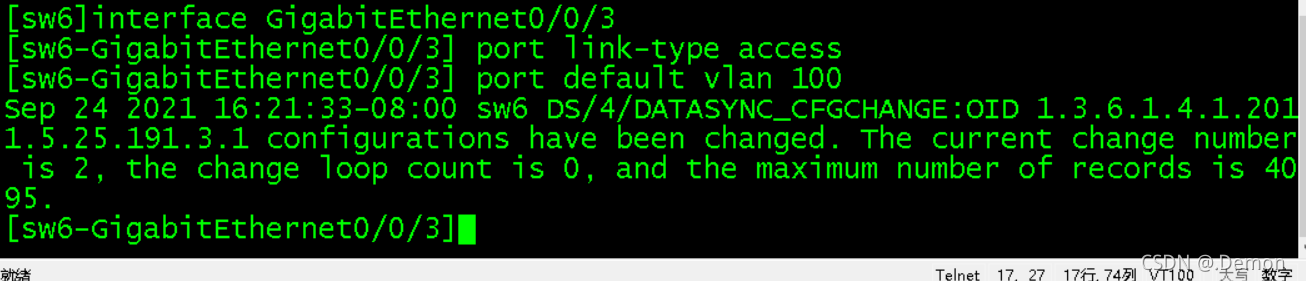

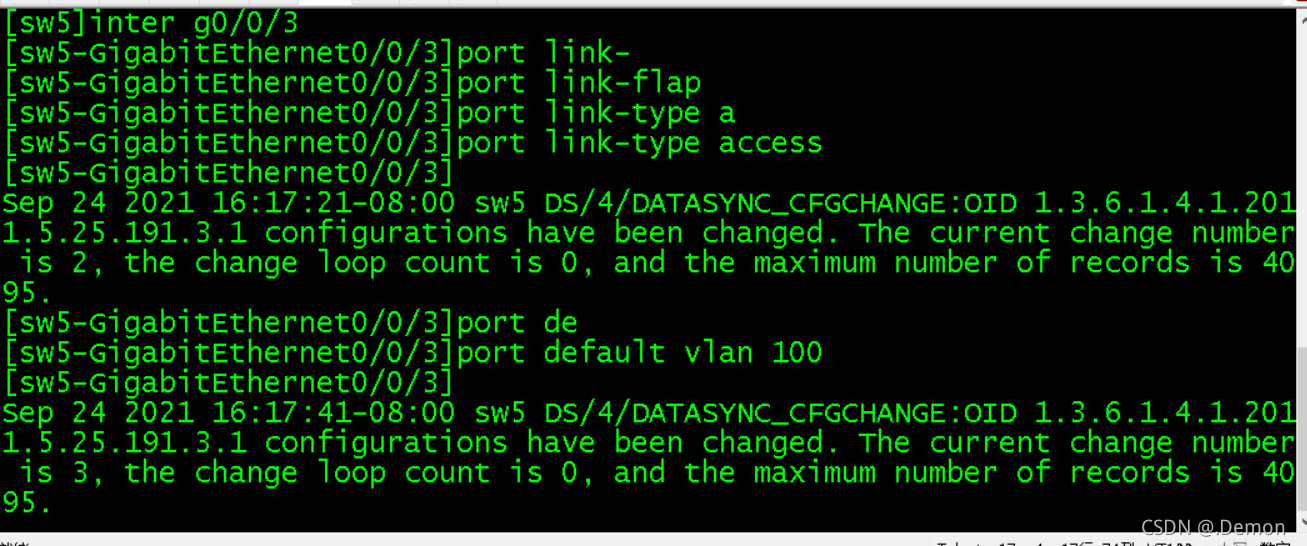

二、PC1和PC2划入vlan100 PC3和PC4划入vlan200

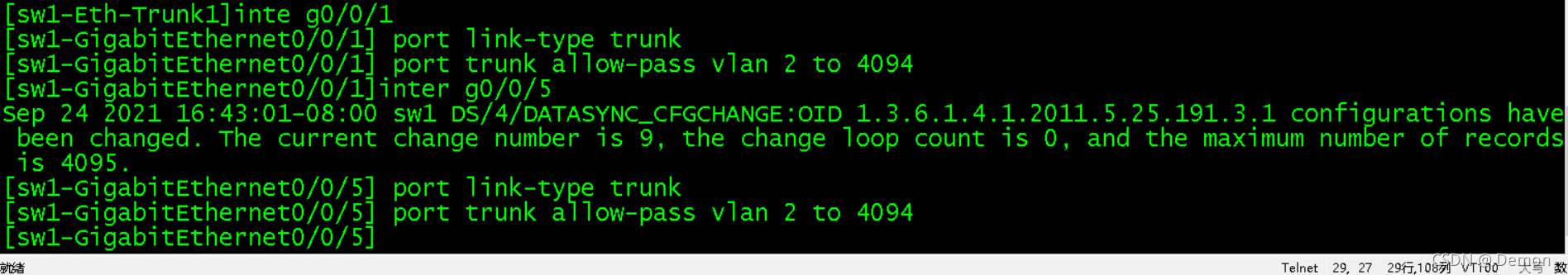

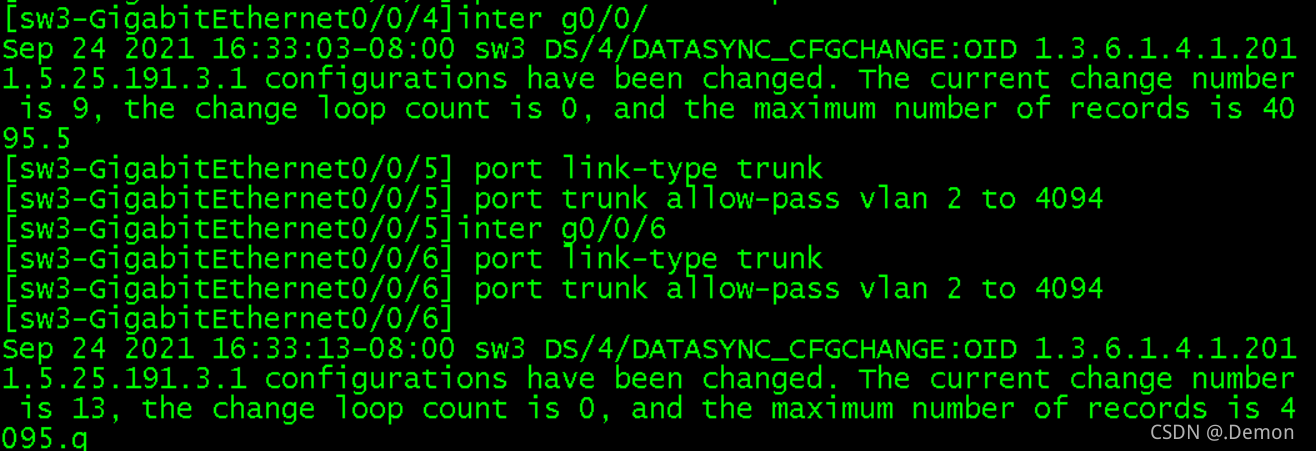

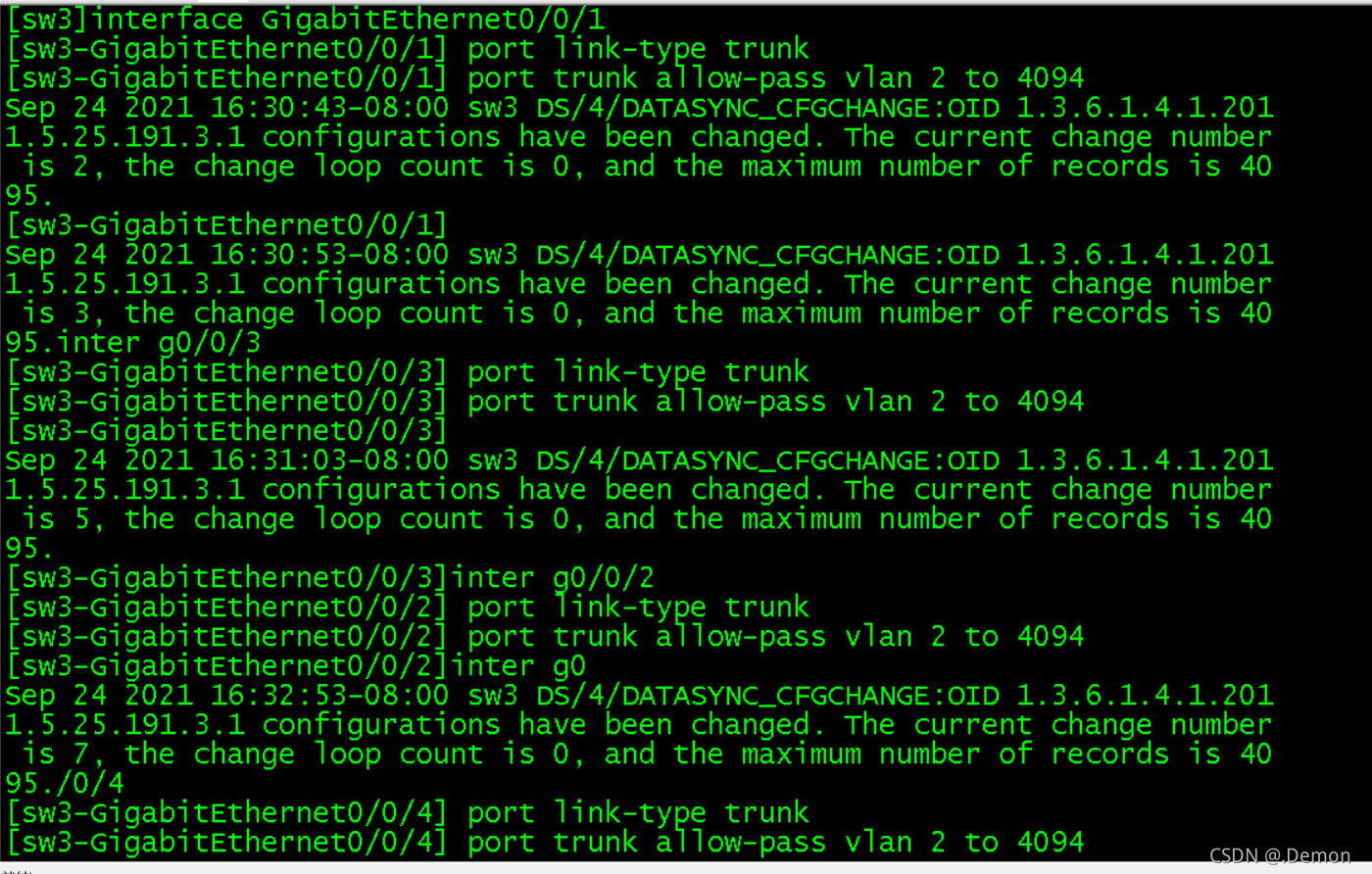

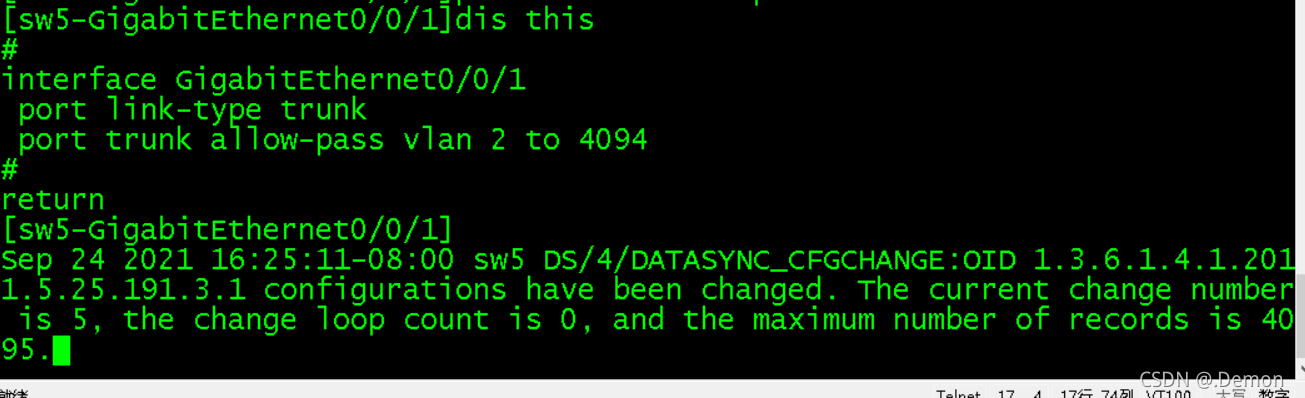

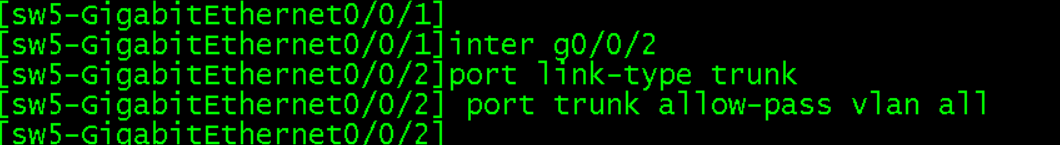

三、配置trunk链路

sw6、sw7、sw8配置如上两图。


sw1、sw2、sw4配置如上两图。

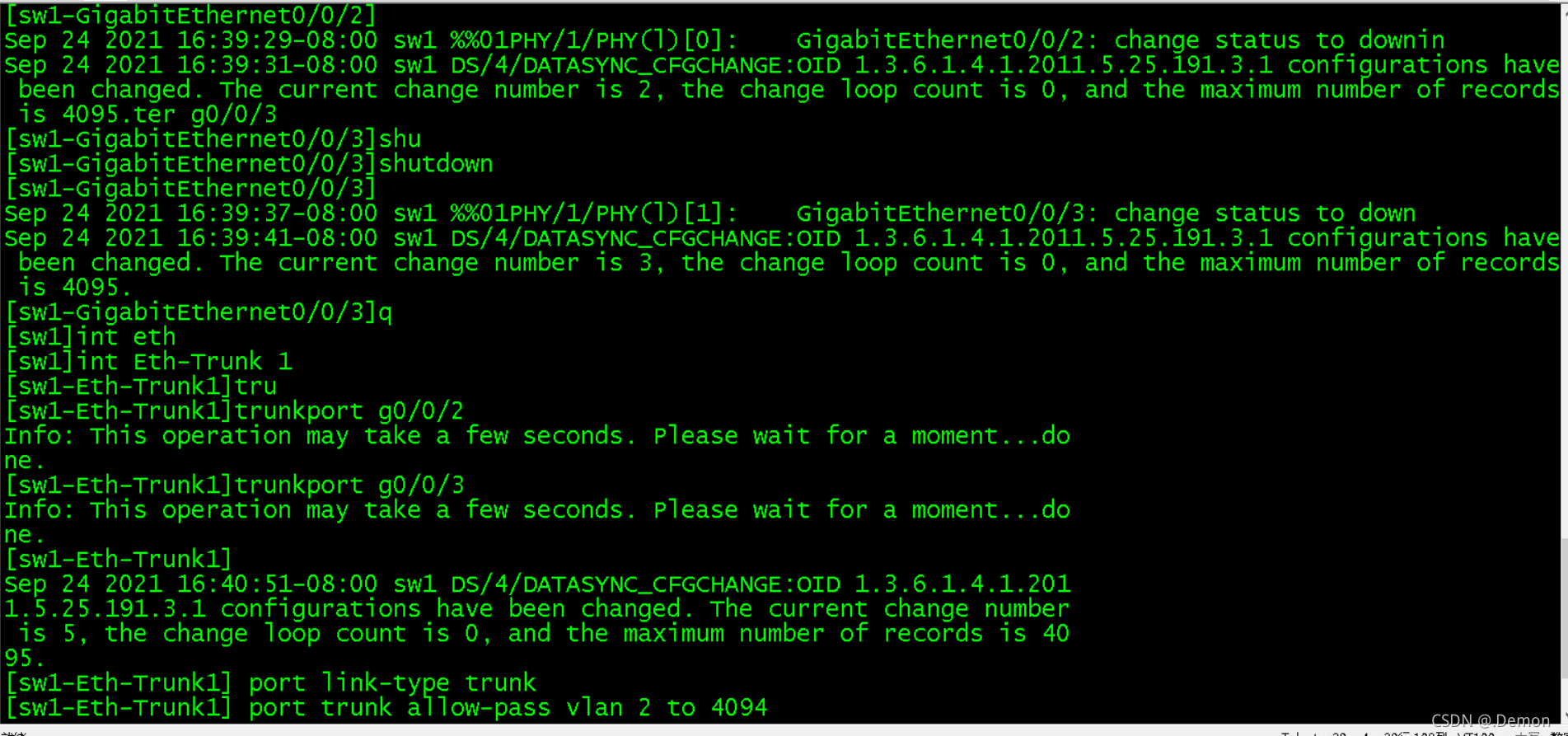

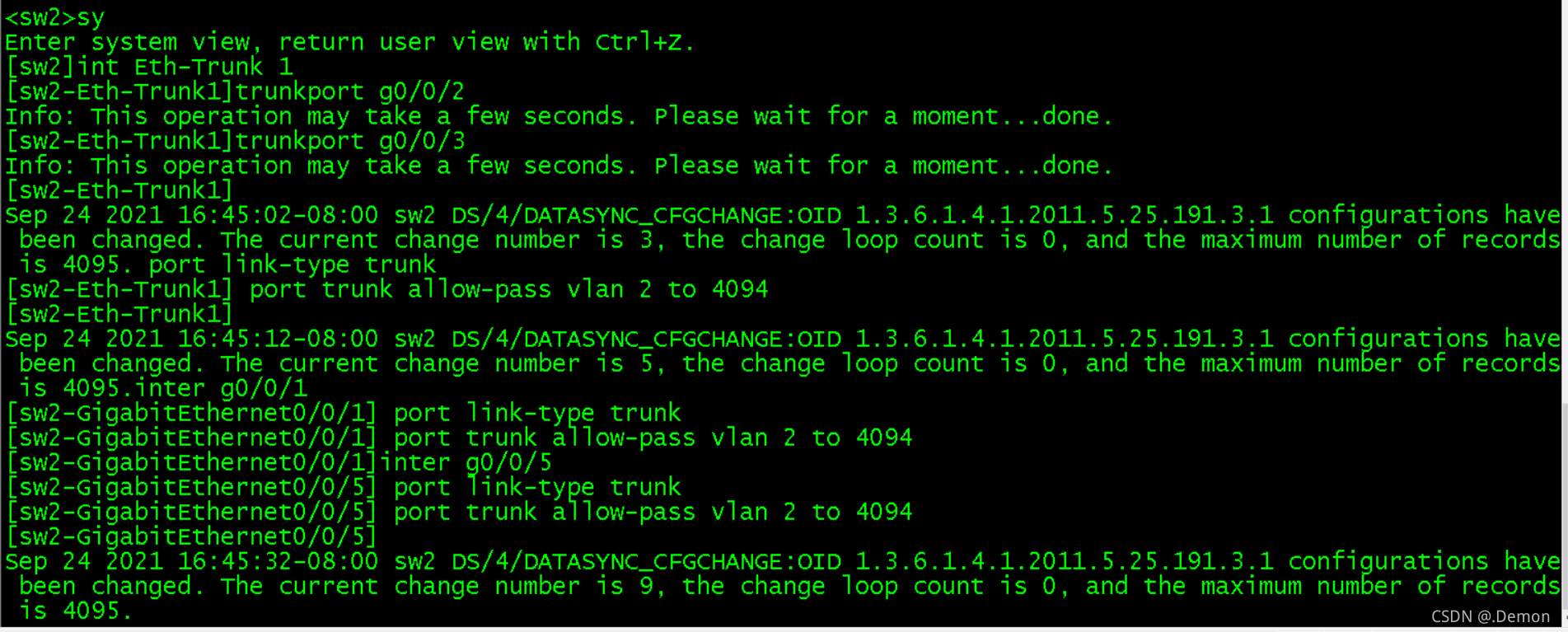

四、sw1、sw2聚合

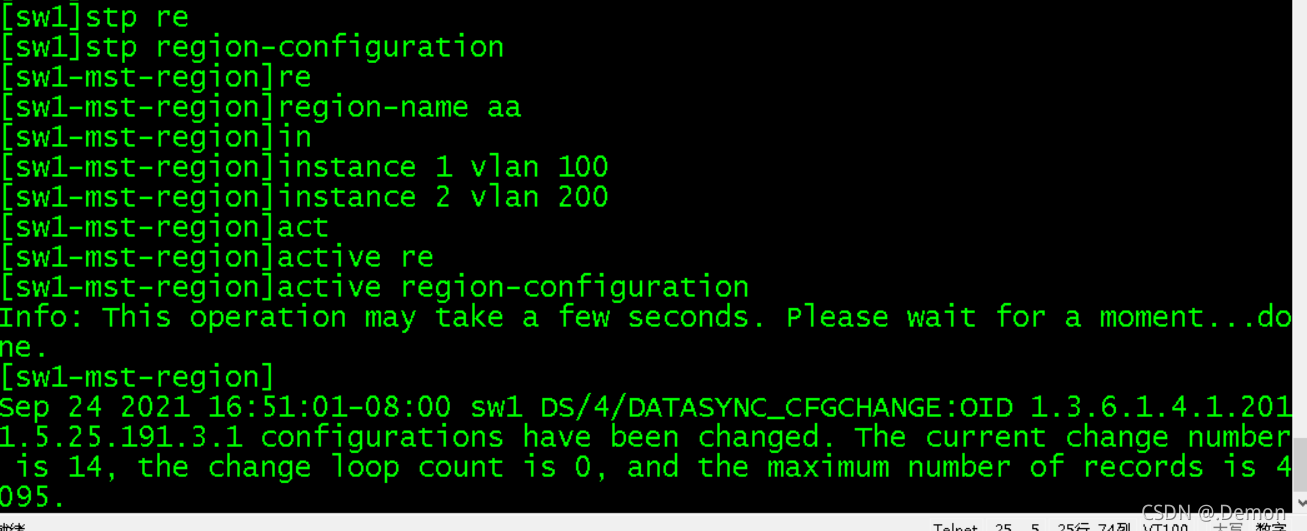

五、配置stp

sw2、sw3、sw4、sw5、sw6、sw7、sw8配置如上图。

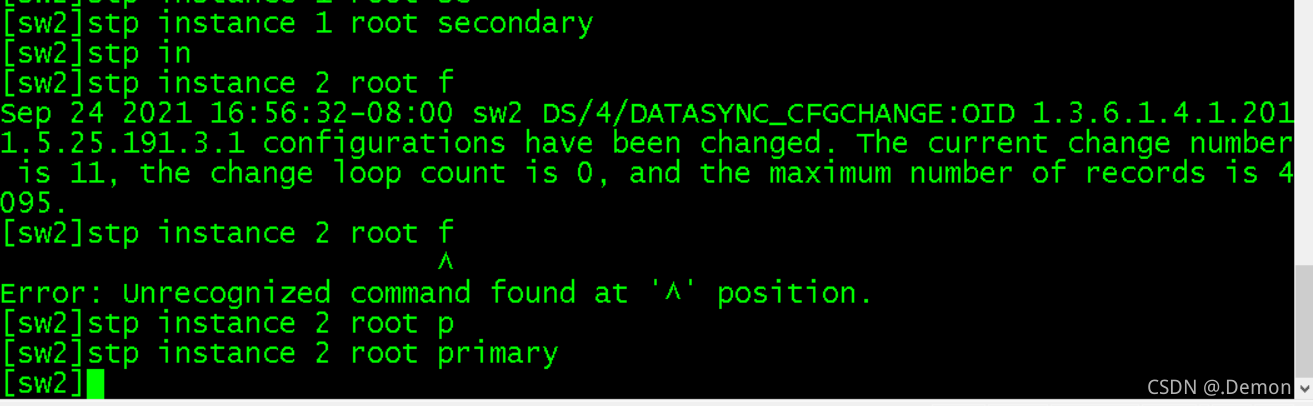

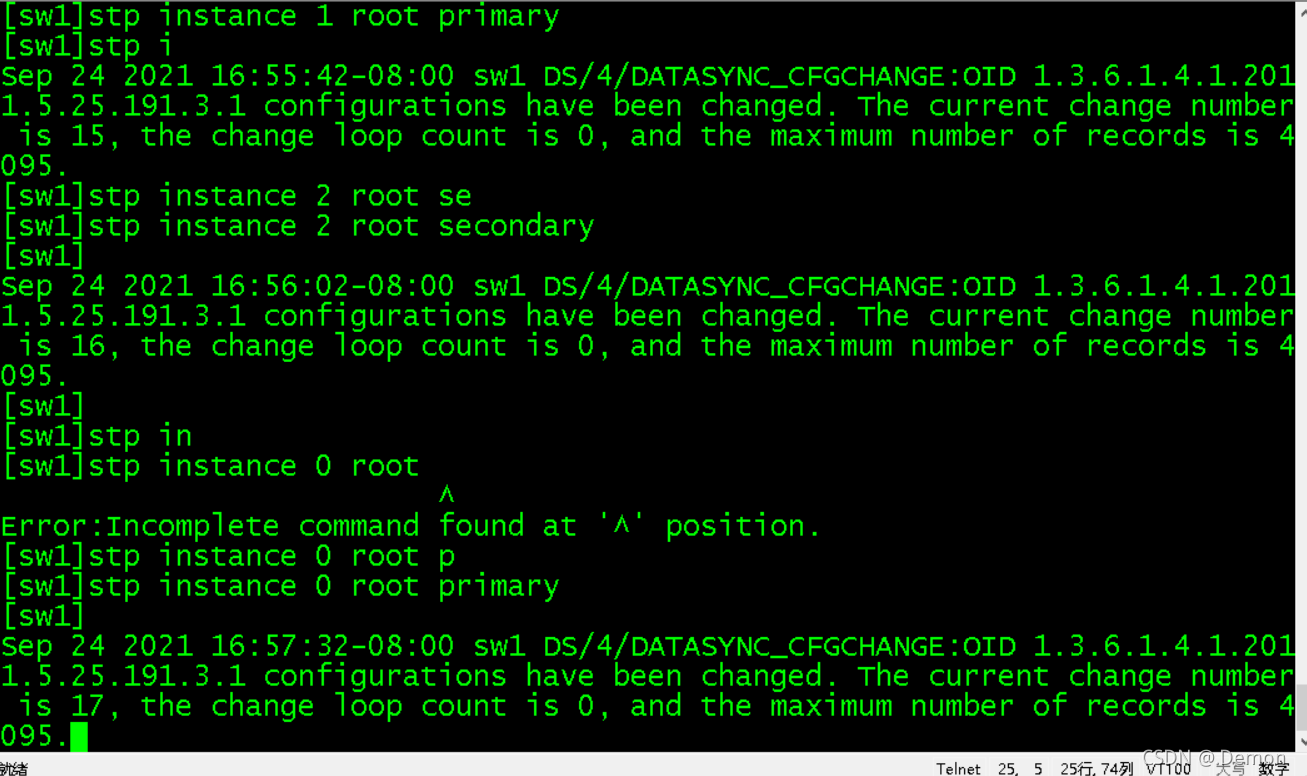

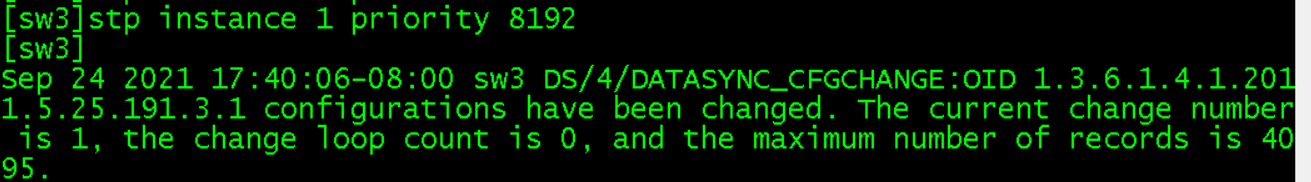

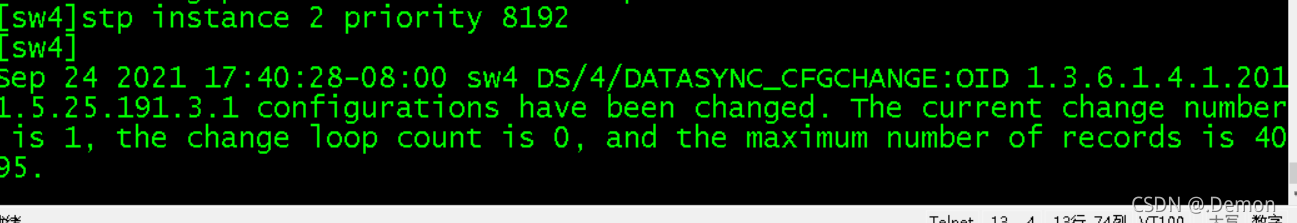

修改优先级，调整根

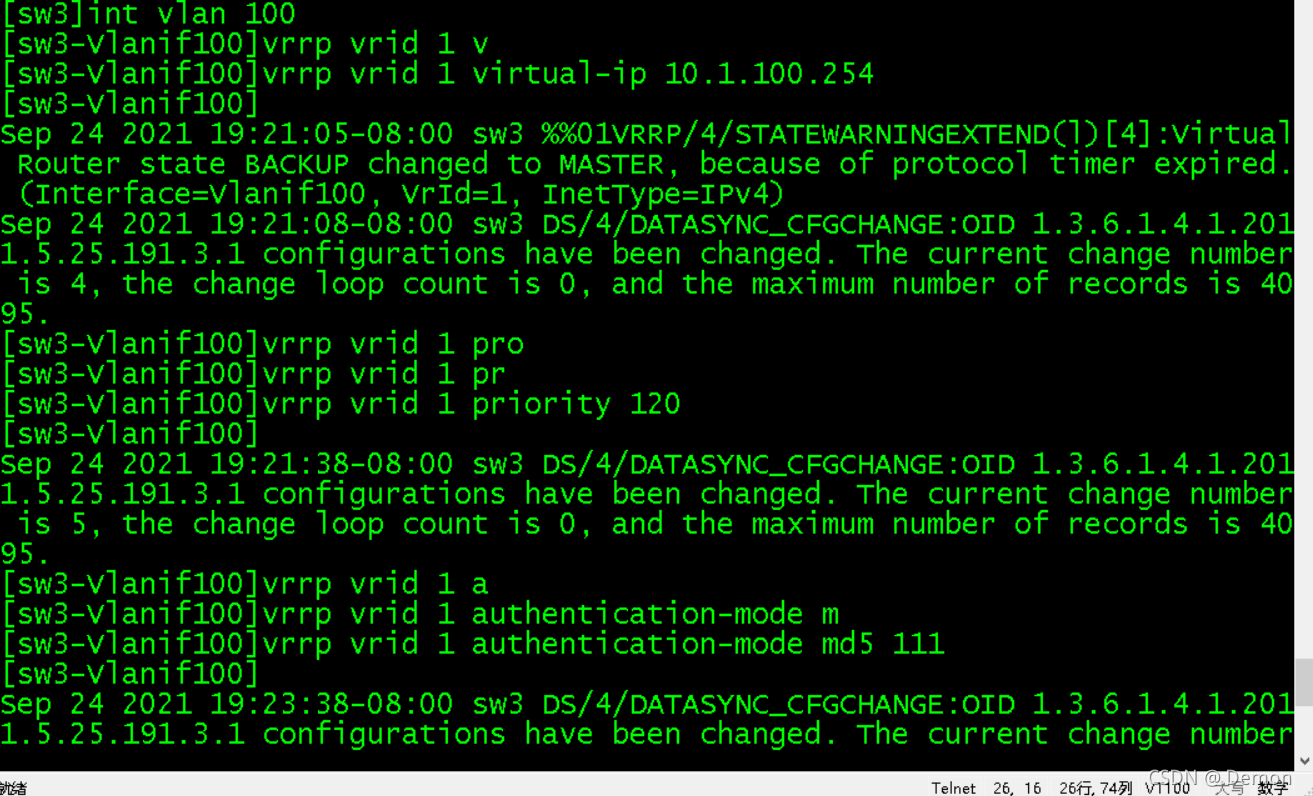

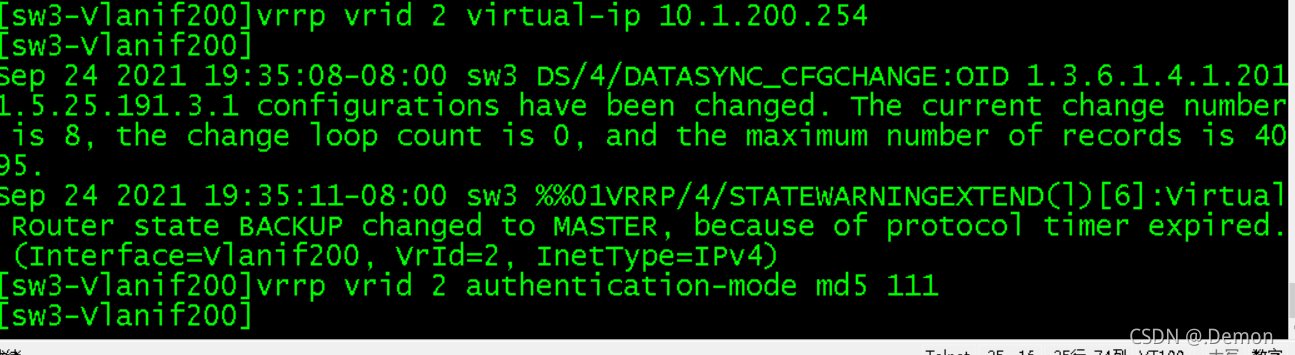

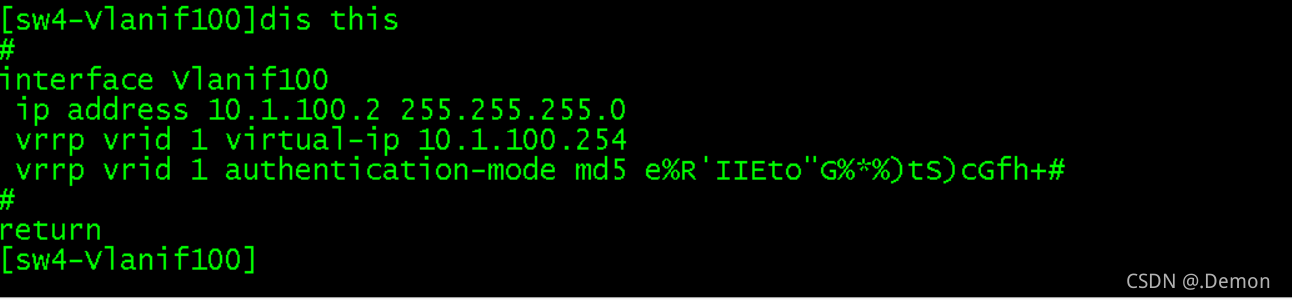

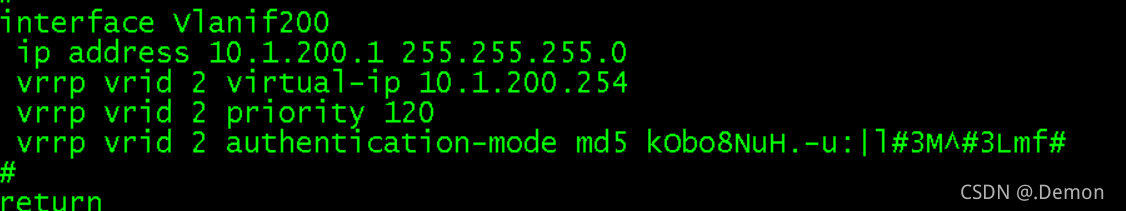

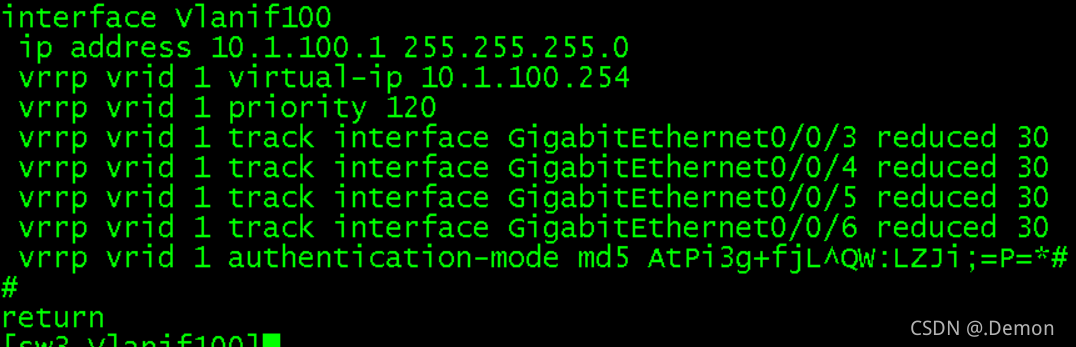

六、配置vrrp

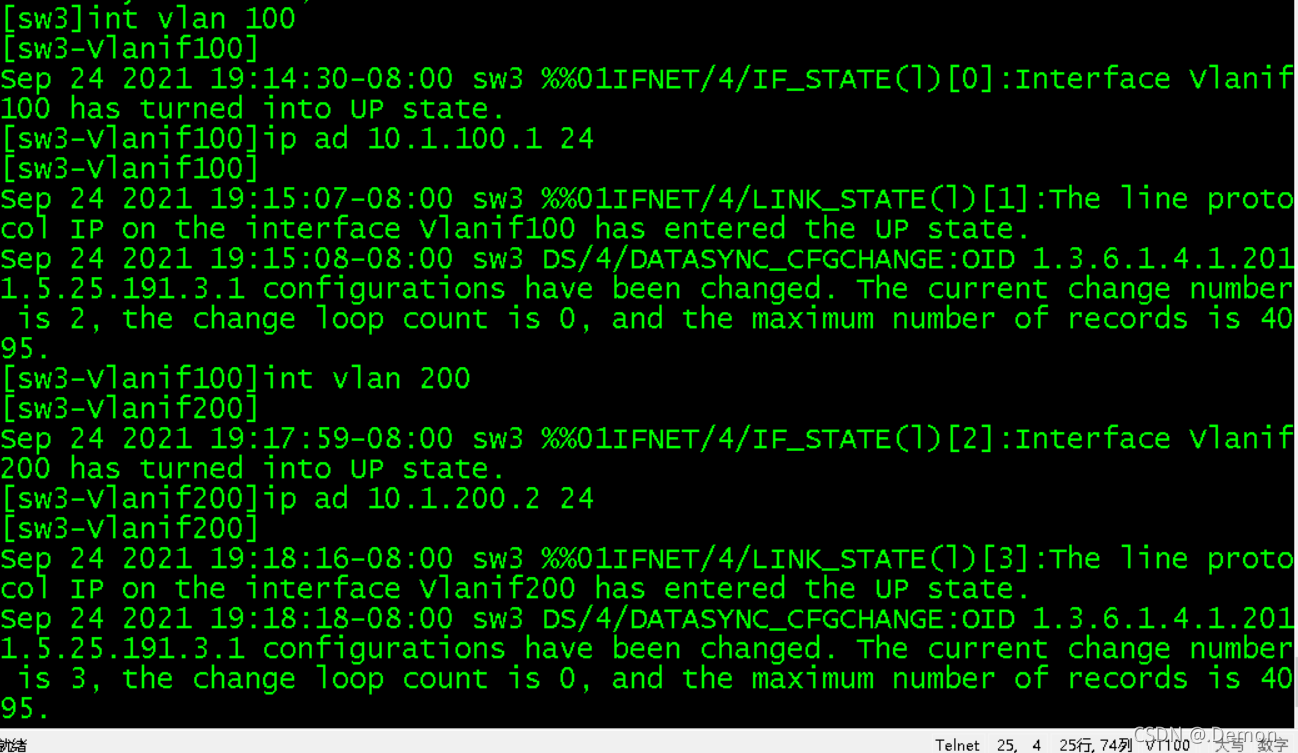

配置网关

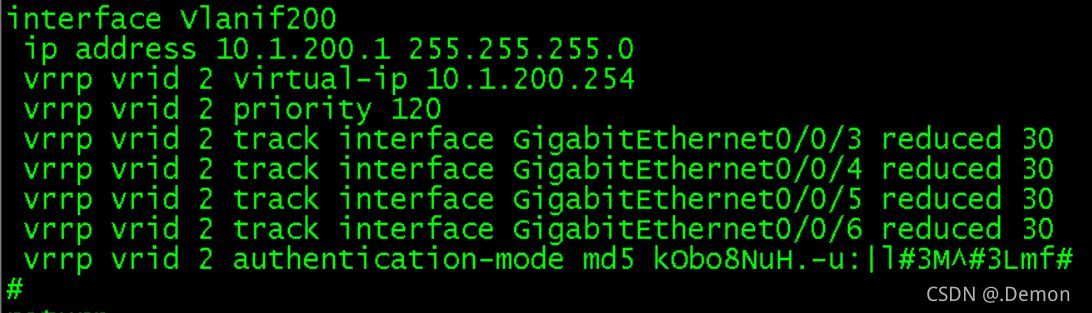

若在二层与三层之间断一根线，主备不切换，使用链路监控来解决。


当出现接口摆动（翻滚）时，使用延迟抢占解决。

[sw3-Vlanif100]vrrp vrid 1 preempt-mode timer delay 5
[sw4-Vlanif200]vrrp vrid 2 preempt-mode timer delay 5

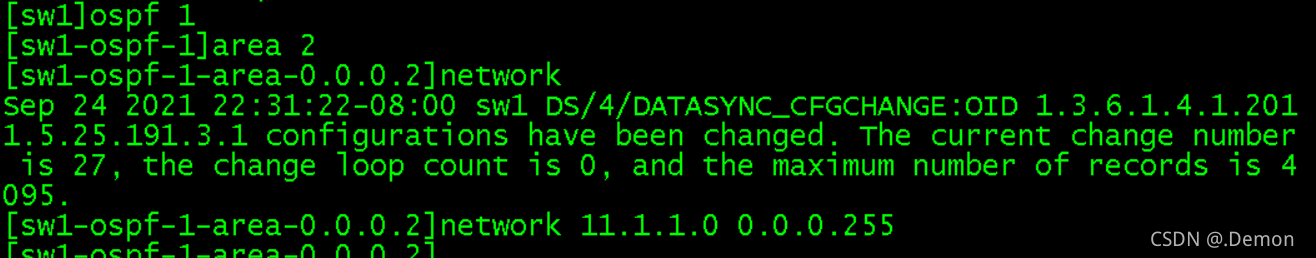

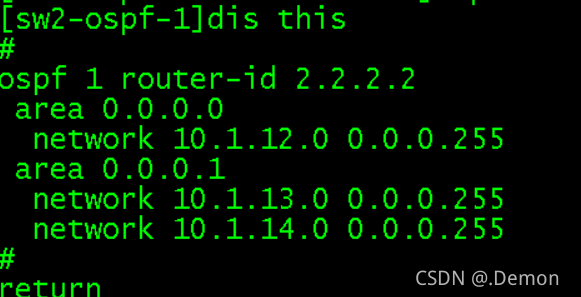

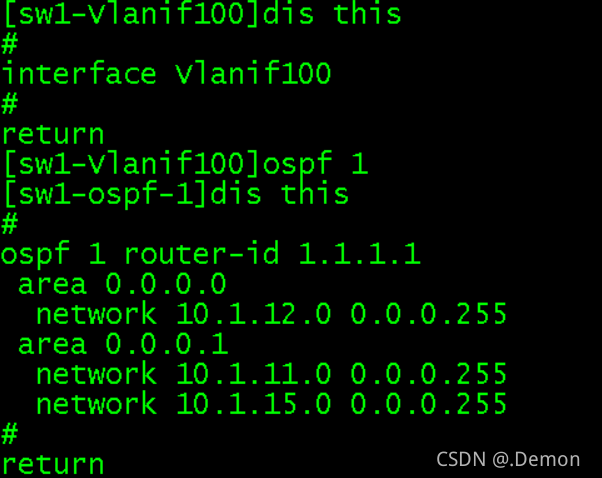

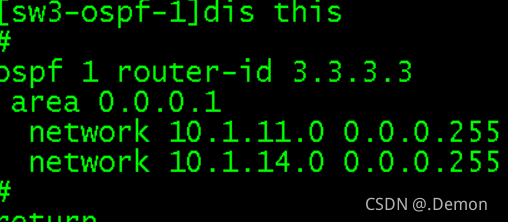

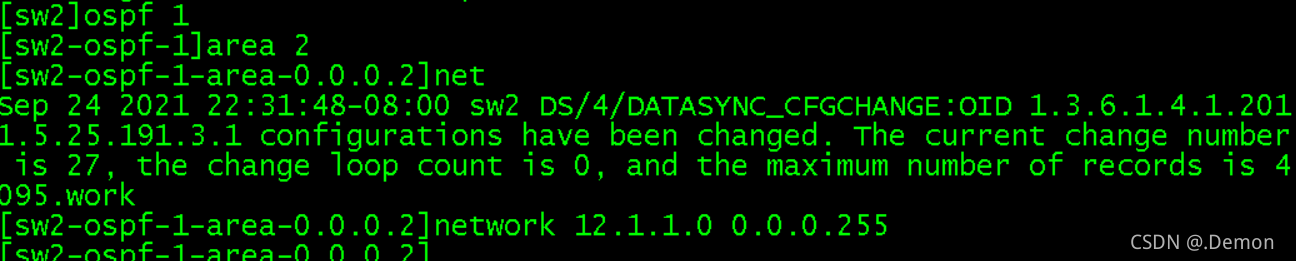

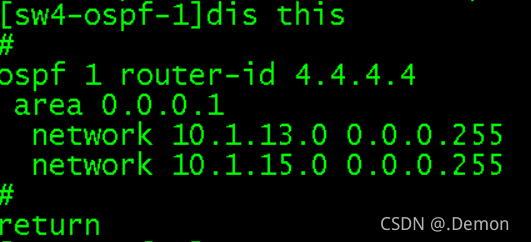

七、配置OSPF

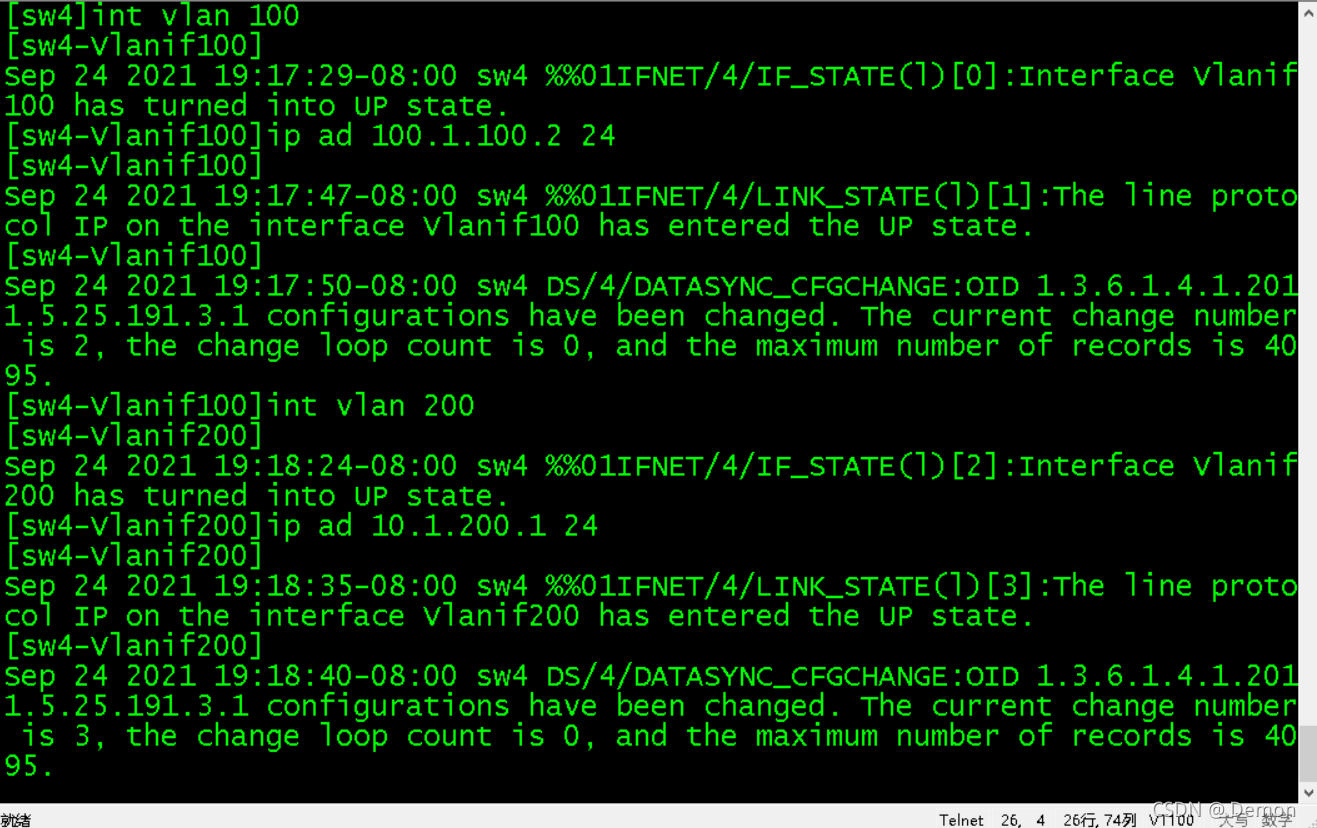

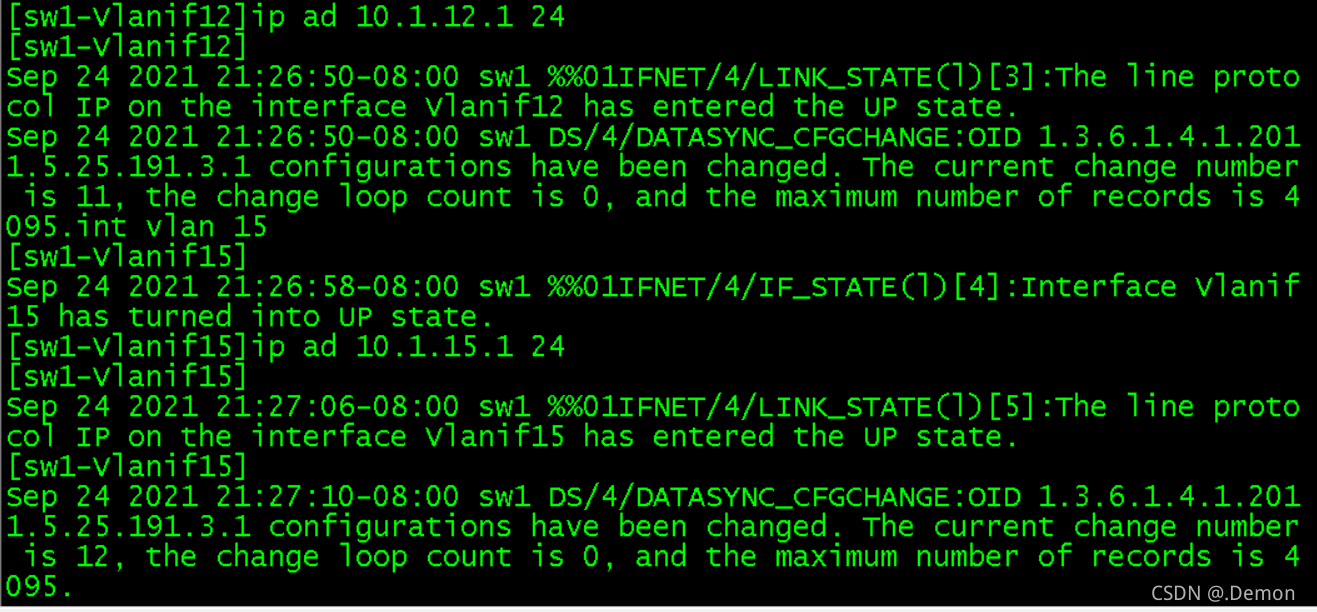

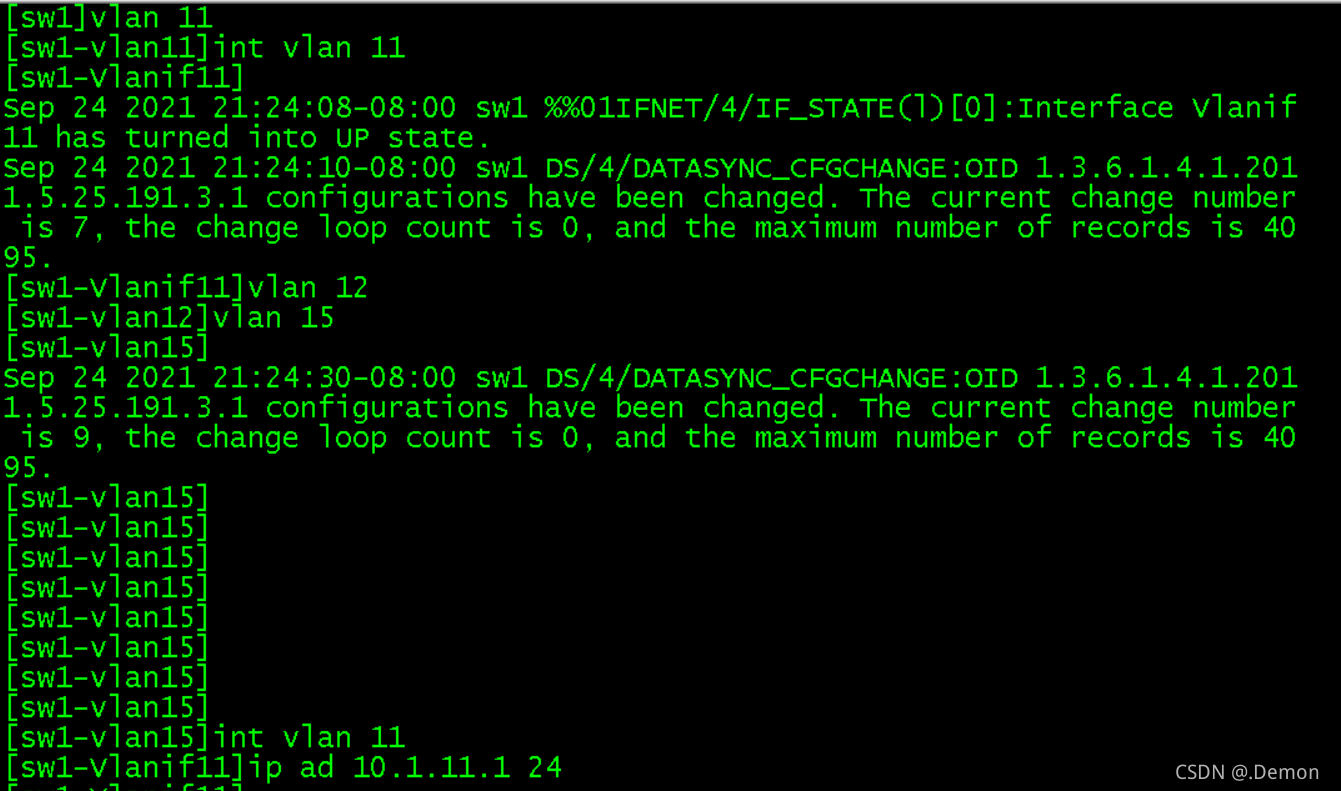

在sw2、sw3、sw4上创建相应的vlan，并配置上IP。

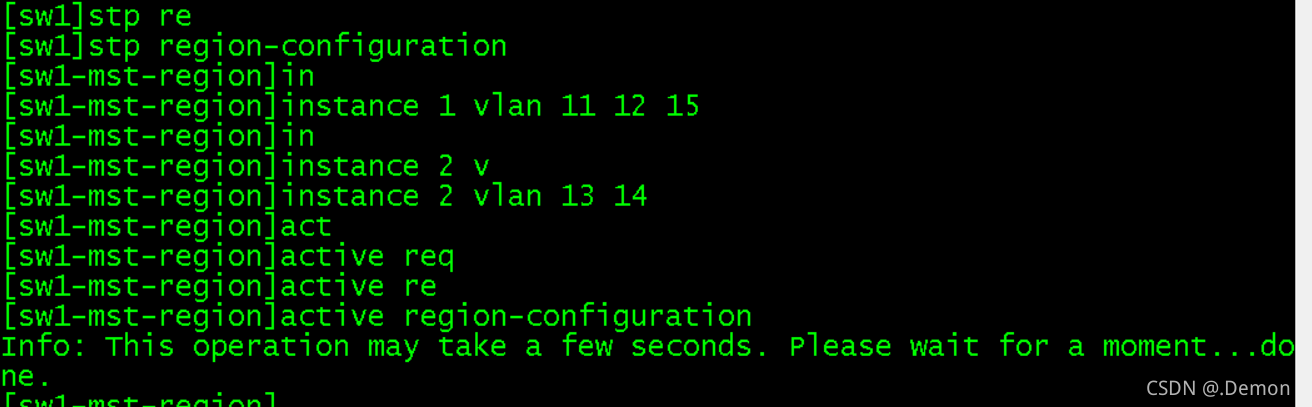

因为生成树的干扰，所以需要实例中添加vlan

在sw2、sw3、sw4、sw5、sw6、sw7、sw8上都需要配置。

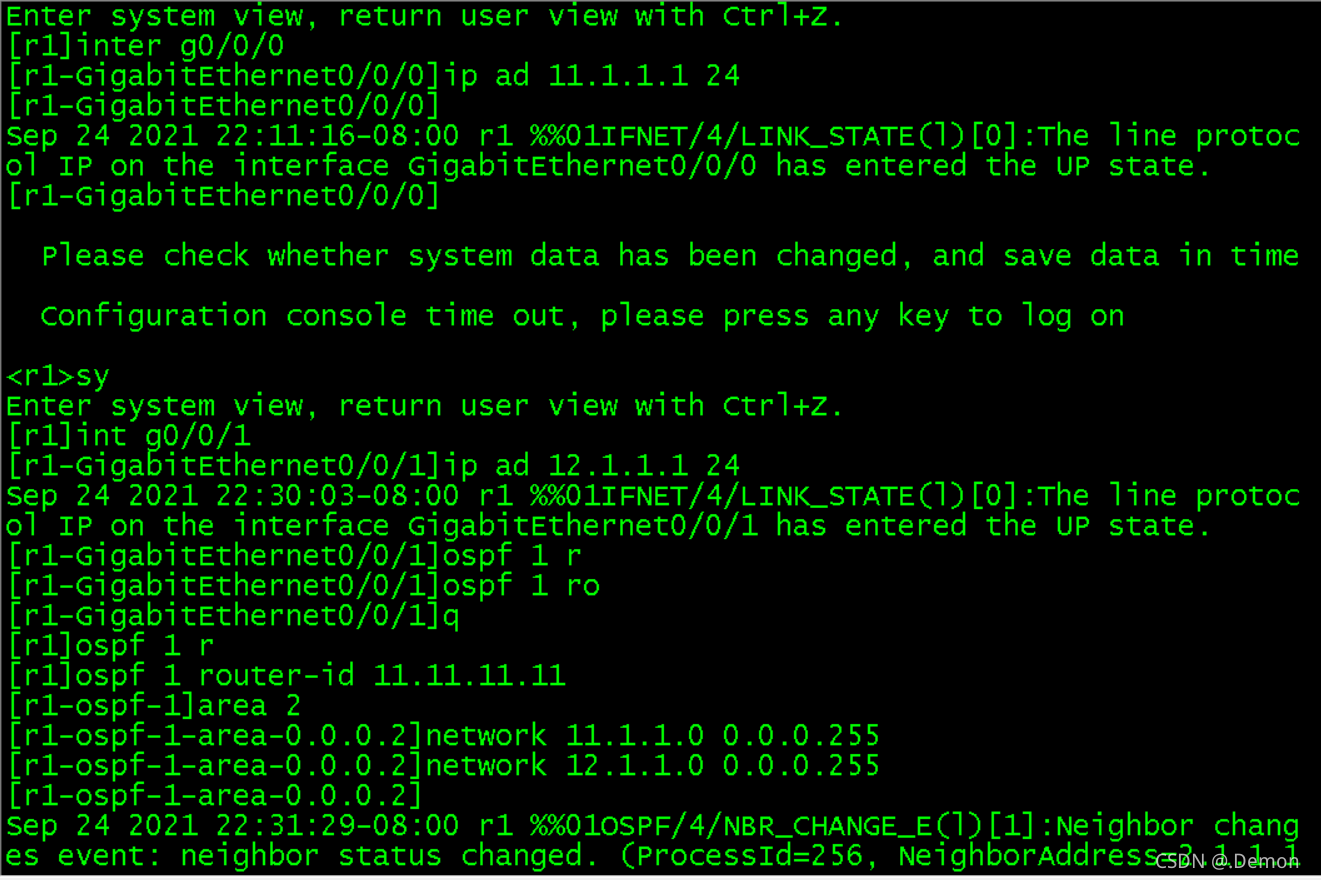

八、配置路由器

九、特殊区域

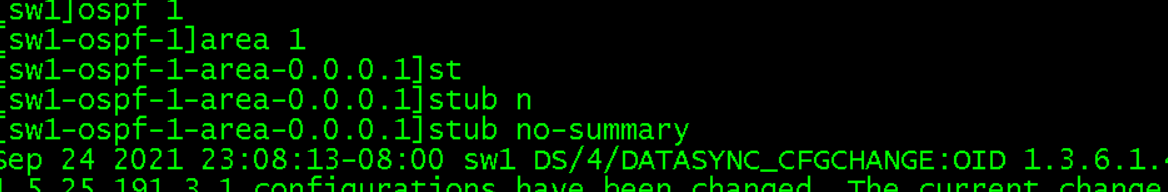

area1配置完全末梢区域

在sw2、sw3、sw4上配置相同。
