实验要求：

在这里插入图片描述

实验仪器：

eNSP软件
路由器（6台）

1.按照要求连接设备

在这里插入图片描述

2.开启设备

在这里插入图片描述

3.配置路由器

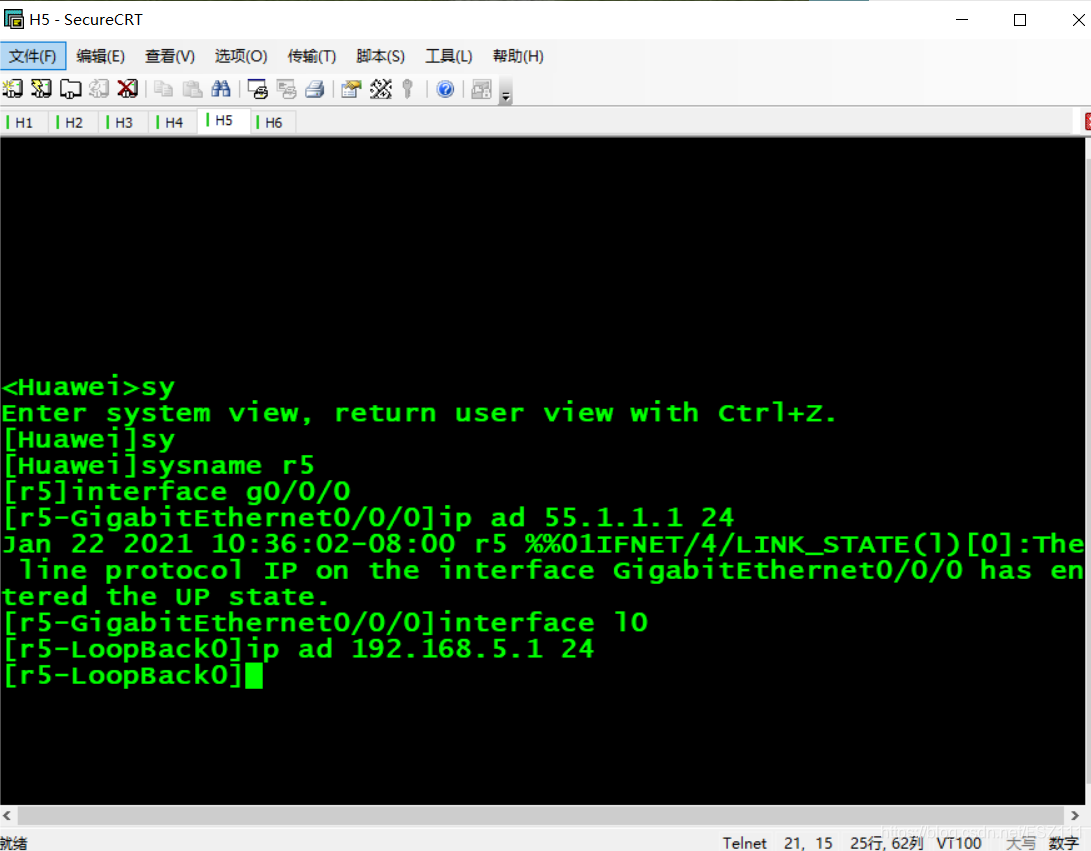

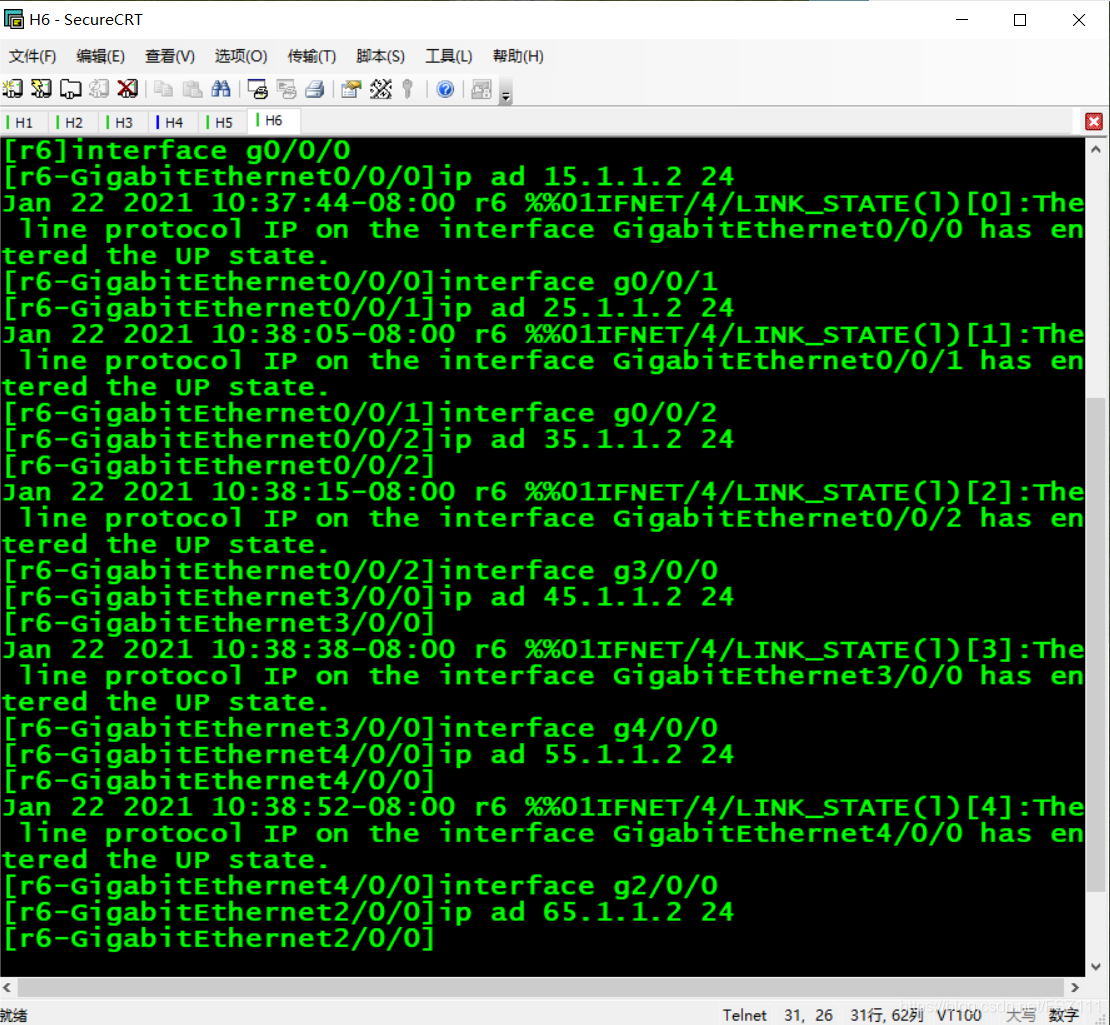

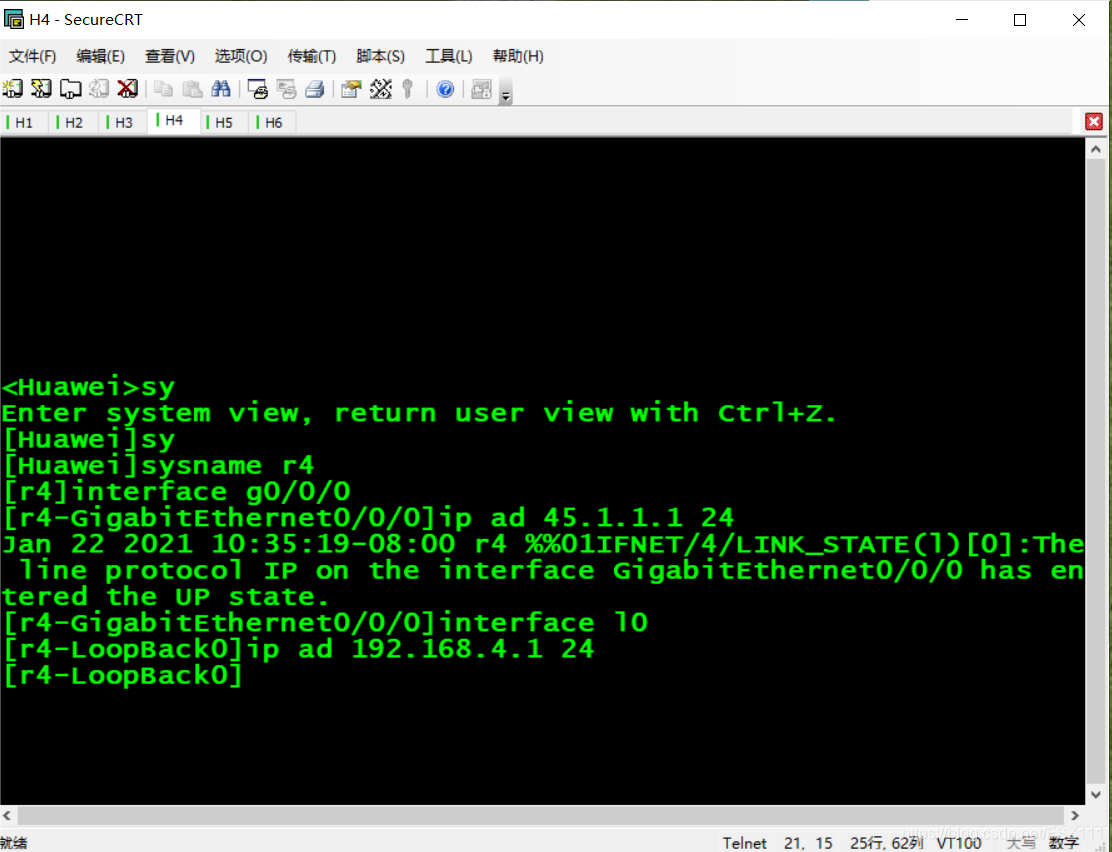

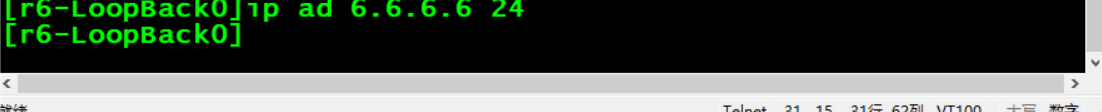

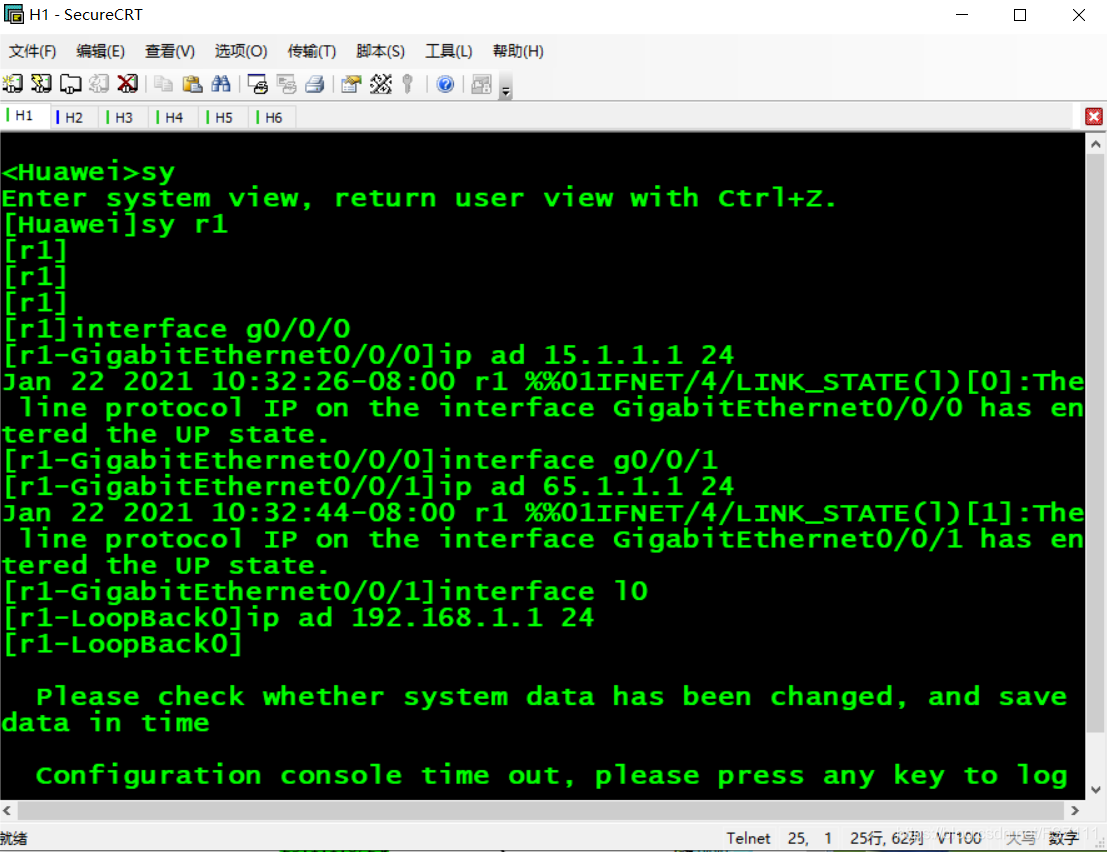

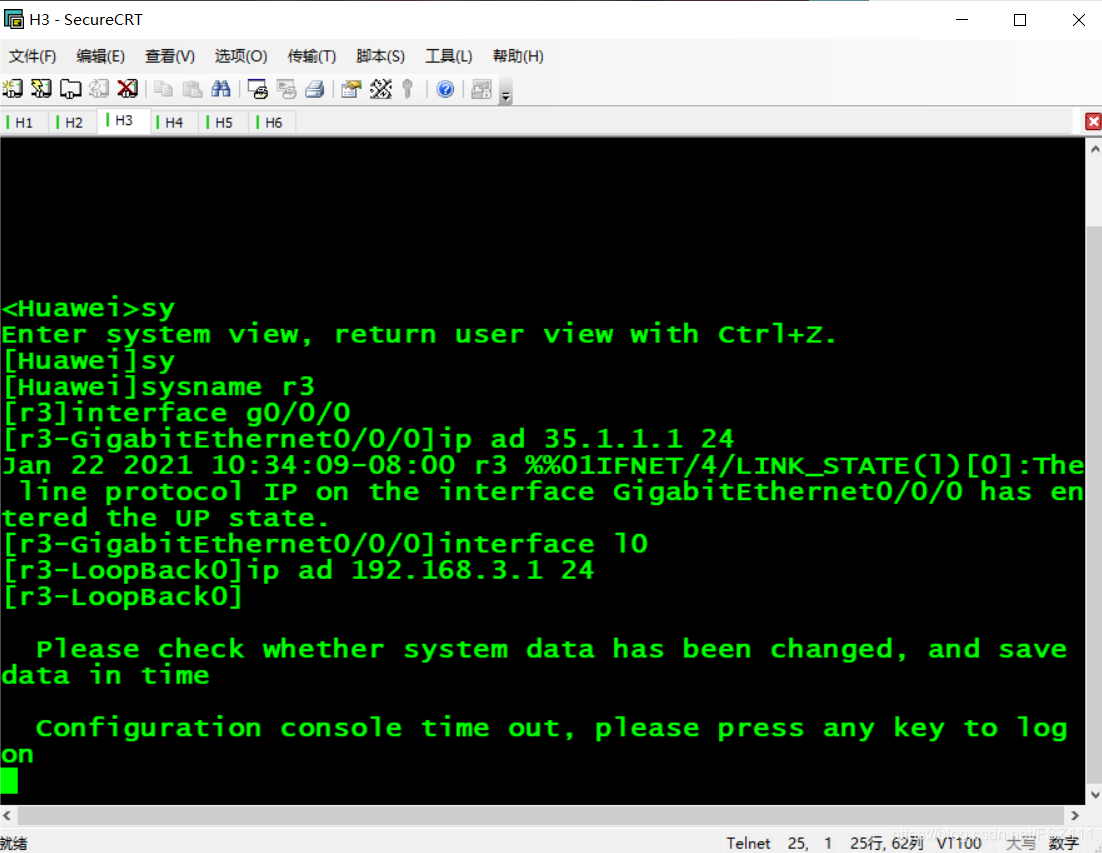

1.配IP地址
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

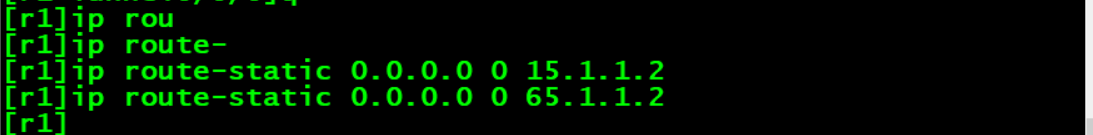

2、配置缺省
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

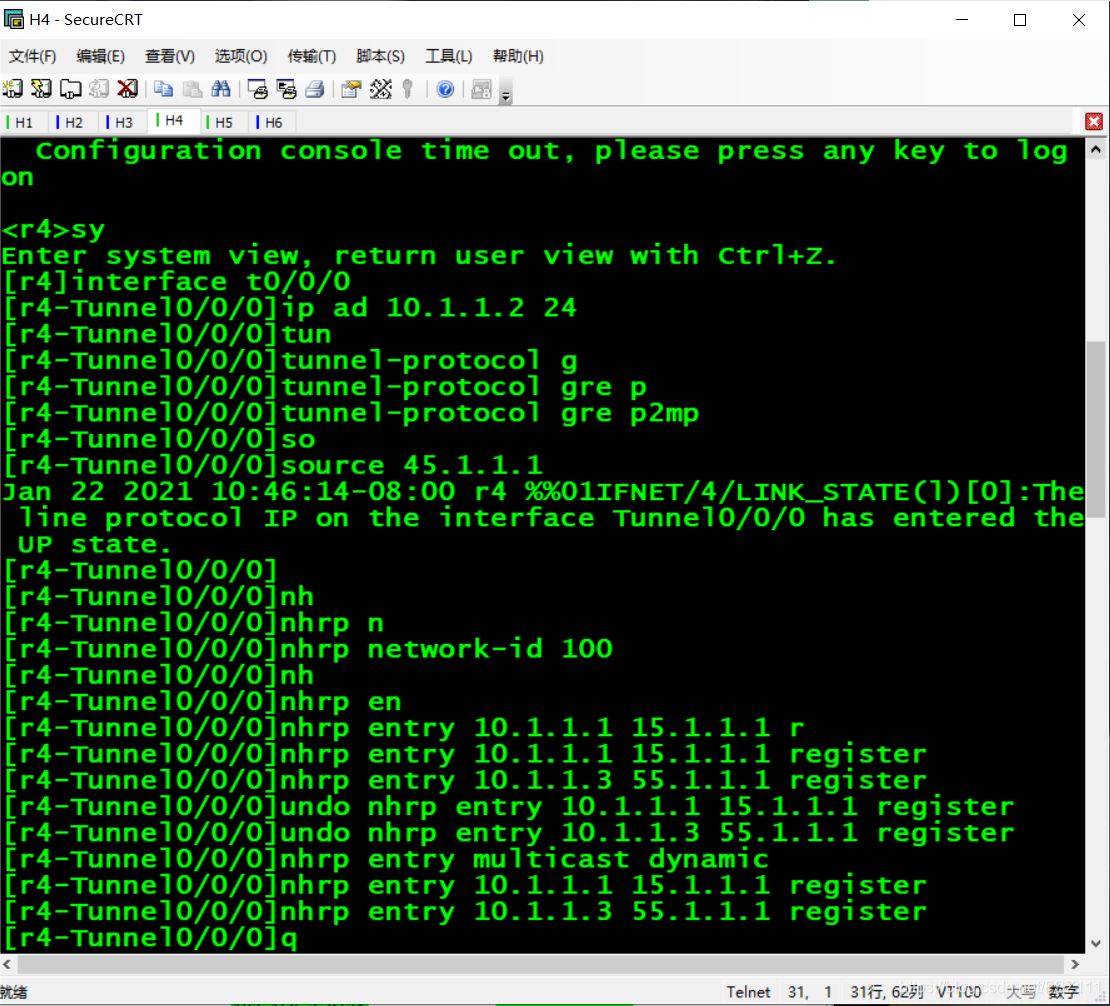

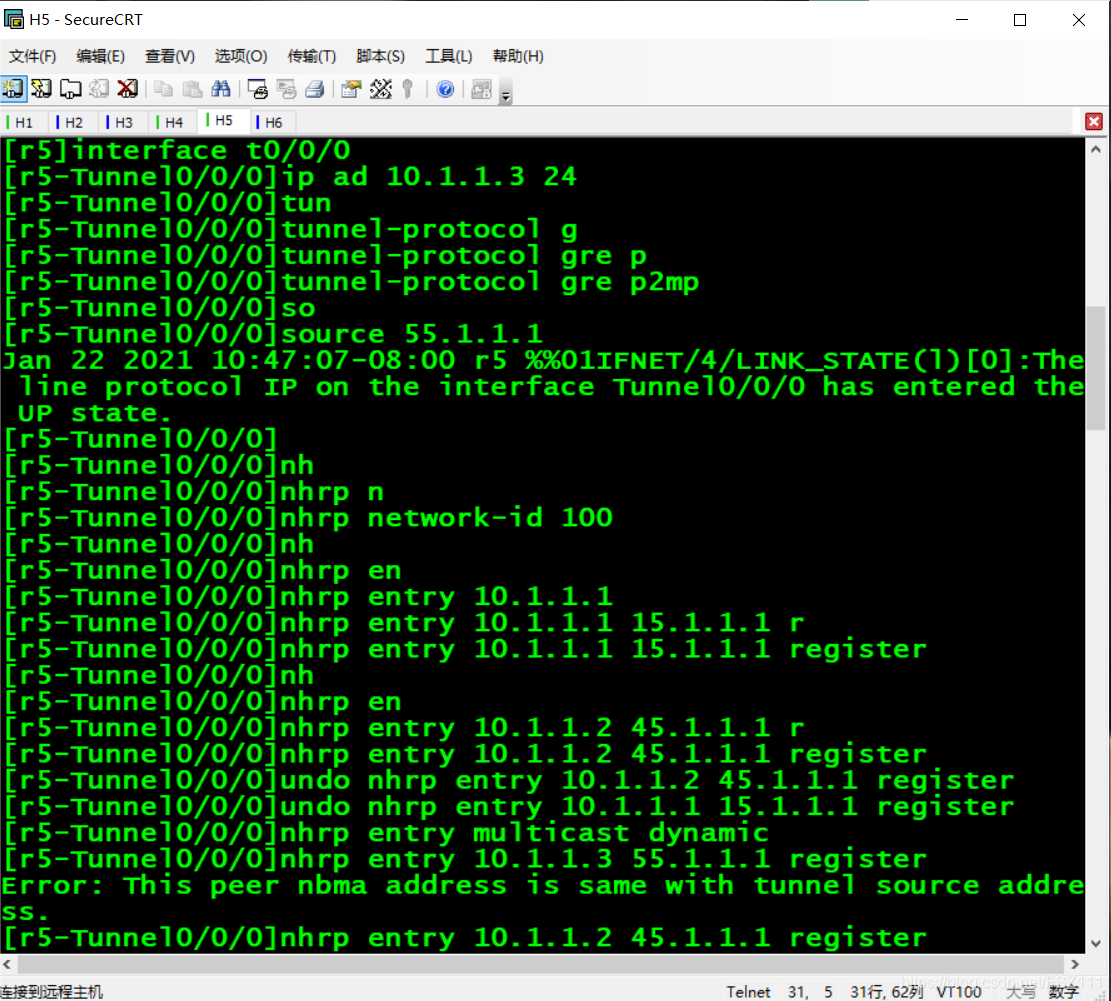

3、R1、R4、R5为全连的MGRE结构
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

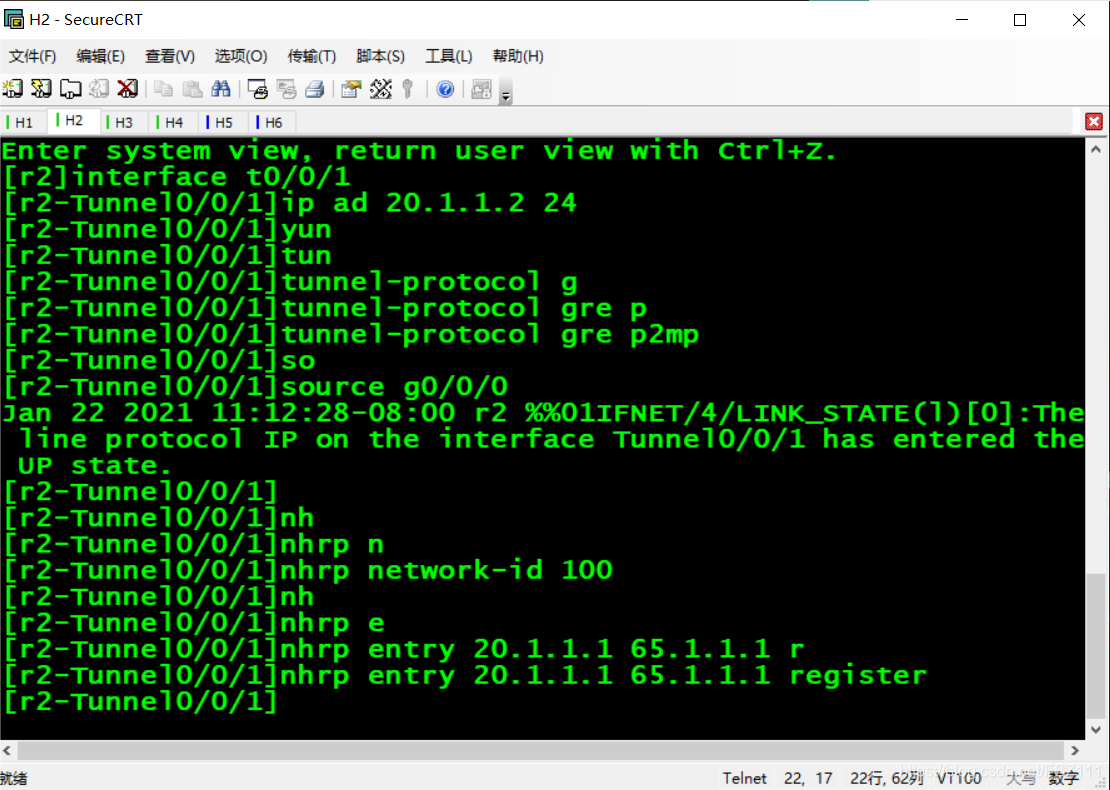

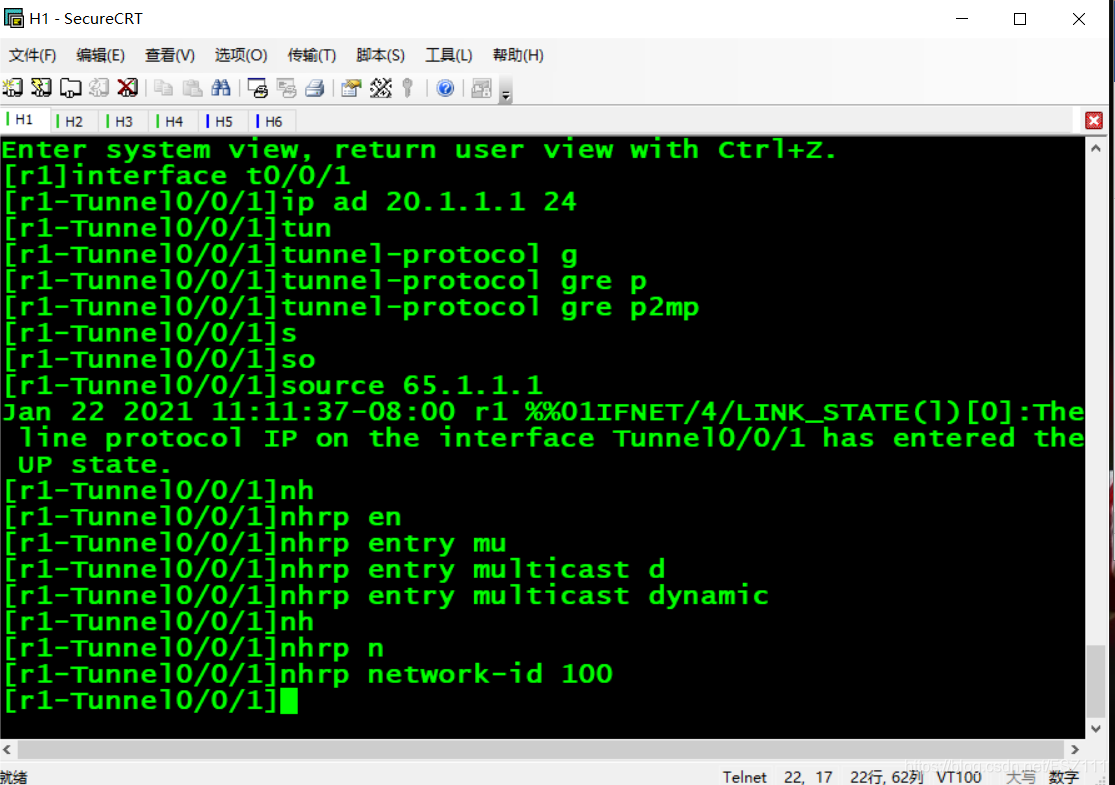

4、R1、R2、R3为星型的拓扑结构
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

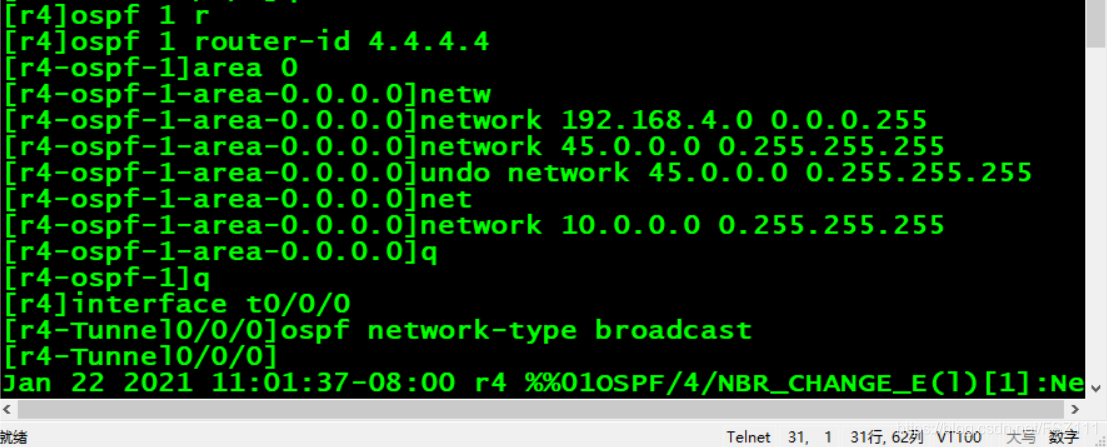

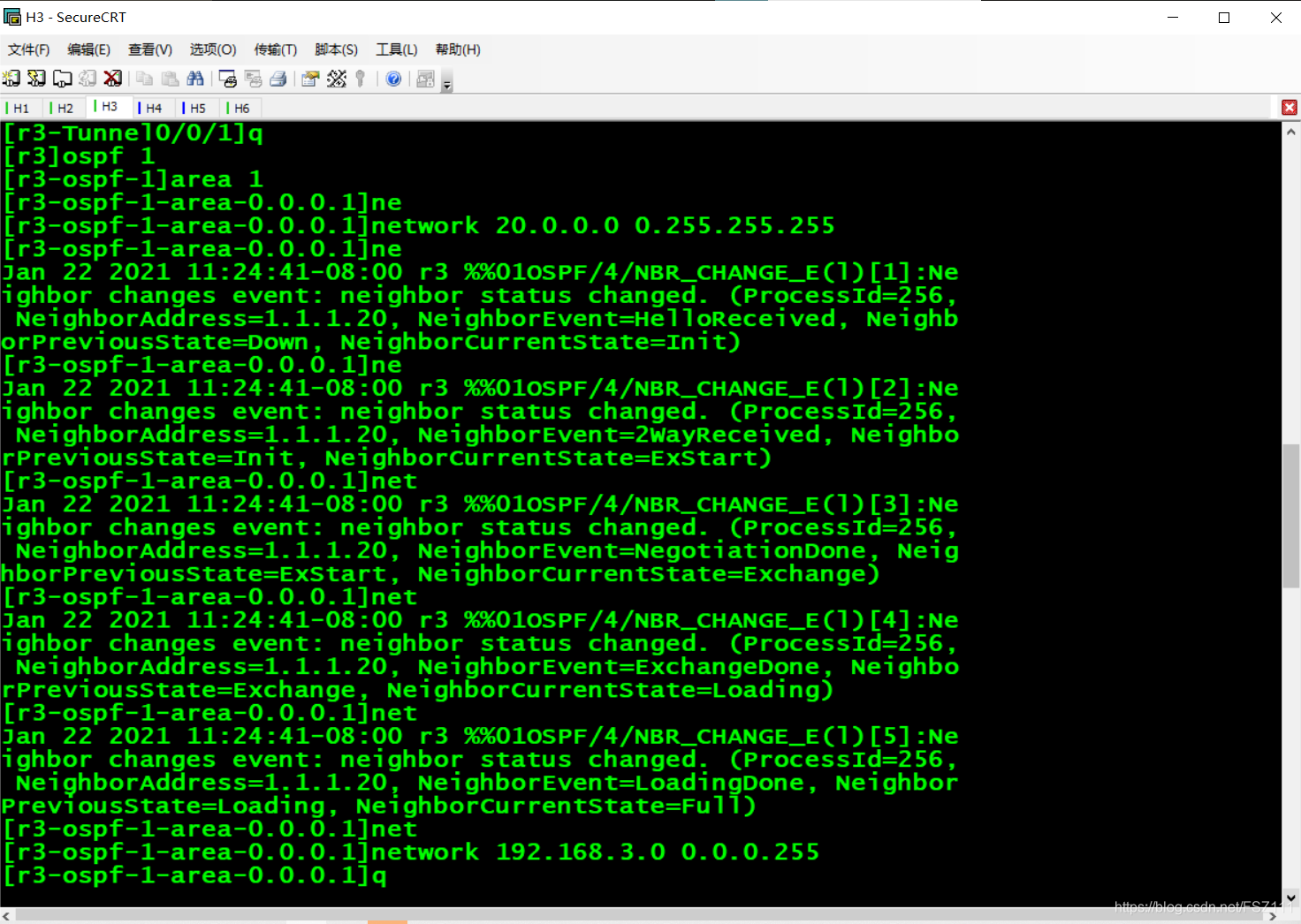

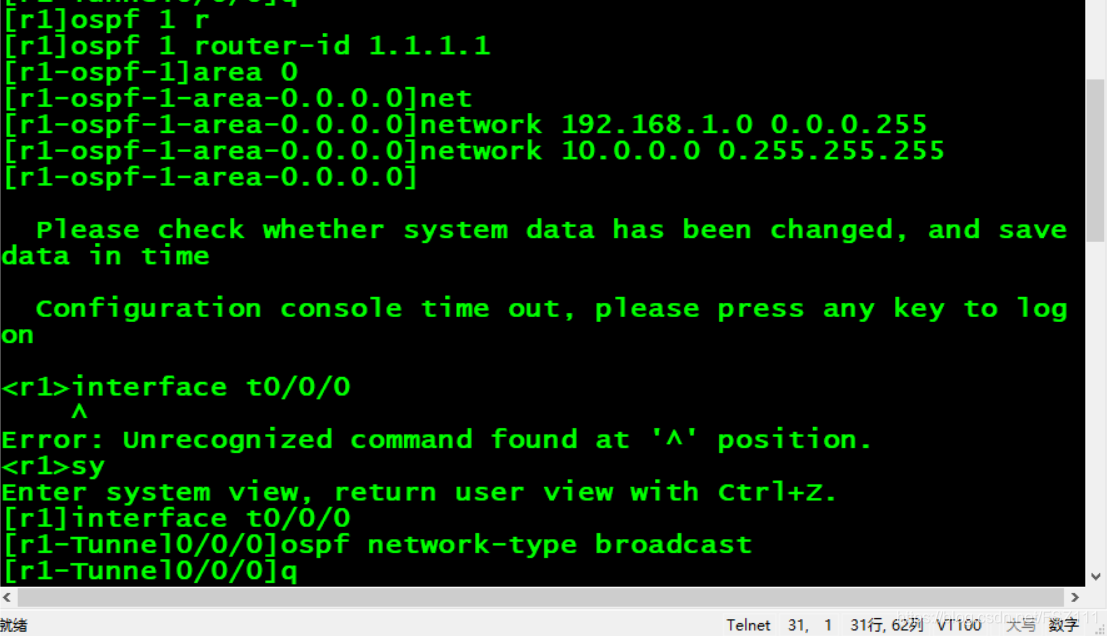

5、配置OSPF
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
6、配置acl、nat
在这里插入图片描述

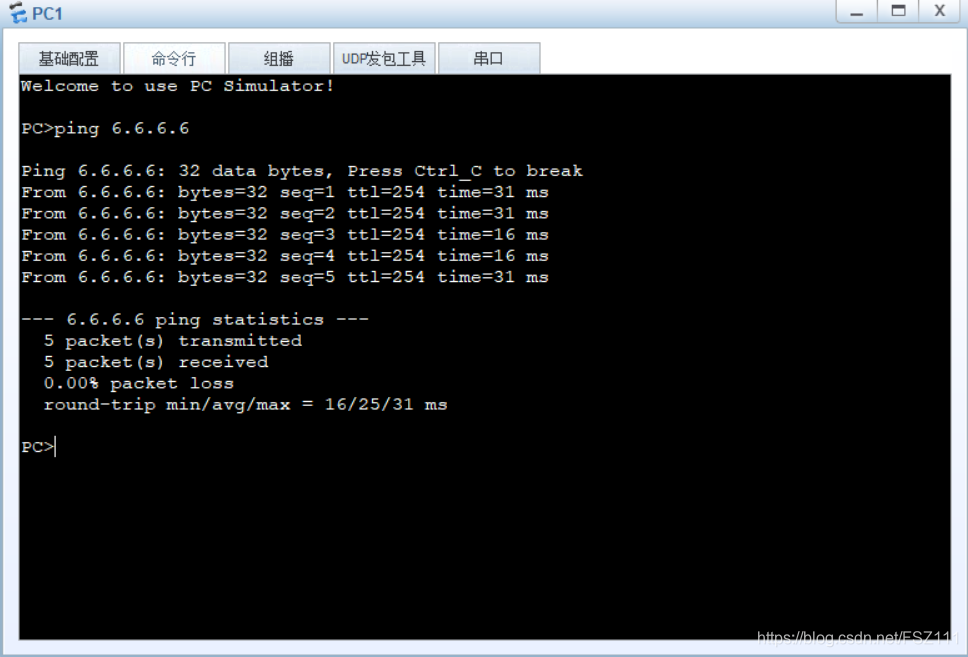

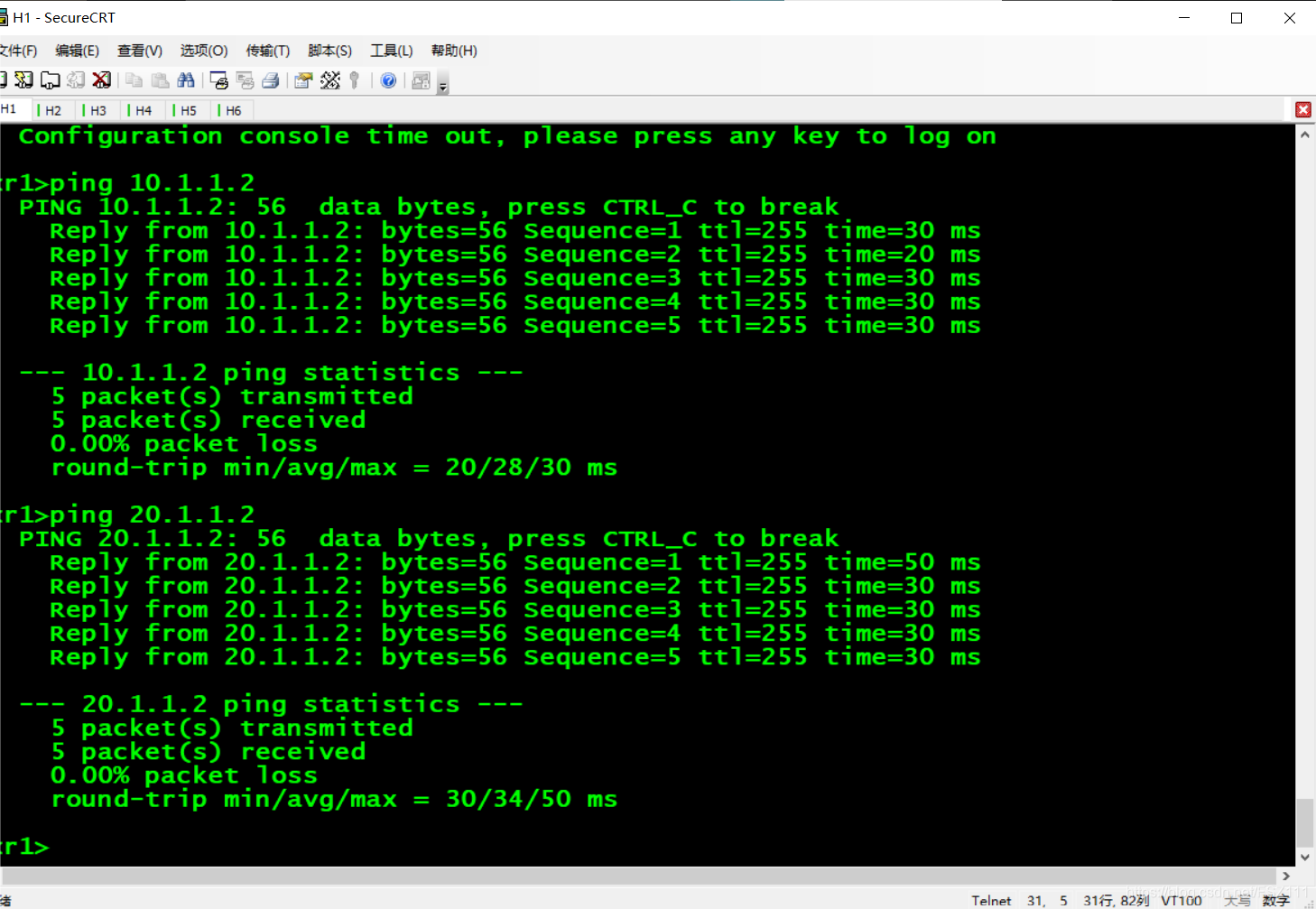

4、测试

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

故成立
