Matlab绘制图形知识点总结（三）

一、非常规坐标图

1.semilogx（X,Y,S） / semilogy(X,Y,S)   单对数坐标图

        semilogx / semilogy能够绘制出对数函数的坐标图，其调用方式与功能和plot()函数相似（使用方法参考上一节的plot函数），且绘制出来的坐标图仅有一个方向为对数坐标形式（x/y）

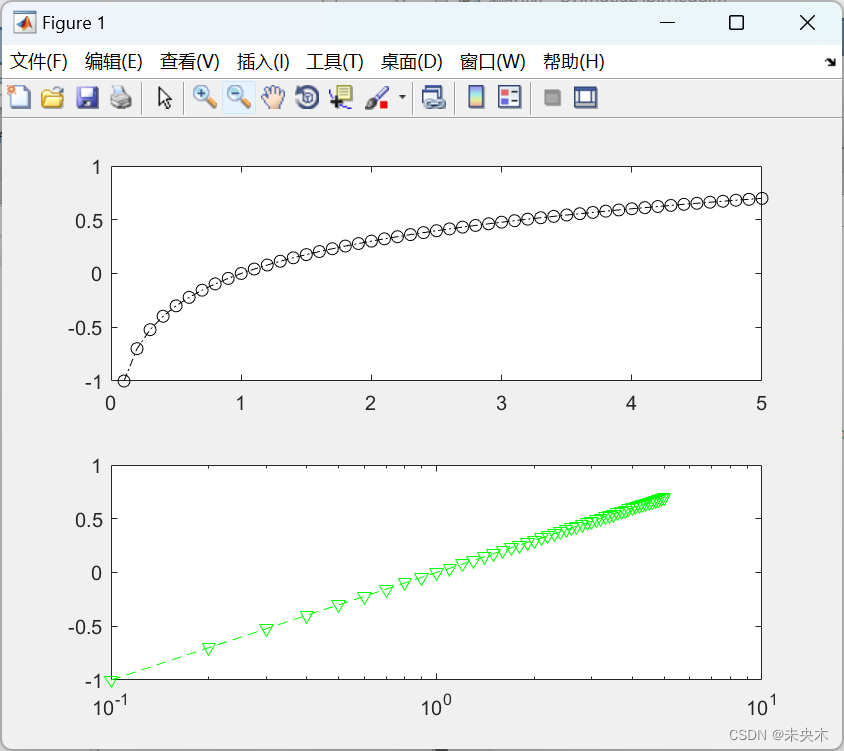

其效果如下:

x=0:0.1:5;
y=log10(x);
subplot(2,1,1);        %回忆一下subplot的计数顺序是先行还是先列的
plot(x,y,'-.ko')       %k为黑色，o指的是圆圈标记
subplot(2,1,2);
semilogx(x,y,'--gv')   %g为绿色，v指的是向下三角形

2.contour / clabel   曲面等高线/等高线标签

        该标签理解上较难，但是平时的使用频率也较小，稍微理解即可

        在绘制曲面等高线时，这两个函数常成对出现。clabel需要用 contour函数的输出作为输入，才能在等高线图上添加表示数量的大小的标签。调用格式常用的有以下几种：

（1）contour（Z）

        画出Z矩阵的二维等高图（Z为表示按照x-y位置顺序排列好的经过函数处理得出来的z坐标矩阵），矩阵Z至少为2*2大小，在contour函数处理后会返回处理好了的关于等高线坐标的矩阵，需要设计代码接收，且等高线条数及数值是基于Z的最大值和最小值自动选取的。

（2）contour（Z，n）

        当n为number时，n的添加表示指定的等高线条数；当n为向量时，n的添加同时控制等高线的数值及等高线条数。

（3）contour（Z,......,LineSpec）

        参数LineSpec表示指定线形、标记符号及颜色，具体调用方式与plot相似。

下面根据一个例子来尝试理解一下，内部带有解释：

z=[1 2 3;4 5 6;7 8 9]   %Z是已经处理好的对应x-y位置的z坐标数值矩阵
[c,h]= contour(z,3);    %将Z代入contour函数，后面的“3”为数字型表示的等高线的条数，
