GStreamer——教程——基础教程2：GStreamer concepts

基本教程2：GStreamer概念

1，目标

之前的教程展示了如何自动构建管道。现在我们将手动构建一条pipeline：初始化每一个element并将它们连接起来。在此过程中，我们将学习：

• 什么是GStreamer元素以及如何创建一个。

• 如何将elements相互连接。

• 如何自定义element的行为(属性)。

• 如何监视bus的错误条件并从GStreamer messages 中提取信息。

2，自制 Hello World

将此代码复制到名为basic-tutorial-2.c文本文件中（或找到它 在您的GStreamer安装中）。

基础教程

#include <gst/gst.h>

#ifdef __APPLE__
#include <TargetConditionals.h>
#endif

int
tutorial_main (int argc, char *argv[])
{
  GstElement *pipeline, *source, *sink;
  GstBus *bus;
  GstMessage *msg;
  GstStateChangeReturn ret;

  /* Initialize GStreamer */
  gst_init (&argc, &argv);

  /* Create the elements */
  source = gst_element_factory_make ("videotestsrc", "source");
  sink = gst_element_factory_make ("autovideosink", "sink");

  /* Create the empty pipeline */
  pipeline = gst_pipeline_new ("test-pipeline");

  if (!pipeline || !source || !sink) {
    g_printerr ("Not all elements could be created.\n");
    return -1;
  }

  /* Build the pipeline */
  gst_bin_add_many (GST_BIN (pipeline), source, sink, NULL);
  if (gst_element_link (source, sink) != TRUE) {
    g_printerr ("Elements could not be linked.\n");
    gst_object_unref (pipeline);
    return -1;
  }

  /* Modify the source's properties */
  g_object_set (source, "pattern", 0, NULL);

  /* Start playing */
  ret = gst_element_set_state (pipeline, GST_STATE_PLAYING);
  if (ret == GST_STATE_CHANGE_FAILURE) {
    g_printerr ("Unable to set the pipeline to the playing state.\n");
    gst_object_unref (pipeline);
    return -1;
  }

  /* Wait until error or EOS */
  bus = gst_element_get_bus (pipeline);
  msg =
      gst_bus_timed_pop_filtered (bus, GST_CLOCK_TIME_NONE,
      GST_MESSAGE_ERROR | GST_MESSAGE_EOS);

  /* Parse message */
  if (msg != NULL) {
    GError *err;
    gchar *debug_info;

    switch (GST_MESSAGE_TYPE (msg)) {
      case GST_MESSAGE_ERROR:
        gst_message_parse_error (msg, &err, &debug_info);
        g_printerr ("Error received from element %s: %s\n",
            GST_OBJECT_NAME (msg->src), err->message);
        g_printerr ("Debugging information: %s\n",
            debug_info ? debug_info : "none");
        g_clear_error (&err);
        g_free (debug_info);
        break;
      case GST_MESSAGE_EOS:
        g_print ("End-Of-Stream reached.\n");
        break;
      default:
        /* We should not reach here because we only asked for ERRORs and EOS */
        g_printerr ("Unexpected message received.\n");
        break;
    }
    gst_message_unref (msg);
  }

  /* Free resources */
  gst_object_unref (bus);
  gst_element_set_state (pipeline, GST_STATE_NULL);
  gst_object_unref (pipeline);
  return 0;
}

int
main (int argc, char *argv[])
{
#if defined(__APPLE__) && TARGET_OS_MAC && !TARGET_OS_IPHONE
  return gst_macos_main ((GstMainFunc) tutorial_main, argc, argv, NULL);
#else
  return tutorial_main (argc, argv);
#endif
}

需要帮忙吗？

如果您需要帮助来编译此代码，请参阅为您的平台构建教程部分：Linux、Mac OS X或Windows，或在Linux上使用此特定命令：

gcc basic-tutorial-2.c -o basic-tutorial-2 `pkg-config --cflags --libs gstreamer-1.0`

如果您需要帮助来运行此代码，请参阅您平台的运行教程部分：Linux、Mac OS X[2]或Windows。

本教程打开一个窗口并显示一个测试模式，没有音频

所需库：gstreamer-1.0

3，工作流

这些 element 是GStreamer的基本构造单位。它们处理从source element(数据生产者)通过filter element流向sink element(数据消费者)的数据。

图1.示例管道

3.1，创建 element

我们将跳过GStreamer初始化，因为它与之前的教程相同：

  /* Create the elements */
  source = gst_element_factory_make ("videotestsrc", "source");
  sink = gst_element_factory_make ("autovideosink", "sink");

如本代码所示，如何使用gst_element_factory_make()新建一个element 。

第一个参数是要创建的element名，即插件名（基本教程14：方便的元素显示了一个 一些常见类型和基本教程10：GStreamer工具展示了如何 获取所有可用类型的列表）。

第二个参数是给这个特殊实例起的名称，在同一条pipeline中，必须是唯一的名称。如果你没有保留指针，给 element名可以方便你在以后检索它们（并且可以得到更有意义的调试输出）。但是，假如你传递NULL作为实例名，GStreamer也会自动为它初始化一个唯一的名称。

3.2，创建 pipeline

对于本教程，我们创建两个元素：videotestsrc 和 autovideosink。中间没有filter element，所以整个pipeline看起来就如下图：

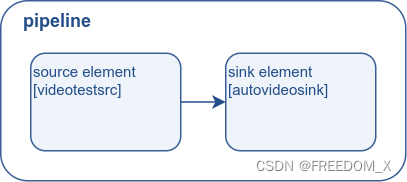

图2.本教程中构建的管道

Videotestsrc是一个按照制定pattern生成测试视频source element(它将生产数据)，这个插件在测试和教程中很好用，但通常并不会出现在真实的应用中。

autovideosink是一个在窗口中播放它接收到的图像的sink element(它将消费数据)，GStreamer包含有很多视频sink element，具体取决于操作系统，它们能够处理不同的图像格式，autovideosink将自动选择其中一个并实例话化，所以用户不需要担心平台兼容性问题。

  /* Create the empty pipeline */
  pipeline = gst_pipeline_new ("test-pipeline");

gst_pipeline_new()创建 pipeline，GStreamer中的所有元素在使用之前通常必须包含在一条pipeline 中，pipeline将负责一些时钟和消息功能。

  /* Build the pipeline */
  gst_bin_add_many (GST_BIN (pipeline), source, sink, NULL);
  if (gst_element_link (source, sink) != TRUE) {
    g_printerr ("Elements could not be linked.\n");
    gst_object_unref (pipeline);
    return -1;
  }

一条pipeline也是一个特殊的 bin，它是用于 包含其他elements。因此，适用于bin的所有方法也适用于pipeline。

在我们的例子中，我们调用gst_bin_add_many()来将elements添加到pipeline中（注意映射）。此函数接受一个要被添加到pipeline中的element列表，因为不确定列表长度所以需要以NULL结尾。添加单个element可以使gst_bin_add()。

然而，这些元素还没有相互联系。为此， 我们需要使用gst_element_link()。它的第一个参数是source， 第二个是destination。顺序很重要，因为链接必须按照数据流建立（即，从source elemnt到sink element）。请记住，只有 element 驻留在同一个bin中可以链接在一起，所以记得在之前将它们添加到pipeline中试图链接它们！

3.3，属性

GStreamer元素都是一种特殊的GObject，它是提供属性设施的实体。

大多数GStreamer元素都具有可自定义的属性：可以修改的命名属性以更改元素的行为（可写属性）或查询以了解元素的内部状态（可读属性）。

属性从g_object_get()中读取并写入用g_object_set()。

g_object_set()可以接受一个以NULL结束的属性名-属性值键值对列表，所以可以一次性设置多个属性。

这就是为什么属性处理方法具有g_前缀的原因。

回到上面的例子中，

  /* Modify the source's properties */
  g_object_set (source, "pattern", 0, NULL);

上面的代码行改变了videotestsrc的“pattern”属性， 它控制元素输出的测试视频类型。尝试不同的 值！

element 公开的所有属性的名称和可能值可以使用基本教程10：GStreamer工具或该元素的文档中描述的gst-inspect-1.0工具找到 （这里指的是videotestsrc）。

3.4，Error 监听

至此，我们已经构建和设置了整个管道，教程的其余部分与上一个非常相似，但我们将添加更多错误检查：

  /* Start playing */
  ret = gst_element_set_state (pipeline, GST_STATE_PLAYING);
  if (ret == GST_STATE_CHANGE_FAILURE) {
    g_printerr ("Unable to set the pipeline to the playing state.\n");
    gst_object_unref (pipeline);
    return -1;
  }

我们调用gst_element_set_state()，但是这次将检查状态改变的返回值。假如状态修改失败，将返回一个error值并进行相关退出处理，还有更多详细信息在基础教程3：动态管道中给出。

  /* Wait until error or EOS */
  bus = gst_element_get_bus (pipeline);
  msg =
      gst_bus_timed_pop_filtered (bus, GST_CLOCK_TIME_NONE,
      GST_MESSAGE_ERROR | GST_MESSAGE_EOS);

  /* Parse message */
  if (msg != NULL) {
    GError *err;
    gchar *debug_info;

    switch (GST_MESSAGE_TYPE (msg)) {
      case GST_MESSAGE_ERROR:
        gst_message_parse_error (msg, &err, &debug_info);
        g_printerr ("Error received from element %s: %s\n",
            GST_OBJECT_NAME (msg->src), err->message);
        g_printerr ("Debugging information: %s\n",
            debug_info ? debug_info : "none");
        g_clear_error (&err);
        g_free (debug_info);
        break;
      case GST_MESSAGE_EOS:
        g_print ("End-Of-Stream reached.\n");
        break;
      default:
        /* We should not reach here because we only asked for ERRORs and EOS */
        g_printerr ("Unexpected message received.\n");
        break;
    }
    gst_message_unref (msg);
  }

gst_bus_timed_pop_filtered() 等待执行结束并返回带有我们之前忽略的GstMessage。我们要求gst_bus_timed_pop_filtered() 返回时GStreamer 遇到错误条件或EOS，所以我们需要检查发生了哪一个，并在屏幕上打印一条消息（您的应用程序将可能想采取更复杂的行动）。

GstMessage是一个非常通用的结构，它可以传递几乎任何类型的信息。幸运的是，GStreamer提供了一系列消息的解析函数。

在这种情况下，一旦我们知道消息包含错误（通过使用 GST_MESSAGE_TYPE() 宏），我们可以使用 gst_message_parse_error() 返回GLib的GError结构和对调试有用的字符串。检查代码以了解如何这些被使用并在之后释放。

3.5，GStreamer bus

在这一点上，值得更正式地介绍一下GStreamer bus 。GStreamer bus它是负责将element生成的GstMessages 按顺序交付给应用程序和应用程序线程(这点很重要，因此GStreamer实际是在其他的线程中处理媒体流)的对象。

消息可以通过 gst_bus_timed_pop_filtered（）及其相关函数同步地从总线中提取，或者通过信号异步地提取（如在下一个教程中所示）。你的应用程序应该始终关注总线，以便被通知错误和其他与播放相关的问题。

其余的代码是清理序列，与基础教程1： Hello world！中的相同。

4，练习

如果您想练习，请尝试此练习：尝试在这条example pipeline的source和sink之间添加视频filter element，例如vertigotv，你需要创建它，将它加入pipeline，并将它和pipeline中的其他元素连接起来。

根据您的平台和可用插件，您可能会得到一个 “negotiation”错误，因为sink element 正在生产什么（更多关于基本教程6：媒体格式和Pad功能的协商）。在这种情况下你需要在filter 之后添加videoconvert（即构建一个4个元素的管道。更多关于 videoconvert在基本教程14：Handy elements）。

5，总结

本教程展示了：

• 如何使用gst_element_factory_make() 创建element

• 如何使用gst_pipeline_new()创建一个空的pipeline。

• 如何使用gst_bin_add_many()向pipeline中添加element。

• 如何使用gst_element_link()连接element。
