神经网络涉及的范围极其广，本章需要了解的推导我们正常给出，但一些附加的内容将以引用块给出，例如：

written by XDU微积冯

1. Feed-forward 前馈神经网络

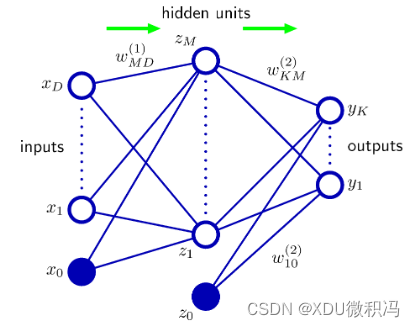

对于前馈神经网络的推导，我们以下图为样例：

首先，我们有输入变量$x_1,x_2,...,x_D$。hidden层的单元$j$可以由如下公式计算：
$$a_j=\sum _{i=1}^D{w}_{ji}^{(1)}{x}_i+w_{j0}^{(1)}=\sum _{i=0}^D{w}_{ji}^{(1)}{x}_i\text{\hspace{1em}(1)}$$

$$z_j=h(a_j)\text{\hspace{1em}(2)}$$

其中我们设$x_0=1$，$h(\cdot )$表示非线性激活函数(例如logistic sigmoid)。这样hidden layer的$M$个单元都可以计算得出。那么输出层的单元也可以通过类似方法得到：
$$a_k=\sum _{j=1}^M{w}_{kj}^{(2)}{z}_j+w_{k0}^{(2)}=\sum _{j=0}^M{w}_{kj}^{(2)}{z}_j\text{\hspace{1em}(3)}$$

$$y_k=\{\begin{array}{l}{a}_k,针对回归问题\\ \sigma (a_k)=\frac{1}{1+\exp (-a_k)},针对二分类\end{array}\text{\hspace{1em}(4)}$$

其中我们设$z_0=1$。这样我们整合(1)~(4)式，可以得到两层神经网络的前馈网络函数：
$$\begin{array}{rl}{y}_k(x\text{x}x,w\text{w}w)& =\sigma \left(\sum _{j=1}^M{w}_{kj}^{(2)}h\left(\sum _{i=1}^D{w}_{ji}^{(1)}{x}_i+w_{j0}^{(1)}\right)+w_{k0}^{(2)}\right)\\ & =\sigma \left(\sum _{j=0}^M{w}_{kj}^{(2)}h\left(\sum _{i=0}^D{w}_{ji}^{(1)}{x}_i\right)\right)\end{array}\text{\hspace{1em}(5)}$$
可以看到，两层神经网络之间使用了连续的非线性激活函数。这是因为线性激活函数的使用，会导致整个网络和一个无隐含层的线性变换等价。并且连续的性质使得网络参数变得可微。

并且，网络结构可以是稀疏的，并不一定要全连接(即求和时不需要包含上一次全部节点)，如卷积神经网络CNN。

2. Cost Function & 网络训练

2.1 损失函数

2.1.1 回归问题

对于回归问题，给定输入数据${x\text{x}x}_n(n=1,...,N)$，和目标变量$t_n$，我们的损失函数可以表示为
$$E(w\text{w}w)=\frac{1}{2}\sum _{n=1}^N\Vert y({x\text{x}x}_n,w\text{w}w)-t_n{\Vert }^2\text{\hspace{1em}(6)}$$
我们设目标变量$t$服从高斯分布，均值与$x\text{x}x$相关，由神经网络的输出确定，即
$$p(t|x\text{x}x,w\text{w}w)=\mathcal{N}(t|y(x\text{x}x,w\text{w}w),{\beta }^{-1})\text{\hspace{1em}(7)}$$
那么我们通过整个数据集 X = { x 1 , . . . , x N } X=\{\pmb{x_1},...,\pmb{x}_N \} X={x1​​x1​​​x1​,...,xxxN​}和其目标变量 t = { t 1 , . . . , t N } \pmb{t}=\{t_1,...,t_N \} ttt={t1​,...,tN​}(假设数据独立同分布)，可以构造似然函数
$$p(t\text{t}t|X,w\text{w}w,\beta )=\prod _{n=1}^{N}p(t_n|{x\text{x}x}_n,w\text{w}w,\beta )=\prod _{n=1}^N\mathcal{N}(t|y({x\text{x}x}_n,w\text{w}w),{\beta }^{-1})\text{\hspace{1em}(8)}$$
我们将似然函数取负对数，就有
− ln ⁡ p ( t ∣ X , w , β ) = β 2 ∑ n = 1 N { y ( x n , w ) − t n } 2 + N 2 ln ⁡ 2 π − N 2 ln ⁡ β = β 2 E ( w ) + N 2 ln ⁡ 2 π − N 2 ln ⁡ β (9) \begin{aligned} -\ln p(\pmb{t}|X,\pmb{w},\beta) &= \frac{\beta}{2}\sum_{n=1}^N\{y(\pmb{x}_n,\pmb{w})-t_n \}^2+\frac{N}{2}\ln 2\pi -\frac{N}{2}\ln \beta\\ &= \frac{\beta}{2}E(\pmb{w}) + \frac{N}{2}\ln 2\pi -\frac{N}{2}\ln \beta \end{aligned}\tag{9} −lnp(ttt∣X,www,β)​=2β​n=1∑N​{y(xxxn​,www)−tn​}2+2N​ln2π−2N​lnβ=2β​E(www)+2N​ln2π−2N​lnβ​(9)
其中与参数$w\text{w}w$有关的项就是平方和损失。我们可以通过最小化该损失得到最优的参数${w\text{w}w}_{ML}$。接着我们可以寻找$\beta$的最优值
∇ L ( β ) = 1 2 ∑ n = 1 N { y ( x n , w ) − t n } 2 − N 2 1 β = 0 1 β M L = 1 N ∑ n = 1 N { y ( x n , w ) − t n } 2 (10) \nabla L(\beta) = \frac{1}{2}\sum_{n=1}^N \{y(\pmb{x}_n,\pmb{w})-t_n \}^2 - \frac{N}{2}\frac{1}{\beta}=0 \\ \frac{1}{\beta_{ML}} = \frac{1}{N}\sum_{n=1}^N \{y(\pmb{x}_n,\pmb{w})-t_n \}^2\tag{10} ∇L(β)=21​n=1∑N​{y(xxxn​,www)−tn​}2−2N​β1​=0βML​1​=N1​n=1∑N​{y(xxxn​,www)−tn​}2(10)
对于多元目标变量$t\text{t}t$，我们也可以有类似推导，这里不再赘述。

根据式(4)，对于神经网络的输出$y_k=a_k$，在回归问题下，使用平方和损失有如下性质
$$\frac{\partial E}{\partial a_k}=y_k-t_k\text{\hspace{1em}(11)}$$

2.1.2 二分类和多分类

针对二分类，我们使用一元目标变量$t$表示类别，$t=1$表示类别$C_1$，$t=0$表示类别$C_2$。它使用sigmoid激活函数
$$y=\sigma (a)=\frac{1}{1+\exp (-a)}\text{\hspace{1em}(12)}$$
从而$0\le y(x\text{x}x,w\text{w}w)\le 1$。若$p(C_1|x\text{x}x)=y(x\text{x}x,w\text{w}w)$，则$p(C_2|x\text{x}x)=1-y(x\text{x}x,w\text{w}w)$。于是对于目标变量$t$，其类条件概率为
$$p(t|x\text{x}x,w\text{w}w)=y(x\text{x}x,w\text{w}w{)}^t(1-y(x\text{x}x,w\text{w}w){)}^{1-t}\text{\hspace{1em}(13)}$$
则对于数据集而言，似然函数可以表示为
$$p(t\text{t}t|X,w\text{w}w)=\prod _{n=1}^N{y}_n^{t_n}(1-y_n{)}^{t_n}\text{\hspace{1em}(14)}$$
损失函数(交叉熵损失)取为似然函数的负对数，即
E ( w ) = − ∑ n = 1 N { t n ln ⁡ y n + ( 1 − t n ) ln ⁡ ( 1 − y n ) } (15) E(\pmb{w}) = -\sum_{n=1}^N \{t_n\ln y_n + (1-t_n)\ln(1-y_n) \}\tag{15} E(www)=−n=1∑N​{tn​lnyn​+(1−tn​)ln(1−yn​)}(15)
针对多个独立二分类问题，类似地有类条件概率、损失函数如下
p ( t ∣ x , w ) = ∏ k = 1 K y k ( x , w ) t k ( 1 − y k ( x , w ) ) 1 − t k E ( w ) = − ∑ n = 1 N ∑ k = 1 K { t n k ln ⁡ y n k + ( 1 − t n k ) ln ⁡ ( 1 − y n k ) } (16) p(\pmb{t}|\pmb{x},\pmb{w}) = \prod_{k=1}^K y_k(\pmb{x},\pmb{w})^{t_k} (1-y_k(\pmb{x},\pmb{w}))^{1-t_k} \\ E(\pmb{w}) = -\sum_{n=1}^N\sum_{k=1}^K \{t_{nk} \ln y_{nk}+(1-t_{nk})\ln(1-y_{nk}) \}\tag{16} p(ttt∣xxx,www)=k=1∏K​yk​(xxx,www)tk​(1−yk​(xxx,www))1−tk​E(www)=−n=1∑N​k=1∑K​{tnk​lnynk​+(1−tnk​)ln(1−ynk​)}(16)
针对多分类问题，激活函数为softmax函数
$$y_k(x\text{x}x,w\text{w}w)=p(C_k|x\text{x}x)=\frac{\exp \left(a_k(x\text{x}x,w\text{w}w)\right)}{{\sum }_j\exp (a_j(x\text{x}x,w\text{w}w))}\text{\hspace{1em}(17)}$$
可见${\sum }_j{y}_j(x\text{x}x,w\text{w}w)=1$。损失函数可以表示为
$$E(w\text{w}w)=-\sum _{n=1}^N\sum _{k=1}^K{t}_{nk}\ln y_k({x\text{x}x}_n,w\text{w}w)\text{\hspace{1em}(18)}$$

2.2 局部二次近似

我们将损失函数在某点泰勒展开
$$E(w\text{w}w)\simeq E(\widehat{w\text{w}w})+(w\text{w}w-\widehat{w\text{w}w}{)}^{T}b\text{b}b+\frac{1}{2}(w\text{w}w-\widehat{w\text{w}w}{)}^{T}H(w\text{w}w-\widehat{w\text{w}w})\text{\hspace{1em}(19)}$$
使用其中的梯度信息寻找最优参数$w$。具体流程详见PPT，并非重点。

3. Backpropagation 反向传播

对于整个数据集而言，损失函数表达为各数据点的损失之和
$$E(w\text{w}w)=\sum _{n=1}^N{E}_n(w\text{w}w)\text{\hspace{1em}(20)}$$
对总体损失进行梯度下降会面临计算量大，数据冗余的问题，所以我们采用顺序梯度下降(也被称为在线梯度下降)
$${w\text{w}w}^{\tau +1}={w\text{w}w}^{\tau }-\eta \nabla E_n({w\text{w}w}^{\tau })\text{\hspace{1em}(21)}$$
现在，我们使用损失函数式(6)进行讨论。

对于一个前馈网络，我们可以由式(1)(2)得
$$\begin{gathered} a_j=\sum _i{w}_{ji}{z}_i \\ {z}_j=h(a_j)\text{\hspace{1em}(22)} \end{gathered}$$
其中我们省略了上标，即$z_i$表示上一层的输出(即本层输入)，$z_j$表示这一层的输出。

我们求损失函数$E_n$关于该层参数$w_{ji}$的导数，有：
$$\begin{array}{rl}\frac{\partial E_n}{\partial w_{ji}}& =\frac{\partial E_n}{\partial a_j}\frac{\partial a_j}{\partial w_{ji}}\\ & ={\delta }_j{z}_j\end{array}\text{\hspace{1em}(23)}$$
其中${\delta }_j=\frac{\partial E_n}{\partial a_j}$。由上式可得，想要求解(23)，我们只需要得到${\delta }_j$的值即可。

对于神经网络的输出层单元$y_k=a_k$，我们使用式(11)有
$${\delta }_k=\frac{\partial E_n}{\partial a_k}=y_k-t_k\text{\hspace{1em}(24)}$$
则对于输出层的上一层，我们有
$$\begin{array}{rl}{\delta }_j& =\sum _k\frac{\partial E_n}{\partial a_k}\frac{\partial a_k}{\partial a_j}\\ & =\sum _k{\delta }_k\cdot (h^{\prime }(a_j)w_{kj})=h^{\prime }(a_j)\sum _k{w}_{kj}{\delta }_k\end{array}\text{\hspace{1em}(25)}$$
式(25)就是反向传播的公式。我们可以通过此式继续求解$a_j$所在层的上一层，以此类推。

于是反向传播的4个步骤可以表述为

1. 对网络的一个输入${x\text{x}x}_n$，先通过正向传播，计算出所有的激活$z_j$；
2. 用公式(24)计算所有输出单元的${\delta }_k$；
3. 使用式(25)反向传播，获得所有hidden单元的${\delta }_j$；
4. 使用式(23)计算所有权重的导数。

最终我们可以用式(21)作每一轮的更新，迭代求得最优解。

4. 神经网络的正则化

对神经网络的正则化有多种方式。

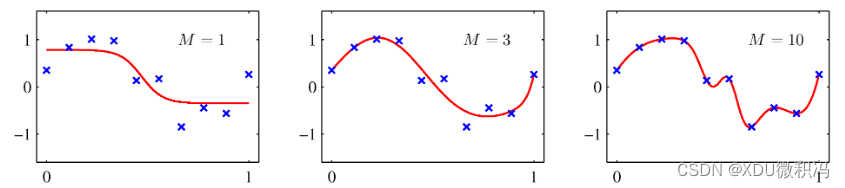

神经网络的输入层和输出层通常由数据维度和目标变量维度决定，但中间的hidden layer的维度(或称隐含单元数量)M则是可调节的超参数。我们可以通过调节M的具体值来提升模型的泛化性能，如下图所示：

当然，我们有其他的方式来提升神经网络模型的泛化能力，以避免过拟合。

4.1 权值衰减及其变式

一个简单且常用的方法就是在损失函数上加入正则化项
$$\tilde{E}(w\text{w}w)=E(w\text{w}w)+\frac{\lambda }{2}{w\text{w}w}^{T}w\text{w}w\text{\hspace{1em}(26)}$$
该式被称为权值衰减(weight decay)。权值衰减的正则化项(第二项)可以表示为权值$w\text{w}w$上的零均值高斯先验分布的负对数。权值衰减的局限是它与网络映射的确定缩放性质不相容。

什么是网络映射的缩放性质？

考虑简单的两层网络
$$\begin{gathered} z_j=h\left(\sum _i{w}_{ji}{x}_i+w_{j0}\right) \\ {y}_k=\sum _j{w}_{kj}{z}_j+w_{k0}\text{\hspace{1em}(27)} \end{gathered}$$
假设我们对输入变量进行线性变换，形式为
$$x_i\to {\tilde{x}}_i=a{x}_i+b\text{\hspace{1em}(28)}$$
为使网络给出的映射不发生变化，我们可以对权重作如下变化
$$\begin{gathered} w_{ji}\to {\tilde{w}}_{ji}=\frac{1}{a}{w}_{ji} \\ {w}_{j0}\to {\tilde{w}}_{j0}=w_{j0}-\frac{b}{a}\sum _i{w}_{ji}\text{\hspace{1em}(29)} \end{gathered}$$
类似地，针对输出变量进行线性变换，我们也可以通过对权重进行变换而使网络的映射不发生变化：
$$y_k\to {\tilde{y}}_k=c{y}_k+d\text{\hspace{1em}(30)}$$

$$\begin{gathered} w_{kj}\to {\tilde{w}}_{kj}=c\cdot w_{kj} \\ {w}_{k0}\to {\tilde{w}}_{k0}=c{w}_{k0}+d\text{\hspace{1em}(31)} \end{gathered}$$

在每次线性变换时，我们都修改了权重$w$的数值，这会使得权值衰减的正则化项发生变化，不满足映射的不变性。于是我们要优化权值衰减的表达式，使之满足这种不变性。这样的正则化项为
$$\frac{{\lambda }_1}{2}\sum _{w\in {\mathcal{W}}_1}{w}^2+\frac{{\lambda }_2}{2}\sum _{w\in {\mathcal{W}}_2}{w}^2\text{\hspace{1em}(32)}$$
其中${\mathcal{W}}_1,{\mathcal{W}}_2$分别表示第一层权重和第二层权重。我们可以通过对参数$\lambda$进行线性变换而使正则化项不变。

式(32)就是权值衰减的一个变式，它则对应于下面形式的先验概率分布
$$p(w\text{w}w|{\alpha }_1,{\alpha }_2)\propto \exp \left(-\frac{{\alpha }_1}{2}\sum _{w\in {\mathcal{W}}_1}{w}^2-\frac{{\alpha }_2}{2}\sum _{w\in {\mathcal{W}}_2}{w}^2\right)\text{\hspace{1em}(33)}$$
但是，这个形式的先验概率首先不能够被归一化，其次会给正则化系数的选择带来困难。

4.2 早停止

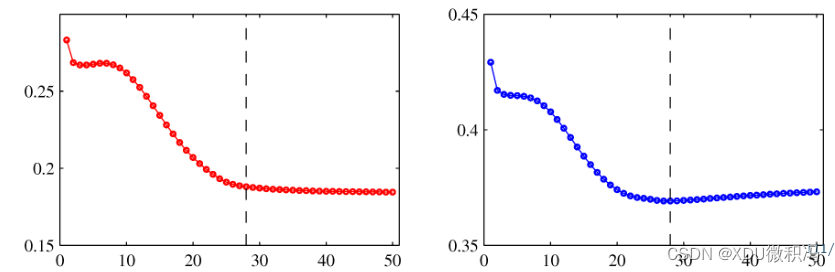

因为非线性网络模型的训练对应于误差函数的迭代减小，而误差函数是针对训练集定义的，且随优化算法的迭代逐渐减小(或不增)。但对于验证集数据上的损失，通常随着优化算法迭代先减小后增大，如下图所示：

早停止是指训练过程可以在关于验证集误差最小的点停止，这样可以得到一个泛化性能最强的模型。

4.3 不变性 Invariances

在许多模式识别的应用中，对于输入变量的一系列变换，模型的预测结果不应该发生变化，或者说应具有不变性。例如手写数字识别的分类问题中，图像的类别应与图片中数字的位置和大小无关，尽管位置和大小的变换会导致图片像素值发生巨大变化。

如果可以获得足够多的训练模式(即包含足够多表示各种变换的效果的样本)，那么可调节的模型(例如神经网络)可以学习到不变性。但实际中训练样本受限，我们必须有其他方法来让这些模型学习不变性。具体的方法有：

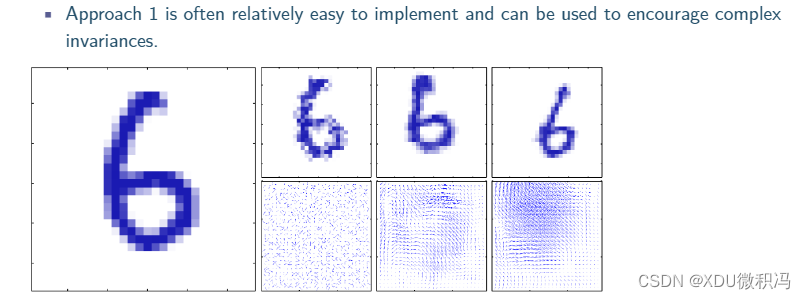

1. 复制训练模式，同时根据要求的不变性进行变换，对训练集进行扩展。例如在手写数字识别数据集中，把每个样本复制多次，在对每个复制的样本执行不同的平移操作。

   评价：简单、可以用来处理复杂的不变性

2. 为误差函数加上一个正则化项，用以惩罚当输入变换时，输出发生的改变。这引出了切线传播方法。

   评价：保持了数据集不变性，给误差函数加了正则化项。

切线传播方法概述：

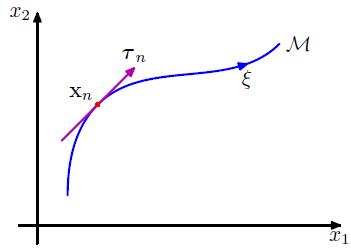

对于一个特定输入向量${x\text{x}x}_n$，考虑变换产生的效果。假设变换是连续的(例如平移和旋转)，那么变换的模式会扫过D维输入空间的一个流形$\mathcal{M}$。例如当D=2时，有如下图所示

假设变换由单一参数$\xi$控制(例如$\xi$可能是旋转的角度)，那么被${x\text{x}x}_n$扫过的子空间$\mathcal{M}$是一维的，并且以$\xi$为参数。将此变换作用于${x\text{x}x}_n$上产生的向量设为$s\text{s}s({x\text{x}x}_n,\xi )$，且$s\text{s}s({x\text{x}x}_n,0)={x\text{x}x}_n$。那么曲线$\mathcal{M}$的切线就由方向导数$\tau \text{τ}\tau =\frac{\partial x\text{x}x}{\partial \xi }$给出，且点${x\text{x}x}_n$处有
$${\tau \text{τ}\tau }_n=\frac{\partial s\text{s}s({x\text{x}x}_n,\xi )}{\partial \xi }{|}_{\xi =0}\text{\hspace{1em}(34)}$$
输入变量变换后，输出通常会发生改变，输出单元k关于$\xi$的导数为
$$\frac{\partial y_k}{\partial \xi }{|}_{\xi =0}=\sum _{i=1}^D\frac{\partial y_k}{\partial x_i}\frac{\partial x_i}{\partial \xi }{|}_{\xi =0}=\sum _{i=1}^D{J}_{ki}{\tau }_i\text{\hspace{1em}(35)}$$
其中$J_{ki}$是Jacobian矩阵的第(k,i)个元素。我们惩罚输出的这种改变，于是在损失函数上加入正则化项
$$\tilde{E}=E+\lambda \Omega \text{\hspace{1em}(36)}$$
$\lambda$为正则化系数，且
$$\Omega =\frac{1}{2}\sum _n\sum _k{\left(\frac{\partial y_k}{\partial \xi }{|}_{\xi =0}\right)}^2=\frac{1}{2}\sum _n\sum _k{\left(\sum _{i=1}^D{J}_{nki}{\tau }_{ni}\right)}^2\text{\hspace{1em}(37)}$$

3. 抽取在所要求的变换下不发生改变的特征，这使得不变性被整合到与处理过程中，任何使用这些特征作为输入的模型就会具有这些不变性。

   评价：对于数据集没有包含的变换，可以正确地进行外插(即只需要扩展特征向量即可)。

4. 把不变性的性质整合到神经网络的构建中，或者对于相关向量机的方法，整合到核函数中。例如，通过使用局部接收场和共享权重的CNN算法。

5. Jacobian矩阵和Hessian矩阵

Jacobian矩阵可以求解网络输出关于网络输入的导数，Hessian矩阵计算的是误差函数的二阶导数。由于式(35)(37)使用了前者，故我们简要推导一下Jacobian矩阵的公式。而对于Hessian矩阵，它的计算有多种方法(对角近似、外积近似、有限差、精确计算)，内容较多且不在考察范围内，且建议有时间可以看看PPT，本文不再赘述。

Jacobian矩阵的元素值是网络输出关于输入的导数
$$J_{ki}=\frac{\partial y_k}{\partial x_i}\text{\hspace{1em}(38)}$$

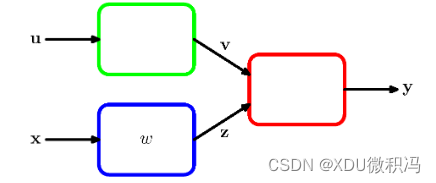

这个矩阵的用处非常大。例如我们想关于下图的参数$w$，最小化误差函数$E$，那么误差函数的导数为

$$\frac{\partial E}{\partial w}=\sum _{k,j}\frac{\partial E}{\partial y_k}\frac{\partial y_k}{\partial z_j}\frac{\partial z_j}{\partial w}\text{\hspace{1em}(39)}$$
其中Jacobian矩阵出现在中间项。

其次，由于Jacobian矩阵度量了输出对于每个输入变量改变的敏感性(由于计算的是导数)，因此它可以估计输入变量的误差$\Delta x_i$对于输出误差$\Delta y_k$的贡献
$$\Delta y_k=\sum _i\frac{\partial y_k}{\partial x_i}\Delta x_i\text{\hspace{1em}(40)}$$

可以看到，Jacobian矩阵是关于输入向量的矩阵，故对于新的输入向量，Jacobian矩阵要重新计算。可通过反向传播算法计算：
$$\begin{array}{rl}{J}_{ki}=\frac{\partial y_k}{\partial x_i}& =\sum _j\frac{\partial y_k}{\partial a_j}\frac{\partial a_j}{\partial x_i}\\ & =\sum _j{w}_{ji}\frac{\partial y_k}{\partial a_j}\end{array}\text{\hspace{1em}(41)}$$
其中的求和式作用于所有向单元i发送链接的单元j上($a_j$是与$x_i$有连接的，下一层中的单元，由于$x_i$位于输入层，则$a_j$是第一个隐含层的单元)。我们可以用式(25)来进一步计算

$$\begin{array}{rl}\frac{\partial y_k}{\partial a_j}& =\sum _l\frac{\partial y_k}{\partial a_l}\frac{\partial a_l}{\partial a_j}\\ & =h^{\prime }(a_j)\sum _l{w}_{lj}\frac{\partial y_k}{\partial a_l}\end{array}\text{\hspace{1em}(42)}$$
其中$a_l$又是$a_j$所在隐含层的下一层中的单元。这样通过不断地递归，可以求得Jacobian矩阵的值。
