STM32CubeMX下环境搭建及编程烧录

1、STM32CubeMX的安装

2、固件库的安装

3、利用STM32CubeMX创建工程

4、填写main函数

5、烧写与硬件实现

六、总结

1、STM32CubeMX的安装

参考一下博客

https://blog.youkuaiyun.com/qq_43279579/article/details/11221319

2、固件库的安装

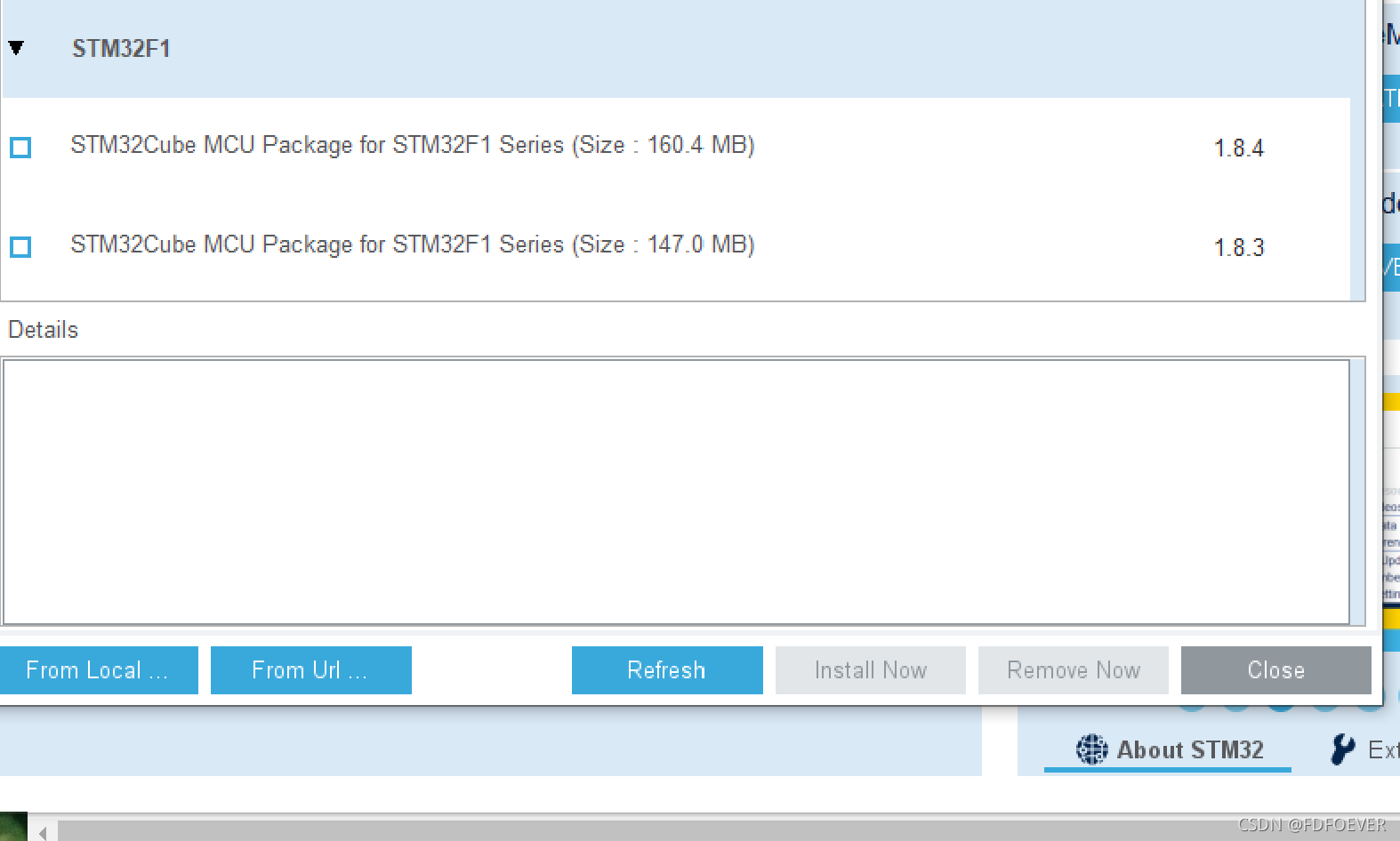

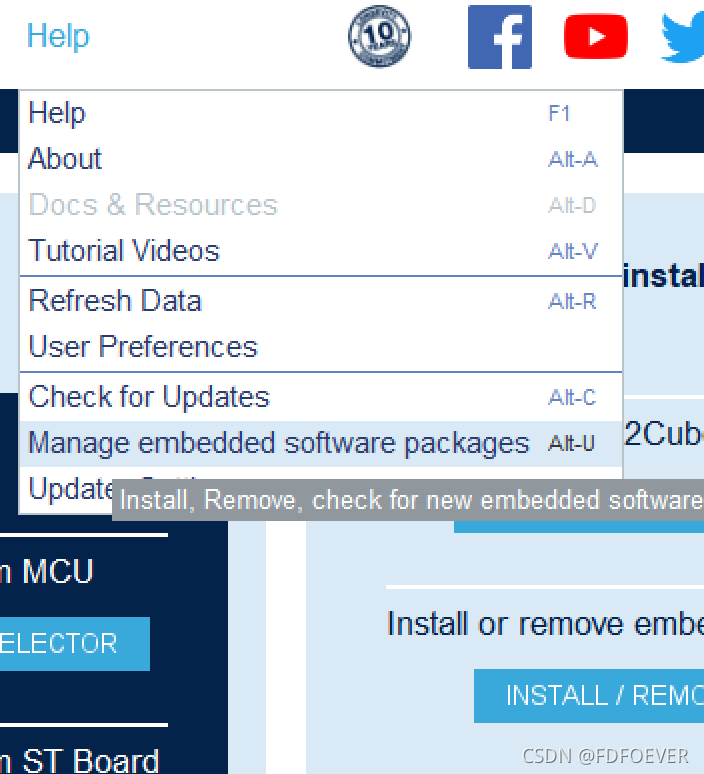

点击 Help -> Manage embedded software paclages

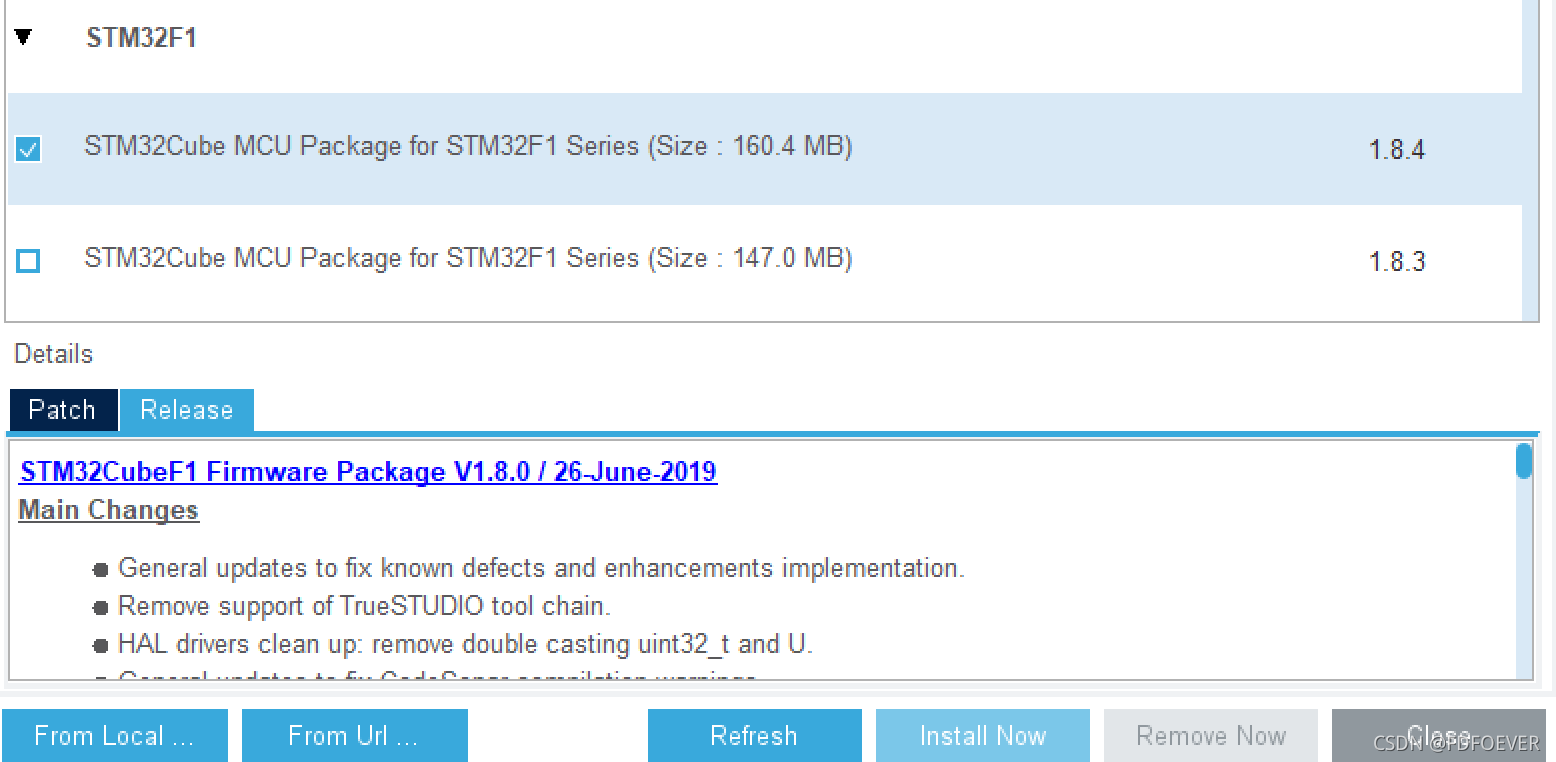

选择最新的1.8.4，再点击install Now

下载完后关闭页面

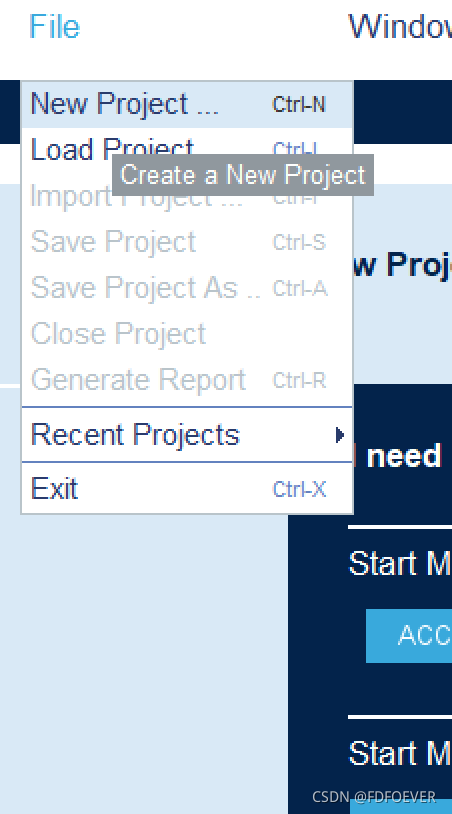

3、创建工程

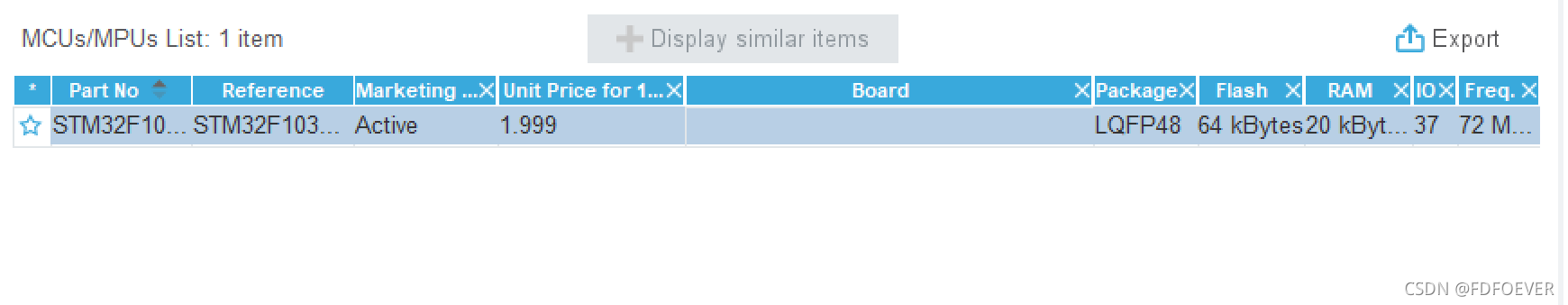

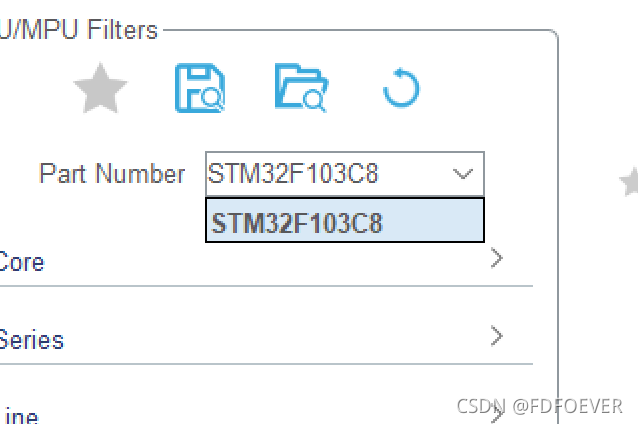

左上角有一个part number,我选的是STM32103C8

双击这个界面

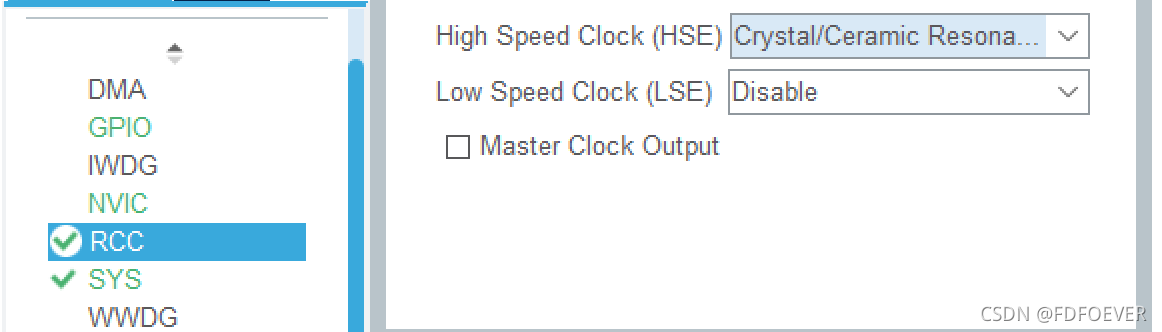

回到system core点击RCC，在右边第一个界面选择Crystal/Ceramic Resona

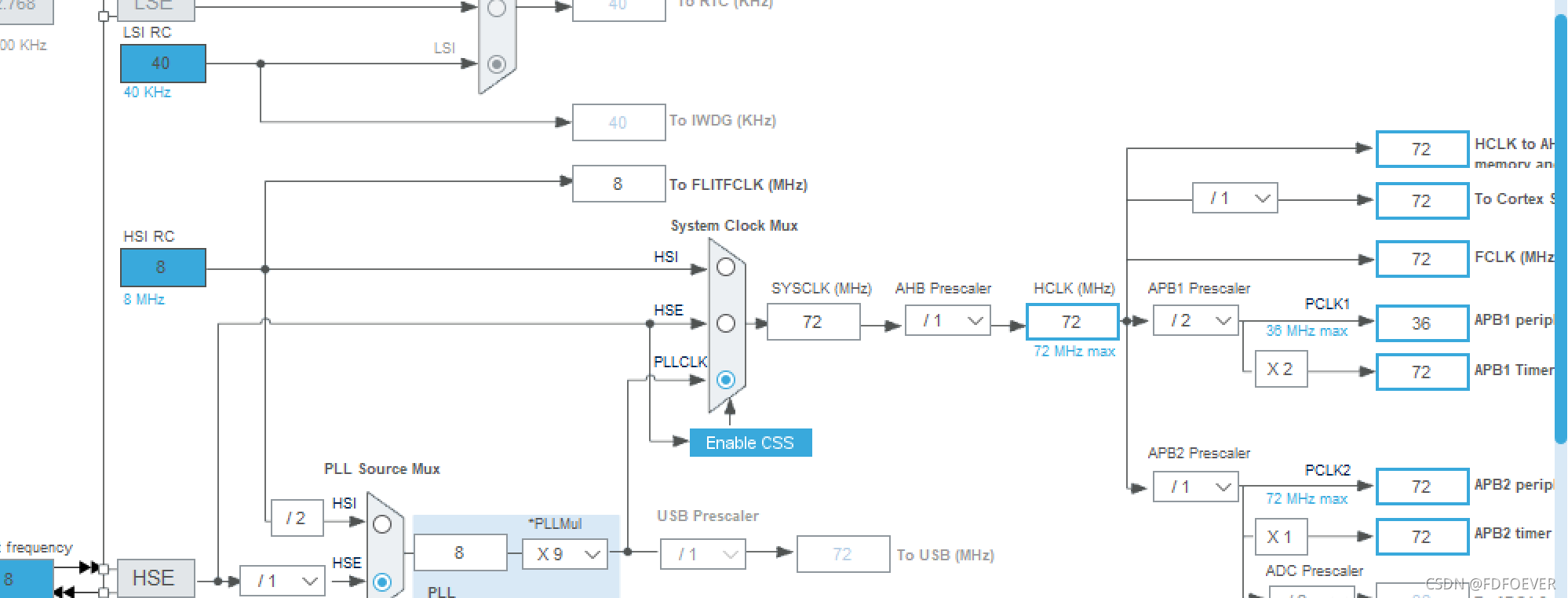

下图从左到右依次修改，先选择HSE(第一个蓝点) ，再选择PLLCLK（第二个蓝点），最后将APB1 Prescaler改为/2

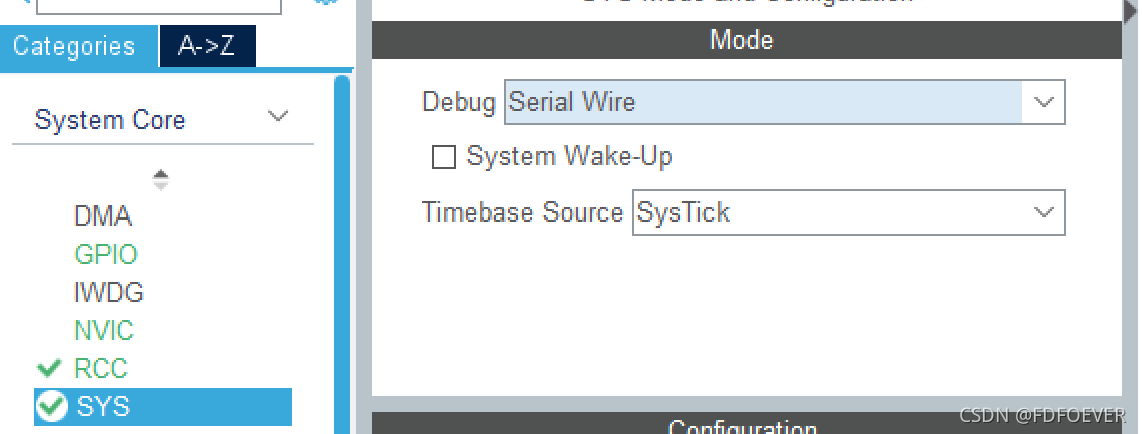

回到system core,点击SYS，将Debug改为serial Wire

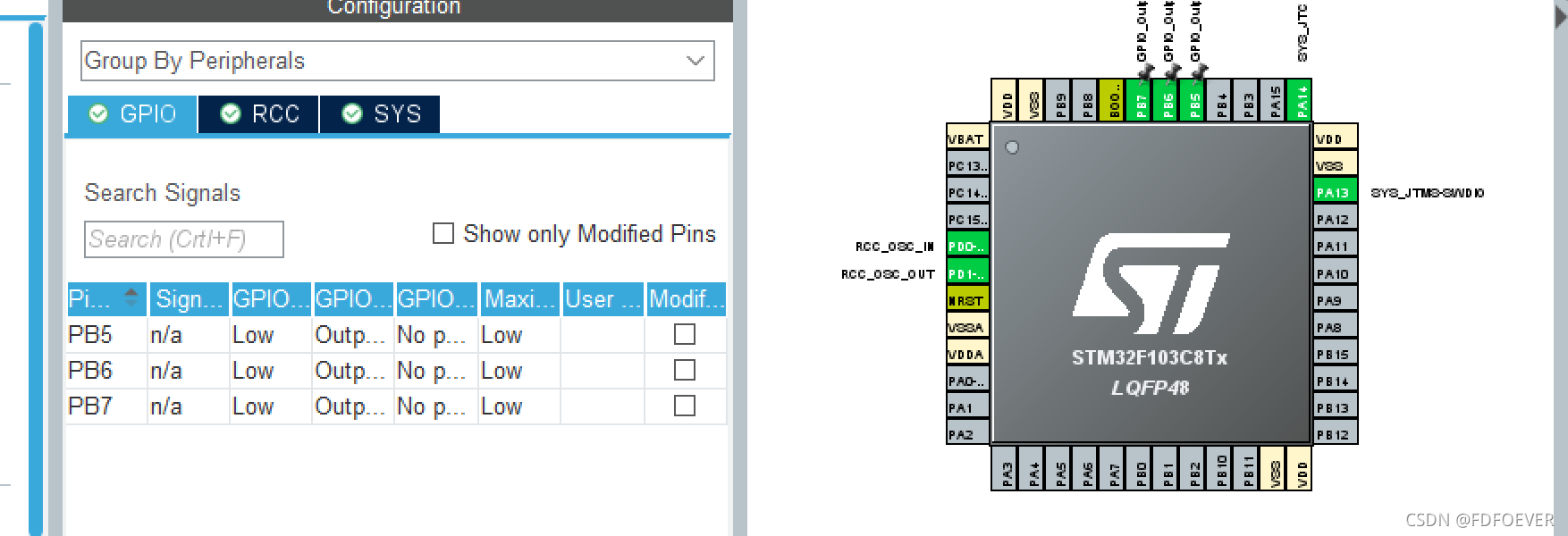

GPIO 设置，在右边图中找到 LED 灯对应引脚，选择 GPIO_Output，这里我选的PB5、PB5、PB7为LED的端口

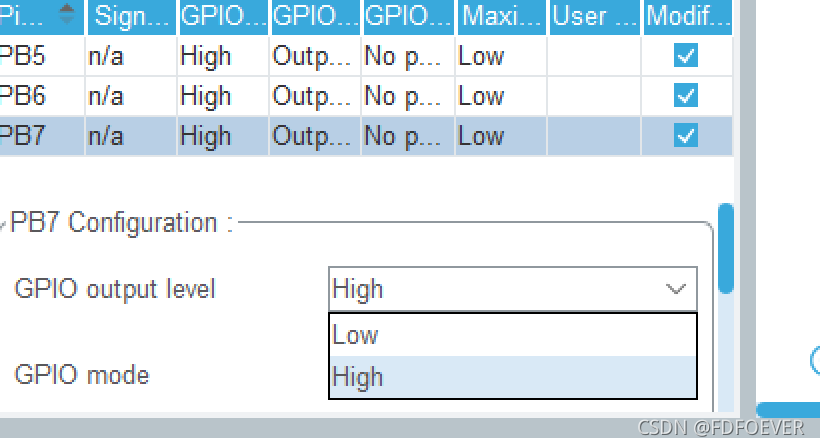

在GPIO output level将三个都改为high

代码生成

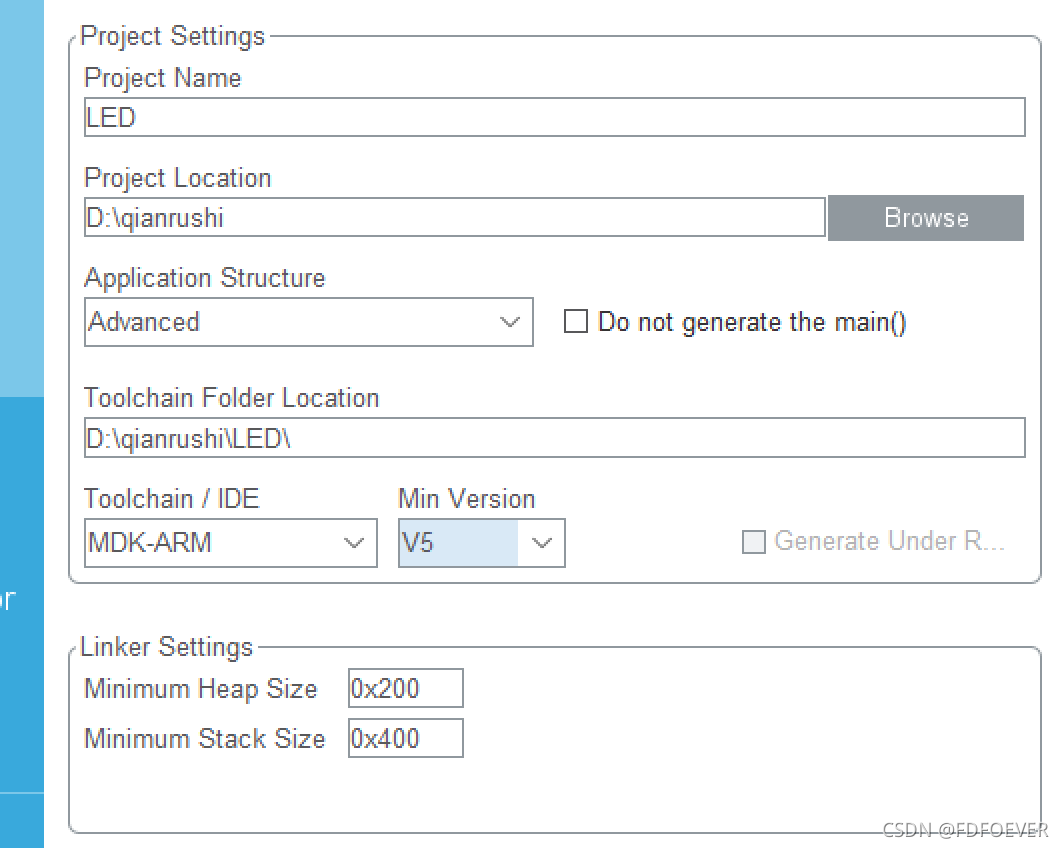

在project manager下输入项目名和项目路径，选择应用的 IDE 开发环境 MDK-ARM V5

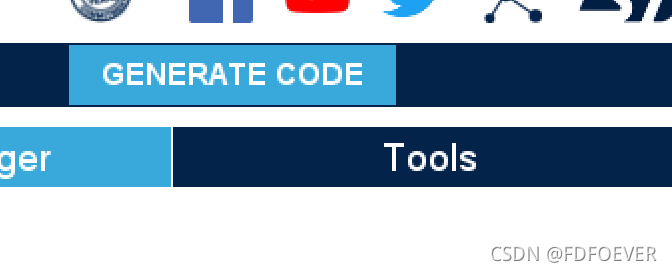

点击GENERATE CODE生成



填写main函数

打开文件进入main.c程序，

打开文件我们会发现main函数里只有一些初始化，并没有主要的程序，while（1）里面是空的，这时候需要我们来添加代码

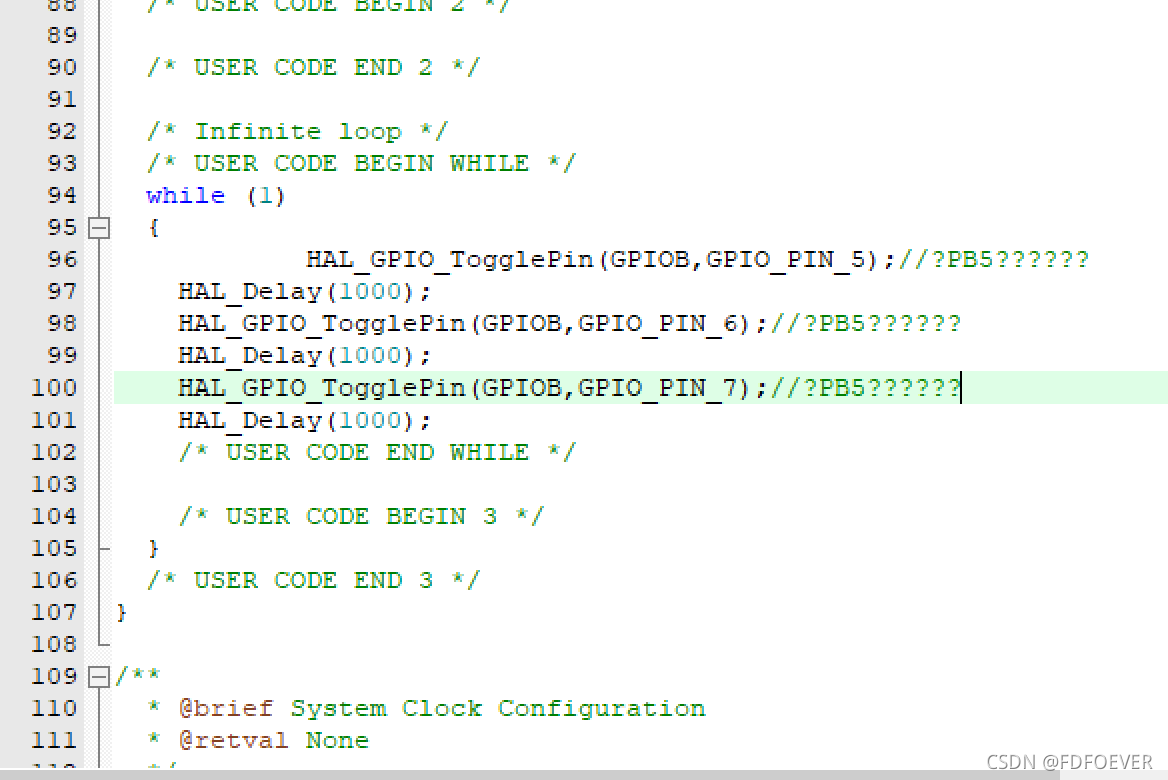

 下面添加三个流水灯交替闪烁的代码

 HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);//?PB5??????
		HAL_Delay(1000);
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_6);//?PB5??????
		HAL_Delay(1000);
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_7);//?PB5??????
		HAL_Delay(1000);

延时函数（HAL_Delay）
函数原型： void HAL_Delay (__IO uint32_t Delay)
参数说明：Delay表示所要延时的时间大小，单位是毫秒
写管脚函数（HAL_GPIO_WritePin）
函数原型：void HAL_GPIO_WritePin (GPIO_TypeDef * GPIOx, uint16_t
GPIO_Pin, GPIO_PinState PinState)
参数说明：
GPIOx: 管脚组（x的取值为A~G）
GPIO_Pin: 管脚编号（x的取值为0~15）
PinState: 管脚的状态（取值为GPIO_BIT_RESET表示0， GPIO_BIT_SET表示1）

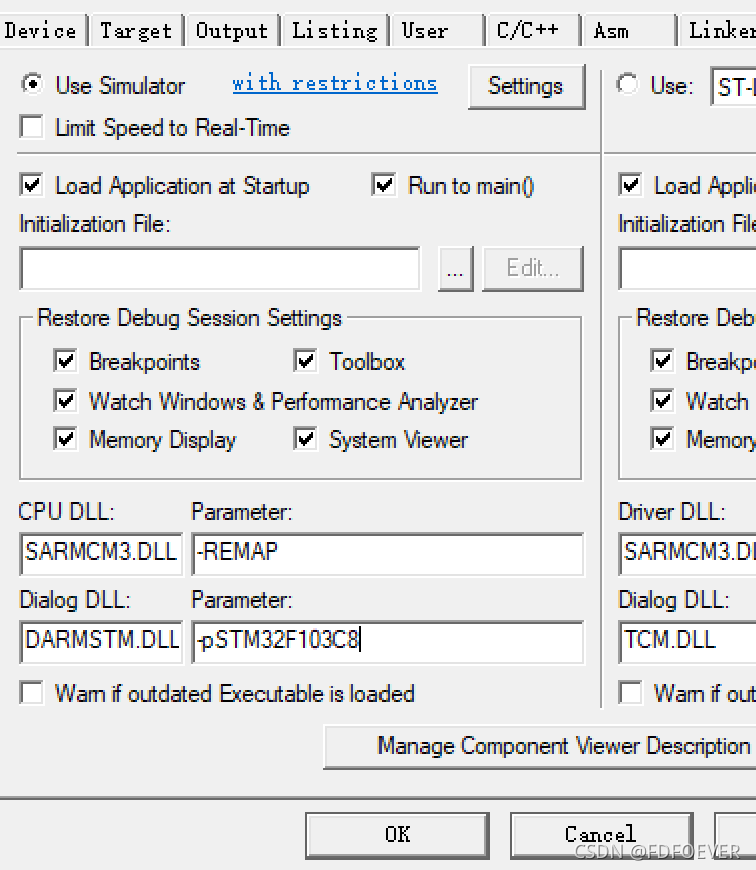

点开debug将Dialog.DLL下改为DARMSTM.DLL，Parameter下改为-pSTM32F103C8

配置好后，点击Debug

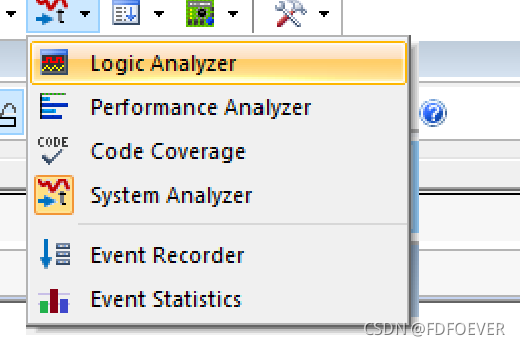

点击下图所示按键

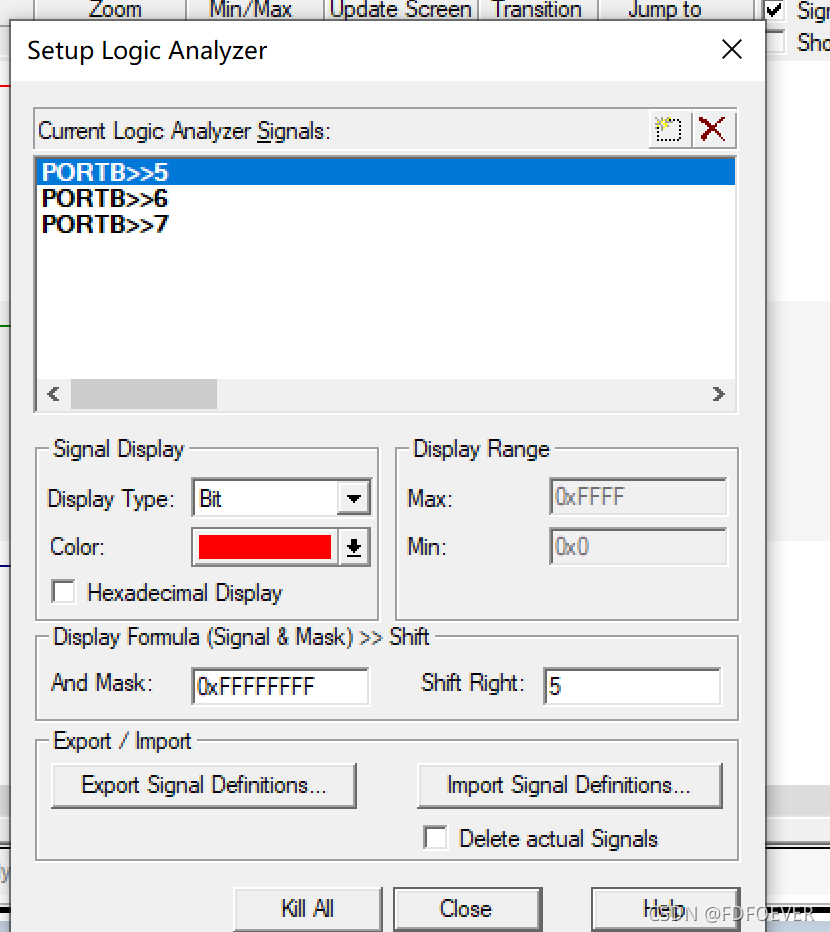

点击左上角setup，弹出对话框，添加需要查看的波形的的引脚，点击右上角的添加输入

输入GPIOx_IDR.y

x为选择的GPIO口号

y为选择的引脚号。

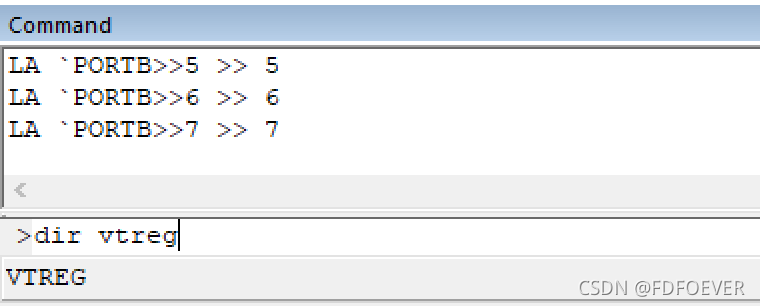

 在VTREG界面输入dir vtreg

 将Command里的地址输入，同时在Display type选择bit



 如图则表明成功



五、烧录与硬件实现

点击开始编程

运行效果如图



 六、总结

本次实验总的来说要比上次用寄存器实现要简单，用STM32CubeMX来编程省了不少的时间。
