电梯IC控制器多奥安装手册

梯控层控设备施工范围和内容

一、            影响施工费用的因素

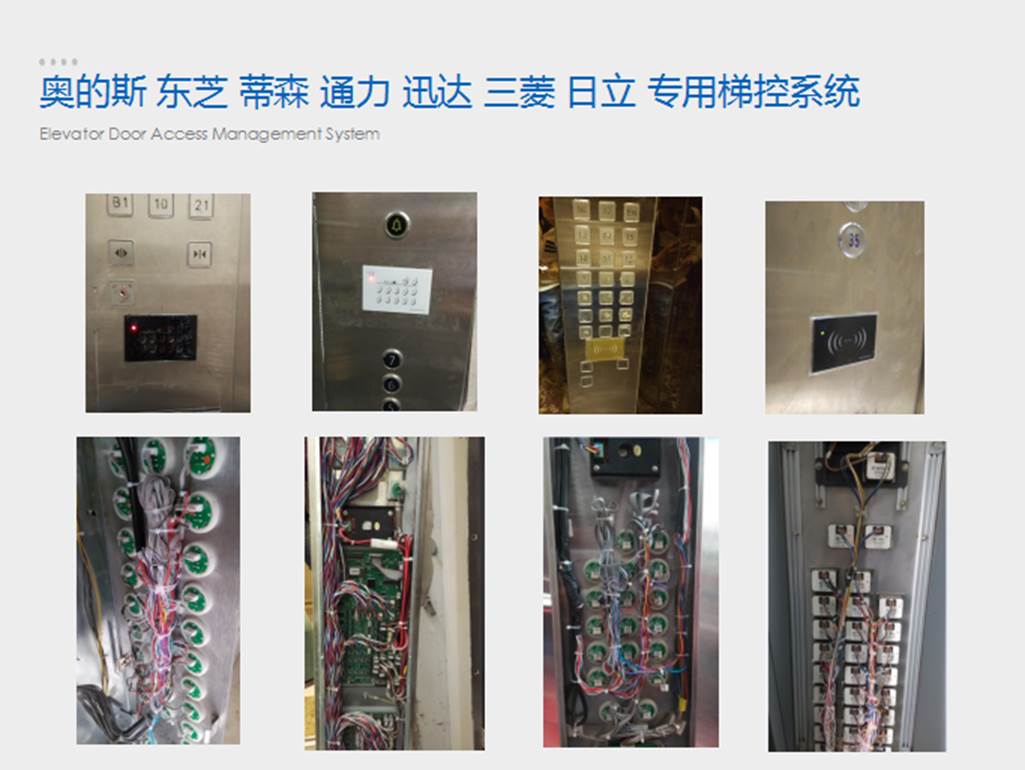

1、电梯品牌、型号以及对与梯控设备的对接工艺要求

2、电梯轿顶结构，轿顶到操纵箱的布线路由，对布线过程的难度要求

3、操纵箱的结构，对读卡器的开孔难度、安装要求。

4、控制楼层按键的多少，以及楼层按键信号的接线方式

5、其它现场配合条件，如配合人员的配合度、施工连续性、取电、安装位置的可操作性等。

6、安装完毕后对现场管理人员的培训人次等

二、            施工工艺和范围

1、主控设备在轿顶在不影响电梯检修人员日常电梯维护及维修作业的位置可靠牢固的安装固定

2、轿厢内读头安装固定，在满足安装条件下采用专用设备开孔嵌入式安装，达到一体化效果

3、主控设备到读头、主控设备到电梯之间的连线布线，以及梯控设备取电（原则在轿顶取220V电源，如需要从机房取电需另外核算费用）

4、如客户选择消防联动以及联网方式，则还包括消防信号接入、联网线缆接入的安装，但原则上不包活消防线缆、联网线缆的布设，消防信号以及联网线缆均需客户提供到指定位置。

5、安装完毕后保期（一年）内的免费质保服务，终身提供软件免费升级、硬件质保服务只收取相应材料费。

一、工具包。

主工具：手砂轮、螺丝刀（平口大、平口中、平口小、十字中、十字小各一把）、美工刀、剪刀、剥线钳、专用压线钳、老虎钳、小扳手、小套筒、万用表、多奥电梯管理卡、测试卡。

辅件：螺丝、螺帽、垫圈、塑料板、电源线、楼层线、扎线带、电工胶布、测试线、创可贴。

二、装前检查。

1、检查电梯外观是否完整。

2、按所有按键，检查按键是否点亮、有效，并让电梯运行一次。

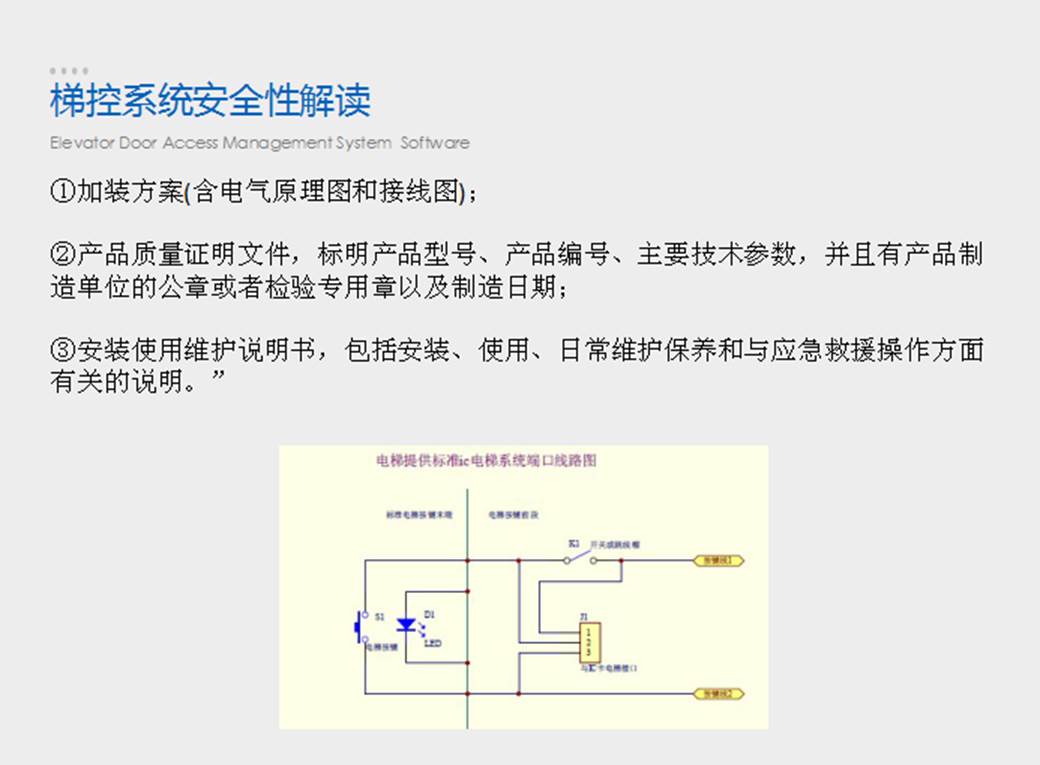

三、安装前的测试。

A、要保持电梯按键可按亮。如在电梯停止状态，按键是无电信号的。

B、如已安装了电梯IC控制器的电梯，测量方法不能完全按现在方法。

C、国产杂牌梯，测量出的两根信号线是对的，但线序可能每层都不一样。

D、有些电梯使用的是三线制，原理一样。

四、安装

A、尽可能将电梯停在最低楼层。

B、使用钥匙打开COP面板。

C、将电梯打到停止或检修状态。

五、开孔及固定。

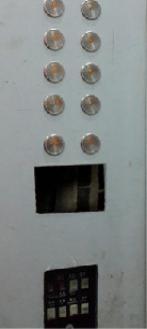

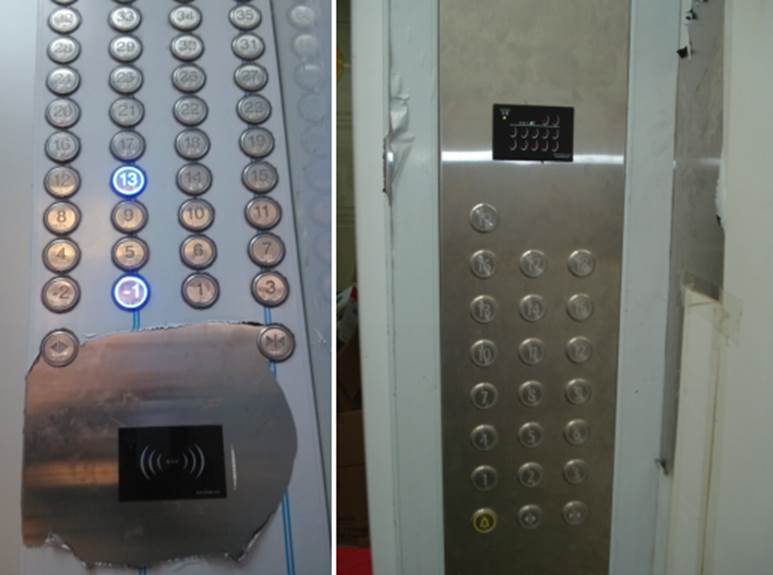

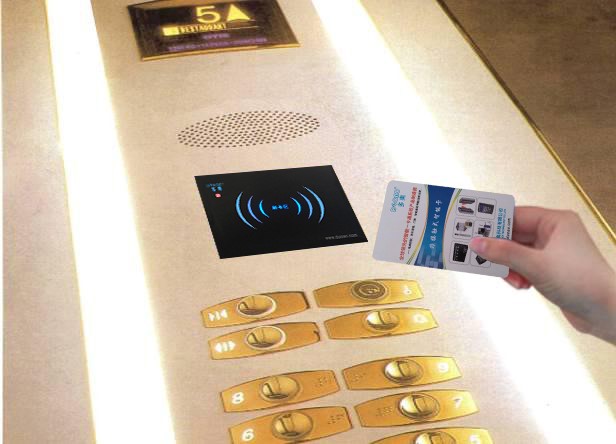

A、戴上3M防护镜，使用角磨机，沿不干胶贴纸边缘切孔、刷卡尺寸为88*55。

二维码开孔尺寸为：86.5*68.5mm

目的1：切下不干胶贴纸覆盖区。目的2：方孔取下后，在方孔水平中间线位置开两个小耳朵，并用角磨机对边缘进行清理，保证平滑，保证不锈钢读卡支架能顺利、平整放入。

特别注意：毛刺的处理

B、固定不锈钢支架和亚克力刷卡区。

C、固定刷卡读头到支架上。保证读头和垫片之间有双面胶层隔离。

D、取消轿顶电源，恢复电梯正常状态。

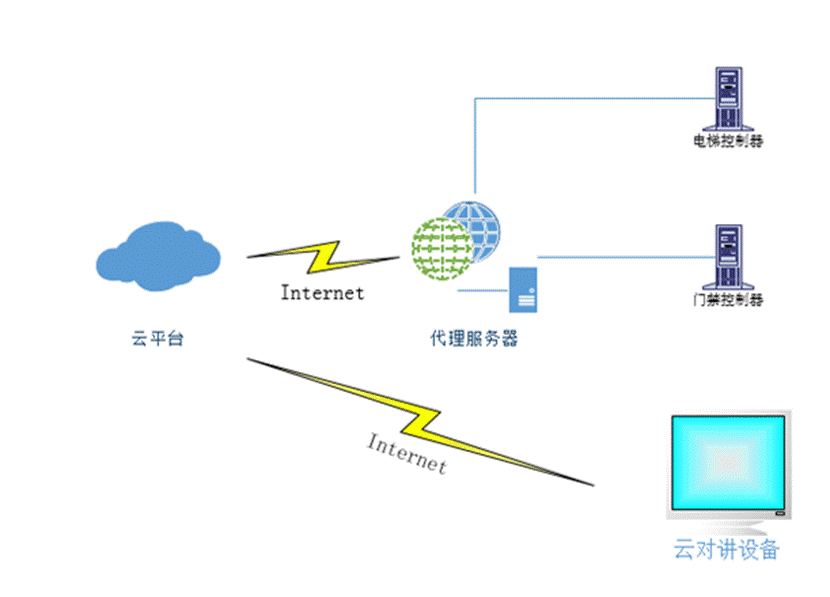

• 组网

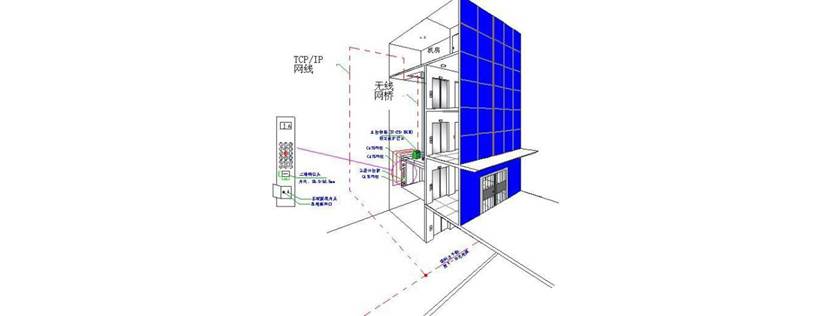

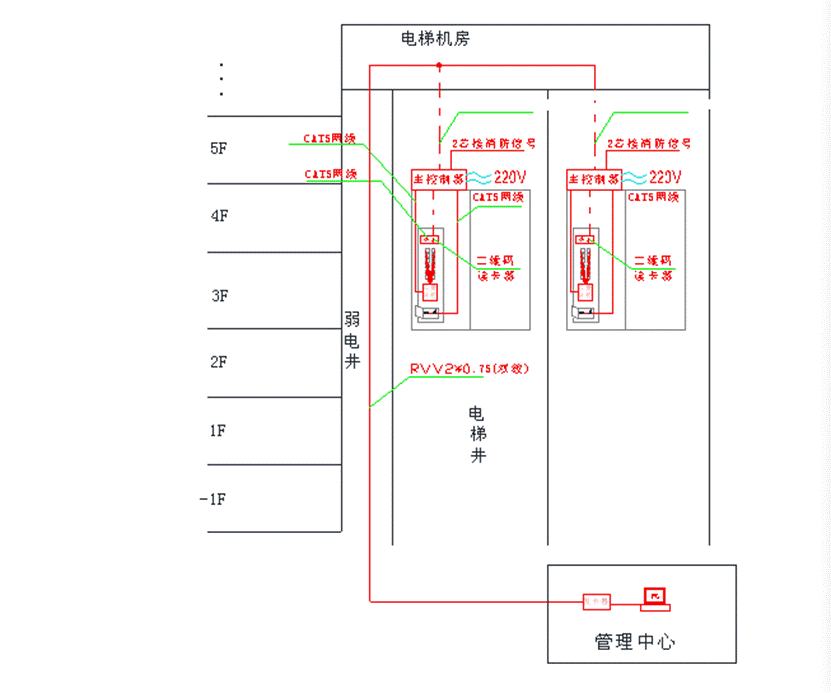

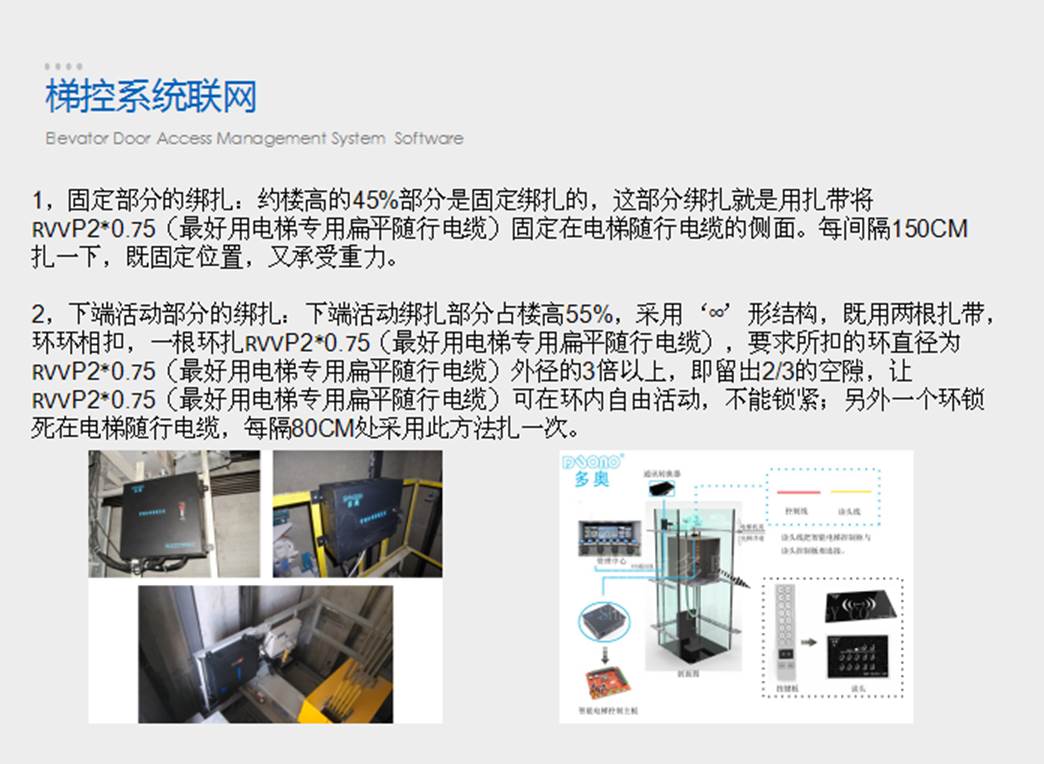

电梯布线

示意图

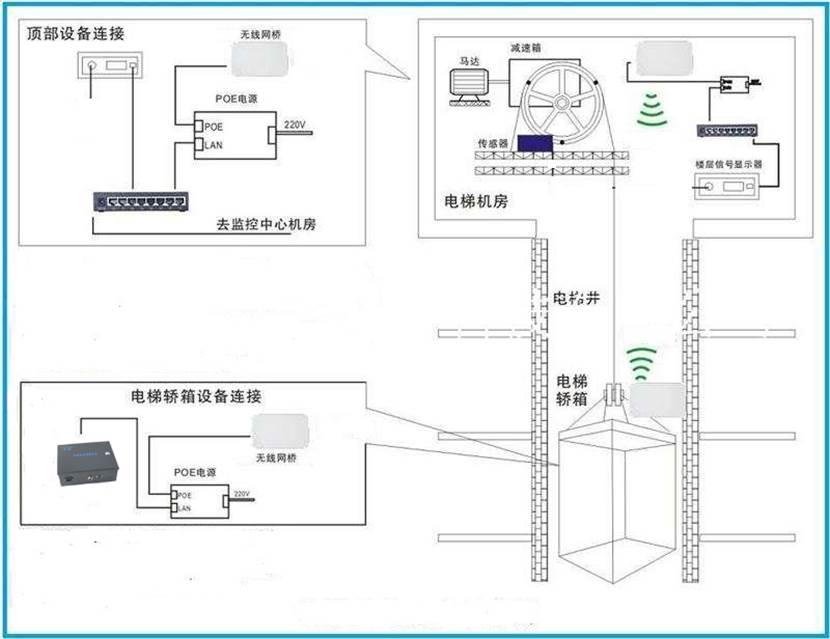

无线组网 -无线网桥

七、梯控一卡通软件安装
