1.管线技术（Pipeline，流水线）

可视化管线(Visualization Pipeline)：将原始数据加工成图形数据的过程。
图形管线(Graphics Pipeline)：图形数据加工为我们所看到的图像的过程。

2.TVTK的管线

这里写图片描述

3. 用TVTK工具观察管线

from tvtk.api import tvtk
from tvtk.tools import ivtk
from pyface.api import GUI

s = tvtk.CubeSource(x_length=1.0, y_length=2.0, z_length=3.0)
m = tvtk.PolyDataMapper(input_connection=s.output_port)
a = tvtk.Actor(mapper=m)

# 创建一个带Crust（Python Shell）的窗口
gui = GUI()
win = ivtk.IVTKWithCrustAndBrowser()
win.open()
win.scene.add_actor(a)

# 开始界面消息循环
gui.start_event_loop()

这里会有一个bug，导致dialog子窗口与主窗口分离。
可以用以下代码进行修改：

from tvtk.api import tvtk
from tvtk.tools import ivtk
from pyface.api import GUI

s = tvtk.CubeSource(x_length=1.0, y_length=2.0, z_length=3.0)
m = tvtk.PolyDataMapper(input_connection=s.output_port)
a = tvtk.Actor(mapper=m)

# 创建一个带Crust（Python Shell）的窗口
gui = GUI()
win = ivtk.IVTKWithCrustAndBrowser()
win.open()
win.scene.add_actor(a)

# 修正窗口错误
dialog = win.control.centralWidget().widget(0).widget(0)
from pyface.qt import QtCore

dialog.setWindowFlags(QtCore.Qt.WindowFlags(0x00000000))
dialog.show()

gui.start_event_loop()

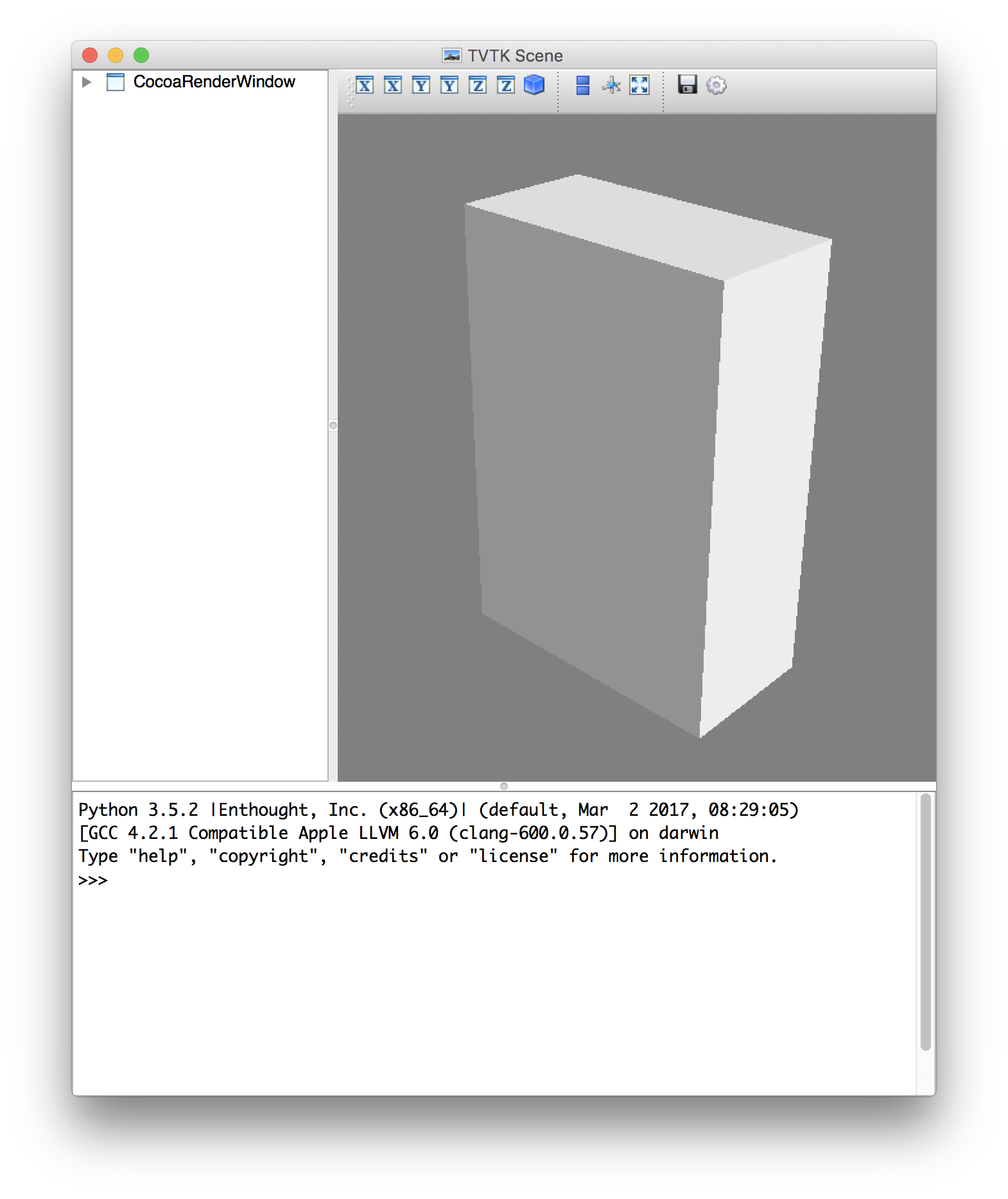

这里写图片描述

在下面的shell输入print(scene.renderer.actors[0].mapper.input.points.to_array())
可以得到构成长方体的顶点的位置信息。

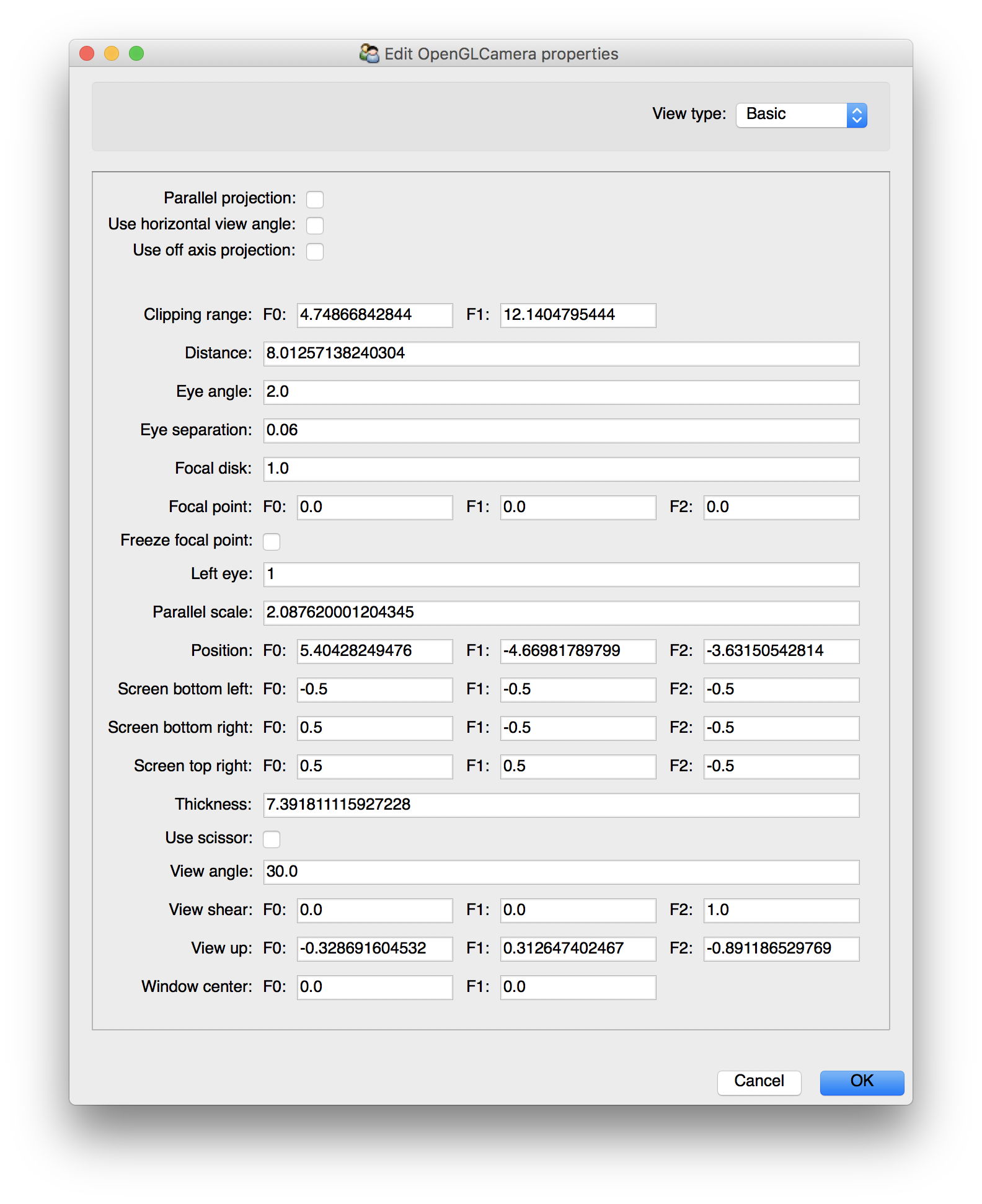

照相机：

这里写图片描述

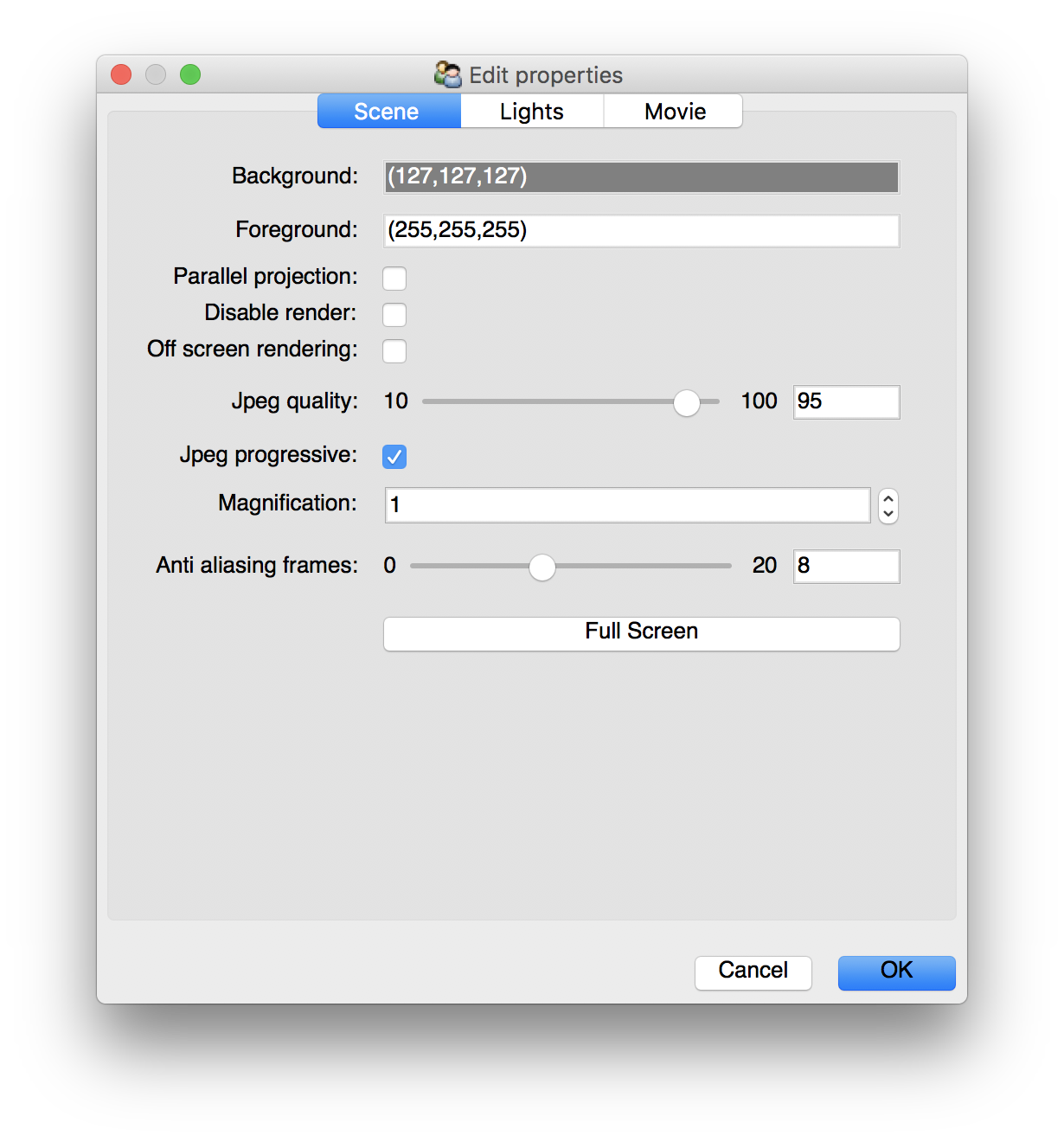

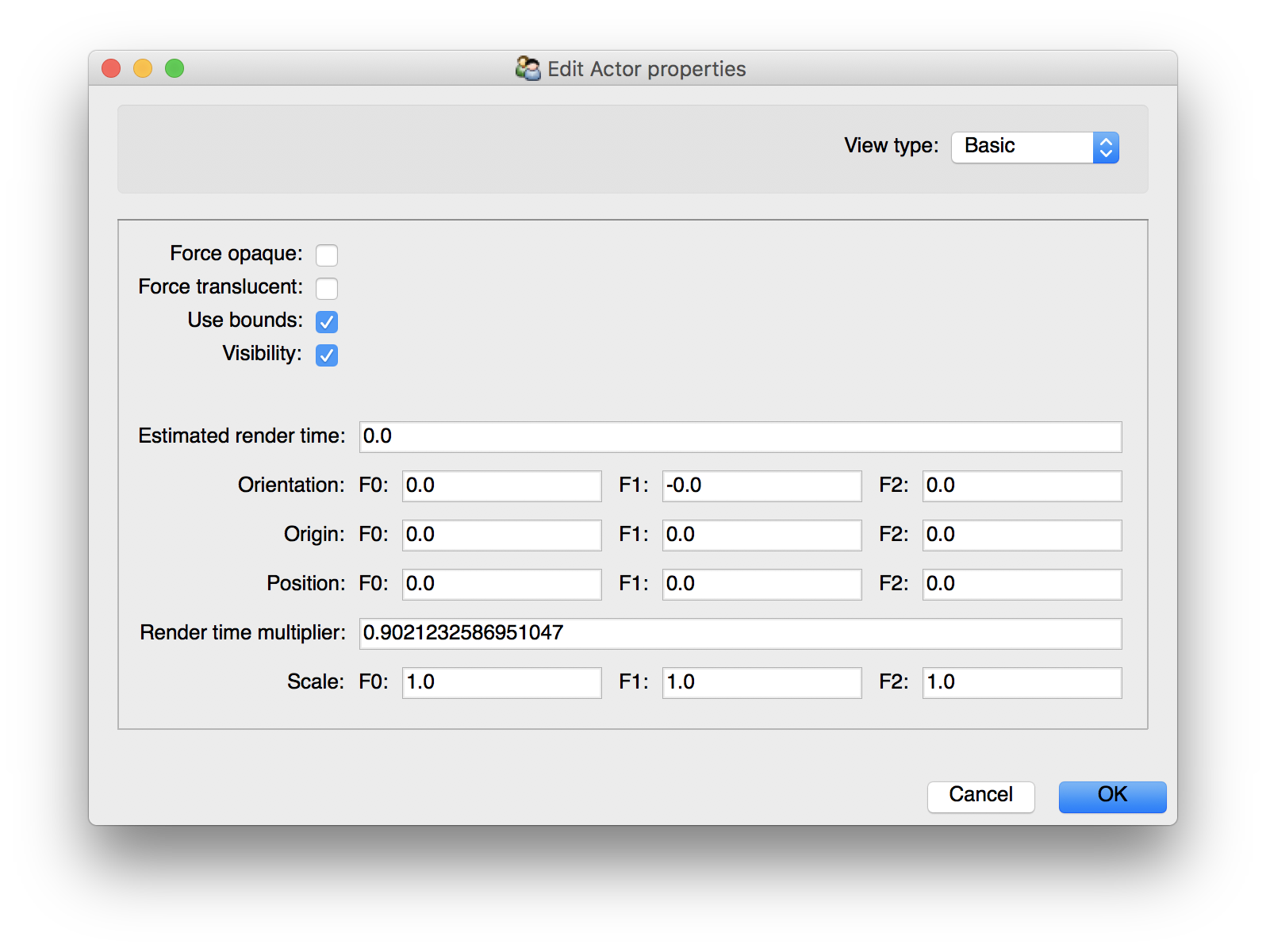

Edit Properties：

这里写图片描述

对以上代码进行封装：

# Tvtkfunc.py
from tvtk.api import tvtk

def ivtk_scene(actors):
    from tvtk.tools import ivtk
    # 创建一个带Crust（Python Shell）的窗口
    win = ivtk.IVTKWithCrustAndBrowser()
    win.open()
    win.scene.add_actor(actors)
    # 修正窗口错误
    dialog = win.control.centralWidget().widget(0).widget(0)
    from pyface.qt import QtCore
    dialog.setWindowFlags(QtCore.Qt.WindowFlags(0x00000000))
    dialog.show()
    return win


def event_loop():
    from pyface.api import GUI
    gui = GUI()
    gui.start_event_loop()
