1.LeNet介绍
LeNet5 这个网络虽然很小，但是它包含了深度学习的基本模块：卷积层，池化层，全连接层。是其他深度学习模型的基础， 这里我们对LeNet5进行深入分析。同时，通过实例分析，加深对与卷积层和池化层的理解。

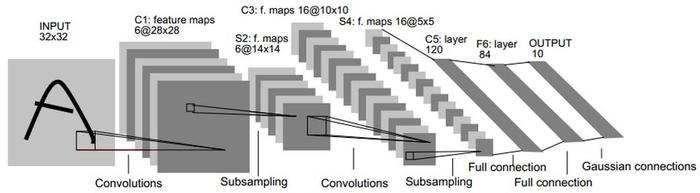

2.LeNet网络结构
LeNet-5共有7层，不包含输入，每层都包含可训练参数；每个层有多个Feature Map，每个FeatureMap通过一种卷积滤波器提取输入的一种特征，然后每个FeatureMap有多个神经元。
1、INPUT层-输入层
首先是数据 INPUT 层，输入图像的尺寸统一归一化为32*32。
注意：本层不算LeNet-5的网络结构，传统上，不将输入层视为网络层次结构之一。
2、C1层-卷积层
输入图片：32*32
卷积核大小：5*5
卷积核种类：6
输出featuremap大小：28*28 （32-5+1）=28
神经元数量：28*28*6
可训练参数：（5*5+1) * 6（每个滤波器5*5=25个unit参数和一个bias参数，一共6个滤波器）
连接数：（5*5+1）*6*28*28=122304
详细说明：对输入图像进行第一次卷积运算（使用 6 个大小为 5*5 的卷积核），得到6个C1特征图（6个大小为28*28的 feature maps, 32-5+1=28）。我们再来看看需要多少个参数，卷积核的大小为5*5，总共就有6*（5*5+1）=156个参数，其中+1是表示一个核有一个bias。对于卷积层C1，C1内的每个像素都与输入图像中的5*5个像素和1个bias有连接，所以总共有156*28*28=122304个连接（connection）。有122304个连接，但是我们只需要学习156个参数，主要是通过权值共享实现的。
3、S2层-池化层（下采样层）
输入：28*28
采样区域：2*2
采样方式：4个输入相加，乘以一个可训练参数，再加上一个可训练偏置。结果通过sigmoid
采样种类：6
输出featureMap大小：14*14（28/2）
神经元数量：14*14*6
连接数：（2*2+1）*6*14*14
S2中每个特征图的大小是C1中特征图大小的1/4。
详细说明：第一次卷积之后紧接着就是池化运算，使用 2*2核 进行池化，于是得到了S2，6个14*14的 特征图（28/2=14）。S2这个pooling层是对C1中的2*2区域内的像素求和乘以一个权值系数再加上一个偏置，然后将这个结果再做一次映射。同时有5x14x14x6=5880个连接。
4、C3层-卷积层
输入：S2中所有6个或者几个特征map组合
卷积核大小：5*5
卷积核种类：16
输出featureMap大小：10*10 (14-5+1)=10
C3中的每个特征map是连接到S2中的所有6个或者几个特征map的，表示本层的特征map是上一层提取到的特征map的不同组合
存在的一个方式是：C3的前6个特征图以S2中3个相邻的特征图子集为输入。接下来6个特征图以S2中4个相邻特征图子集为输入。然后的3个以不相邻的4个特征图子集为输入。最后一个将S2中所有特征图为输入。
则：可训练参数：6*(3*5*5+1)+6*(4*5*5+1)+3*(4*5*5+1)+1*(6*5*5+1)=1516
连接数：10*10*1516=151600
5、S4层-池化层（下采样层）
输入：10*10
采样区域：2*2
采样方式：4个输入相加，乘以一个可训练参数，再加上一个可训练偏置。结果通过sigmoid
采样种类：16
输出featureMap大小：5*5（10/2）
神经元数量：5*5*16=400
连接数：16*（2*2+1）*5*5=2000
S4中每个特征图的大小是C3中特征图大小的1/4
详细说明：S4是pooling层，窗口大小仍然是2*2，共计16个feature map，C3层的16个10x10的图分别进行以2x2为单位的池化得到16个5x5的特征图。有5x5x5x16=2000个连接。连接的方式与S2层类似。
目录
输入：S4层的全部16个单元特征map（与s4全相连）
卷积核大小：5*5
卷积核种类：120
输出featureMap大小：1*1（5-5+1）
可训练参数/连接：120*（16*5*5+1）=48120
详细说明：C5层是一个卷积层。由于S4层的16个图的大小为5x5，与卷积核的大小相同，所以卷积后形成的图的大小为1x1。这里形成120个卷积结果。每个都与上一层的16个图相连。所以共有(5x5x16+1)x120 = 48120个参数，同样有48120个连接。C5层的网络结构如下：
7、F6层-全连接层
输入：c5 120维向量
计算方式：计算输入向量和权重向量之间的点积，再加上一个偏置，结果通过sigmoid函数输出。
可训练参数:84*(120+1)=10164
详细说明：6层是全连接层。F6层有84个节点，对应于一个7x12的比特图，-1表示白色，1表示黑色，这样每个符号的比特图的黑白色就对应于一个编码。该层的训练参数和连接数是(120 + 1)x84=10164。
F6层的连接方式如下：
8、Output层-全连接层
Output层也是全连接层，共有10个节点，分别代表数字0到9，且如果节点i的值为0，则网络识别的结果是数字i。采用的是径向基函数（RBF）的网络连接方式。
3.LeNet网络数据导入
数据的导入分为两步，分别是数据的加载和导入，在程序里通过两行代码实现
1.数据的加载
train_dataset = datasets.MNIST(root = './mnist', train = True,
transform = transforms.ToTensor(), download = False)
test_dataset = datasets.MNIST(root = './mnist', train = False,
transform = transforms.ToTensor(), download = False)用dataset.MNIST来加载数据
root表示存放在当前目录下'data'文件夹中
train=True表示导入的是训练数据；train=False表示导入的是测试数据。
transform表示对每个数据进行的变化，这里是将其变为Tensor。Tensor是pytorch中存储数据的主要格式，类似于numpy，两者可相互转换。
dowload表示是否下载数据
1.从网络上下载
当dowload=Ture时，系统会从网上下载数据.不要求本地有数据集，该方法简单但是下载数据需要时间
2.本地加载

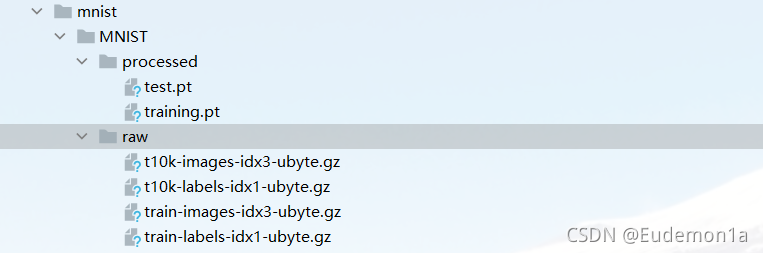

当dowload=Flase时，系统会从root里读取数据，需要注意的是，要想成功导入数据，需要将文件夹变成下面的格式：
2.数据的导入
train_loader = DataLoader(dataset = train_dataset, batch_size = 100, shuffle = True)
test_loader = DataLoader(dataset = test_dataset, batch_size= 100, shuffle = True)使用DataLoader加载数据集。
dataset表示加载的数据集。
batch_size表示将多少个数据划分为一个batch，也就是一次性喂给模型多少个数据。
shuffle表示是否打乱数据顺序。
4.LeNet网络结构在pytorch下的实现

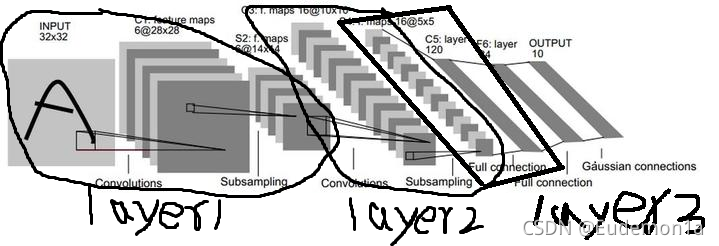

把整体结构分成3层layers和两个fc
class LeNet5(nn.Module):
def __init__(self):
super(LeNet5, self).__init__()
self.layer1 = nn.Sequential(
nn.Conv2d(1, 6, 5, 1, 0),
nn.ReLU(),
nn.MaxPool2d(2,2))
self.layer2 = nn.Sequential(
nn.Conv2d(6, 16, 5, 1, 0),
nn.ReLU(),
nn.MaxPool2d(2,2))
self.layer3 = nn.Sequential(
nn.Conv2d(16, 120, 4, 1, 0),
nn.ReLU())
self.fc1 = nn.Linear(120,84)
self.fc2 = nn.Linear(84,10)
def forward(self, x):
out = self.layer1(x)
out = self.layer2(out)
out = self.layer3(out)
out = out.view(-1, 120)
out = self.fc1(out)
out = self.fc2(out)
return out每一个layers里面有一个卷积，一个激活函数，一个池化
卷积第一个数字代表输入通道数，第二个数字代表输出通道数，第三个数字代表卷积核大小，第四个数据代表步长，第五个数据代表是否有padding
激活函数用的是ReLU激活函数
池化第一个数字代表2*2的卷积核，第二个数字代表步长为2
layer1:(32*32*1)-->(28*28*6)-->(14*14*6)
layer2:(14*14*6)-->(10*10*16)-->(5*5*16)
layer3:(5*5*16)-->120 按理来说应该用5*5的卷积核，但是程序无法运行，用4*4的卷积核就能运行
fc1:120-->84
fc2:84-->10
在进行前向传播的时候，两个全连接层前面有一个out = out.view（-1,120）,目的是统一维度，
5.定义参数
device = torch.device('cuda')
model = LeNet5().to(device)
cost = torch.nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters())使用cuda进行训练，loss定义为交叉熵，使用Adam方法进行优化
6.训练部分
if __name__ == "__main__":
epochs = 5
for epoch in range(epochs):
sum_loss = 0.0
train_correct = 0
for data in train_loader:
inputs, lables = data
inputs, lables = Variable(inputs).cuda(), Variable(lables).cuda()
optimizer.zero_grad()
outputs = model(inputs)
loss = cost(outputs, lables)
loss.backward()
optimizer.step()
_, id = torch.max(outputs.data, 1)
sum_loss += loss.data
train_correct += torch.sum(id == lables.data)
print('[%d,%d] loss:%.03f' % (epoch + 1, epochs, sum_loss / len(train_loader)))
print(' correct:%.03f%%' % (100 * train_correct / len(train_dataset)))训练了5次，每次计算loss和准确度。
zero_grad()将上一个batch的梯度清零，以免梯度累加造成错误。
利用backward()进行反向传播计算梯度，optimizer.step()进行梯度下降。
torch.max(a,b)对a中的固定第b维的情况下，计算最大值，返回最大值及其索引。这里是固定outputs的列，对行求最大值。outputs返回的值可以看作是归属每个类的概率，取最大概率作为最终结果。
最后累加loss并计算准确度。
7.测试部分
model.eval()
test_correct = 0
for data in test_loader:
inputs, lables =data
inputs, lables =Variable(inputs).cuda(), Variable(lables).cuda()
outputs = model(inputs)
_, id = torch.max(outputs.data, 1)
test_correct += torch.sum(id == lables.data)
print("correct:%.3f%%" % (100 * test_correct / len(test_dataset)))测试需要用到model的eval()模式，以免将测试数据也用于训练。

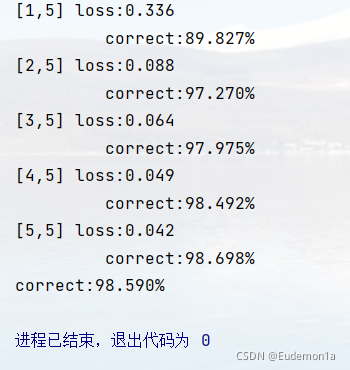

8.运行结果
