STM32使用FSMC接口控制LCD

硬件连接

在这里插入图片描述

上图解释了STM32F407控制LCD方式

在这里插入图片描述
在这里插入图片描述

LCD_BL是LCD的背光控制引脚，用于控制液晶显示屏的背光亮度。

硬件电路使用的是野火霸天虎STM32F407

引脚定义

在这里插入图片描述

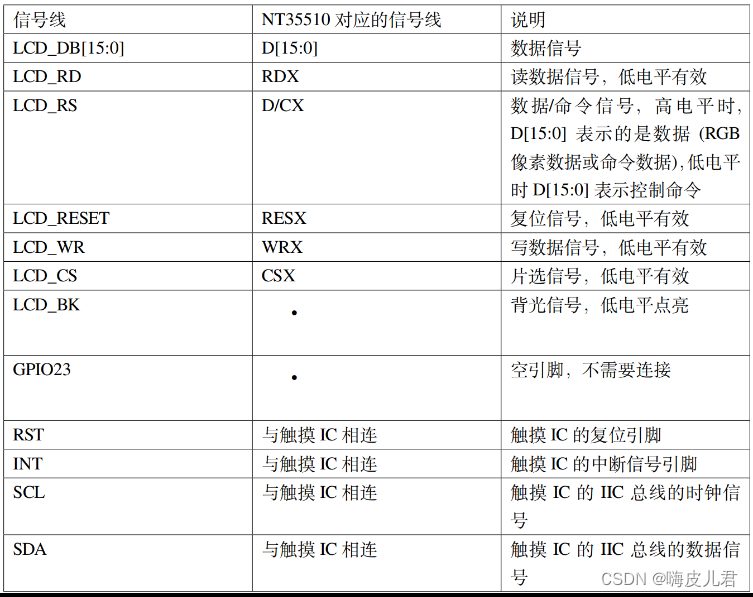

上图显示了STM32引脚与NT35510引脚的对应关系；这些信号线即 8080 通讯接口，带 X 的表示低电平有效，STM32 通过该接口与 NT35510 芯片进行通讯，实现对液晶屏的控制。通讯的内容主要包括命令和显存数据，显存数据即各个像素点的 RGB565 内容；命令是指对 NT35510 的控制指令，MCU 可通过 8080 接口发送命令编码控制NT35510 的工作方式，例如复位指令、设置光标指令、睡眠模式指令等等

时序图
