在 AI 应用开发平台中，工具(Tool)系统是连接大语言模型与外部世界的桥梁，它使 AI 能够执行各种实际任务，如搜索信息、生成图片、处理数据等。本文将深入解析 Dify 工具系统的核心架构设计，帮助理解其工作原理并进行扩展开发。

1、工具系统概述

Dify 工具系统是一个模块化、可扩展的框架，用于在 Agent 助手和工作流中实现各种功能。该系统的设计理念是实现前后端解耦，使开发者能够在不修改前端逻辑的情况下定义和展示自己的工具，从而实现 Dify 能力的水平扩展。

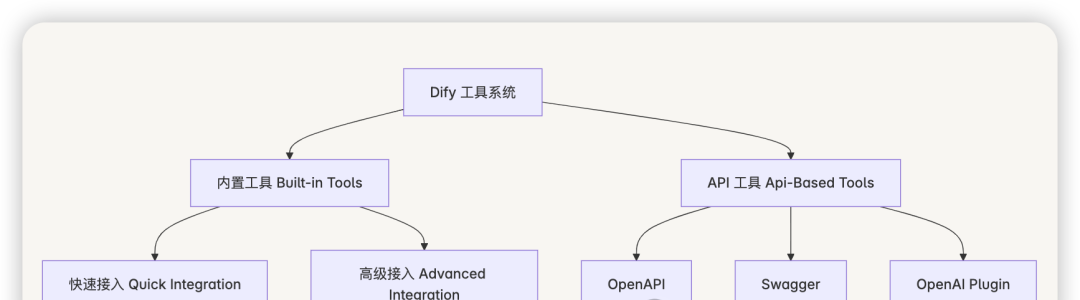

目前，Dify 工具系统支持两种类型的工具：

内置工具（Built-in Tools）：在产品内部实现，硬编码用于 Agent 和工作流。
API 工具（Api-Based Tools）：利用第三方 API 实现，无需编码即可集成，只需在前端提供 OpenAPI、Swagger 或 OpenAI-plugin 格式的接口定义。

2、核心架构设计

2.1 整体架构

Dify 工具系统采用了分层架构设计，主要包括管理层、提供者层和工具层三个层次。

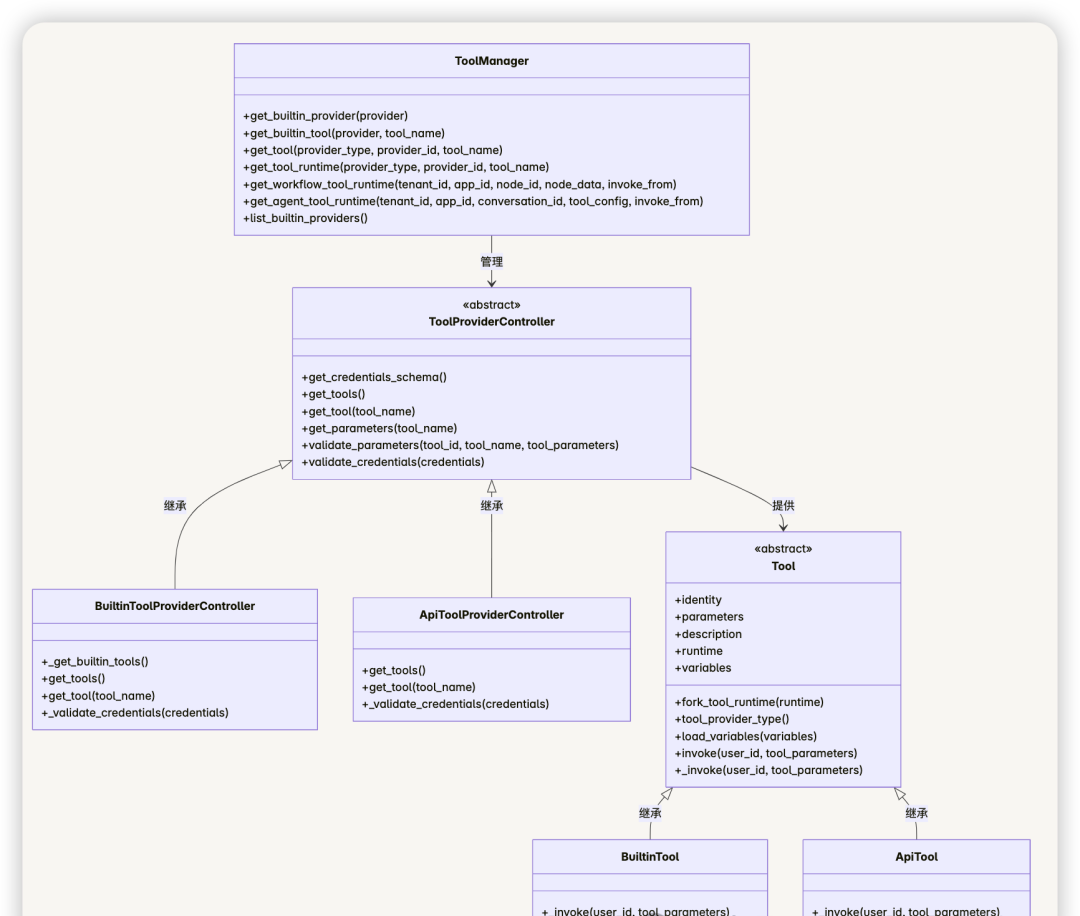

2.2 核心组件

2.2.1 工具管理器（ToolManager）

ToolManager 是工具系统的核心管理类，负责管理所有工具提供者和工具实例。它提供了获取工具提供者、工具实例和工具运行时的方法，是工具系统的入口点。

主要功能：

加载和管理内置工具提供者
获取特定工具提供者和工具实例
为 Agent 和工作流创建工具运行时

2.2.2 工具提供者控制器（ToolProviderController）

ToolProviderController 是工具提供者的抽象基类，定义了工具提供者的接口。每个工具提供者都需要实现这个接口，以提供工具列表、获取特定工具、验证凭据等功能。

主要子类：

BuiltinToolProviderController：内置工具提供者控制器
ApiToolProviderController：API 工具提供者控制器

2.2.3 工具（Tool）

Tool 是工具的抽象基类，定义了工具的接口。每个工具都需要实现这个接口，以提供工具的调用、参数验证等功能。

主要子类：

BuiltinTool：内置工具
ApiTool：API 工具

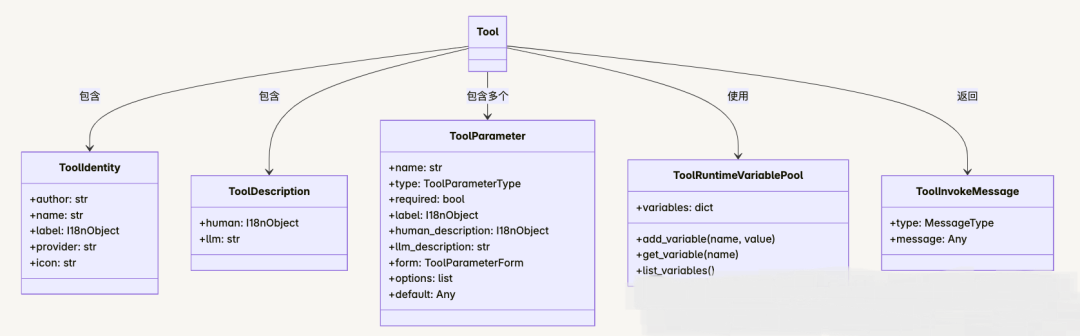

2.3 数据结构

3、工具接入方式

3.1 快速接入

快速接入适用于简单工具的开发，通过配置驱动的方式快速实现工具功能。以 Google 搜索工具为例，快速接入需要完成以下步骤：

3.1.1 准备工具供应商 YAML

identity:
  author:Dify
name:google
label:
    en_US:Google
    zh_Hans:Google
description:
    en_US:Google
    zh_Hans:Google
icon:icon.svg
tags:
    -search

3.1.2 准备供应商凭据

credentials_for_provider:
  serpapi_api_key:
    type:secret-input
    required:true
    label:
      en_US:SerpApiAPIkey
      zh_Hans:SerpApiAPIkey
    placeholder:
      en_US:PleaseinputyourSerpApiAPIkey
      zh_Hans:请输入你的SerpApiAPIkey
    help:
      en_US:GetyourSerpApiAPIkeyfromSerpApi
      zh_Hans:从SerpApi获取您的SerpApiAPIkey
    url:https://serpapi.com/manage-api-key

3.1.3 准备工具 YAML

identity:
  name:google_search
author:Dify
label:
    en_US:GoogleSearch
    zh_Hans:谷歌搜索
description:
human:
    en_US:AtoolforperformingaGoogleSERPsearchandextractingsnippetsandwebpages.
    zh_Hans:一个用于执行GoogleSERP搜索并提取片段和网页的工具。
llm:AtoolforperformingaGoogleSERPsearchandextractingsnippetsandwebpages.
parameters:
-name:query
    type:string
    required:true
    label:
      en_US:Querystring
      zh_Hans:查询语句
    human_description:
      en_US:usedforsearching
      zh_Hans:用于搜索网页内容
    llm_description:keywordsforsearching
    form:llm
-name:result_type
    type:select
    required:true
    options:
      -value:text
        label:
          en_US:text
          zh_Hans:文本
      -value:link
        label:
          en_US:link
          zh_Hans:链接
    default:link
    label:
      en_US:Resulttype
      zh_Hans:结果类型
    human_description:
      en_US:usedforselectingtheresulttype,textorlink
      zh_Hans:用于选择结果类型，使用文本还是链接进行展示
    form:form

3.1.4 准备工具代码

from core.tools.tool.builtin_tool import BuiltinTool
from core.tools.entities.tool_entities import ToolInvokeMessage
from typing import Any, Dict, List, Union

class GoogleSearchTool(BuiltinTool):
    def _invoke(self,
                user_id: str,
               tool_parameters: Dict[str, Any],
        ) -> Union[ToolInvokeMessage, List[ToolInvokeMessage]]:
        """
            invoke tools
        """
        query = tool_parameters['query']
        result_type = tool_parameters['result_type']
        api_key = self.runtime.credentials['serpapi_api_key']
        result = SerpAPI(api_key).run(query, result_type=result_type)

        if result_type == 'text':
            return self.create_text_message(text=result)
        return self.create_link_message(link=result)

3.1.5 准备供应商代码

from core.tools.provider.builtin_tool_provider import BuiltinToolProviderController
from core.tools.errors import ToolProviderCredentialValidationError
from core.tools.provider.builtin.google.tools.google_search import GoogleSearchTool
from typing import Any, Dict

class GoogleProvider(BuiltinToolProviderController):
    def _validate_credentials(self, credentials: Dict[str, Any]) -> None:
        try:
            GoogleSearchTool().fork_tool_runtime(
                meta={
                    "credentials": credentials,
                }
            ).invoke(
                user_id='',
                tool_parameters={
                    "query": "test",
                    "result_type": "link"
                },
            )
        except Exception as e:
            raise ToolProviderCredentialValidationError(str(e))

3.2 高级接入

高级接入适用于复杂工具的开发，支持多种消息类型、变量池和工具链的构建。

3.2.1 多种消息类型

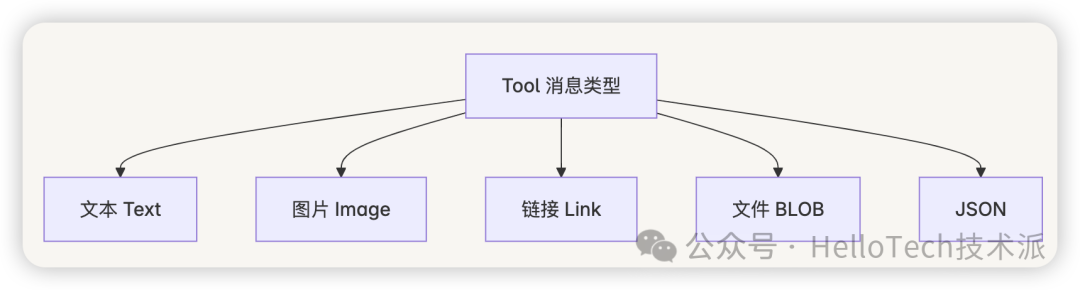

Dify 工具系统支持多种消息类型，包括文本、图片、链接、文件 BLOB 和 JSON。

示例代码：

# 返回文本消息
self.create_text_message(text="Hello, world!")

# 返回图片消息
self.create_image_message(image="https://example.com/image.png")

# 返回链接消息
self.create_link_message(link="https://example.com")

# 返回文件 BLOB 消息
self.create_blob_message(blob=binary_data, meta={"mime_type": "image/png"})

# 返回 JSON 消息
self.create_json_message(object={"key": "value"})

3.2.2 变量池机制

变量池是工具系统中的一个重要组件，用于在工具之间共享数据。它允许一个工具生成的数据被另一个工具使用，从而构建复杂的工具链。

示例代码（DallE3 生成图片并保存到变量池）：

# 将图片保存到变量池
self.create_blob_message(
    blob=b64decode(image.b64_json),
    meta={"mime_type": "image/png"},
    save_as=self.VARIABLE_KEY.IMAGE.value
)

示例代码（Vectorizer.AI 从变量池获取图片）：

# 从变量池获取图片
image_binary = self.get_variable_file(self.VARIABLE_KEY.IMAGE)
if not image_binary:
    return self.create_text_message("Image not found")

# 处理图片
response = post(
    "https://vectorizer.ai/api/v1/vectorize",
    files={"image": image_binary},
    data={"mode": "test"},
    auth=(api_key_name, api_key_value),
    timeout=30
)

3.2.3 动态参数生成

工具可以根据当前变量池中的数据动态生成参数列表，使 LLM 能够根据实际情况选择合适的参数。

def get_runtime_parameters(self) -> List[ToolParameter]:
    """
    override the runtime parameters
    """
    return [
        ToolParameter.get_simple_instance(
            name="image_id",
            llm_description="the image id that you want to vectorize",
            type=ToolParameter.ToolParameterType.SELECT,
            required=True,
            options=[i.name for i in self.list_default_image_variables()]
        )
    ]

3.2.4 工具可用性控制

工具可以根据当前变量池中的数据决定自己是否可用，避免在不适合的情况下被调用。

def is_tool_available(self) -> bool:
    # 只有当变量池中有图片时，工具才可用
    return len(self.list_default_image_variables()) > 0

4、工具系统工作流程

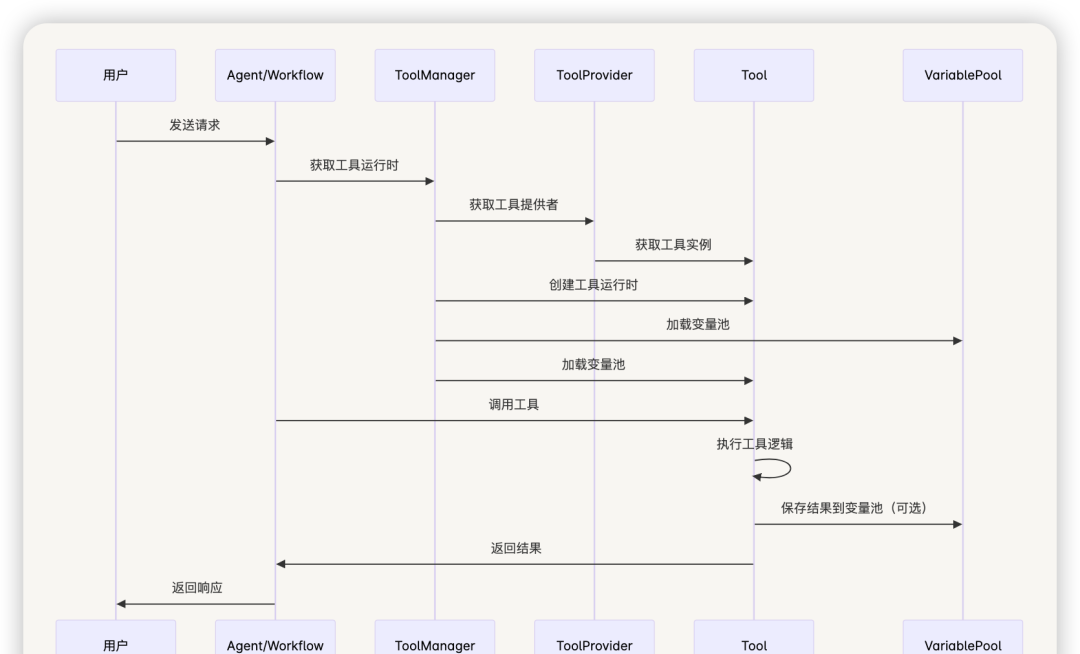

4.1 工具调用过程

用户发送请求到 Agent 或工作流
Agent 或工作流通过 ToolManager 获取工具运行时
ToolManager 获取工具提供者和工具实例
ToolManager 创建工具运行时，包括加载凭据和变量池
Agent 或工作流调用工具
工具执行逻辑，可能会保存结果到变量池
工具返回结果给 Agent 或工作流
Agent 或工作流返回响应给用户

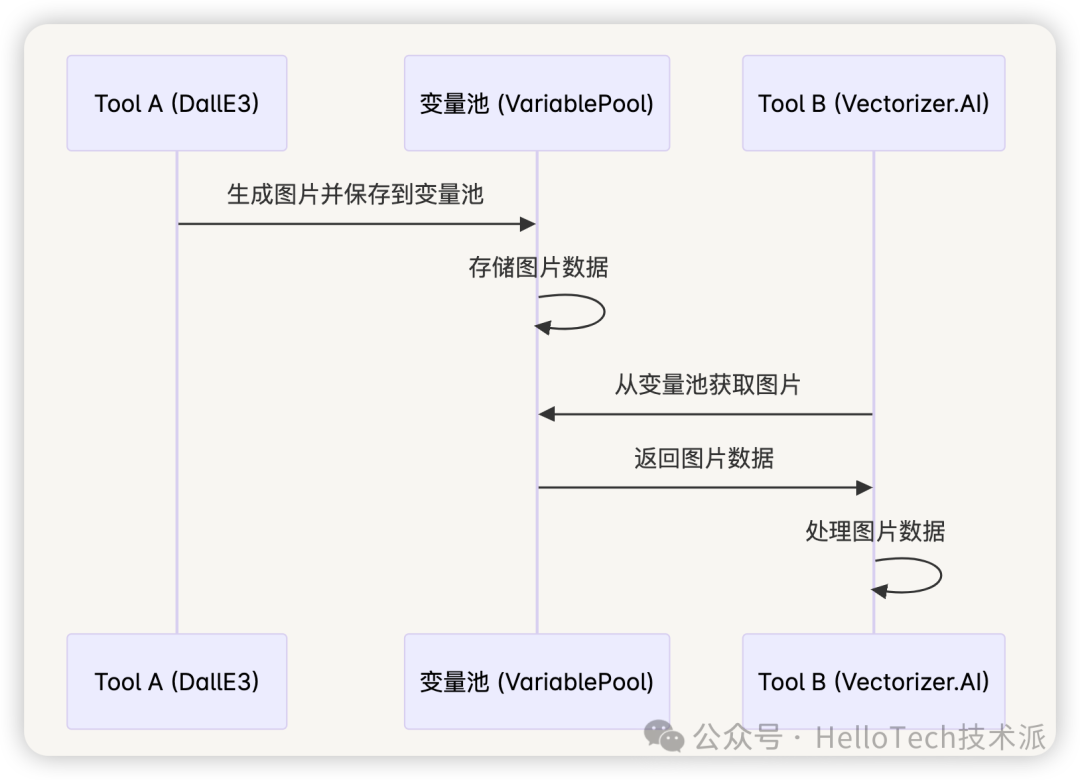

4.2 变量池使用过程

工具 A 执行逻辑，生成结果
工具 A 将结果保存到变量池
工具 B 从变量池获取工具 A 的结果
工具 B 使用工具 A 的结果执行自己的逻辑

5、总结

Dify 的工具架构设计充分考虑了灵活性和可扩展性，通过配置驱动开发、变量池机制、动态参数生成和工具可用性控制等技术，使开发者能够快速构建从简单到复杂的各类工具。特别是变量池机制，为构建复杂工具链提供了强大支持，使得多个工具可以协同工作，完成更复杂的任务。
