AGM AG16KDDF256 是由 AGM FPGA AG16K 与 DDR-SDRAM 叠封集成的芯片，具有 AG16K FPGA的可编程功能，提供更多可编程 IO，同时内部连接大容量 DDR-SDRAM。

 FPGA 外部管脚
FBGA256 封装，管脚说明请见下表 Table-1：
Table-1 FBGA256 Package 在这里插入图片描述

DDR-SDRAM 说明
内部 DDR-SDRAM 为 128Mbit（16 bits 位宽）容量。由于 DDR-SDRAM 为 2.5V 器件，FPGA的 VDDR 电源管脚都需接 2.5V。
FPGA 的内部 IO 与 DDR-SDRAM 连接，软件中调用的管脚名称请见下表：

配置说明

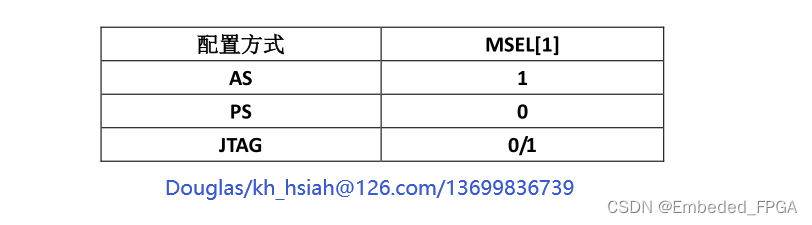

AG16K 配置方式支持 JTAG，AS（Master）和 PS（Slave）方式，可通过 MSEL[2:0]选择，AG16KDDF256 的 MSEL[2]和 MSEL[0]在封装内接到 GND，需参考外部管脚 MSEL1 下表设置，选择不同配置模式。AS 方式也可通过 JTAG 口直接烧写配置 FLASH。
在这里插入图片描述
软件开发流程
用 Quartus 基于 Cyclone IV EP4CE15F23 为基础完成原始
