Digital-to-analog converter (DAC)

本文介绍了10位数字到模拟转换器(DAC)的关键特性,包括两个独立或同时工作的通道、外部触发转换、可配置缓冲、以及输入电压参考和输出电压计算方法。DAC的输出电压范围由输入数据线性转换确定。

Overview
The Digital-to-analog converter converts 10-bit digital data to a voltage on the external pins. The output voltage can be optionally buffered for higher drive capability. The two DACs can work independently or concurrently.
DAC main features
(1) Two DAC converters: one output channel each
(2) Conversion triggered by external triggers
(3) Dual DAC channel independent or simultaneous conversions
(4) Configurable internal buffer
(5) External triggers for conversion
(6) Input voltage reference VREFP

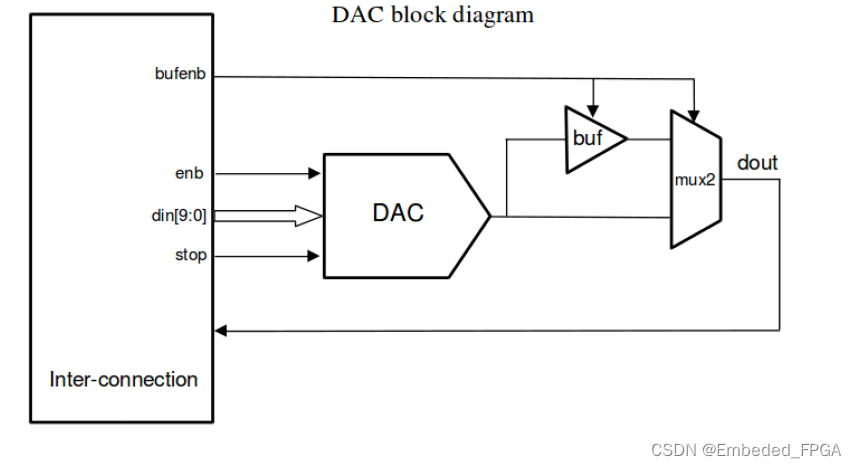

在这里插入图片描述

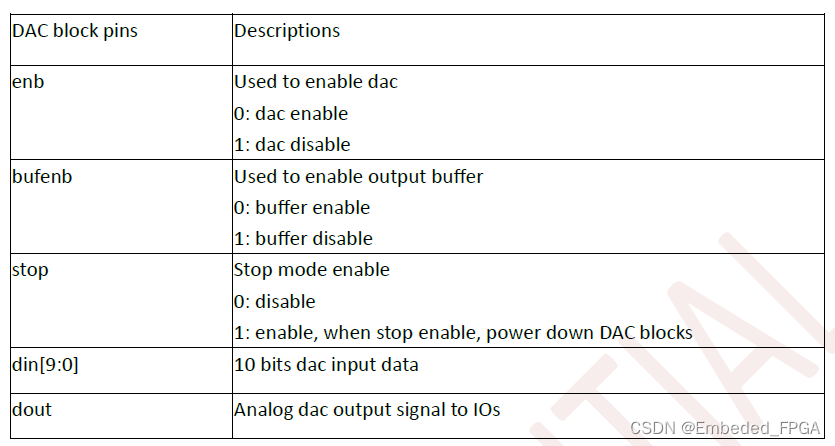

DAC block pins
在这里插入图片描述

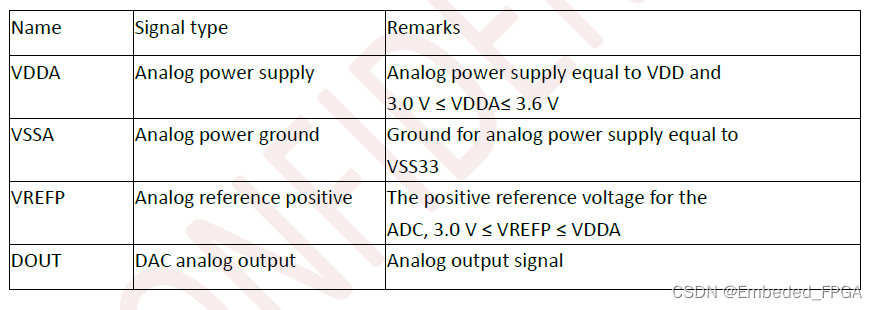

DAC Pins
在这里插入图片描述

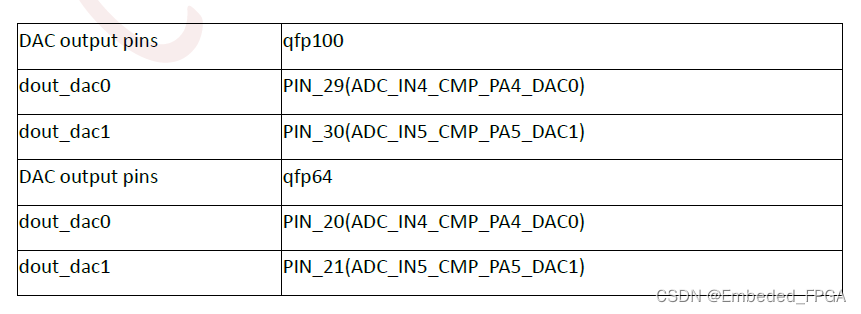

DACs output signals vs package pins
在这里插入图片描述

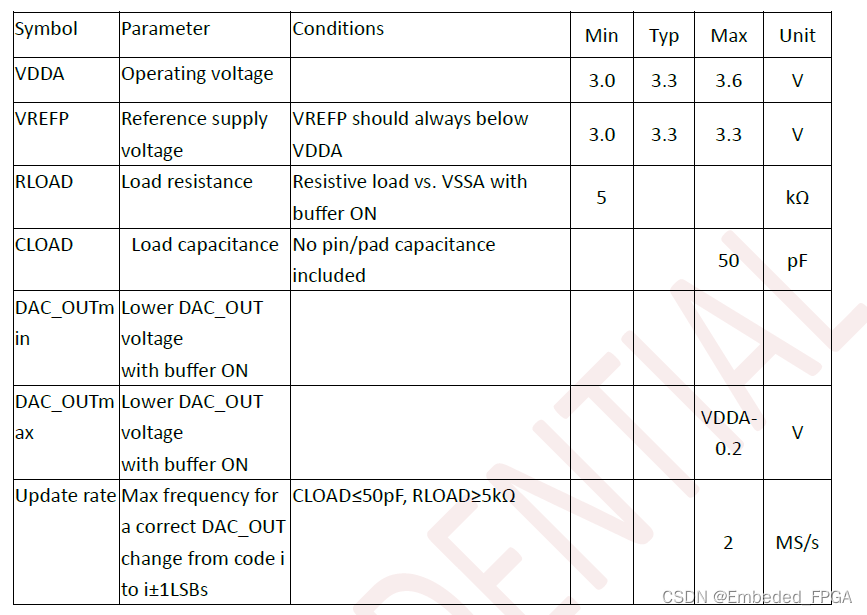

DAC characteristics
在这里插入图片描述
DAC output voltage
The analog output voltage on the DAC pin is determined by the following equation:
DACoutput = VREFP ∗ DAC_Dout/1024
The digital input is linearly converted to an analog output voltage, its range is 0 to VREFP。
