个人学习记录：多尺度衍射U-Net:采用采样和跳过连接建模的鲁棒全光深度学习框架

Multiscale diffractive U-Net

a robust all-optical deep learning framework modeled with sampling and skip connections

abstract：

        衍射深度神经网络(D²NNs)作为一种全光学学习框架，在运行速度、数据吞吐量和能耗方面具有很大的潜力。网络的深度和层间的错位是制约其进一步发展的两个问题。本文提出了一种基于多尺度特征融合的鲁棒全光网络框架(多尺度衍射U-Net, MDUNet)。通过引入采样和跳过连接，可以显著提高网络的深度扩展和对齐鲁棒性。

        与常见的全光学习框架相比，MDUNet在MNIST和Fashion-MNIST上的准确率最高，分别为98.81%和89.11%。通过集成学习方法构建光电混合神经网络，MNIST和Fashion-MNIST的测试准确率分别提高到99.06%和89.86%。

1. Introduction

（1）神经网络在解决复杂任务时，通常需要扩大网络规模，这对硬件的计算效率和数据吞吐量提出了严格的要求。速度和能量基本上受到寄生电容、隧道效应和串扰的限制。

（2）光学运算可以以光速进行卷积、傅里叶变换和微分，为神经网络提供了额外的拟合自由度。集成在芯片上的光子电路可以模拟突触和神经信号，从而构建人工神经网络。

（3）D²NN的网络深度和各层的不对齐仍然是限制其进一步发展的两个问题。

（4）在光学领域，U-Net被用于波前校正和散射成像等任务。U-Net的优异性能是由于其采样和跳接两种特殊的结构。通过多次下采样和上采样获得目标不同尺度的特征，通过跳跃连接融合多尺度特征。

（5）提出了一种基于多尺度特征融合的鲁棒全光学深度学习框架—多尺度衍射U-Net (MDUNet)，通过引入采样和跳跃连接实现多尺度特征提取和融合。

2. Modeling methods and parameters（建模方法和参数）

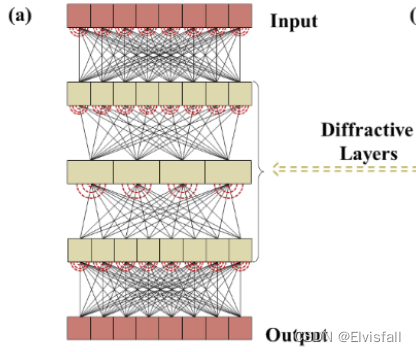

        相位调制和幅度调制通过多个无源衍射层独立实现。每个神经元产生一个次级波源，每层像素级调制的光被视为向前传播的新的衍射光源，如图1(a)所示。

Figure1（a）MDUNet的结构原理

       每一层的神经元通过远场瑞利-索末菲衍射方程的自由空间波传播与相邻层的神经元相连:

其中：

在位置（xi,yi,zi）处，输出

 其中：

 ai(xi,yi,zi)为振幅系数，φi(xi,yi,zi)为相位，在训练过程中：

MDUNet最特殊的架构是下采样-上采样模块(D-UM)和跳过连接(SC)。

D-UM通过改变无源衍射层像素的大小来执行下采样或上采样过程，如图1(b)所示。

在MDUNet中，不同尺度的特征被定义为不同尺度采样后的光场分布。由于光场可以通过干涉直接叠加，因此有可能在相应尺度上融合光学特征。利用不同尺度的采样模块获取目标的多尺度特征，可以提高网络性能。

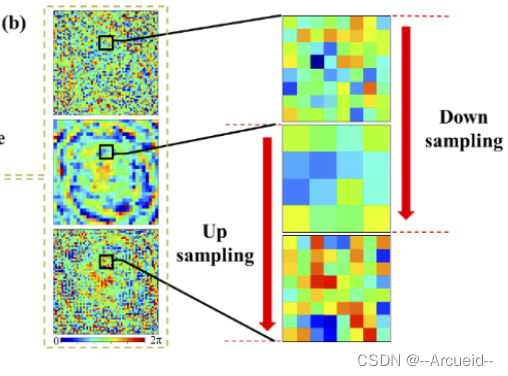

（b）下采样和上采样原理示意图。

        对于SC，采用可训练的分裂比γ的分束器(BS：分束器（和反射器）可以用来融合相应尺度的特征)建立跳跃连接，通过反射器将光场汇聚到指定层。分裂比的变化范围为0-1。

        如果γ为0，则入射信号完全通过跳跃连接反射传输。若γ为1，则入射信号完全通过主路径传输，即取消跳线连接。

        在训练过程中，将根据反向传播算法对该参数进行优化。因此，BS为（t为透射，r为反射）:

        非线性层使用光折变晶体（铌酸锶钡SBN：60），光折变晶体的厚度可设为1mm，晶体上的电压可设为972 V，此时非线性材料的相位变化在0 ~ π之间，可表示为：

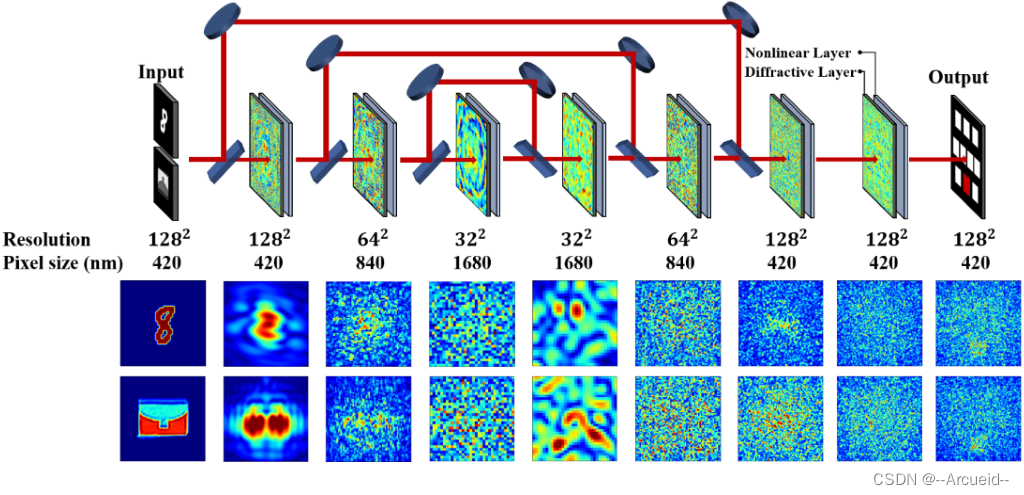

        以一个7层MDUNet为例，其网络结构示意图如图1(c)所示。它由3对D-UMs和sc组成，最后一层衍射层用于提高结果的信噪比。考虑到高集成度要求，MDUNet的工作波长为785 nm。输入输出采用128 × 128像素的分辨率，最小像素尺寸设置为420 nm。

1（c）MNIST和Fashion-MNIST的MDUNET框架。

 其他训练参数：

1、振幅调制限制在(0,1)

2、相位调制限制在(0,2 π)。

3、为了保证最大的能量传递效率，将调幅的初始值定义为1。

4、随机权重用于初始化相位调制的值。

5、分裂比γ的初始值设为1，训练间隔为0-1。

6、learning rate=0.001，batch size=8。

7、优化器：Adam

8、损失函数：交叉熵。

9、采样率设置为2。在下采样过程中，衍射层的像素分辨率降低到前一层的1/2，像素大小放大到2倍。相反，在上采样过程中，衍射层的单面像素分辨率扩大到前一层的2倍，像素大小减小到1/2。

3、Result

3.1MDUNet和D²NN的性能比较（在Minist与Fashion-MNIST上）

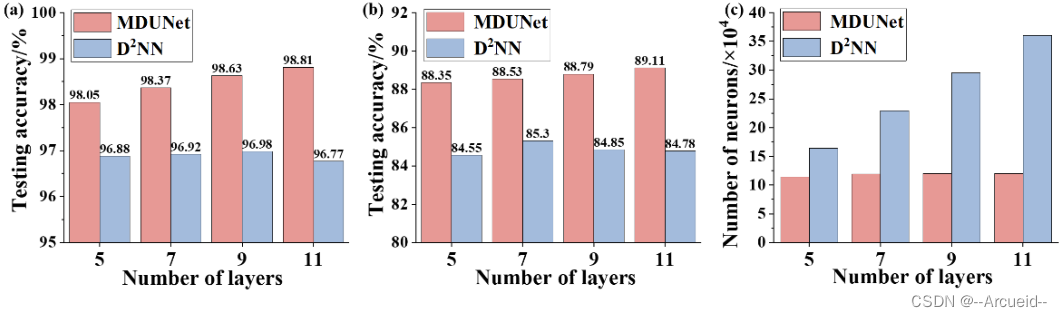

不同层数下MDUNet和D2NN盲测精度和神经元数量的比较
(a) MNIST， (b) Fashion-MNIST。(c)不同层次的MDUNet和D2NN的神经元数量。

（1）在网络层数相同的情况下，MDUNet的测试精度始终优于D²NN

（2）随着层数的增加，D²NN逐渐出现梯度消失和梯度爆炸的问题，导致最终分类精度下降。

（3）随着层数增加，MDUNet的神经元数量增量较小，训练参数也更少

3.2 D²NN与不同层的MDUNet的收敛比较

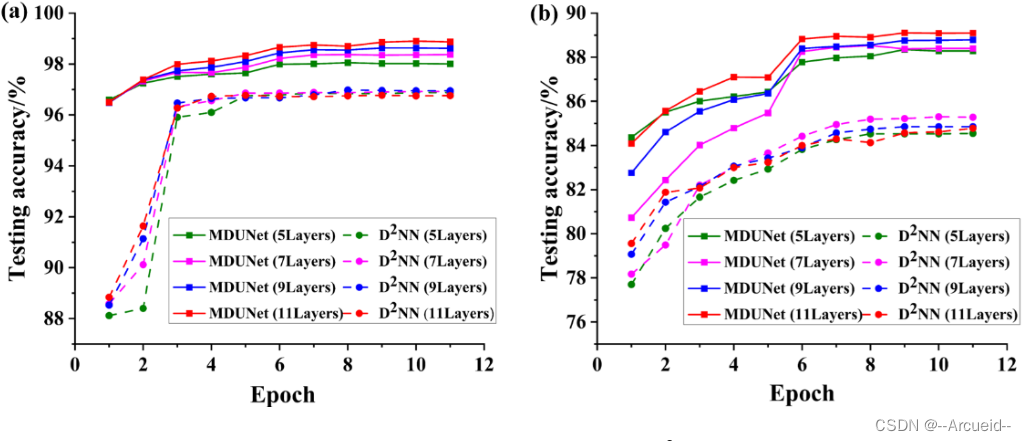

MDUNet与D²NN的收敛图比较: (a) MNIST， (b) FashionMNIST

 3.3

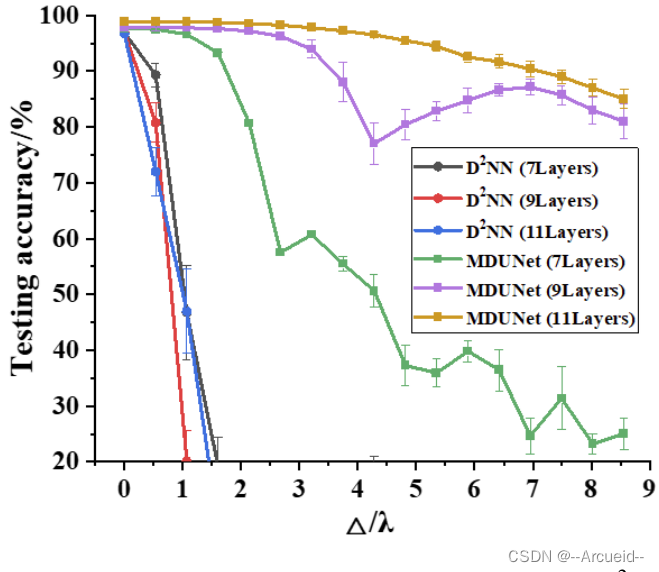

MNIST的MDUNet和D²NN在上下左右对四个方向不同程度偏差的盲推理精度比较

（1）尽管D-UMs中的衍射层被偏移，但MDUNet在一定范围内具有较高的鲁棒性。

（2）当偏移量继续增大时，精度将保持相对稳定，这是因为MDUNet网络在建立模型时考虑了对齐鲁棒性。

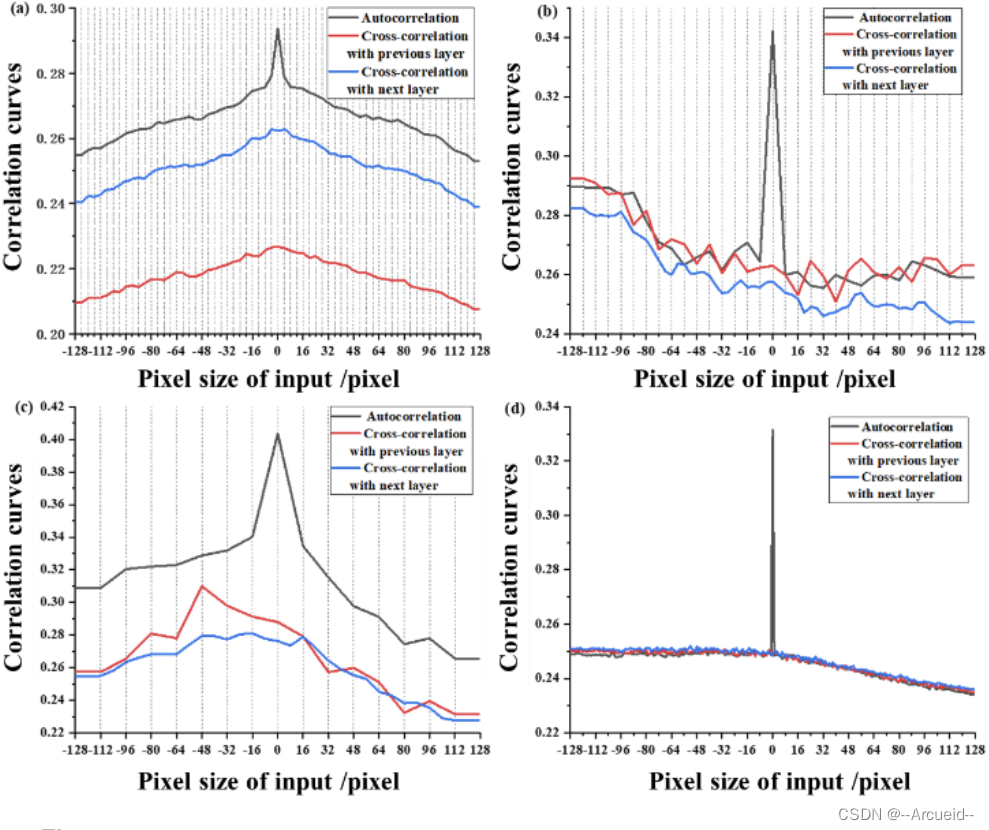

3.4 三种不同采样深度下测试层与相邻层之间的自相关和互相关曲线

与相邻层的自相关曲线和互相关曲线。
(a)~(c) MDUNet:(a) 7层:第4层，(b) 9层:第5层，(c) 11层:第6层，(d) D²NN: 9层:第5层

（1）相关曲线在每个周期内呈线性变化

（2）自相关变化周期越大，衍射层移位导致的测试精度下降越慢

（3）当位错发生在周期边界时，自相关和互相关会发生突变，导致测试精度发生较大变化

（4）D²NN衍射层仅在单像素范围内具有空间相关性

3.5集成学习构建光电混合模型

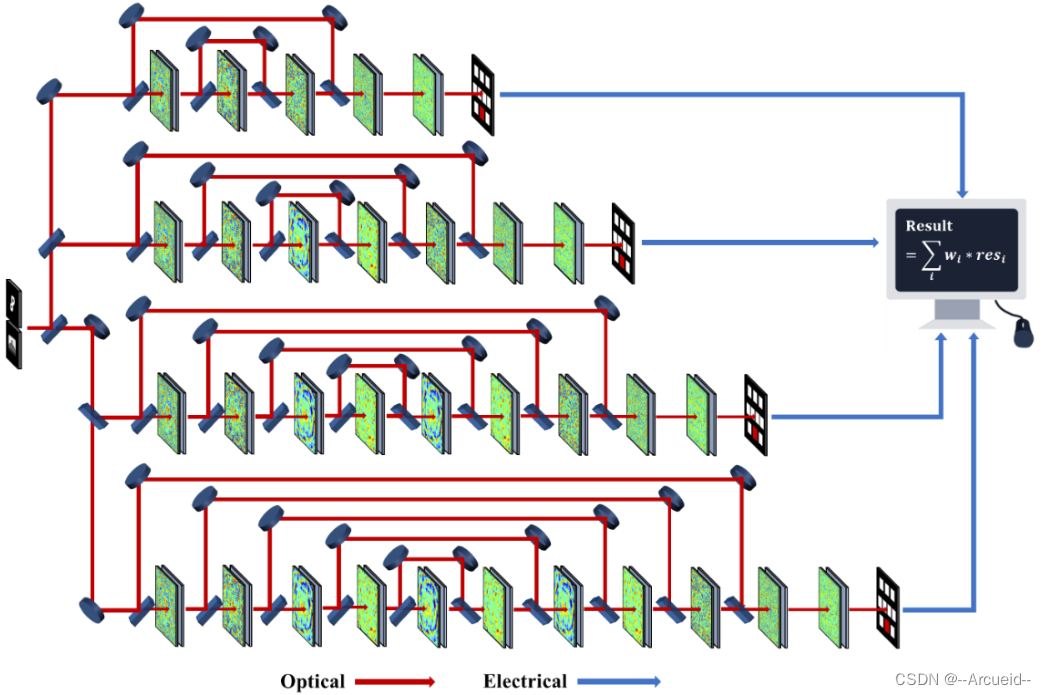

进一步结合不同采样模型的优点，在全光神经网络MDUNet之后增加了加权投票。对5/7/9/11层的MDUNet测试结果根据测试精度进行加权投票，构建光电混合模型EL-MDUNet。

光电混合模型(EL-MDUNet)

 不同模型的权重分布采用以下定义:

式中，i为模型序号，K为权重调整系数， Acci为第 i 个模型的检验精度。

实验结果：将MNIST和Fashion-MNIST的盲检验准确率分别提高到99.06%和89.86%。

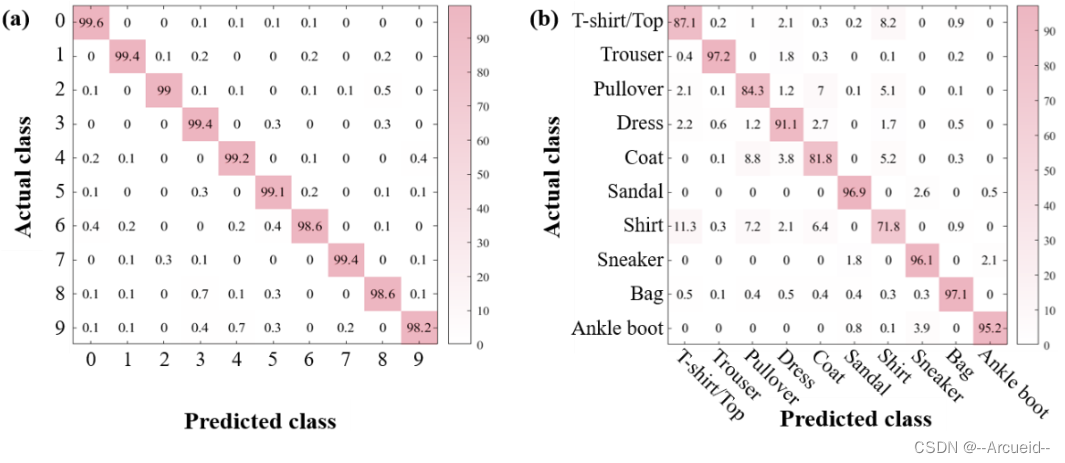

集成学习模型推理结果的混淆矩阵
(a): MNIST， (b): Fashion-MNIST。

 4、Conclusion

（1）提出了一种具有深度扩展和对齐鲁棒性的全光神经网络结构MDUNet。

（2）成功在D²NN中引入了下采样和上采样模块，直接提高了层与层之间的对齐鲁棒性，从模型构建的角度降低了对神经元数量的要求。

（3）该网络能够有效地提取和融合不同尺度的目标特征，并通过采样操作增强了调制层的空间相关性。

（4）通过引入跳跃式连接，融合相应尺度的特征，可以有效地扩大网络深度。
